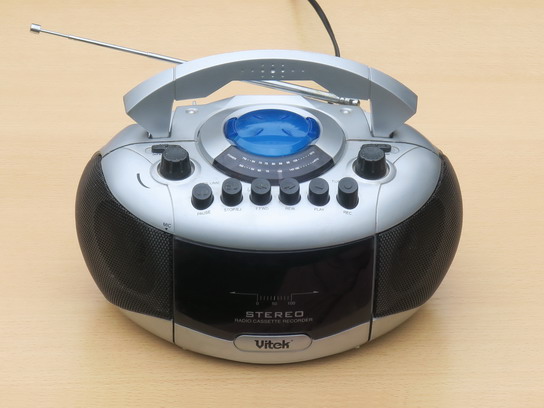

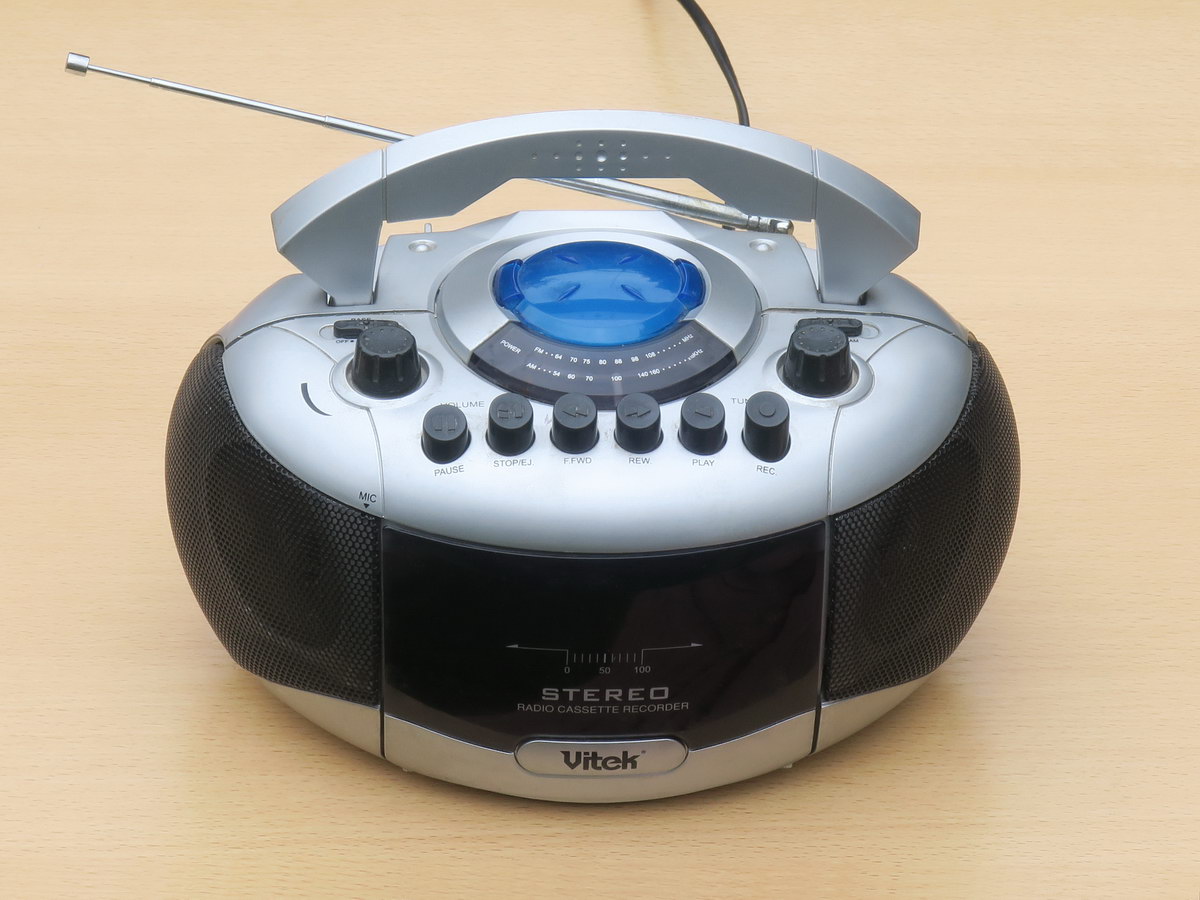

Возвращаем к жизни китайскую магнитолу-бумбокс (ремонт, совмещённый с модернизацией)

Предисловие

С незапамятных времён лежала у меня старая китайская магнитола типа "бумбокс" (в некоторых буржуинских странах их называли "геттобластер", дабы подчеркнуть особую любовь к ним в социально-неблагополучных районах. Впрочем, у нас обладание таким устройством ассоциировалось с твёрдым средним достатком).

Выбрасывать её было жалко, а пользоваться - нельзя: при воспроизведении треков с кассет звук ощутимо "плыл", а FM-станции с аналоговой настройкой ловились плохо и звучали тоже отвратительно. Никаких Bluetooth-ов или воспроизведения с флешек в ту пору и быть не могло.

В общем, чтобы продолжить ей пользоваться, надо было её модернизировать (сапгрейдить, по современному говоря).

Для модернизации старой аудиотехники сейчас есть все возможности. Покупаем на Алиэкспресс дешевый модуль mp3-Bluetooth-FM под названием Kebidu (обзор), встраиваем в магнитолу, и продолжаем пользоваться! Хотя бы на даче или в гараже. :)

Собственно, процессу такой модернизации и посвящена эта статья. Просьба эту статью рассматривать только как общее направление работ по доработке старой техники (не только китайской, но и советской, и даже евро-американской), ибо точно такая же магнитола вряд ли у кого завалялась.

Кстати, лирическое отступление. Изделия бренда Vitek в те времена продавались с рекламой как "made in Austria", хотя никакого отношения к Австрии они не имели. Делались они исключительно в Китае, а сам бренд придумали какие-то ушлые российские ребята. :)

Тем не менее, этот бренд жив до сих пор и недавно был куплен крупным российским поставщиком электроники и бытовой техники Merlion (владеющим брендом Digma, магазинами "Ситилинк" и многим другим).

Оглавление

1. Стратегия модернизации старой магнитолы-бумбокса


2. Процесс доработки магнитолы-бумбокса с помощью модуля mp3-FM-Bluetooth


3. Окончательный диагноз


Стратегия модернизации старой магнитолы-бумбокса

Итак, от магнитолы останутся в работе, по существу, только три функциональные части: корпус, звуковой тракт и система питания (и органы управления, само собой).

В данной магнитоле, как и в большинстве других, допускается возможность как батарейного питания, так и питания от сети. Так что эта часть - полезна; разве что можно заменить батарейное питание на аккумуляторное.

Что касается звукового тракта, то здесь надо правильно определить точку подключения к нему.

Это должна быть такая точка, чтобы продолжала функционировать регулировка громкости и тембра (если она есть). То есть, прямое подключение к выходному усилителю мощности будет не лучшим вариантом (хотя в данном случае именно так и пришлось сделать, но об этом - позже).

В магнитоле надо будет отключить питание двигателя кассетной панели, а также перенести подключение телескопической антенны от собственной платы магнитолы к встраиваемому модулю. И подать на модуль питание, разумеется.

С теорией разобрались, переходим к практике.


Процесс доработки магнитолы-бумбокса с помощью модуля mp3-FM-Bluetooth

Сначала определяем, куда можно пристроить дополнительный модуль на корпусе магнитолы.

Как правило, свободного места там почти нет, за исключением крышечки кассетного блока.

В данном случае кассетный блок в дальнейшем использоваться не будет, поэтому его можно ломать и корёжить как угодно.

В случае, если кассетный блок жив-здоров, и пользователь планирует и далее его эксплуатировать по прямому назначению,  задача усложняется.

Можно рассмотреть, например, установку дополнительного модуля на крышечку кассетного блока, как навесного (не вырезая в ней отверстий). Это будет не очень красиво, но работоспособно.

В рассматриваемом случае выпиливаем в крышечке прямоугольное отверстие под размер платы с электроникой модуля Bluetooth-mp3-FM; а также отверстия для крепления его передней панели.

По операциям.

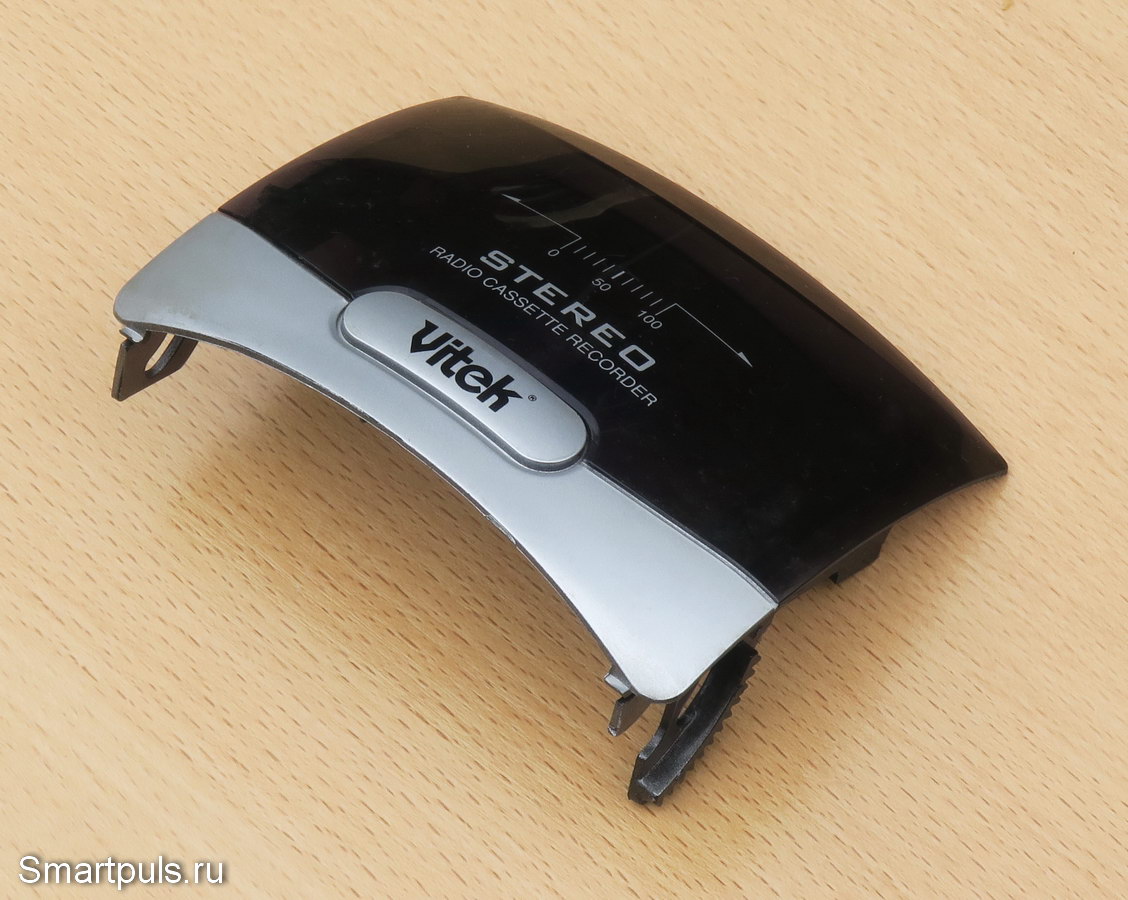

Снимаем крышку кассетного модуля:

Место для размещения модуля выбираем таким, чтобы плате с электроникой не мешали внутренние детали кассетного механизма: выламывать их сложно, да и в большинстве случаев не нужно.

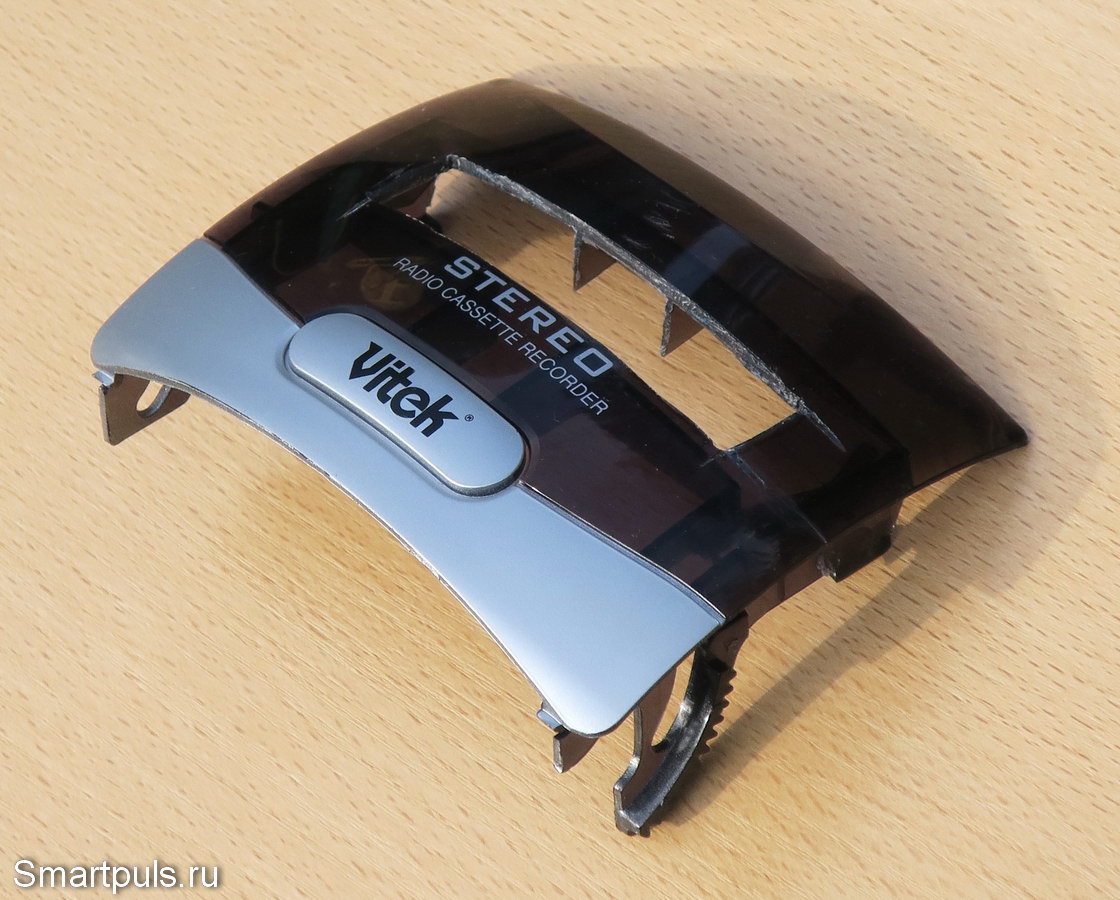

Выпиливаем в крышке кассетного модуля отверстие, в которое войдёт плата с электроникой модуля Bluetooth-mp3-FM:

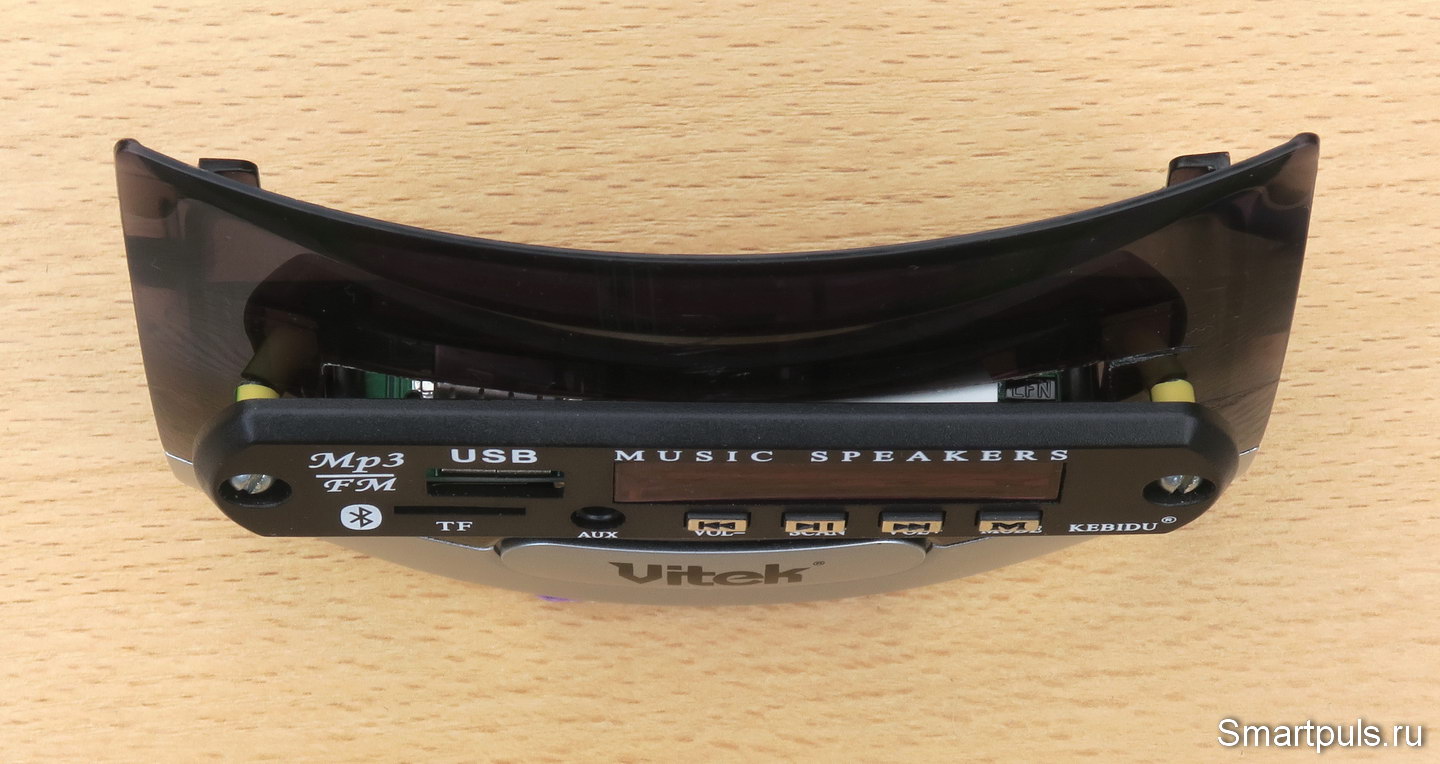

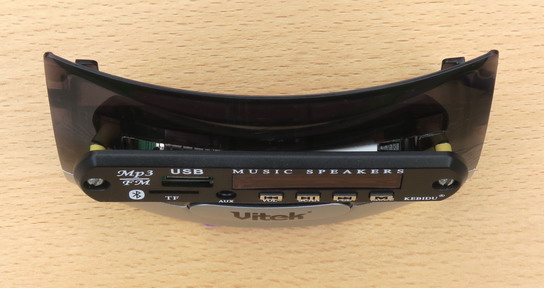

Закрепляем модуль Bluetooth-mp3-FM на крышке кассетного отсека с помощью пары винтов и пары втулок, ограничивающих степень прижатия панели к крышке (втулки видны на фото как детали желтого цвета):

Затем устанавливаем крышку кассетного блока на своё место.

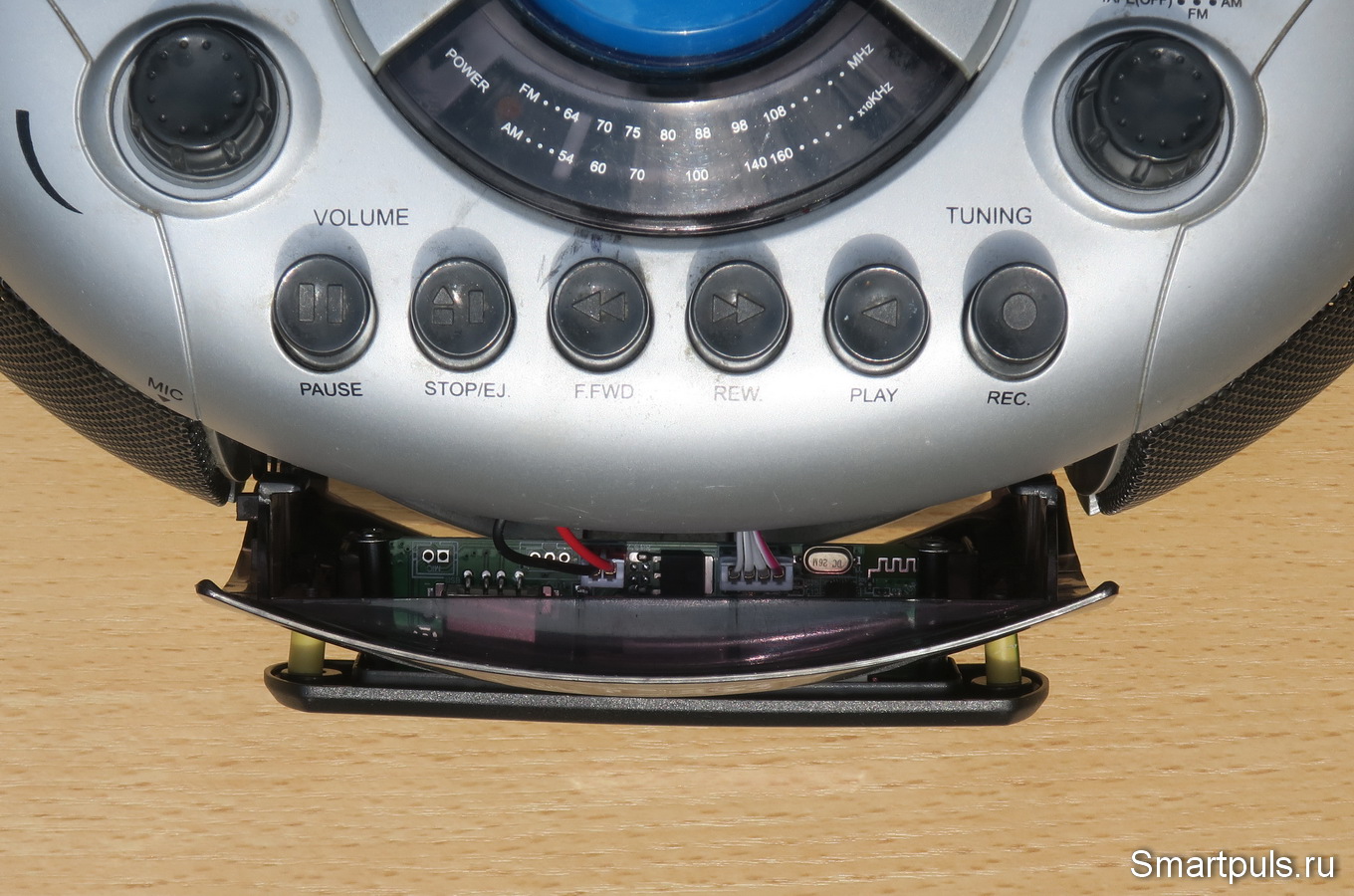

Так она выглядит в установленном, но ещё не закрытом виде:

На данном этапе протягиваем кабели от модуля Bluetooth-mp3-FM внутрь магнитолы-бумбокса и проверяем, что крышка кассетного отсека беспрепятственно закрывается. Все провода протягиваем сквозь щели кассетного механизма вблизи магнитных головок, с этим проблем нет.

Теперь ищем, куда можно подключить выход модуля, его питание и антенну.

Эта задача будет казаться страшной, но на самом деле она  - довольно простая, и даже не потребует наличия схемы магнитолы или каких-то тайных знаний. :)

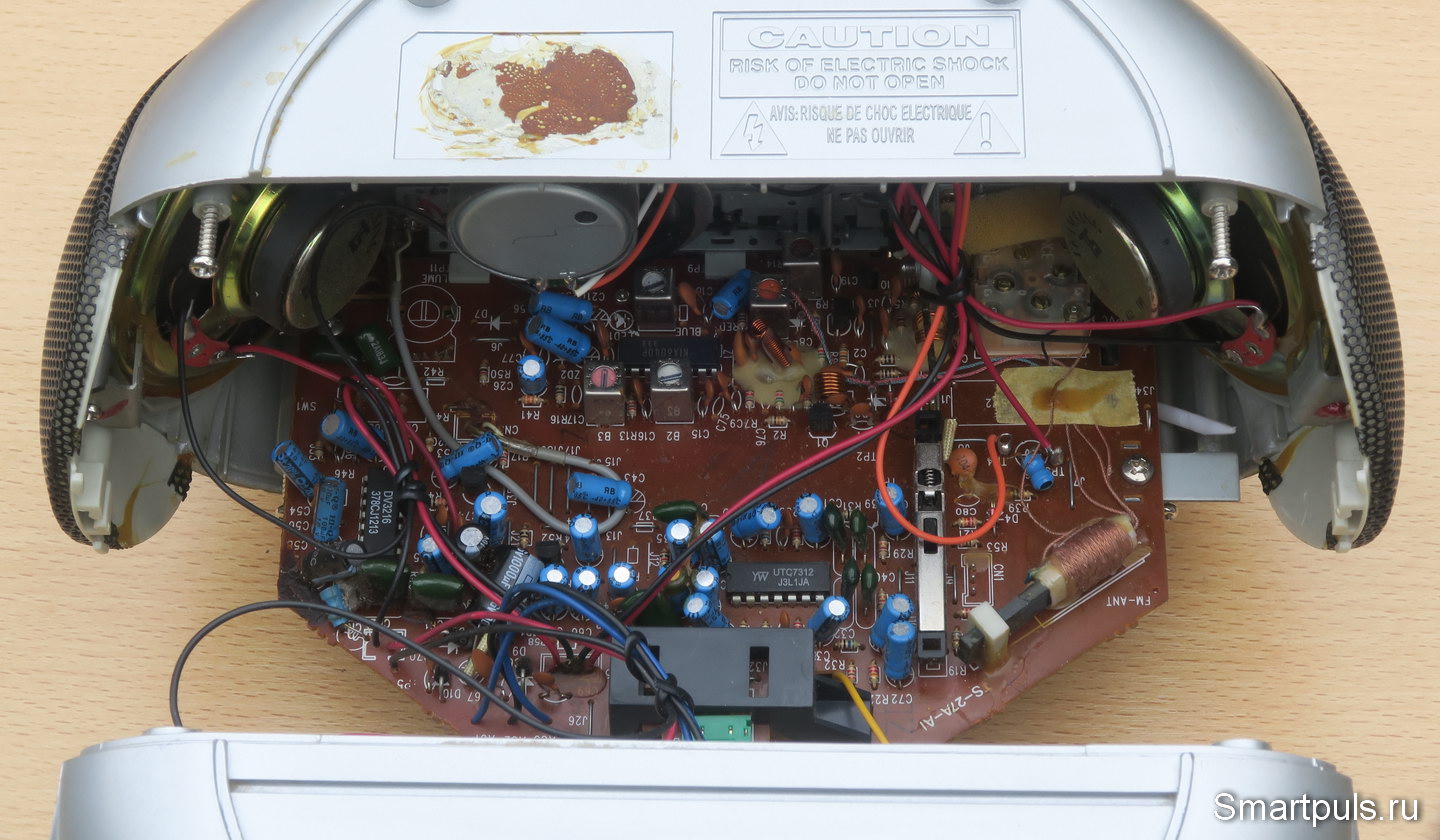

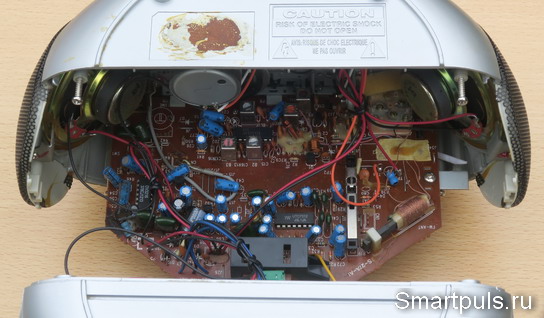

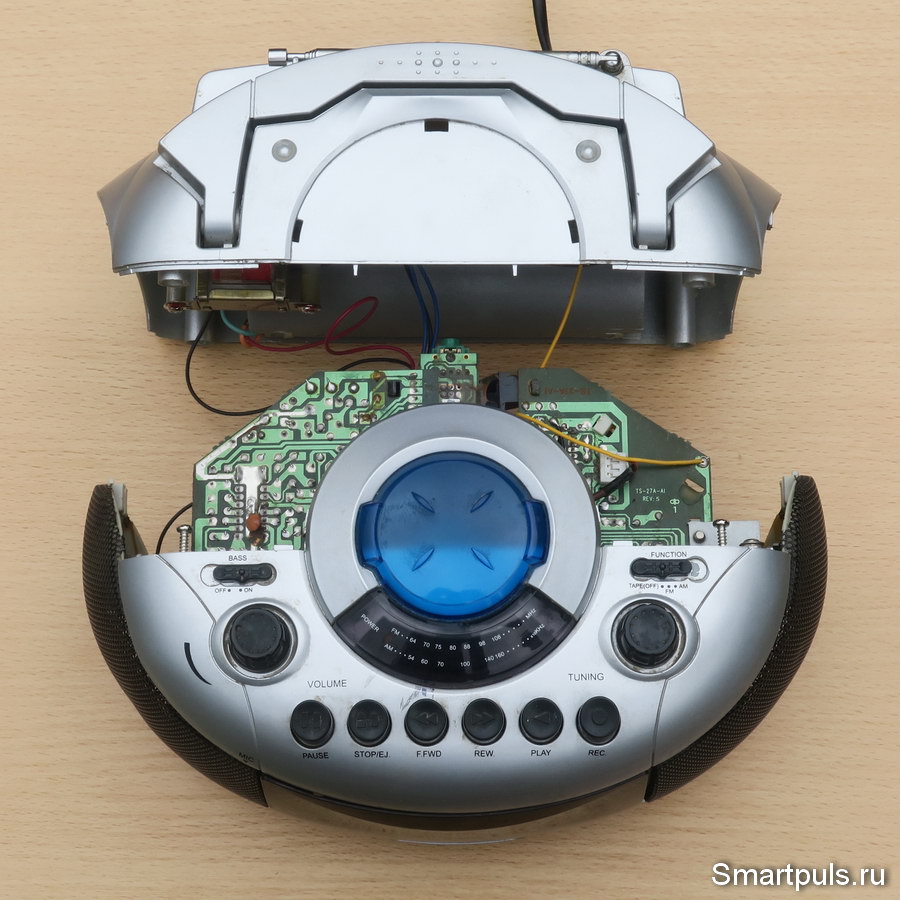

С виду кажется, что схема магнитолы - неимоверно сложная. Вид главной платы, действительно, внушает некоторый ужас. Далее он представлен сверху и снизу:

С антенной никаких проблем нет: она вся на виду (от неё идёт жёлтый провод).

С питанием разобраться чуть сложнее: его надо подать так, чтобы  при выключении магнитолы выключался бы и модуль Bluetooth-mp3-FM, но тоже без особых затруднений. Землю модуля (точнее, там целых две земли - питания и сигнальная) подключаем к земле магнитолы (обе), а питание - к тем проводам, которые подавали питание на мотор кассетного механизма (сам мотор отключаем). В результате питание на модуль будет подаваться по нажатию кнопки "Play" кассетного механизма.

Если же кассетный механизм у Вас работает нормально, и Вы хотите оставить его функционирующим, то задача усложнится. Вам надо будет найти, как подаётся питание на приёмник FM или AM, и подключить питание модуля вместо питания приёмника.

А вот с подключением выхода модуля Bluetooth-mp3-FM придётся повозиться!

И как здесь в этом разобраться, тем более - без принципиальной схемы?!

А разбираться во всех тонкостях схемы и не надо.

Достаточно разобраться в последовательности подключения регулятора тембра (если он есть) и регулятора громкости и подключиться к тому из них, кто идёт первым.

Теперь разрезаем проводники печатной платы, идущие к "верхнему" контакту переменных резисторов громкости (или ко входу регулятора тембра - смотря что идёт первым), и к этим точкам подключаем стерео выходы модуля Bluetooth-mp3-FM.

Но в данном случае пришлось подключиться по-другому. Из-за сильного износа переменного резистора регулировки громкости при вращении его ручки из динамиков был слышен сильный треск и шум.

В связи с этим пришлось подключить выходы модуля Bluetooth-mp3-FM не к верхнему, а к среднему выводу регулятора громкости (с которого сигнал уходит на усилитель мощности).

В результате была потеряна возможность плавной регулировки громкости штатным регулятором магнитолы (что было очень удобно). Но осталась возможность регулировки громкости средствами самого модуля Bluetooth-mp3-FM: с помощью кнопок или пульта ДУ.

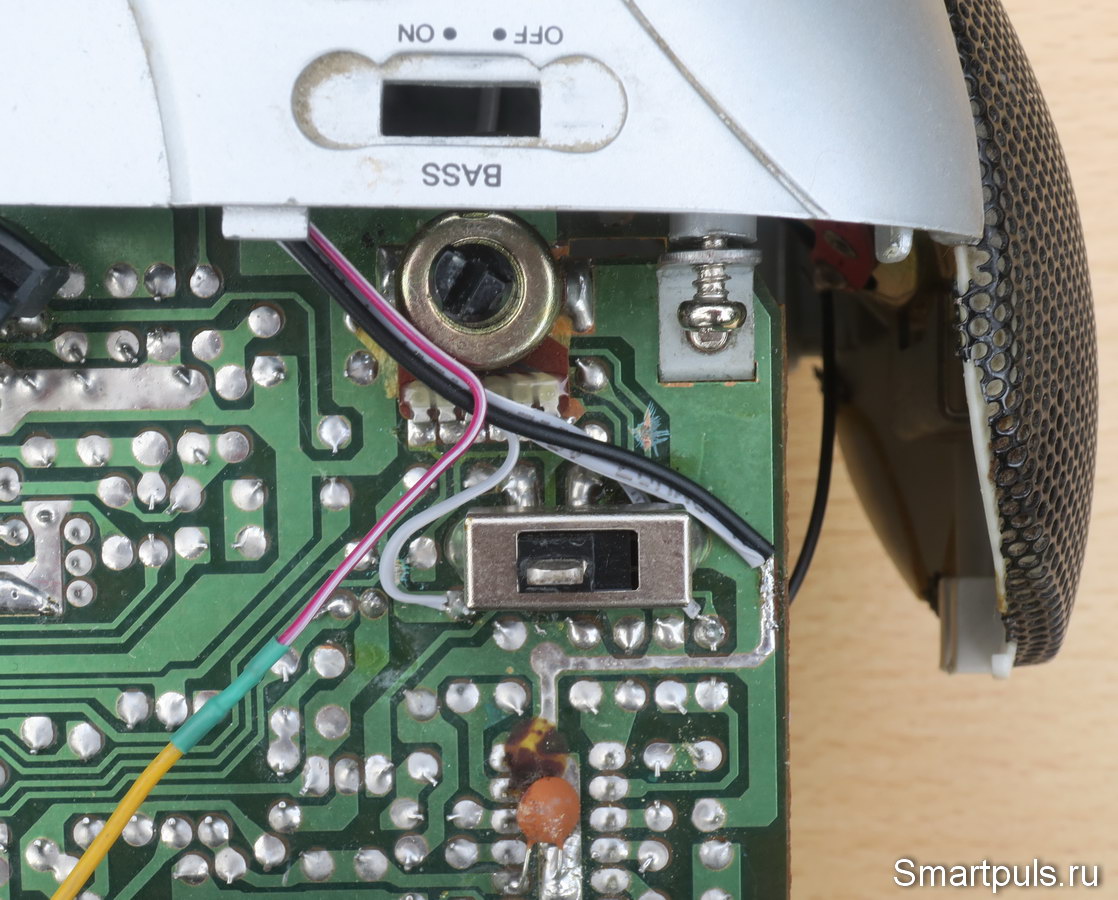

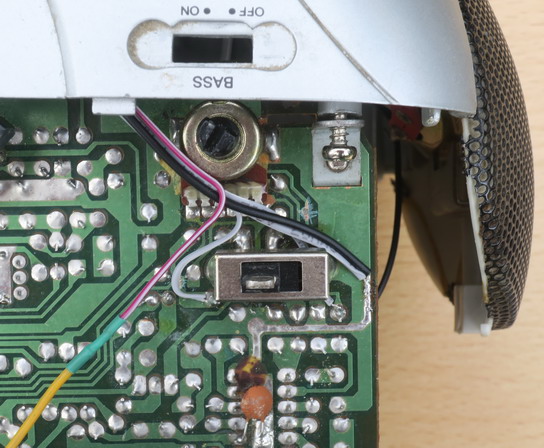

Так выглядит участок платы магнитолы, на котором проводилась разрезка печатных проводников и подключение проводников от модуля Bluetooth-mp3-FM:

Теперь проводим испытания доработанной магнитолы-бумбокса, и при их успешности, снова собираем всю конструкцию воедино.

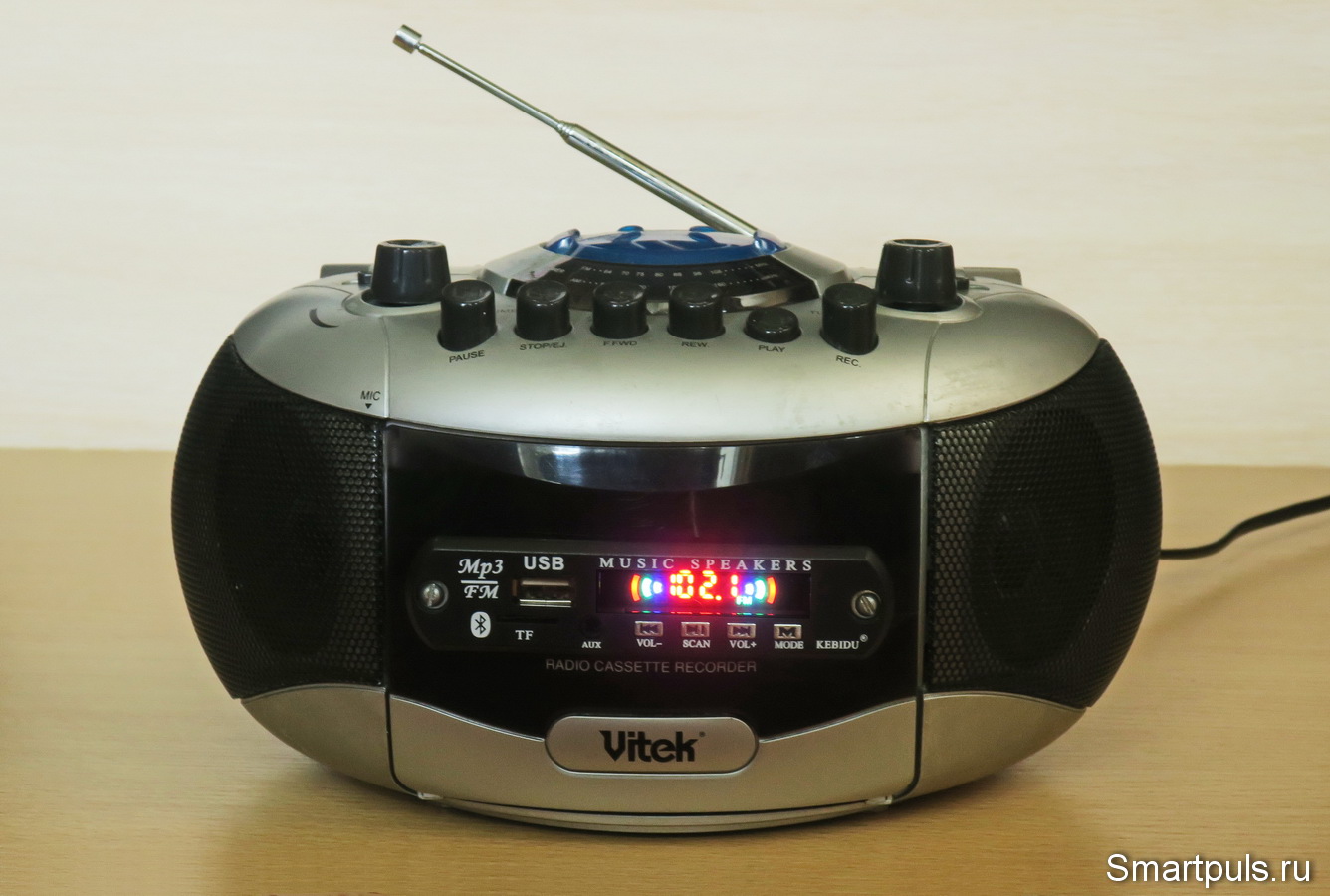

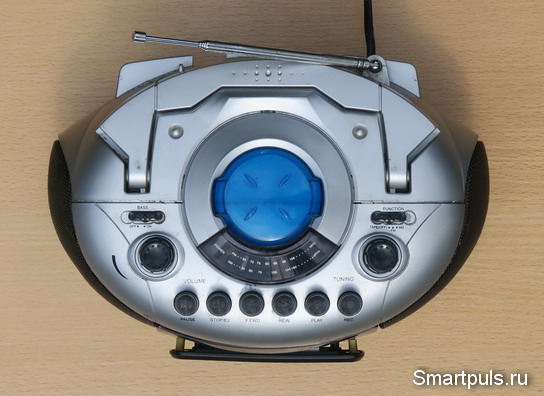

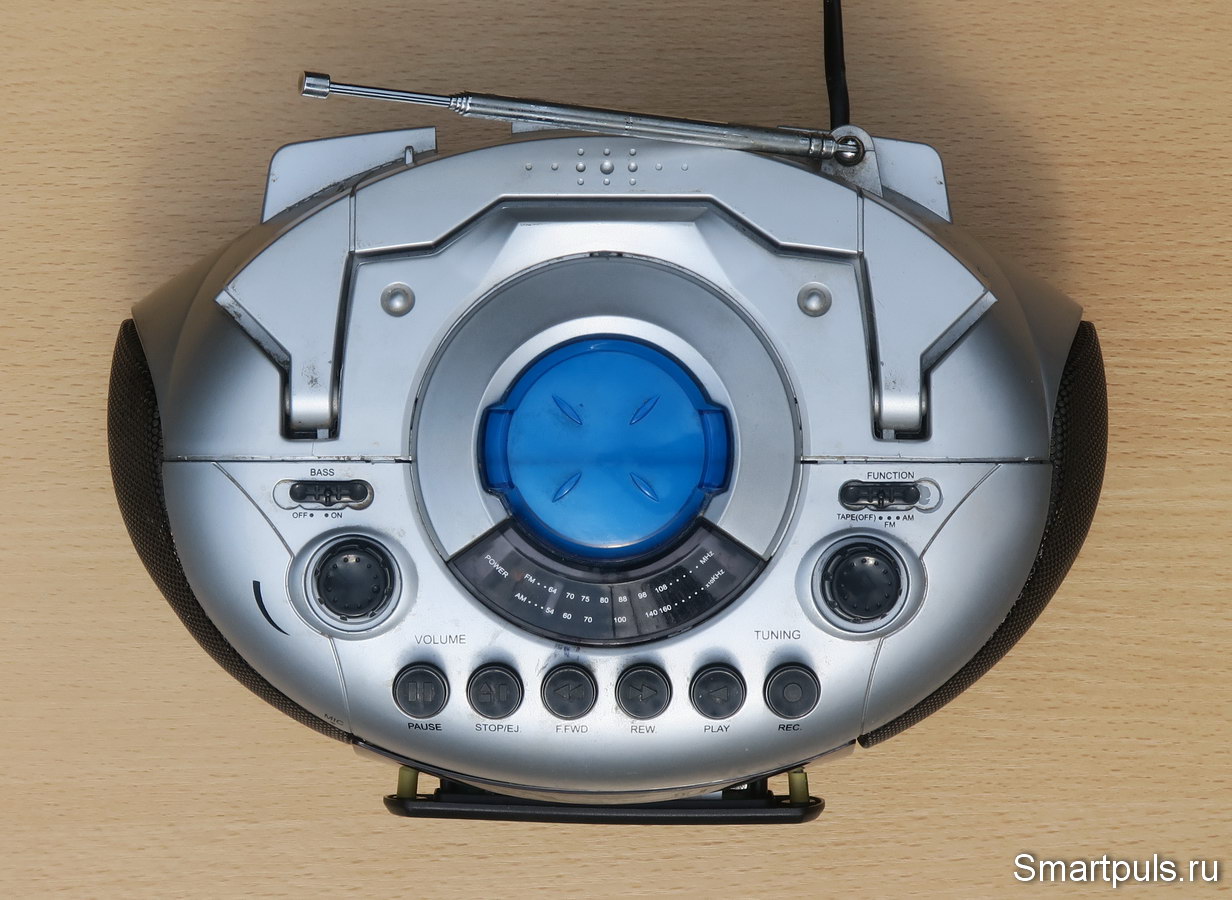

При взгляде спереди на магнитолу добавленный модуль Bluetooth-mp3-FM выглядит естественной принадлежностью бумбокса, и только на взгляде сверху заметно, что этот модуль здесь всё-таки "чужой":

Зато теперь при работе магнитолы-бумбокса она подсвечивается приятными разноцветными огоньками. Огоньки подсвечивают магнитолу с чувством меры, какого-то аляповатого безвкусия нет и в помине (коим страдали многие творения китайских мастеров):

Всё, победа! Как говорили хирурги в старых фильмах:"Жить будет!"


Окончательный диагноз

После некоторого рукоприкладства (приложения рук) старая магнитола-бумбокс обрела новую жизнь.

Конечно, в таком виде она вряд ли подойдёт для украшения парадной гостиной; но на кухне, на даче, в гараже и других не слишком ответственных местах она будет вполне к месту.

В результате такого ремонта, совмещённого с модернизацией, магнитола обрела новую функциональность: стало возможным воспроизведение треков по беспроводному каналу Bluetooth или с карты памяти/флешки.

Большой "плюс" к этому - возможность управления воспроизведением с пульта дистанционного управления (ДУ), чего у китайских магнитол никогда не водилось.

Что касается недостатков получившейся музыкальной системы, то они представляют собой сумму недостатков обоих составных частей магнитолы: китайского бумбокса и модуля Bluetooth-mp3-FM.

От китайского бумбокса новой аудиосистеме досталось слабое воспроизведение низких частот (басов). Высокие, как ни странно, воспроизводятся пусть и не идеально, но очень неплохо.

От модуля Bluetooth-mp3-FM к системе в качестве недостатка перешло слабое воспроизведение многих FM-станций. К счастью, пара моих любимых станций всё-таки была слышна неплохо; но так может повезти не всем пользователям.

И, конечно, осталось некоторое чувство гордости за собственные прямые руки, растущие из правильного места. :)

Подобным образом можно модернизировать и другую старую технику, не имеющую тех функций, которые есть у применённого модуля Bluetooth-mp3-FM. Можно вернуть к жизни старые приёмники и кассетники; как советского, так и зарубежного производства.

Купить применённый при доработке магнитолы-бумбокса модуль Kebidu (Bluetooth-mp3-FM) можно на Алиэкспресс, например, у этого продавца (а также у многих других). Цена на дату составления статьи - около $3 (в дальнейшем может меняться, проверяйте!). Если ссылку не видно, то отключите, пожалуйста, блокировщик рекламы для этого сайта.
