Универсальный модуль Bluetooth, FM, mp3, AUX, USB - почти готовый музыкальный центр класса "дёшево и сердито" (обзор)

Предисловие

Рассматриваемый комбинированный модуль Bluetooth, FM, mp3, AUX, USB под названием Kebidu предназначен для встраивания в любительские аудиосистемы и выполняет базовые функции любого современного музыкального музыкального центра; разве что не содержит усилителя мощности. Зато у него есть даже пульт дистанционного управления: почти, как у "взрослых"!

Тем не менее, устройство, описываемое далее в обзоре, никоим образом к высококлассной аппаратуре даже и не приближается; но пользоваться в общегражданских целях им можно и нужно.

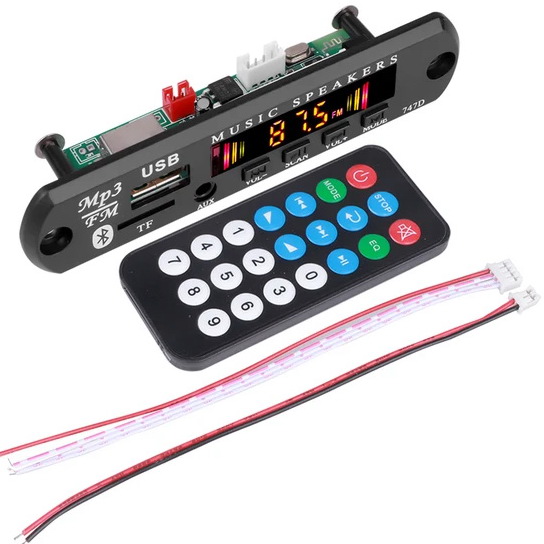

модуль Bluetooth, FM, mp3, AUX, USB - обзор
(Изображение с Алиэкспресс)

Сейчас он наиболее массово представлен на китайских площадках. Что в нём хорошего, и что - не очень, разберёмся далее.

Купить модуль Kebidu можно на Алиэкспресс, например, у этого продавца (а также у многих других). Цена на дату обзора - около $3 (в дальнейшем может меняться, проверяйте!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158


Оглавление


1. Модуль Bluetooth, FM, mp3, AUX, USB - комплектация и схемотехника


2. Тест универсального модуля Bluetooth, FM, mp3, AUX, USB


3. Окончательный диагноз и возможные области применения

Модуль Bluetooth, FM, mp3, AUX, USB - комплектация и схемотехника

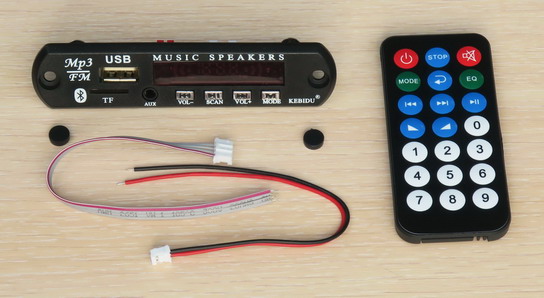

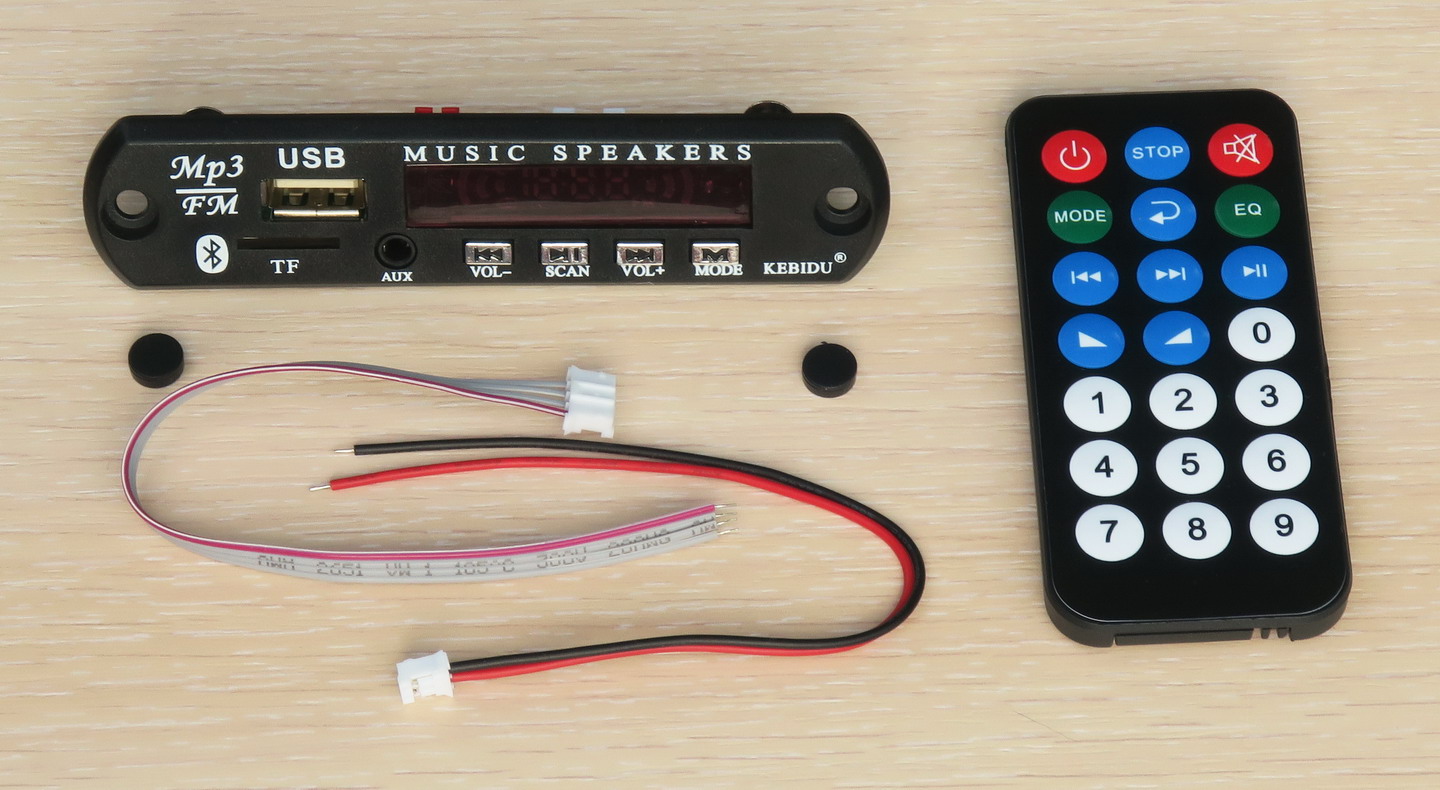

Комплектация модуля представлена на следующем фото:

Комплектация модуля Kebidu (Bluetooth, FM, mp3, AUX, USB)
(Кликнуть для увеличения, откроется в новом окне)

Кроме собственно панели с электроникой модуля, в комплект входят: пульт дистанционного управления (инфракрасный); кабель питания; кабель для подключения выхода и антенны; а также пара заглушек, скрывающих винты (шурупы) для крепления лицевой панели.

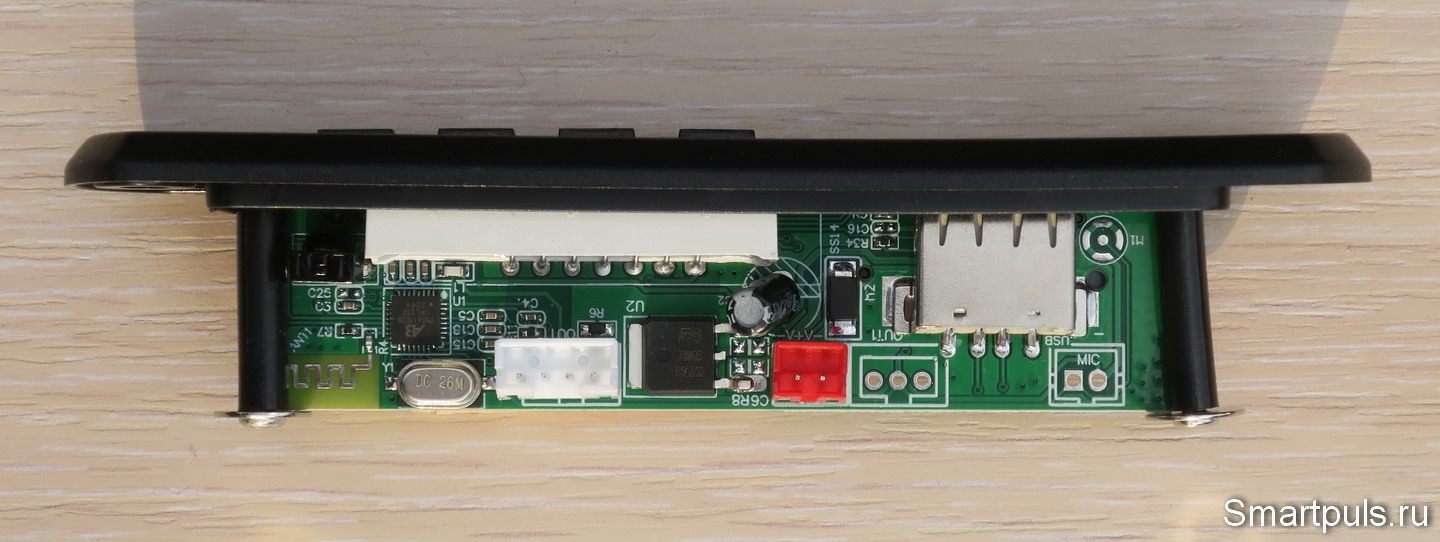

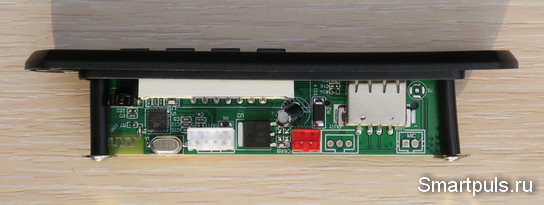

Рассмотрим главную часть: панель с электроникой. Таков её вид сверху:

Модуль Bluetooth, FM, mp3, AUX, USB - плата с элементами

На плате находятся всего два чипа: стабилизатор на напряжение 5 В (почти точно в середине платы) и главный чип (слева).

Главный чип именуется PNSA15E2B и выглядит так:

Главный чип модуля Kebidu mp3 - PNSA15E2B

Логотип производителя можно прочесть по-разному: можно и A3, а можно и AB. Но это не важно, поскольку спецификации (datasheet) на этот чип в Интернете всё равно найти не удалось. :(

Продолговатый белый прямоугольник в верхней части платы - простой цифро-знаковый светодиодный индикатор. Его работу увидим в следующей главе.

Из плюсов платы надо отметить наличие диода "защиты от дурака" (от переполюсовки питания). Если напряжение питания составляет 6-7 В, то его придётся закоротить (иначе падение на нём напряжения около 0.6 В может оказаться критичным). При напряжении питания ниже 6 В стабилизатор выйдет из режима стабилизации и тогда модуль вообще не обязан будет работать. :) Вариант небольшой доработки с прямым питанием от 5 В будет описан в Заключении.

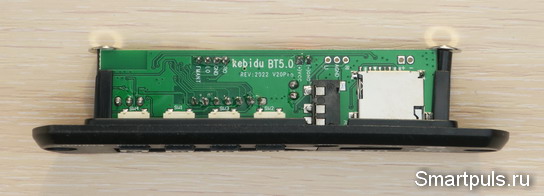

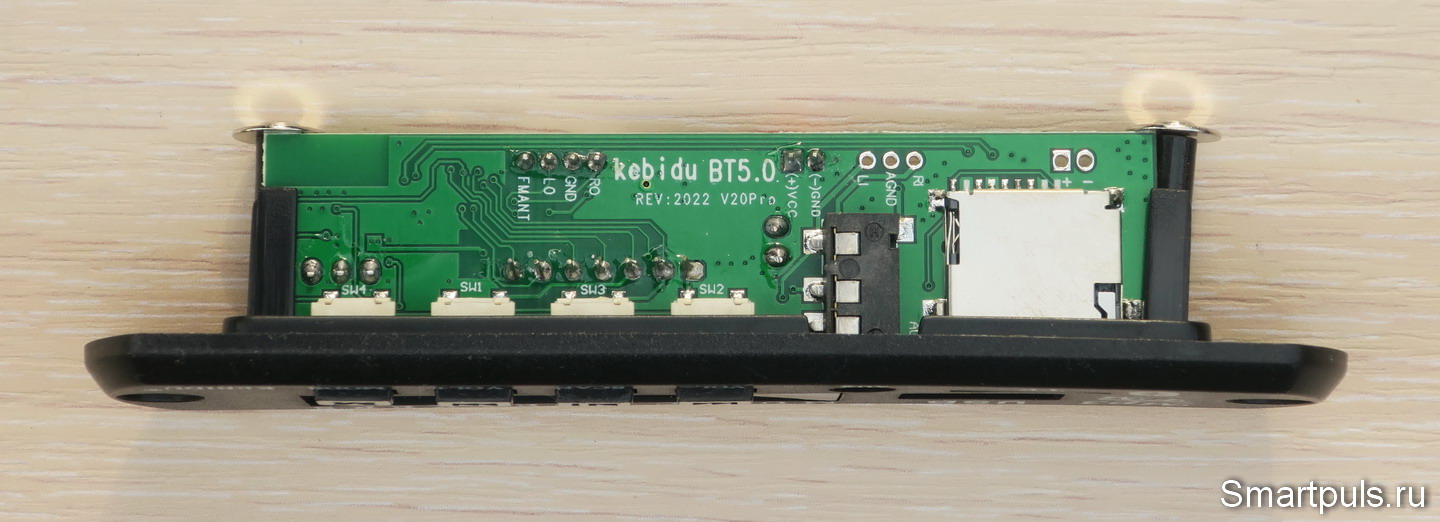

С обратной стороны платы никакой электроники нет, но есть обозначения контактов для внешних соединений:

Модуль mp3, Bluetooth, FM, AUX, USB (micro SD) - обратная сторона платы

Интересно, что вблизи правого верхнего угла есть даже контакты для подключения микрофона. Видимо, с его помощью можно превратить плату в беспроводную гарнитуру для телефона. Только вот при наличии такой необходимости добычей микрофона пользователю придётся заняться самостоятельно.


Тест универсального модуля Bluetooth, FM, mp3, AUX, USB

Сначала посмотрим, как выглядит модуль в "боевой работе" (и качество самой работы проверим).

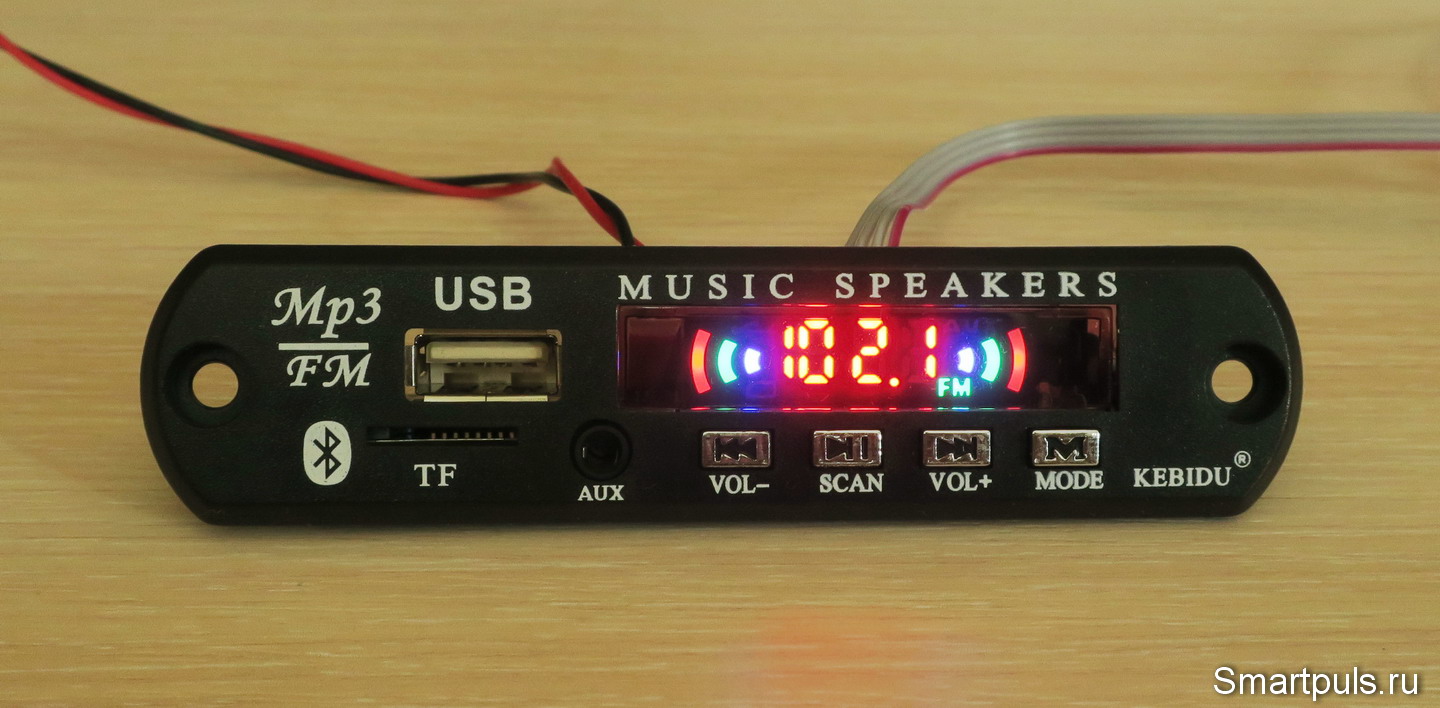

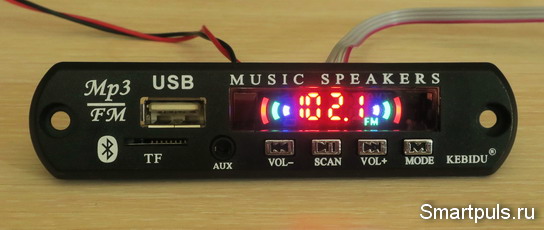

На первой картинке - модуль в режиме приёма FM-станций:

модуль Kebidu (Bluetooth, FM, mp3, AUX, USB) в режиме приёма FM-станций

Модуль принимает станции в расширенном диапазоне 76 - 108 МГц. Факт работы в режиме приёмника индицируется небольшими буквами FM в правой трети дисплея.

В качестве антенны использовался отрезок толстого провода длиной 60 см.

После запуска сканирования станций в стольном граде Москве модуль нашел 40 станций, хотя, согласно данным интернета, в Москве работают 49 станций (ещё 2 станции работают в недоступном для этого модуля советском диапазоне УКВ).

Качество приёма - среднее. При питании от батареи только половина станций была слышна хорошо, остальные были слышны с шумами и потрескиванием. Успокаивает только то, что бывают FM-приёмники и гораздо хуже; даже мой музыкальный центр SONY ловит станции хуже, чем этот модуль. Но бывают и обратные случаи. Например, простой и страшненький по виду плеер-приёмник Kentiger (обзор) справлялся с приёмом FM-станций лучше!

При питании тестируемого модуля от импульсного источника количество хорошо слышимых станций снижалось ещё примерно в два раза (влияние импульсных помех).

Дугообразные символы в правой и левой частях индикатора включались и выключались в такт музыке - своего рода цветомузыка и индикация уровня звука.

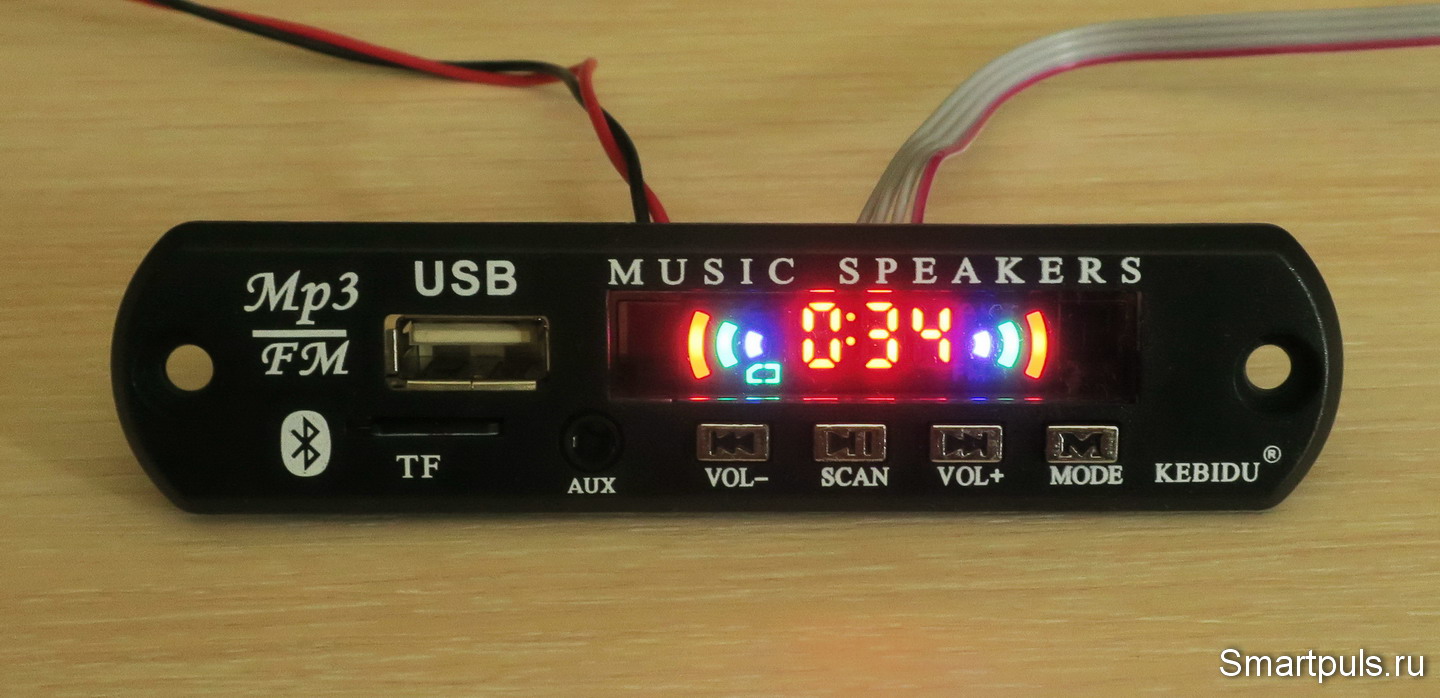

Теперь посмотрим на модуль в режиме воспроизведения треков с карты памяти (аналогично - с USB-флешки):

модуль Bluetooth, FM, mp3, AUX, USB в режиме воспроизведения треков с карты памяти или USB-флешки

Этот режим обозначен изображением карты памяти в левой трети дисплея. Цифры на дисплее показывают время от начала текущего трека.

Была проверена совместимость модуля Kebidu с самыми ходовыми форматами треков: mp3, wma, flac, wav. Все они успешно воспроизводились. Чуть менее популярный формат ogg модуль не понял.

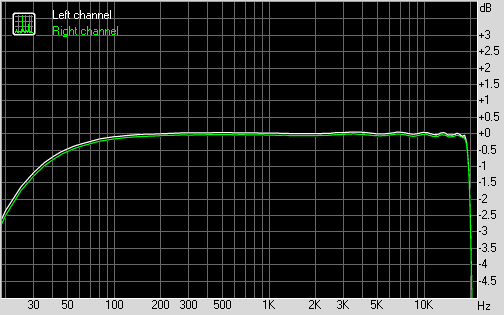

Также в этом режиме была проверена АЧХ модуля:

АЧХ модуля mp3 в режиме воспроизведения с карты памяти

АЧХ получилась очень хорошей; снизу полоса начинается от 20 Гц по уровню минус 3 дБ; по верхним частотам полоса спадает только вплотную к 20 кГц.

Максимальная амплитуда сигнала на выходе составляет 1 В (это - стандарт); постоянная составляющая отсутствует (на выходе установлены керамические конденсаторы ёмкостью 0.87 мкФ - это данные измерения). Кстати, керамические конденсаторы в звуковом тракте - это признак его невысокого качества, ибо такие конденсаторы - нелинейны (статья на эту тему). В аппаратуре высокого качества устанавливают плёночные или, на крайний случай, электролитические конденсаторы.

Тонкость режима воспроизведения с флешки или карты памяти: носитель должен быть установлен до момента подачи питания. Если носитель подключить уже после подачи питания, то модуль его "не видит".

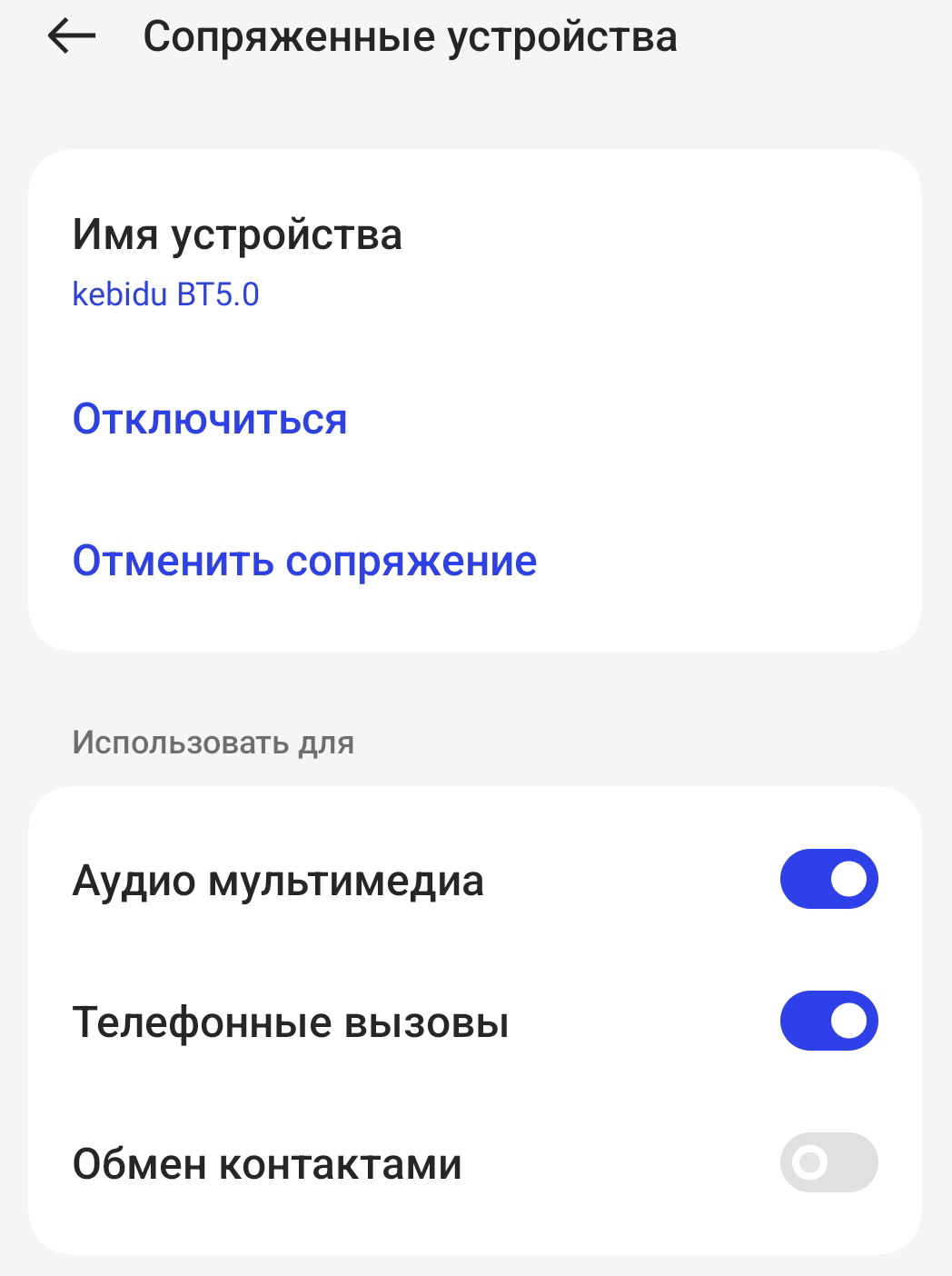

В режиме воспроизведения по каналу Bluetooth сюрпризов тоже почти не обнаружилось, за исключением одного: подключиться к компьютеру (Windows 10 и Windows 7) не удалось, а к смартфону - удалось легко и просто. Смартфон видит панель по умолчанию под именем Kebidu BT5.0, и даже согласен использовать её в качестве гарнитуры, только вот он не знает, что микрофона-то там и нет! :)

Подключение модуля Kebidu mp3 Bluetooth USB к смартфону


Модуль поддерживает единственный кодек SBC, и никаких "высоких материй" вроде AptX не понимает. Впрочем, и SBC, когда работает на максималках, тоже очень не плох.

Индикация работает стандартно: если соединение с источником сигнала не установлено, то стилизованные буквы Bt на дисплее моргают; а если установлено - то непрерывно светятся. Кстати, яркость свечения индикатора ни в каких режимах не регулируется.


Про режим AUX сказать в общем-то нечего: в этом режиме модуль просто передаёт сигнал со входа на выход. Регулировка громкости работает.


Потребление модуля Kebidu по питанию составляло от 63 мА в режиме FM радио, и до 126 мА в режиме воспроизведения с флешки. Но при этом надо иметь в виду, что в последнем случае к собственному потреблению модуля добавлялось потребление флешки (для типовых флешек составляет 50-70 мА).

В качестве позитива надо отметить, что модуль запоминает режим, в котором был включен последний раз; и при следующем включении сразу устанавливает этот режим (если Вы не вставляли или не извлекали USB-флешку или карту памяти).


И, наконец, в некотором роде странность. В режимах AUX и FM по долгому нажатию кнопки MODE модуль начинает записывать на флешку (если вставлена) сигнал с микрофона, которого нет. Во всяком случае, на флешке образуется папка RECORD с вложенной папкой MIC. В тестовых записях были только шумы.

Останавливается запись коротким нажатием той же кнопки.

Окончательный диагноз и возможные области применения

С учётом цены модуля (около $3 на дату составления обзора), недостатков у него просто нет. :)

Если же отвлечься от цены, то, конечно, хотелось бы более качественного FM-приёма. Хотя и нельзя его назвать плохим (скорее всё-таки средний), но, к сожалению, есть шанс, что какие-то из любимых станций пользователя слышны будут плохо.

На модуль требуется подавать питание от 7 В и выше (до 12 В). Но, в принципе, его можно доработать и на питание ровно от 5 В. Для этого достаточно вход и выход микросхемы стабилизатора на плате соединить между собой и в эту точку подать напряжение 5 В.

Возможные области применения

Этот модуль mp3-Bluetooth-FM-USB вполне подойдёт для изготовления собственных любительских конструкций. Естественно, для этого надо добавить усилитель мощности и регулятор тембра (хотя бы пассивный).

Второй вариант применения модуля - модернизация старой техники, не имеющих тех функций, которые есть у этого модуля. Довольна популярна переделка древнесоветских приёмников и магнитофонов с использованием этого и других подобного рода модулей.

Один из вариантов применения протестированного модуля описан в статье "Возвращаем к жизни китайскую магнитолу-бумбокс (ремонт, совмещённый с модернизацией)".


Купить протестированный модуль Kebidu можно на Алиэкспресс, например, у этого продавца (а также у многих других). Цена на дату обзора - около $3.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158


  Ваш Доктор.
 09 июня 2024 г.
