Компьютерные колонки Perfeo Wave - хорошо замаскированная китайщина. Возможные доработки

Китайская продукция сейчас - далеко не такая, какой была в пресловутые 90-е годы; когда "китайское" - значило "ужасное". Сейчас в Китае производится множество отличных вещей, достаточно вспомнить, например, смартфоны Vivo, Oppo, Huawei; телевизоры Xiaomi и TCL; и множество другой электроники.

Но, увы, когда одни производители сделали гигантский прыжок вперёд, другие застряли в прошлом и гонят откровенную "халтуру".

В этом обзоре будет разобран особый случай халтуры - когда устройство работает, и многим покупателям даже кажется, что хорошо работает; но на самом деле это - самая настоящая "китайщина", но не сразу заметная.

Разобраться в глубинной сущности этих колонок помогло вскрытие, а вызвано оно было жалобами на "плоский" звук из этих колонок.


Внешний вид, конструкция и характеристики компьютерных колонок Perfeo Wave

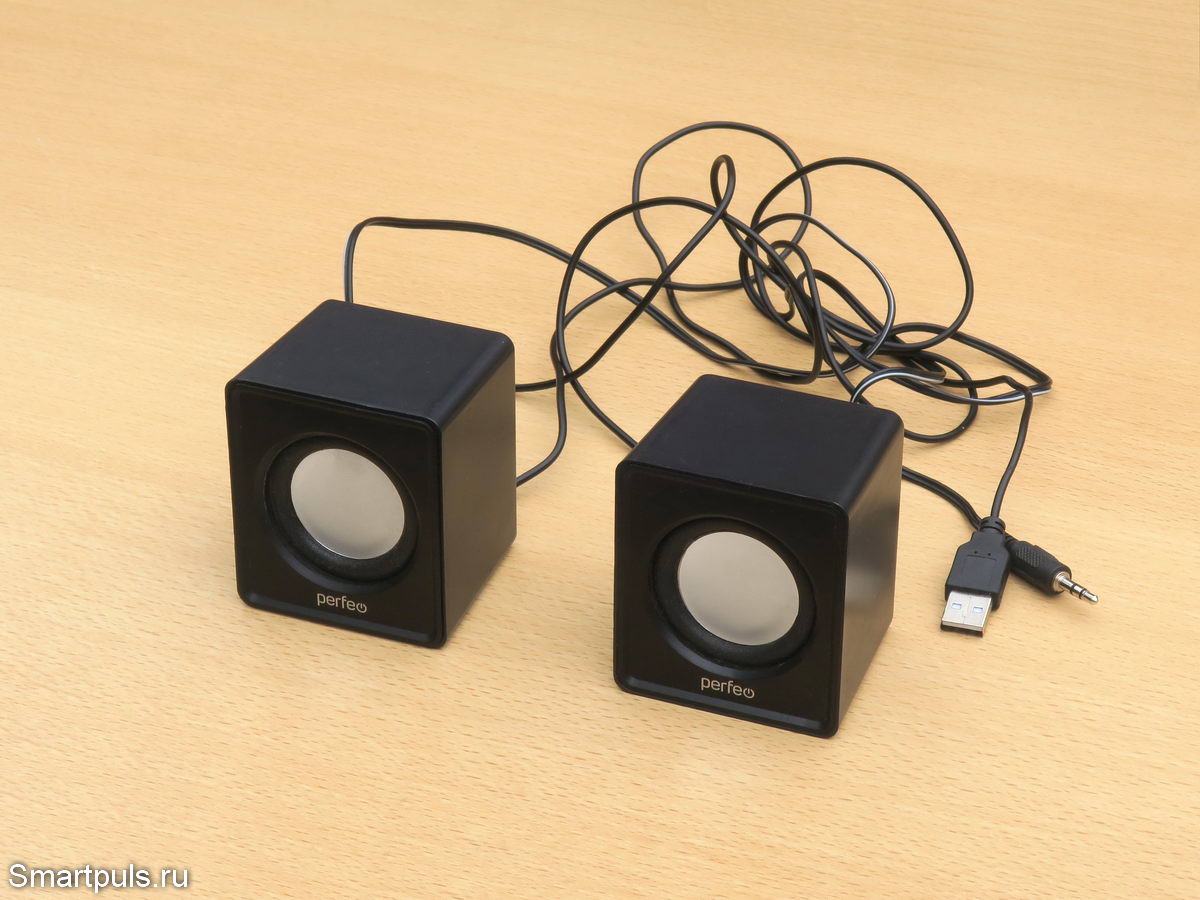

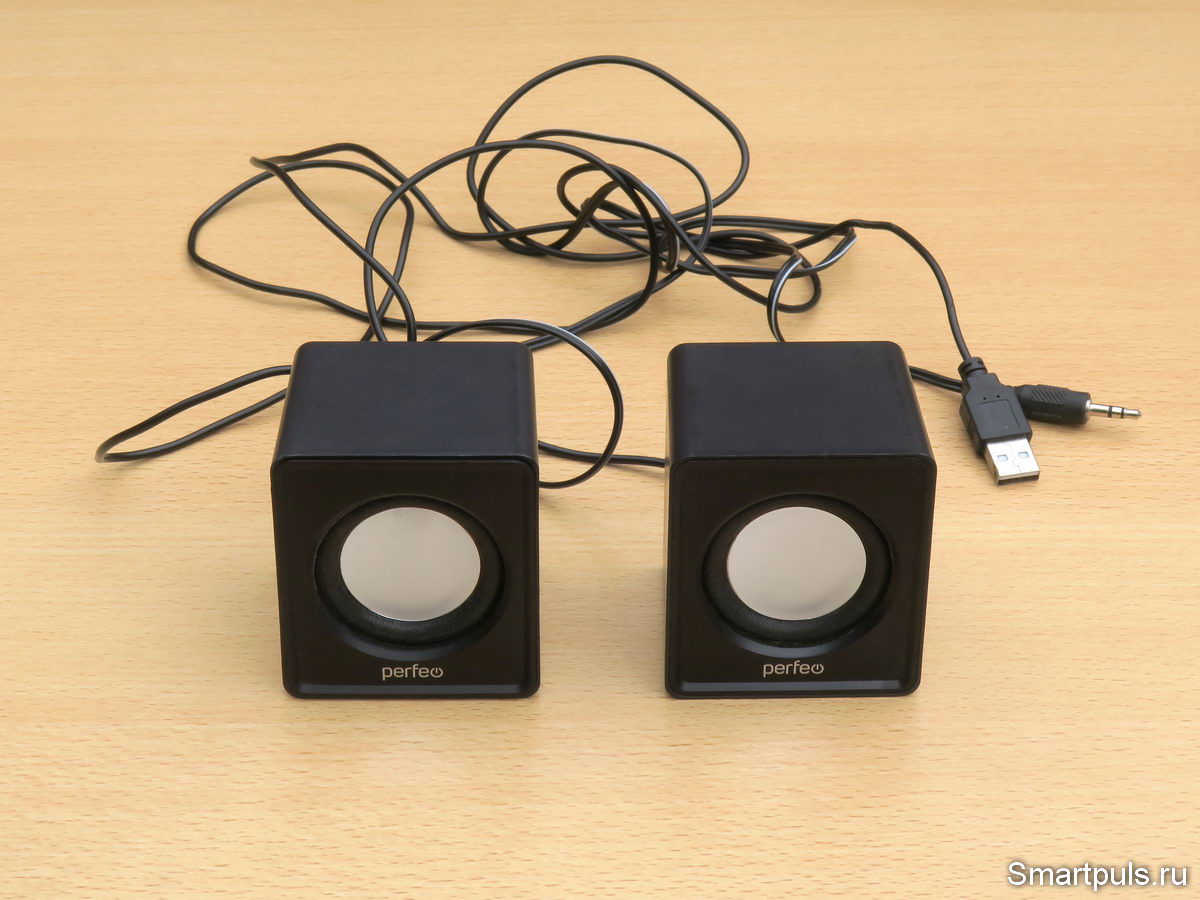

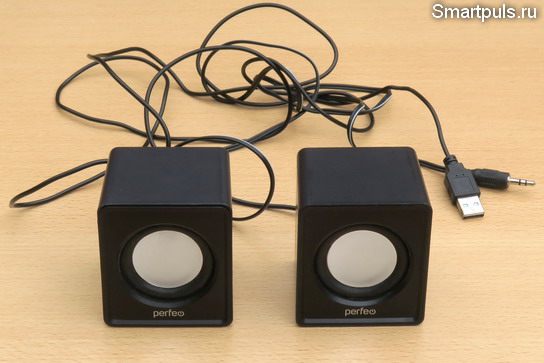

Колонки Perfeo Wave имеют, в сущности, простой, но довольно симпатичный внешний вид:

Определённый шарм колонкам придают открытые динамики с вогнутым металлическим излучателем звука.

Отсутствие защитной решетки или ткани, безусловно, является минусом (возрастает возможность повреждения динамиков); но в данном случае это эстетически оправдано.

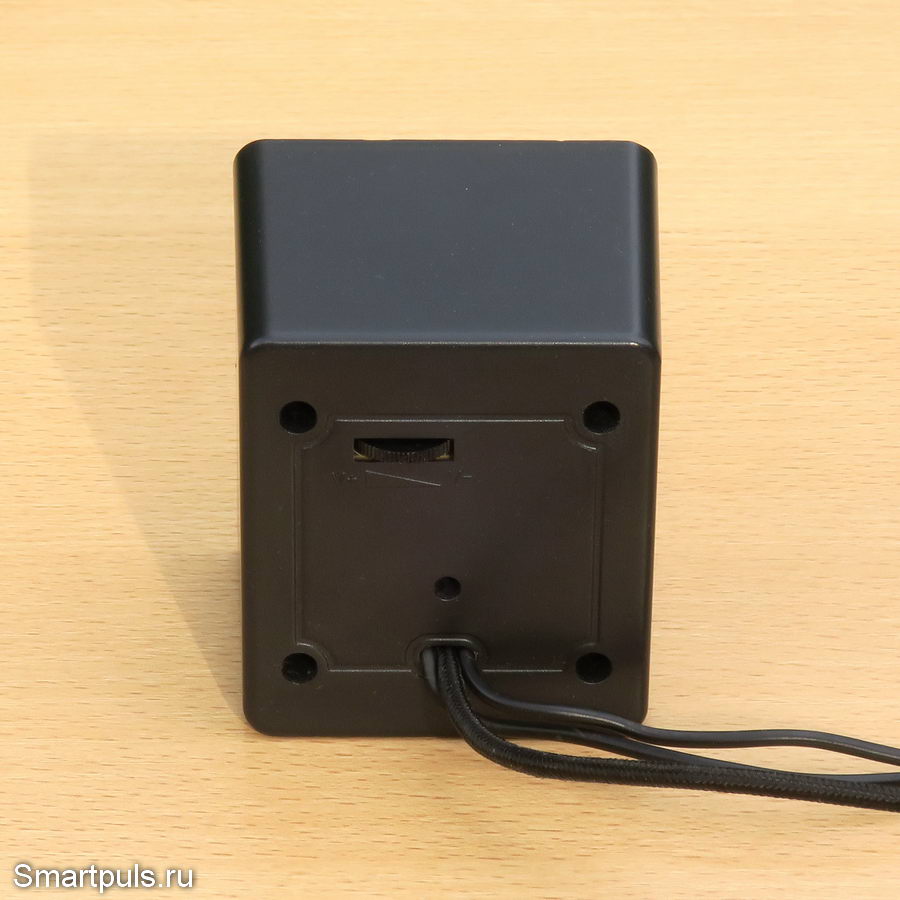

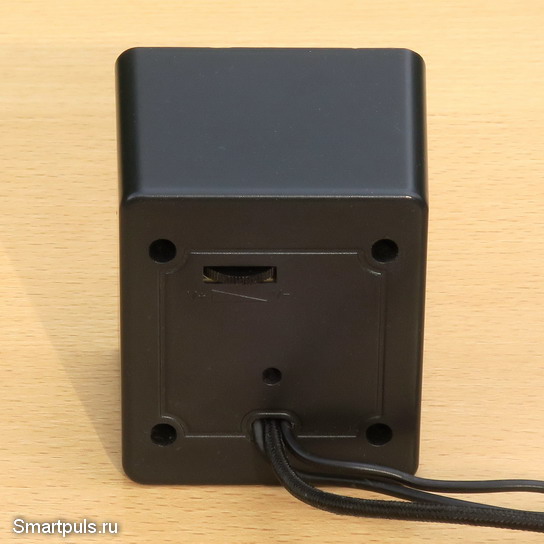

Сзади "главной" колонки расположено зубчатое колёсико регулировки громкости:

Заявленные технические характеристики колонок Perfeo Wave таковы (взяты с официального сайта Perfeo):

• Тип колонок: активные колонки 2.0

• Мощность: 2 x 3 Вт

• Питание: 5 В (USB-порт, адаптер, повербанк)

• Типоразмер динамиков: 2 дюйма

• Импеданс динамиков: 4 Ом

• Полоса частот: 40 - 20000

• Регулировка громкости: переменный резистор (колёсико на обратной стороне первой колонки)

• Габариты каждой колонки: 60 х 55 х 73 мм

• Масса комплекта: 186 г

Теперь перейдём к вскрытию и разберёмся, что с этими колонками не так.


Разборка колонок Perfeo Wave и анализ схемотехники

Разборка колонок производится довольно просто. Передняя панель скрепляется с основной частью корпуса по системе "штырь - отверстие", и держится это соединение только на силе трения между штырём и отверстием.

Так что просто вставляем между лицевой панелью и корпусом острый предмет (например, нож) и потихоньку, без спешки, извлекаем лицевую панель из корпуса. Делаем эту операцию, естественно, с "главной" колонкой - в которую входят все провода.

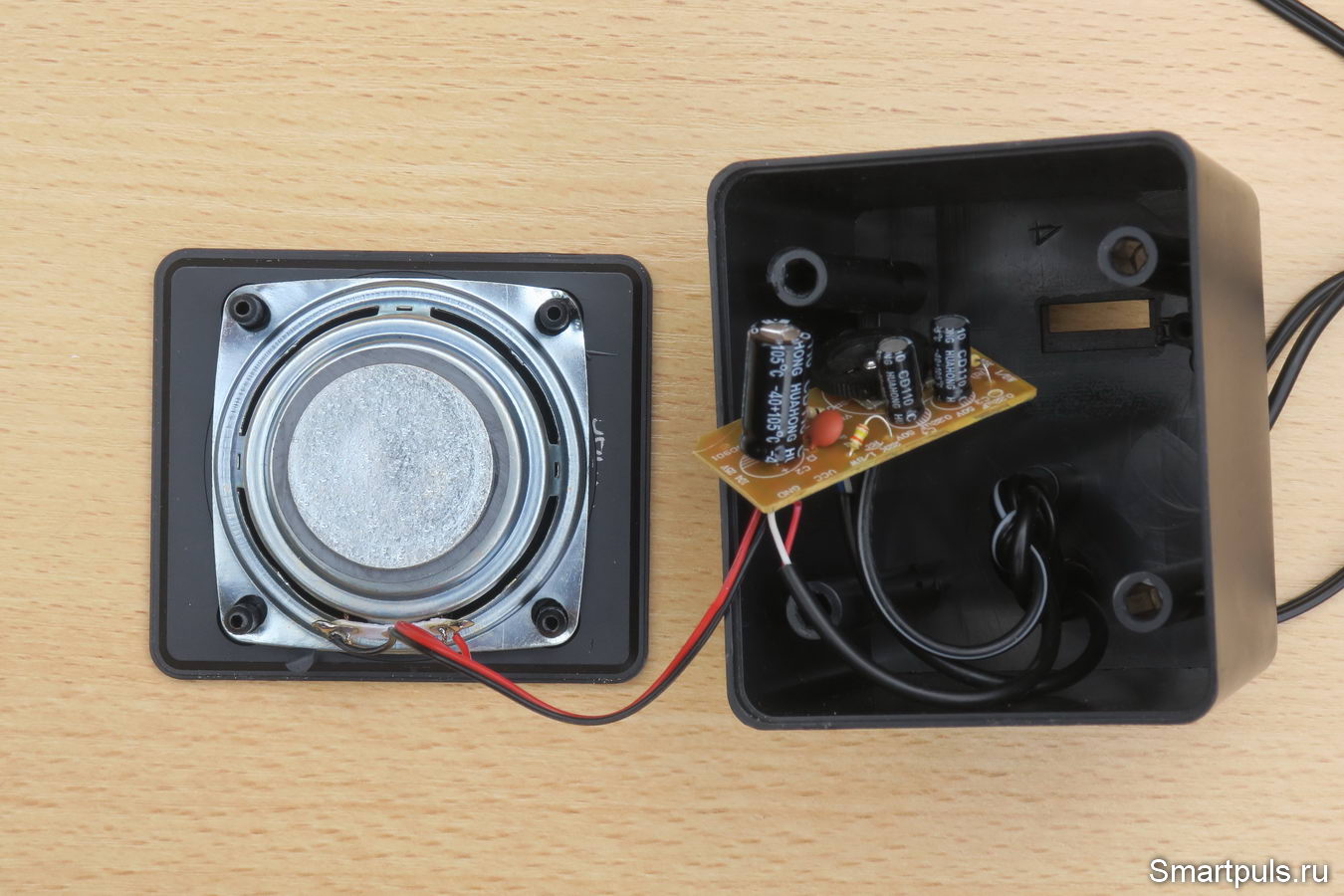

Вот что получается:

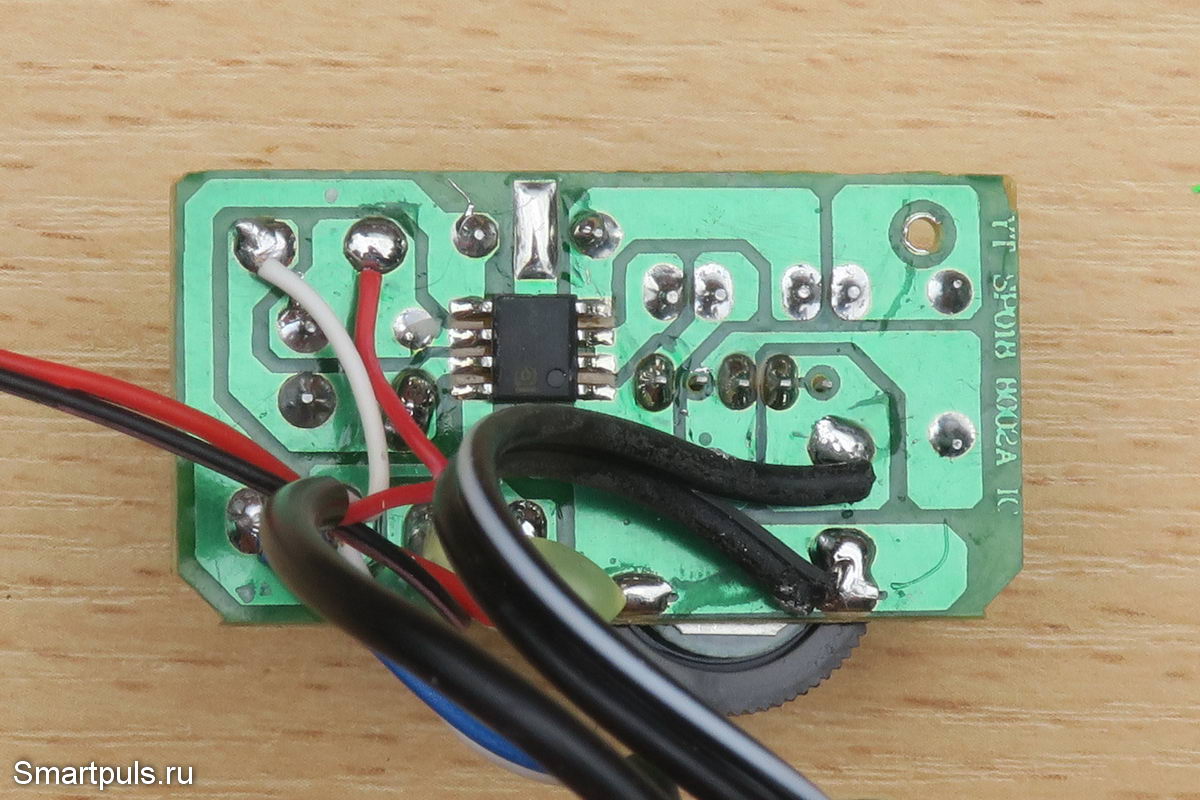

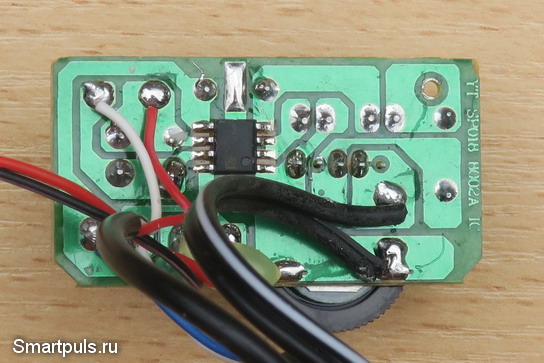

Теперь извлекаем плату устройства и начинаем удивляться. Сначала осмотрим нижнюю сторону платы:

Итак, по итогам осмотра констатируем:

- от внешнего аудиоразъёма приходят не три, а только два провода;

- на плате расположена только одна микросхема одноканального усилителя 8002D (мостовой класса AB, datasheet);

- в переменном резисторе регулировки громкости из пяти контактов два никуда не припаяны;

- динамики в обоих колонках запараллелены.

Итог: это - не стереофонические колонки, а монофонические! Плюс к этому - "вишенка на торте": на динамики подаётся не просуммированный сигнал от двух стереоканалов, а только от одного (а второй канал просто отбрасывается)!

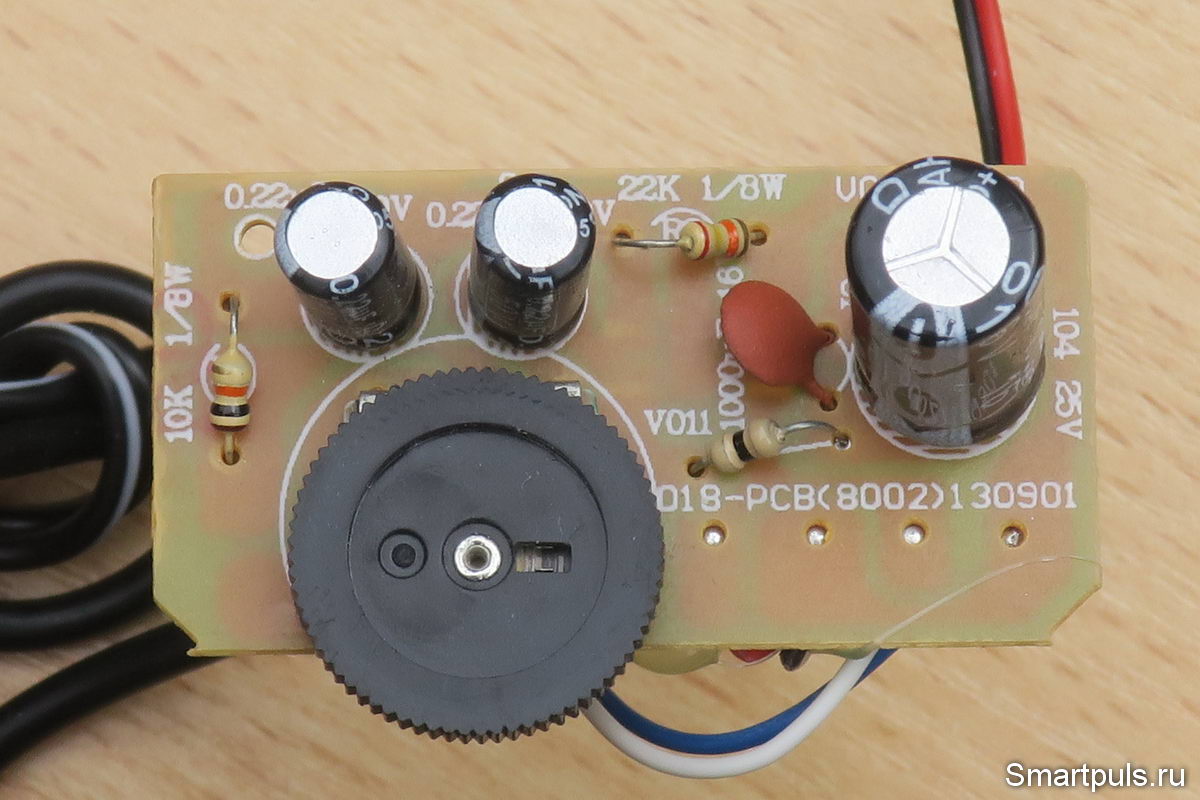

Для проформы посмотрим на верхнюю сторону платы:

Здесь после осмотра нижней стороны уже никакого компромата не обнаруживается; зато по номиналам резисторов можно рассчитать коэффициент усиления, он составляет для одного из плеч мостового выхода 2.2; а суммарно для двух плеч, соответственно, 4.4.

Кстати, номинал переменного резистора регулировки громкости - 50 кОм.

Тут надо сказать, что монофонические колонки тоже имеют право на существование и массово присутствуют в продаже, особенно - в виде простых Bluetooth-колонок.

И "криминал" тут состоит не в том, что они монофонические, а в том, что производитель, и вслед за ним - продавцы, объявляют их стереофоническими по системе 2.0 (простое стерео). То есть - обманывают потребителя. Отбрасывание сигнала одного из каналов - тоже, конечно, "криминал" - даже для монофонических колонок.


Возможные стратегии доработки и сама доработка

В принципе, можно пользоваться этими колонками "как есть" - многие потребители пользуются, и ничего плохого не замечают (судя по отзывам).

"Довести до ума" их можно двумя способами: сделав их полноценными стереоколонками, или же можно пойти по упрощённому пути: оставить монофоническими, но "вернуть к жизни" второй, смешав сигнал от него с первым каналом.

Первый вариант - достаточно сложен. Нужно либо "упаковать" в корпус главной колонки малогабаритную плату стереоусилителя, либо столь же малогабаритную плату для приёма сигнала от компьютера по USB (пример описан в статье Саундбар для монитора своими руками). Совсем радикальный вариант - вообще выбросить всю электронную начинку колонок и подключить небольшой и недорогой внешний усилитель.

Второй вариант - проще: достаточно добыть нормальный аудио-кабель с трёхконтактным штырьком 3.5 мм, и подключить два стереоканала к имеющейся плате, смешав их сигналы парой резисторов. Правда, колонки при этом останутся монофоническими, но хотя бы не пропадёт сигнал одного из каналов.

Такой вариант тоже можно допустить, поскольку колонки - явно не аудиофильского класса и отвечают только минимальному требованию "лишь бы был звук".

Доработка - очень проста, достаточно иметь паяльник, пару резисторов и прямые руки.

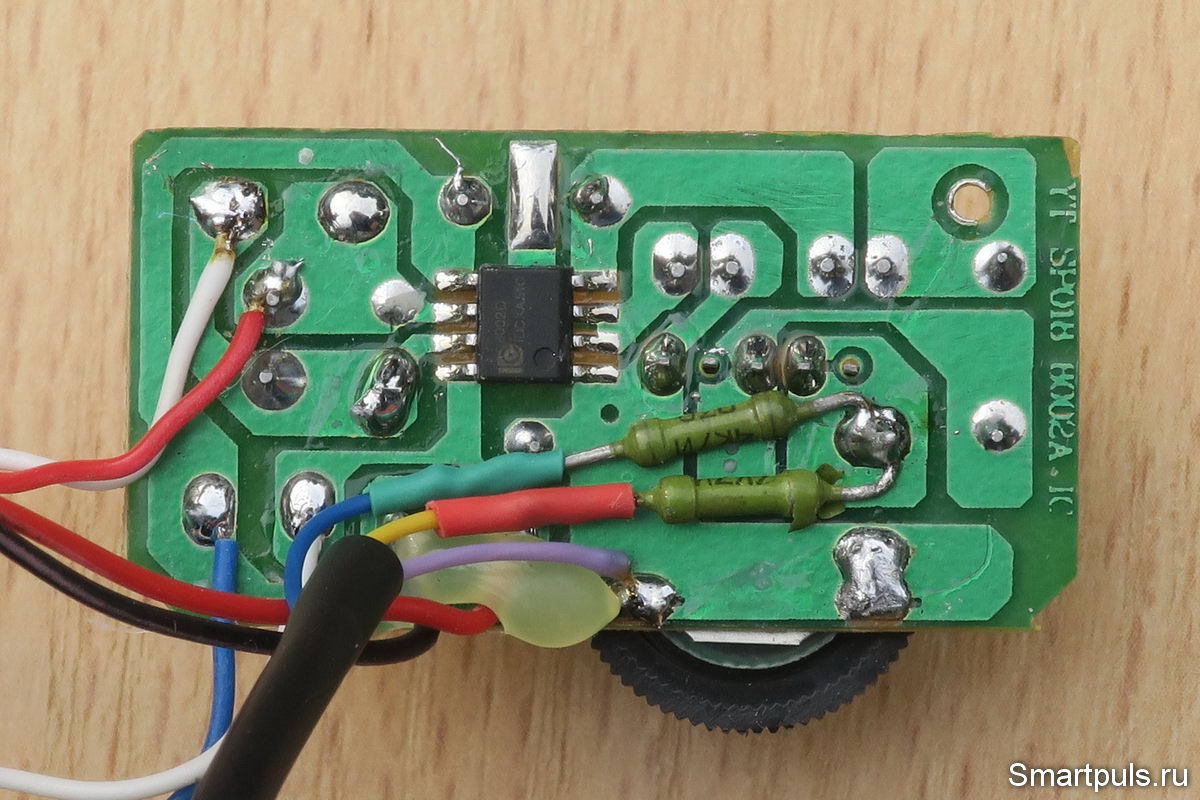

Вот как доработка выглядит на плате:

В данном случае для смешивания сигналов двух каналов были выбраны резисторы номиналом 4.7 кОм. Выбирать резисторы с большими номиналами нет смысла, так как на они уже будут снижать уровень сигнала и ухудшать соотношение сигнал/шум. Но и менее 1 кОм тоже выбирать не надо, так как иначе эти резисторы будут создавать излишнюю нагрузку на каналы источника сигнала.

Вот и вся доработка.


Окончательный диагноз

В материале был разобран сложный случай "китайщины" - когда устройство относительно благопристойно выглядит, и даже работает; но тем не менее, потребитель оказывается жестоко обманут.

На риторический вопрос "А что Вы хотели за такие деньги?" есть не менее риторический ответ: мы хотим не качества на два доллара от товара за один доллар, а банальной честности - чтобы потребитель знал, что он получает и чем жертвует.

Если вдруг кого-то всё-таки такие колонки заинтересовали, то купить их можно на Яндекс.Маркет (и не только). Цена на дату публикации - около 220 - 380 российских рублей (проверяйте - цена может меняться, особенно при резких изменениях курсов валют). Реклама. ООО «Яндекс Маркет», ИНН 9704254424

Всем спасибо за внимание!
