Аутентичная Bluetooth ретро-колонка своими руками

Предисловие

В статье будет описана переделка старого транзисторного приёмника во вполне современную Bluetooth звуковую колонку в стиле ретро. В результате будет получено абсолютно аутентичное изделие, как будто эту Bluetooth-колонку изготовили где-то в 1960-х или 1970-х годах, когда никакого Bluetooth ещё не существовало!

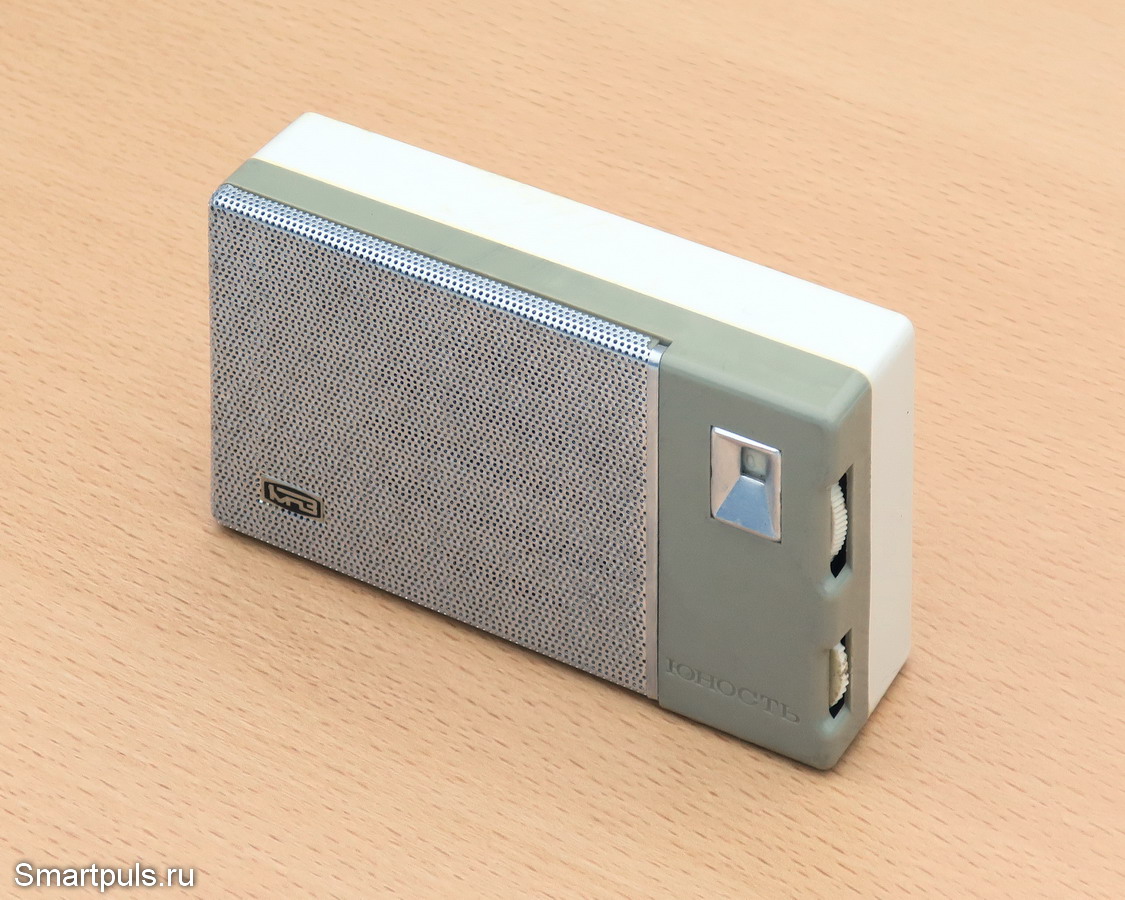

Так выглядел исходный транзисторный приёмник; и готовая Bluetooth-колонка, соответственно, выглядит точно также:

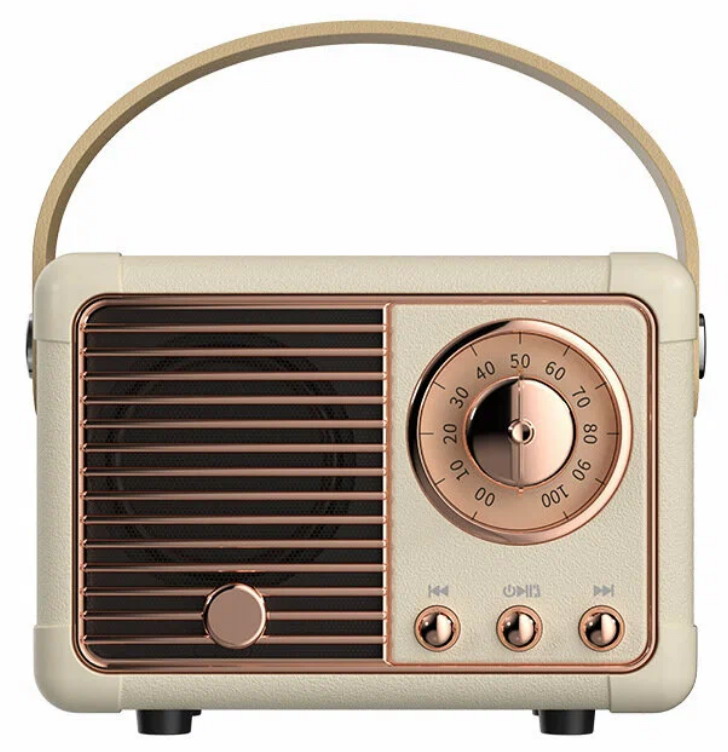

Конечно, купить готовую ретро-колонку сейчас - не проблема, они массово представлены на рынке в виде недорогих китайских изделий:

Но извините, друзья, это же - просто кич! Для справки: кич (китч) - это пошлый, безвкусный или слащавый стиль в искусстве и дизайне. Мы пойдём другим путём!

В статье будет описана только общая канва переделки транзисторного приёмника в Bluetooth колонку; так как, в зависимости от конкретной модели приемника, могут быть свои особенности.


Оглавление

1. Исходные компоненты для сборки винтажной Bluetooth-колонки, подготовка к доработке и её стратегия


2. Изготовление ретро Bluetooth колонки своими руками


3. Окончательный диагноз и где взять требуемые компоненты

Исходные компоненты для сборки винтажной Bluetooth-колонки, подготовка к доработке и её стратегия

Начнём с корпуса. Корпус винтажной Bluetooth колонки - это старый транзисторный приёмник. Найти можно в семейном архиве, либо подобрать на сервисах вторичного рынка вещей (обычно они там присутствуют в разделе "Коллекционирование"; есть как дорогие, так и дешевые экземпляры).

При этом надо иметь в виду, что тем крупнее и мощнее динамик транзисторного приёмника, тем мощнее и громче получится Bluetooth колонка.

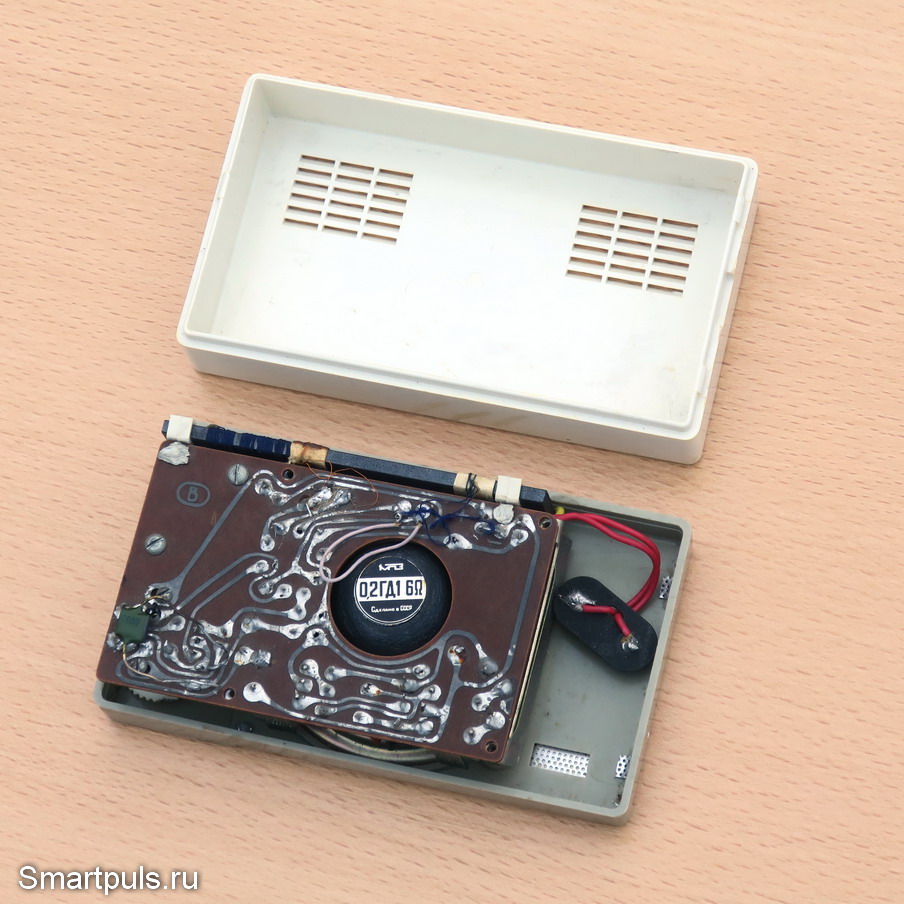

Производим вскрытие транзисторного приёмника:

Приемник питался от батарейки "Крона". Это хорошо, так как размер отсека для "Кроны" хорошо подходит для установки литиевого аккумулятора типоразмера 14500 вместе с держателем.

Наличие прорезей в задней крышке приёмника - это тоже "плюс": на ней можно будет закрепить второй динамик. Из-за малого пространственного разноса основного и дополнительного динамика настоящего стереозвука мы не получим, но зато и не дадим пропасть звукам, исходящим от второго канала.

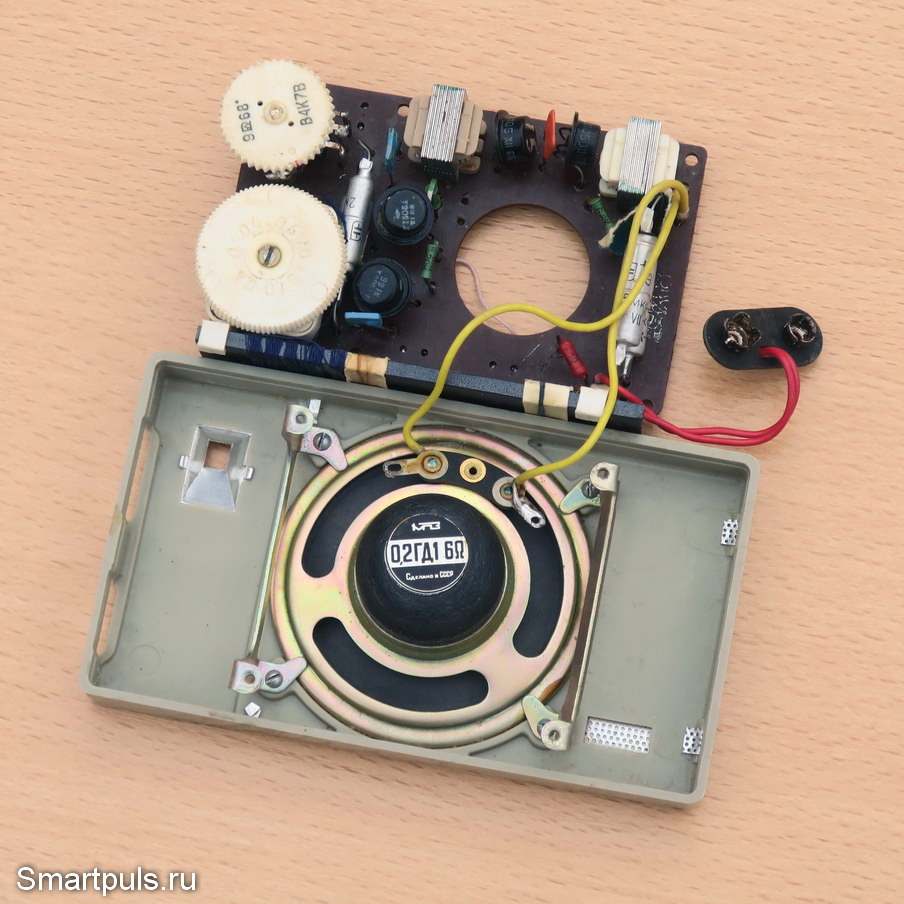

Разбираем приемник дальше.

Дальше потребуется отпаять от печатной платы приёмника все элементы, кроме элементов регулировки. Пустая плата будет конструкционной основой для элементов Bluetooth колонки, а элементы управления должны остаться, чтобы в корпусе приемника на их месте не осталось бы дыр, портящих внешний вид. При этом выключатель транзисторного приемника будет выполнять ту же функцию и для Bluetooth колонки!

Электронной основой будущей Bluetooth колонки послужит готовая Bluetooth-плата с Алиэкпресс:

Этот Bluetooth модуль MH-M38 (обзор) уже содержит два усилителя мощности D-класса; так что нам не придётся "городить огород" и озадачиваться сборкой и размещением усилителя для колонки.

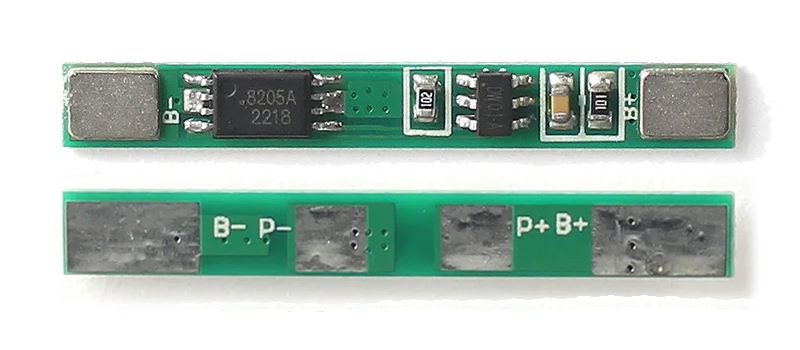

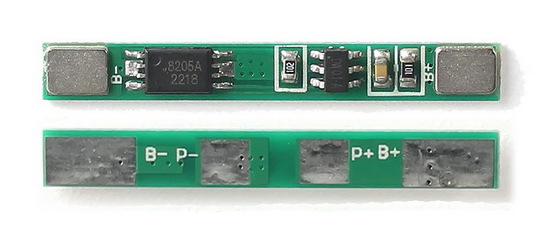

Для предотвращения переразряда аккумулятора необходима плата защиты, например, такая:

Эта плата рассчитана на ток 3 А; меньше нельзя, больше - можно.

Кроме того, для работы потребуются следующие комплектующие:

- Литий-ионный аккумулятор типоразмера 14500;

- Держатель для аккумулятора;

- Динамик с тонкой конструкцией;

- Светодиод;

- Пара электролитических конденсаторов небольших габаритов номиналом 100-200 мкФ * 6.3 В или около того.

Динамик, возможно, получится извлечь из неиспользуемого телефона или планшета; электролиты - из какой либо вышедшей из строя аппаратуры; а всё остальное можно купить также на Алиэкспресс.


Изготовление ретро Bluetooth колонки своими руками

Далее будет описан процесс изготовления для данного конкретного случая; но общие принципы могут быть применены и в других случаях.

Первая сложность: Bluetooth-плату оказалось невозможно закрепить на плате транзисторного приёмника ни вертикально, ни горизонтально: она не вписывалась в габариты.

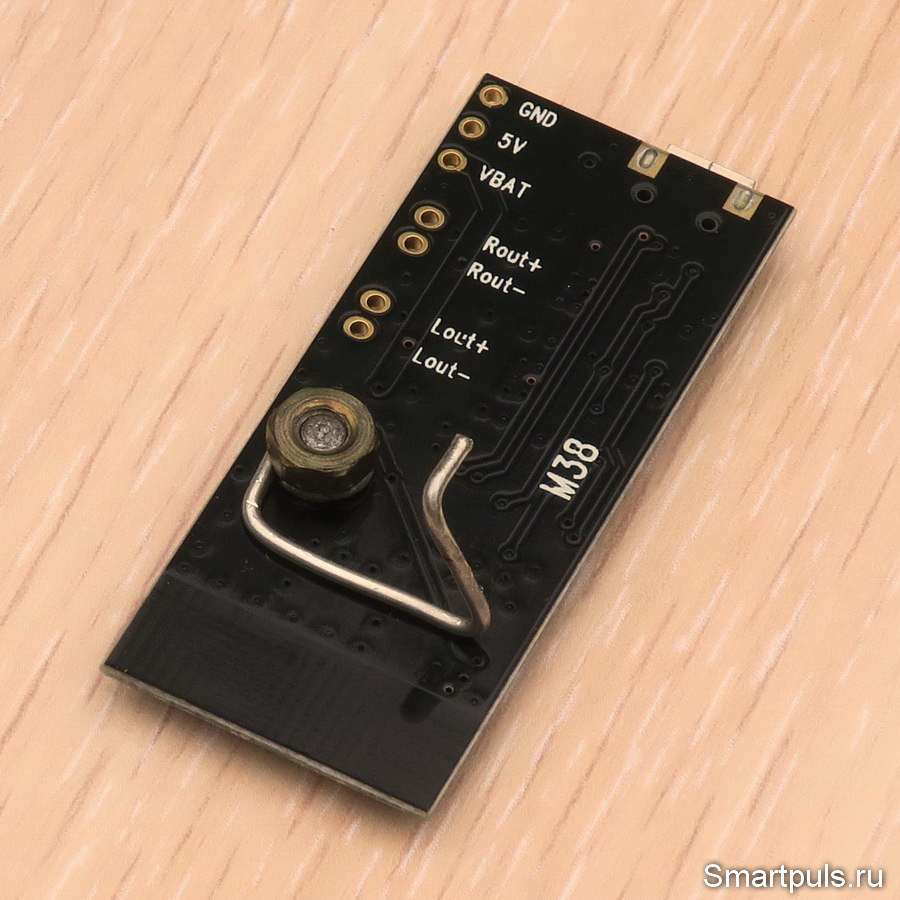

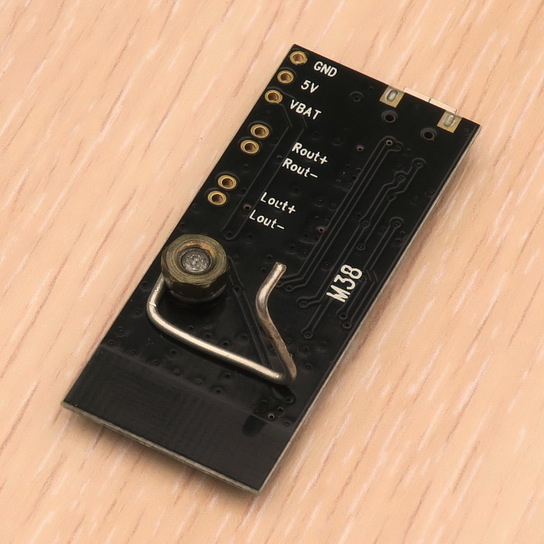

Пришлось сделать из толстой проволоки уголок для её размещения под наклоном:

Кроме того, здесь же к контактам VBAT и GND припаиваем один из электролитических конденсаторов 200 мкФ * 6.3 В, ибо этого требует datasheet на усилители D-класса, размещённые на этой плате.

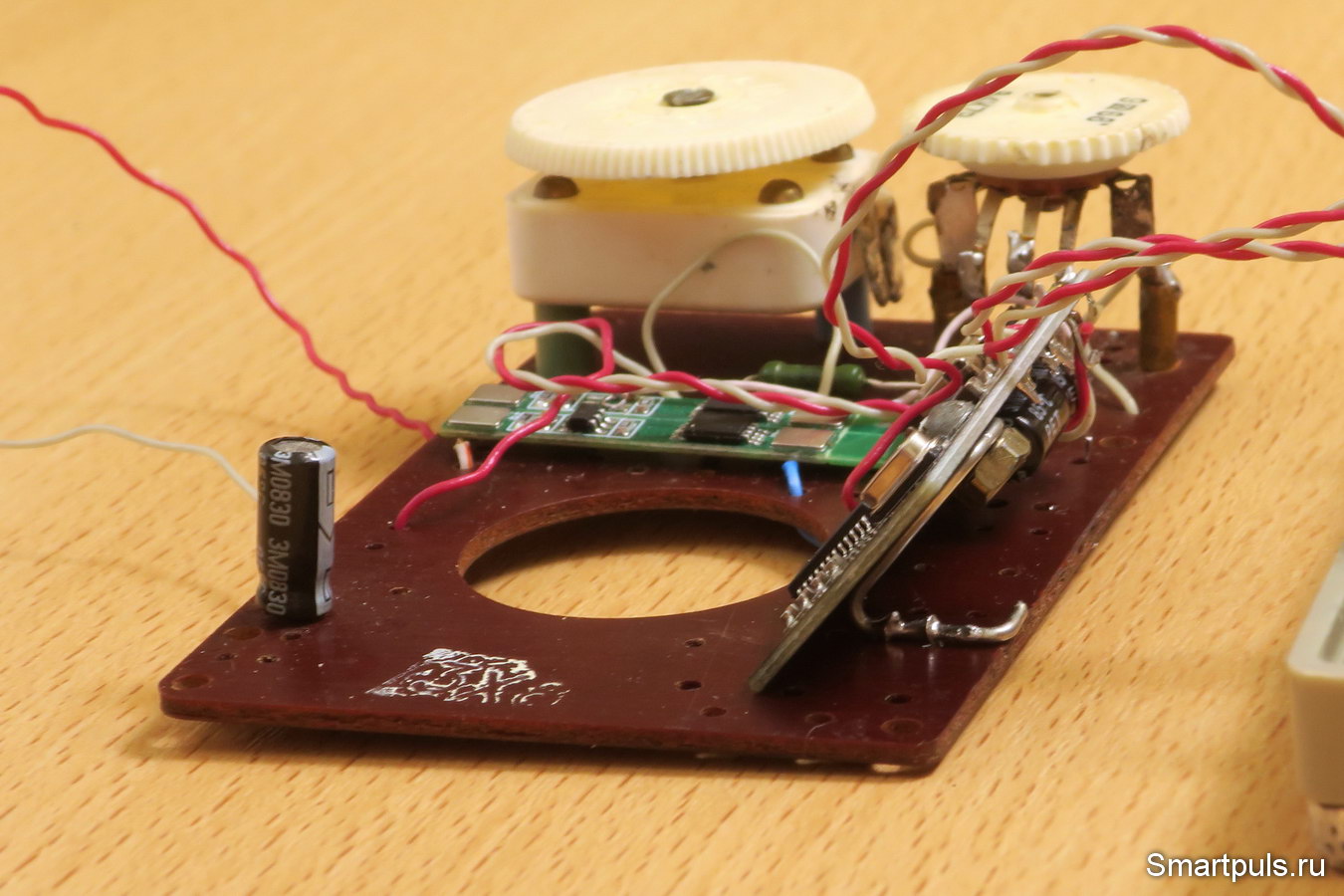

Так выглядит этот Bluetooth-модуль, размещенный на плате транзисторного приёмника:

Теперь - не совсем простой вопрос с питанием ретро-колонки.

От контактов аккумулятора проводники идут на плату защиты лития к контактам B+ и B-:

Соответственно, контакты P- и P+ должны идти далее на выключатель колонки и на её основную схему.

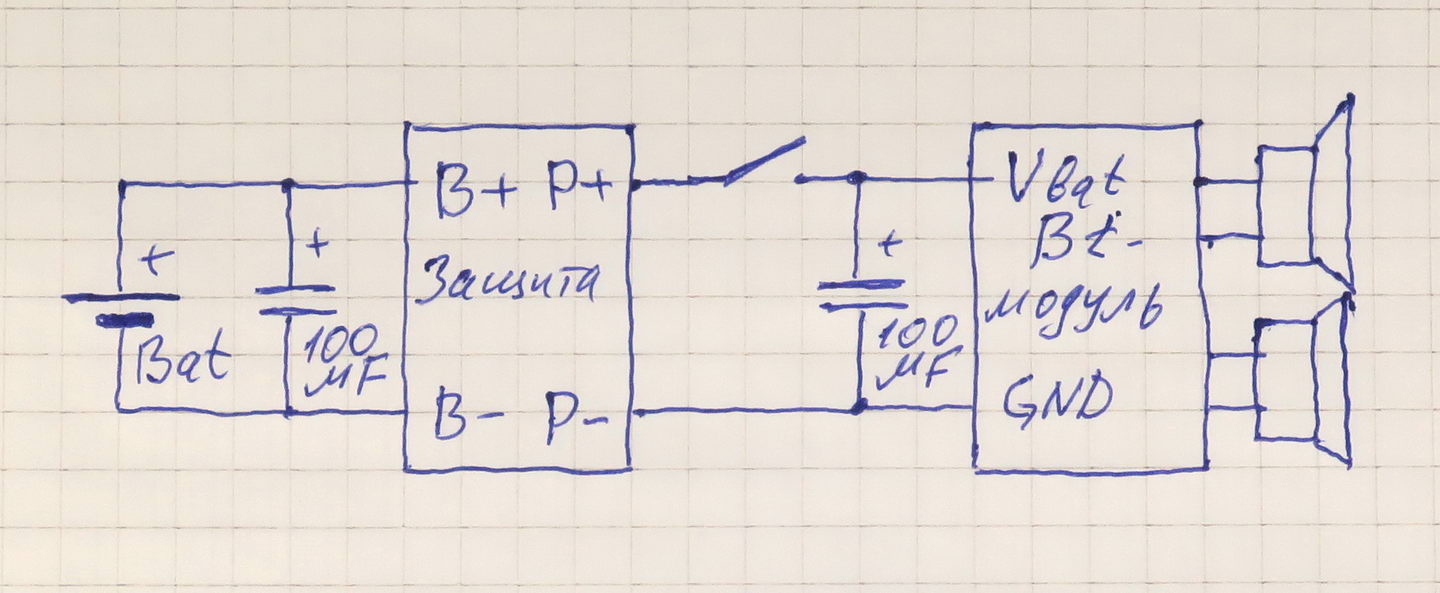

То есть, если с выключателем всё в порядке, то схема питания имеет такой простой вид:

Но выяснилась проблема: за годы лежания приёмника контакты выключателя окислились; и даже после чистки их сопротивление составляло несколько Ом, что никак не подходит для нормальной работы колонки.

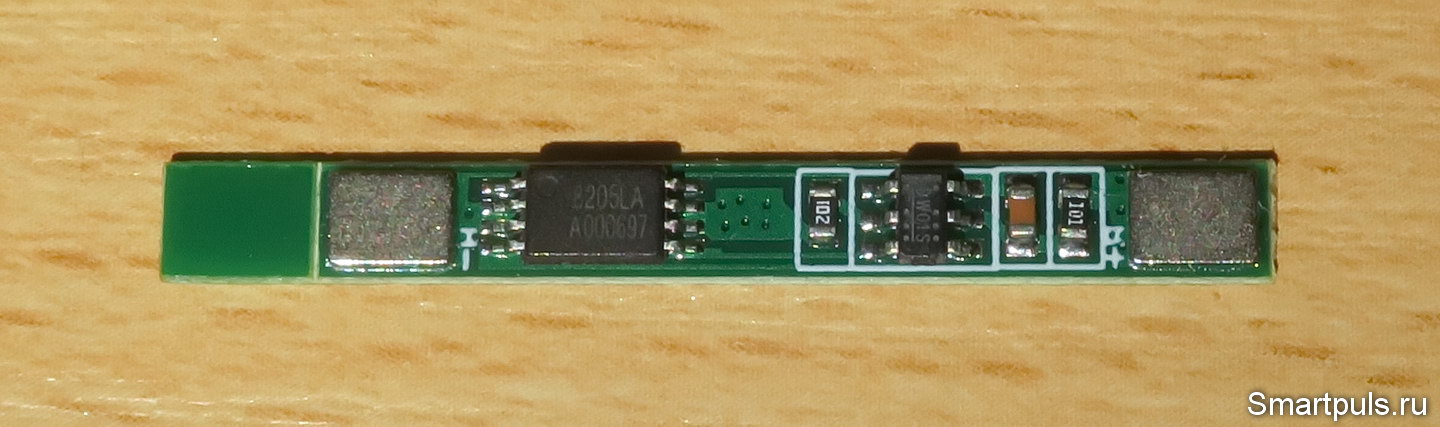

Пришлось подключить последовательно ещё одну такую плату просто в качестве ключа (с отпаянным контроллером DW01).

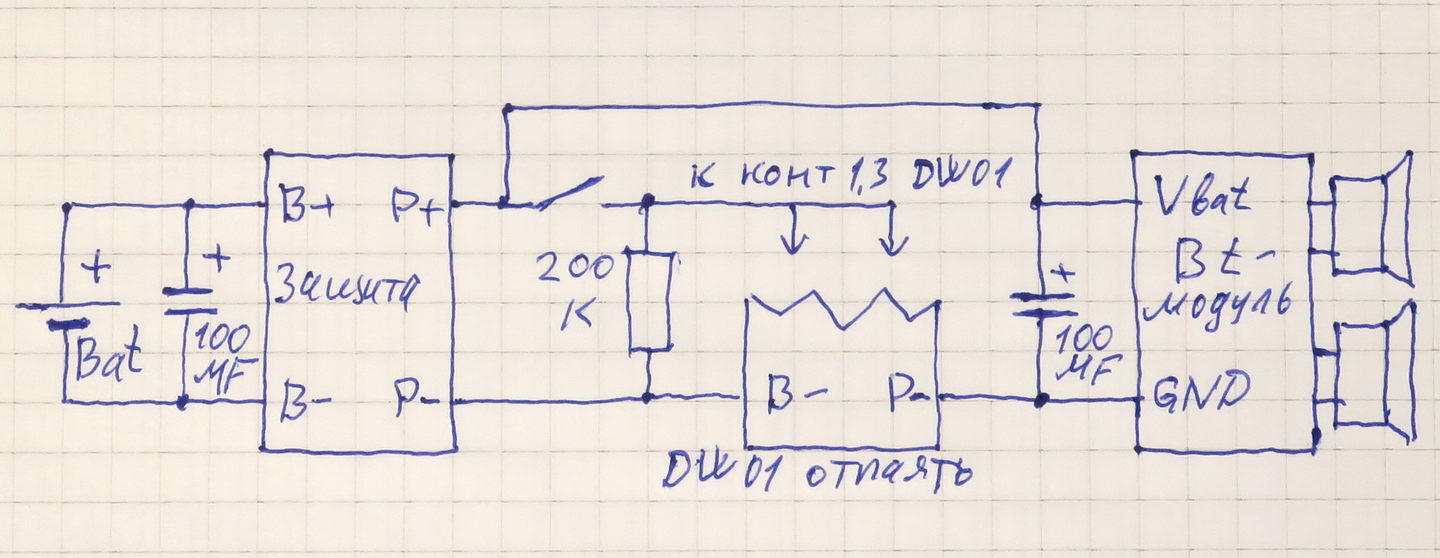

Схема питания стала более сложной:

Выключатель питания был подключен к плюсу питания (контакт P+ первой после аккумулятора платы защиты), а второй контакт был через резистор 200 кОм притянут к минусу питания (контакт P- первой платы защиты) и точка их соединения подключена к бывшим выходам управления DW01 (контакты 1 и 3).

Контакт B- второй платы был подключен к контакту P- первой платы, контакт P- второй платы соединён с "землёй" основной схемы колонки, контакт P+ второй платы просто брошен в воздухе.

То есть выключение схемы осуществлялось через "землю", а не через плюс питания.

В принципе, вторую плату защиты, подключенную в качестве ключа, можно было бы заменить банальным MOSFET-ом (но достаточно мощным, т.е. с малым сопротивлением в открытом состоянии, чтобы на нём не было потерь мощности усилителей).

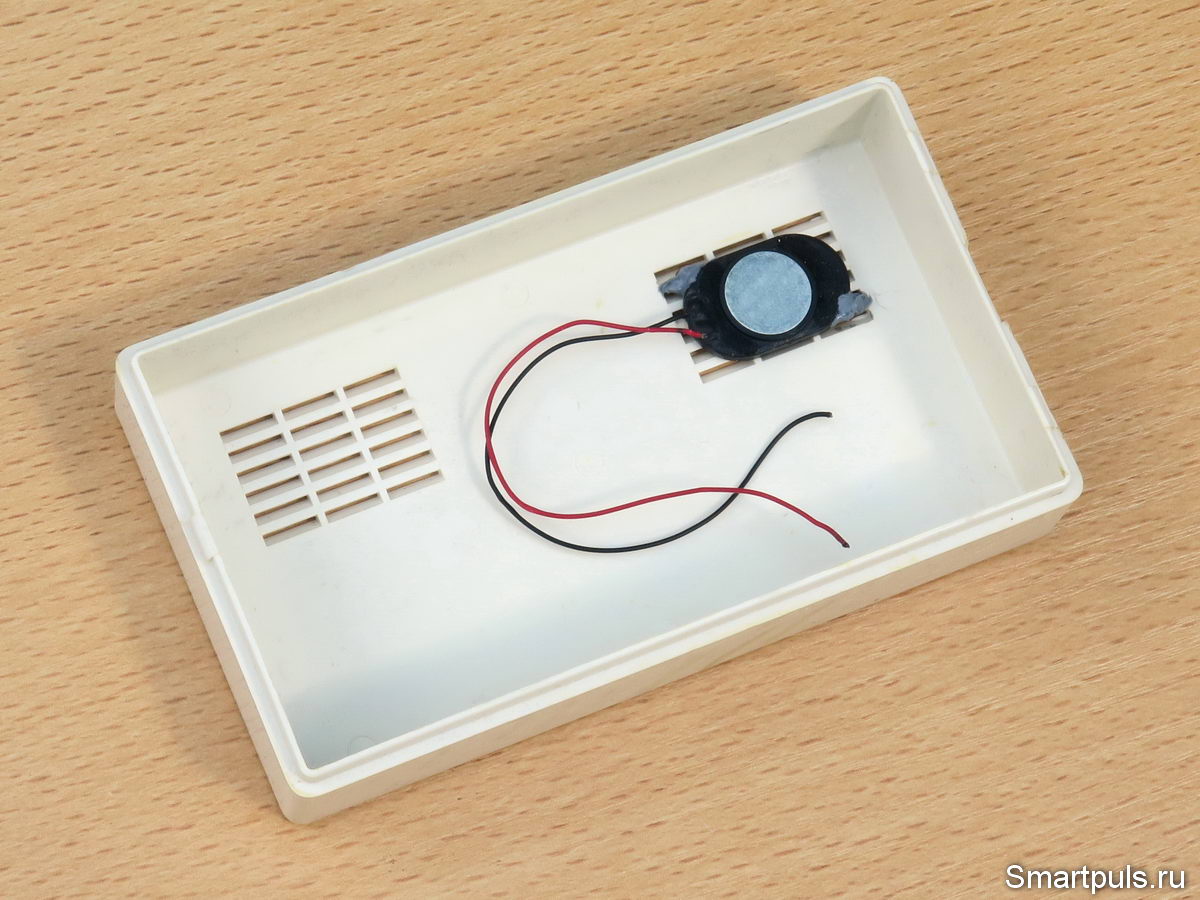

Второй (плоский) динамик был закреплён на задней крышке приёмника с помощью двух капель объёмного (силиконового) клея:

Перед окончательной сборкой проводники, идущие от динамика, были на расстоянии около 2 см от динамика приклеены к задней крышке, чтобы при открытии / закрытии крышки не отломились в месте их пайки к динамику.

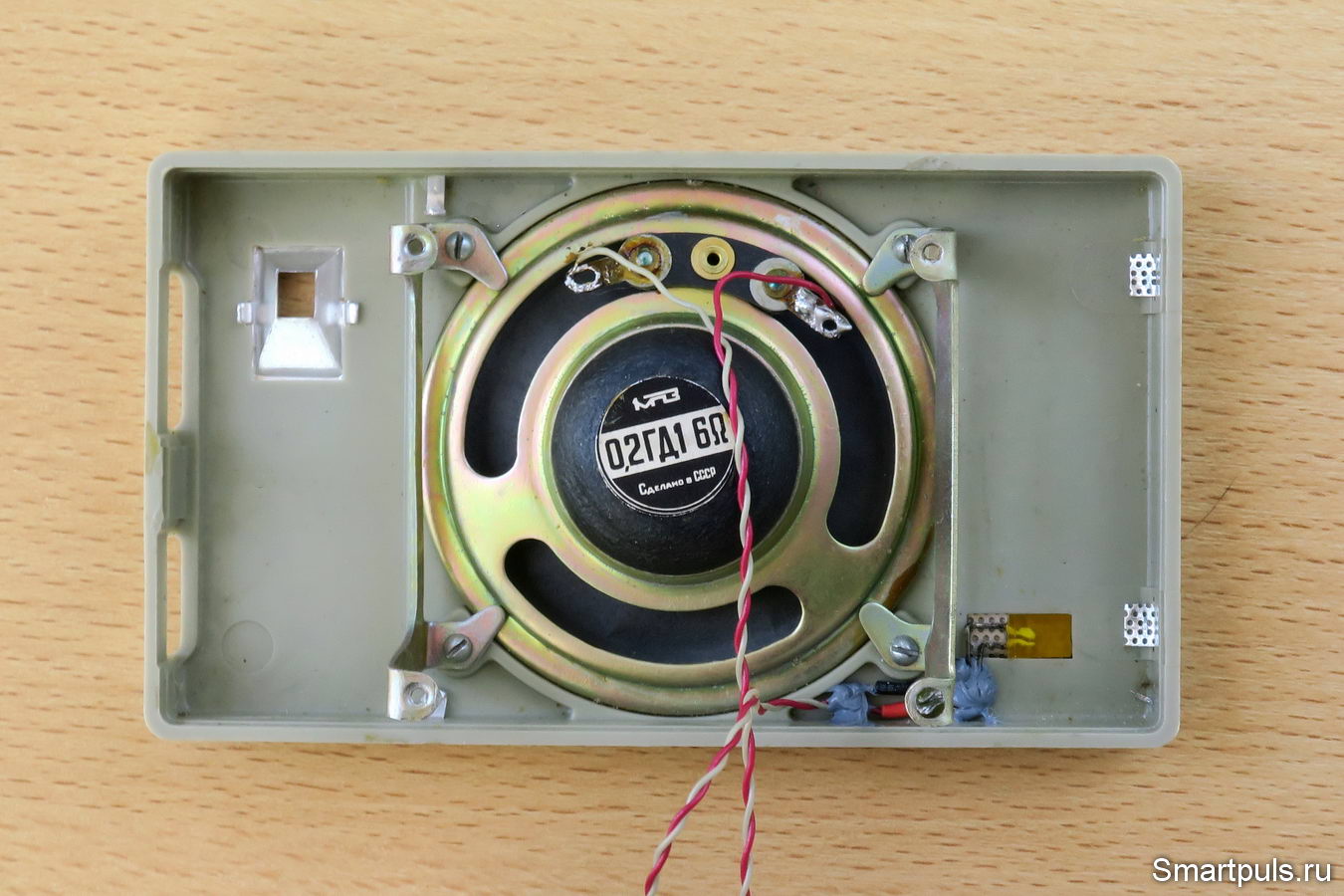

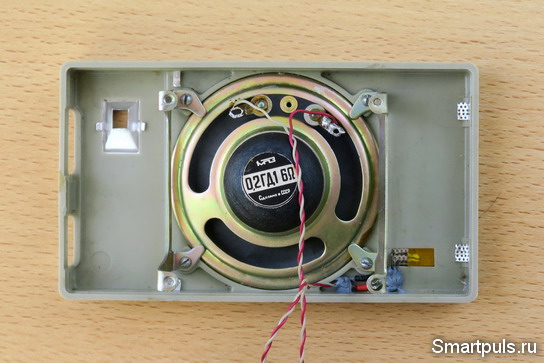

Теперь посмотрим на переднюю панель приёмника с основным динамиком:

Здесь надо обратить внимание на желтый прямоугольный светодиод в правом нижнем углу панели. Он соединён параллельно индикаторному светодиоду на Bluetooth модуле MH-M38 и показывает пользователю состояние соединения Bluetooth и просто факт включения устройства. Светодиод также закреплён с помощью силиконового клея, которым приклеены к передней панели его ножки.

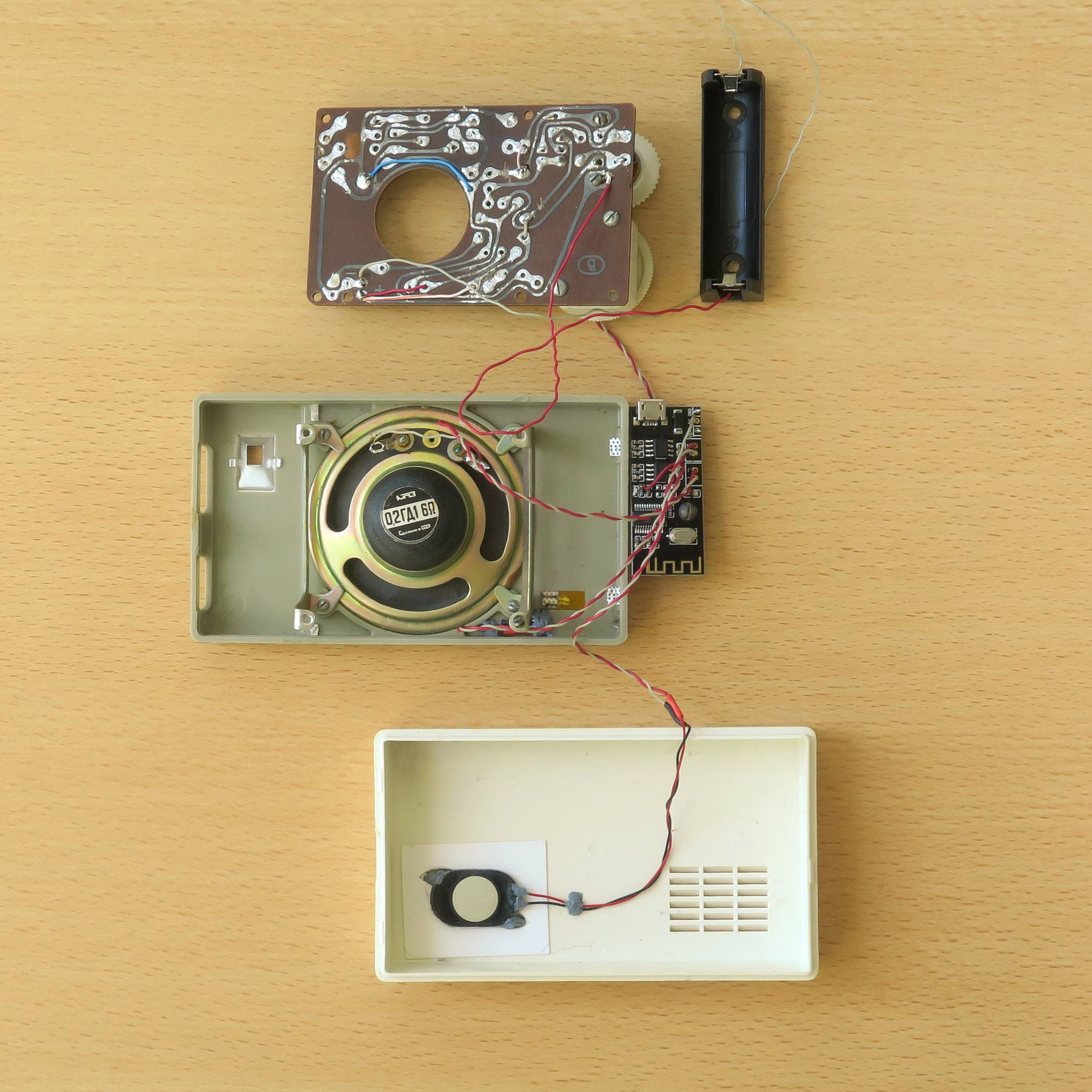

Вот как выглядела вся схема перед окончательной сборкой и установкой в корпус приёмника:

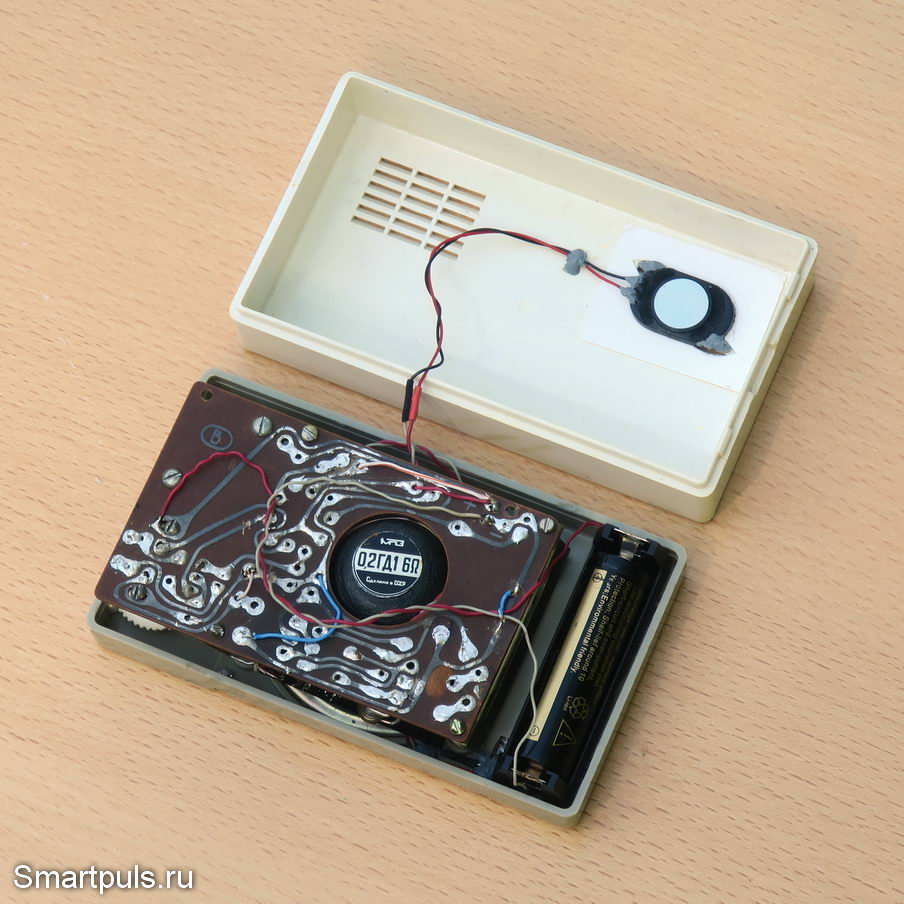

После установки всех компонентов в корпус, но до закрытия задней крышки, система выглядела так:

Держатель аккумулятора закреплён на передней панели приёмника с помощью двухстороннего скотча (потребовалось уложить скотч толщиной 1 мм в два слоя, иначе мешали контактные ножки держателя).

Фотографии внешнего вида этой винтажной Bluetooth-колонки после сборки не будет, так как он ничем не отличается от вида исходного транзисторного приёмника (фото в самом начале статьи).

Испытания показали полную работоспособность колонки, хотя при этом слабо воспроизводились низкие частоты (особенность динамиков и корпуса).


Окончательный диагноз

Поставленная задача - сделать абсолютно аутентичную ретро Bluetooth колонку своими руками, - была полностью и, можно сказать, безупречно выполнена.

В отношении качества звука такую звуковую колонку можно упрекнуть в почти полном отсутствии низких частот (басов), но это определяется физическими параметрами корпуса колонки и исправлению не поддаётся.

Колонка потребовала лишь небольших расходов, но в плане вложенного труда "повозиться", конечно, пришлось. Но "возня" эта увлекательная, и даже потребовавшая креативных решений (вроде установки с наклоном Bluetooth модуля).

Колонка хорошо подходит для несложной музыки или речи (прослушивание аудиокниг). Для сложной музыки с широким спектром (рок-музыка, или наоборот, классическая музыка), колонка не очень подходит: будут "зарезаны" низы, и практически полностью будет отсутствовать стереоэффект.

Возможно использование колонки и для приколов: можно, например, в шутку объяснить знакомым, что древние транзисторные радиоприёмники с диапазоном средних волн (частота около 1 МГц), оказались работоспособными на 2400-ой гармонике, благодаря чему ловят сигналы Bluetooth (2.4 ГГц). :)

Теперь - о том, что где купить для ретро колонки (или же собрать самому).

Купить Bluetooth модуль MH-M38 можно на Aliexpess, цена на дату обзора с учетом доставки - около $1.5. Если ссылку не видно, то отключите, пожалуйста, блокировщик рекламы для этого сайта. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

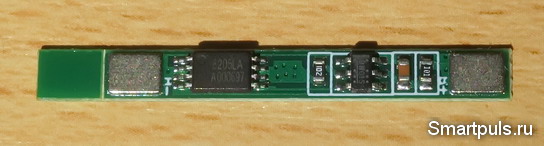

Купить плату защиты тоже можно на Aliexpress, цена на дату публикации - около $0.8. Но иногда плату защиты можно добыть бесплатно из вышедшего из строя аккумулятора (подробности - в статье). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Литий-ионный аккумулятор типоразмера 14500 вместе с зарядным устройством можно купить у этого продавца на Алиэкспресс (выбрать опцию "4 battery and charger" из 8-ми вариантов поставки), цена за всё на момент составления обзора $13.4. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158. Но есть вариант: купить аккумуляторы отдельно, а зарядное устройство сделать почти бесплатно из использованного вейпа (ссылка), или же из лампочки для фонарика и платы защиты (ссылка).

Держатель для аккумулятора 14500 можно купить здесь. Цена - около $0.7. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158. У него есть недостаток: плюсовой и минусовой контакты абсолютно одинаковы, можно перепутать полярность. Но ничего более подходящего по габаритам найдено не было.

Если плоский динамик для установки в качестве второго не удастся выломать из старого телефона или планшета, то его тоже можно купить на Алиэкспресс, например, здесь. Цена - около $2 за пять (!) штук. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Всем спасибо за внимание!
