Иногда они возвращаются. CD-проигрыватель почти своими руками

Предисловие: возвращение

Не так давно казалось, что "старинные" носители аудио (компакт-диски, винил, кассеты) совсем умрут, а стриминговые сервисы победят окончательно и бесповоротно. Но тут, как обычно, жизнь совершила крутой разворот: "умирающие" носители стали возвращаться!

Причины изложены, например, в этой статье. Кратко: высокое качество (без сжатия), личное владение (не требуется подписка), независимость от доступа к интернету, предсказуемость (Вы не услышите рекламу в случайном месте), осязаемый носитель с обложкой как мини-произведением искусства.

В этом обзоре-руководстве будет изложено, как сделать  проигрыватель компакт-дисков (CD) почти своими руками. Работа доведена до создания действующего макета (без корпуса).

Кликнуть для увеличения, откроется в новом окне

Почему только "почти" своими руками?! Дело в том, что в данном случае ничего не требуется собирать на уровне элементной базы, требуется только правильно соединить готовые платы и другие части плеера. И, попутно, решаем проблему, как можно использовать CD-привод в наше время.

Оглавление

1. Компоненты для CD плеера своими руками


2. Какие существуют CD/DVD приводы с интерфейсом IDE и как их можно подключить к звуковому каналу


3. Контроллер CD/DVD привода


4. Пульт дистанционного управления


5. Сборка и тест CD проигрывателя


6. Окончательный диагноз, рекомендации, ссылка на покупку

1. Компоненты для CD плеера своими руками

Для построения CD проигрывателя своими руками потребуются два основных компонента: старый CD-привод с интерфейсом IDE и контроллер для управления этим приводом (помимо очевидных компонентов: усилителя и колонок).

Потребуется и ещё один компонент, который, хотя и не назван основным, но тоже необходим: блок питания с напряжениями 5 В и 12 В. "Тонкости" будут рассмотрены в заключении.

Вернёмся к первому компоненту - к приводу.

В проигрывателе может быть использован только привод с интерфейсом IDE, а привод с более современным интерфейсом SATA не подойдёт даже с переходником SATA - IDE. Пока поверьте на слово, а подробности тоже будут изложены в "заключении".

С первым компонентом (CD-приводом) проблем нет. Даже если у Вас не сохранился Ваш древний CD-ROM (или DVD-ROM) привод, их без труда можно найти на сервисах вторичного рынка вещей бесплатно!

Со вторым компонентом (контроллером) всё сложнее. До недавних пор они вообще не производились серийно, а лишь изготовлялись в единичных экземплярах энтузиастами.

Но, как это часто бывает в истории, идеи энтузиастов подхватывает промышленность и осваивает серийный выпуск устройств по этим идеям.

В данном случае выпуск контроллеров освоили наши китайские товарищи, за что им большое спасибо!

Собственно, обзор этого контроллера и его особенностей будет, пожалуй, основной частью этого материала.

Но начнём с CD-привода.


2. Какие существуют CD/DVD приводы с интерфейсом IDE и как их можно подключить к звуковому каналу

Древние CD и DVD приводы с интерфейсом IDE производились с разными возможностями управления и немного различающимся набором выходов.

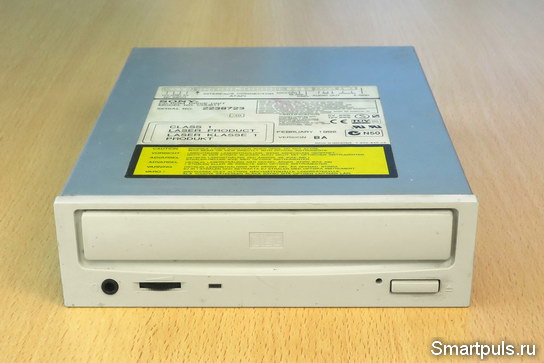

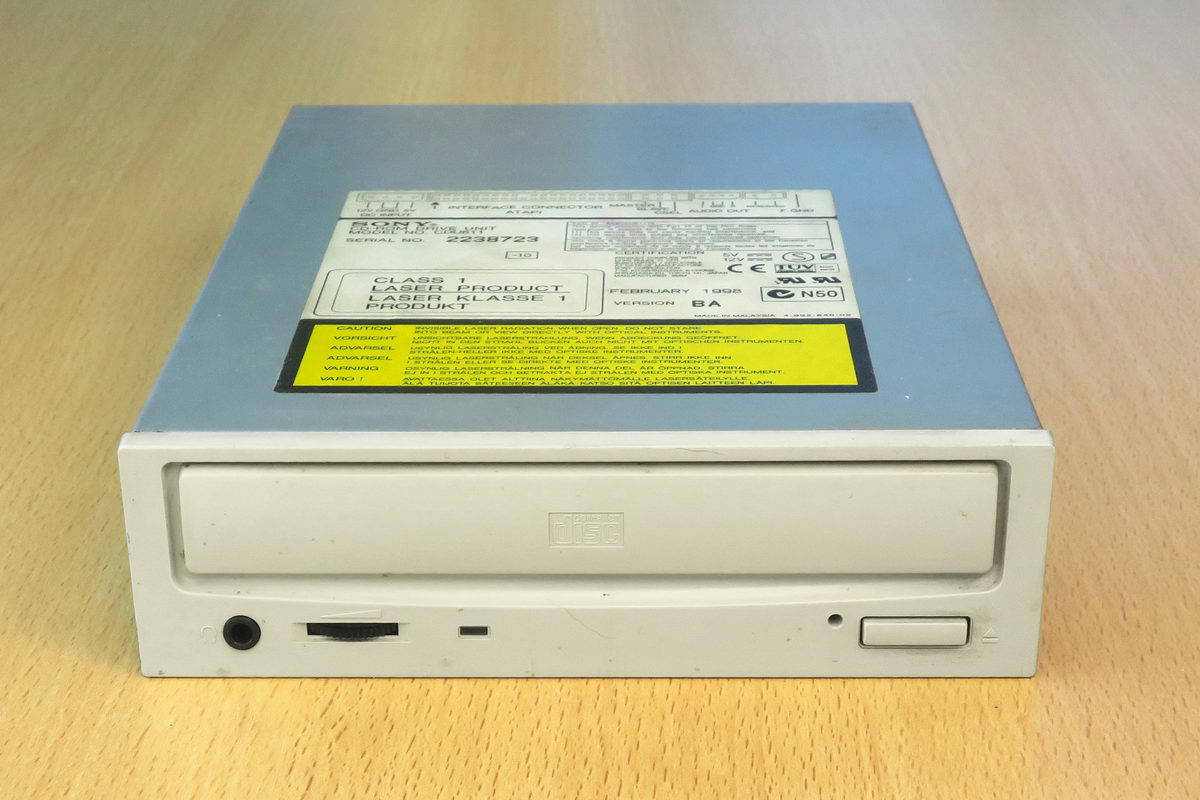

Наиболее типичный случай - это CD приводы, у которых на лицевой панели есть кнопка открытия / закрытия лотка для диска, джек 3.5 мм в качестве аудио выхода, и колёсико регулировки громкости.

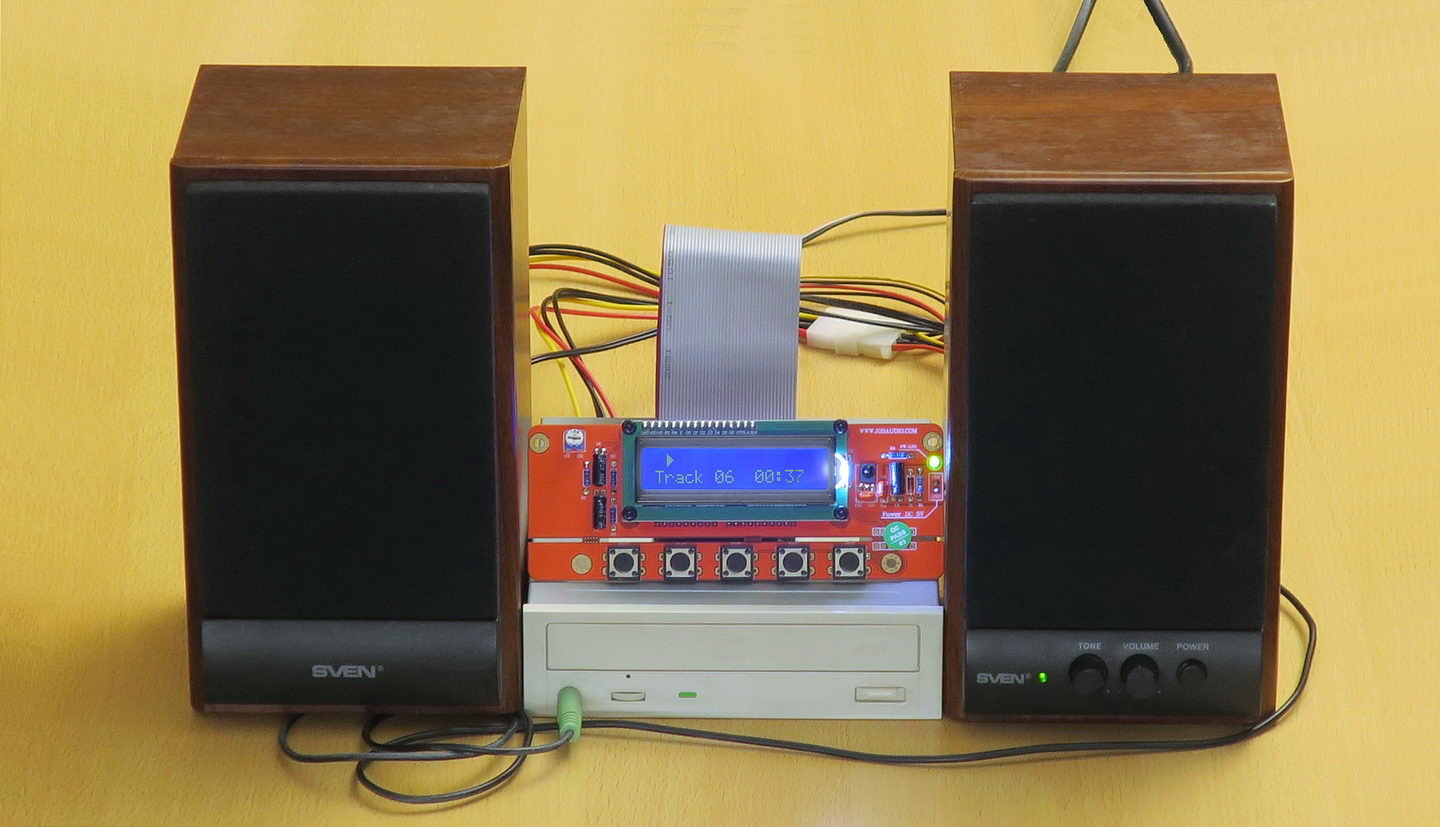

Благодаря наличию джека 3.5 мм такие приводы можно напрямую подключать к компьютерным колонкам, что очень удобно. Именно так и сделан рассматриваемый в этом материале макет (см. выше первое фото в статье).

Разумеется, компьютерные колонки в этом случае должны быть более-менее приличными. Мы ведь городим весь этот огород, чтобы слушать качественный звук, а не как из консервной банки! :)

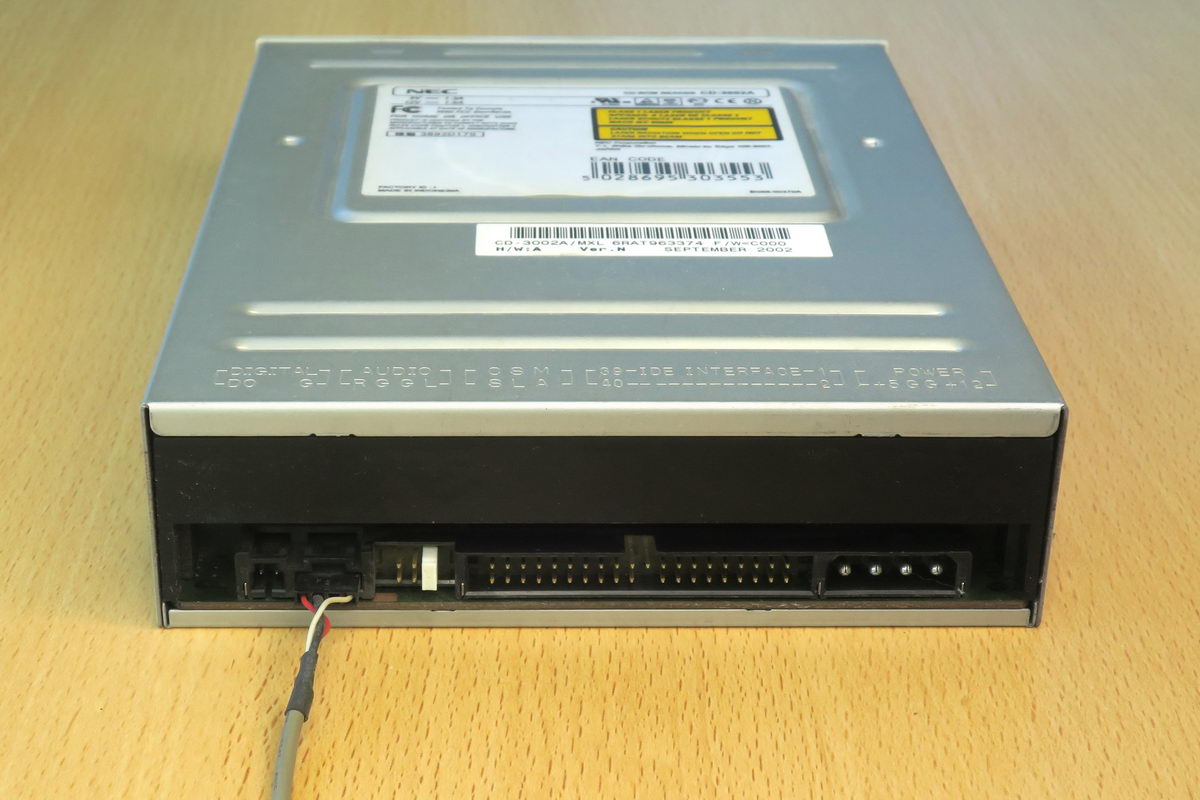

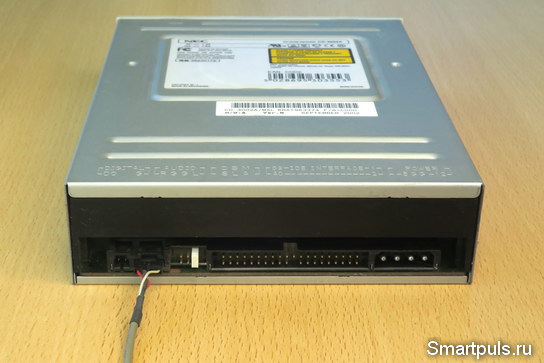

На тыловой стороне всех CD и DVD приводов находился, кроме интерфейсного разъёма, ещё один аудио выход, на этот раз в виде трёх- или четырёхконтактного разъёма для подключения к ним аудио кабеля с плоским разъёмом. Такой кабель обычно шёл в комплекте с приводом или звуковой картой.

Существовали и более продвинутые модели приводов.

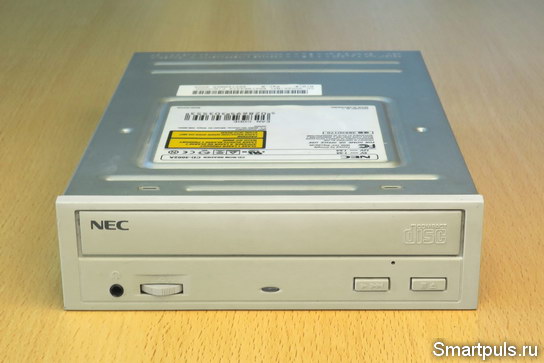

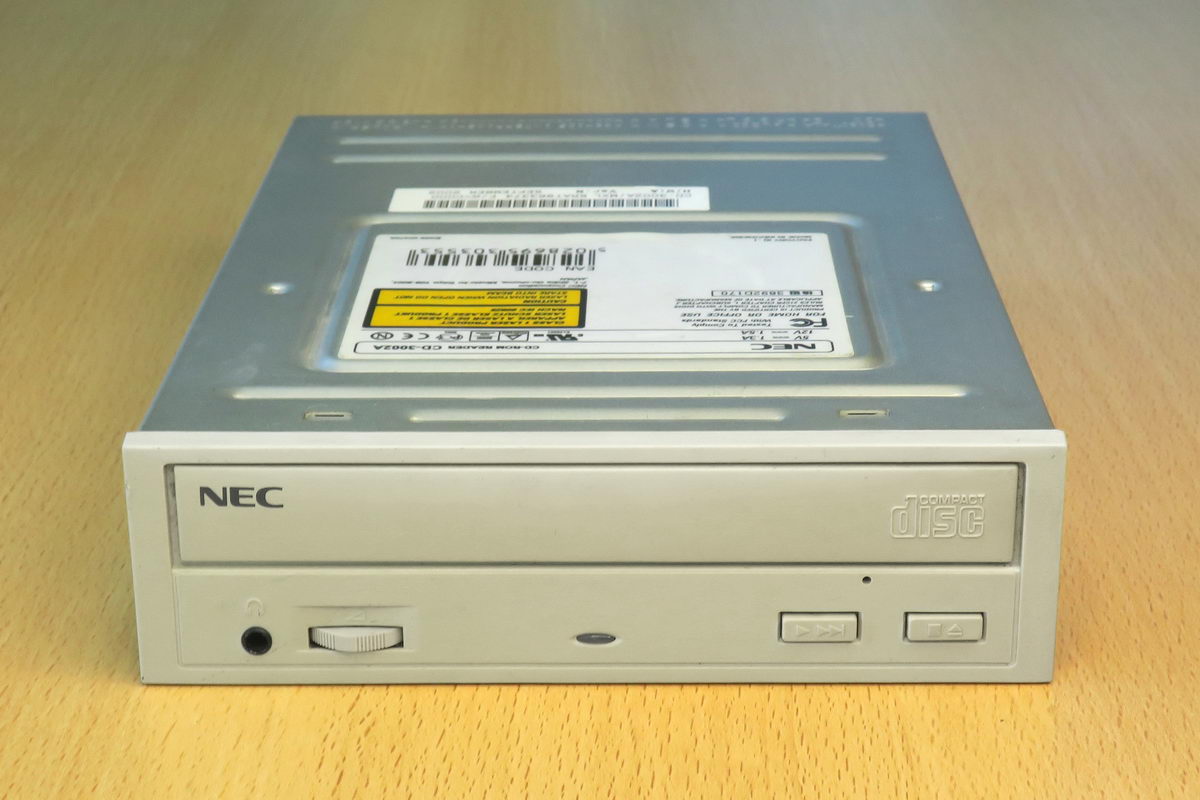

На передней панели некоторых из них, помимо кнопки открытия и закрытия лотка, была ещё одна кнопка переключения трека. В некоторых моделях было две кнопки переключения треков: вперёд и назад.

Существовали и ещё более продвинутые модели, в которых управление можно было осуществлять пультом дистанционного управления! Но это - очень большая редкость.

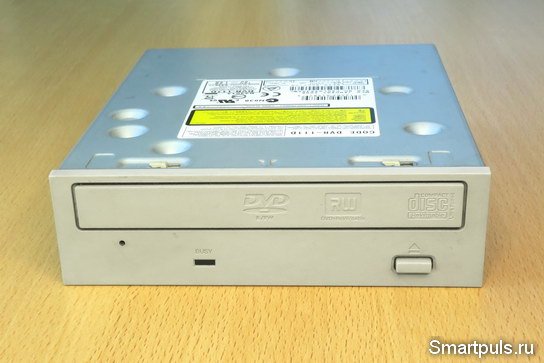

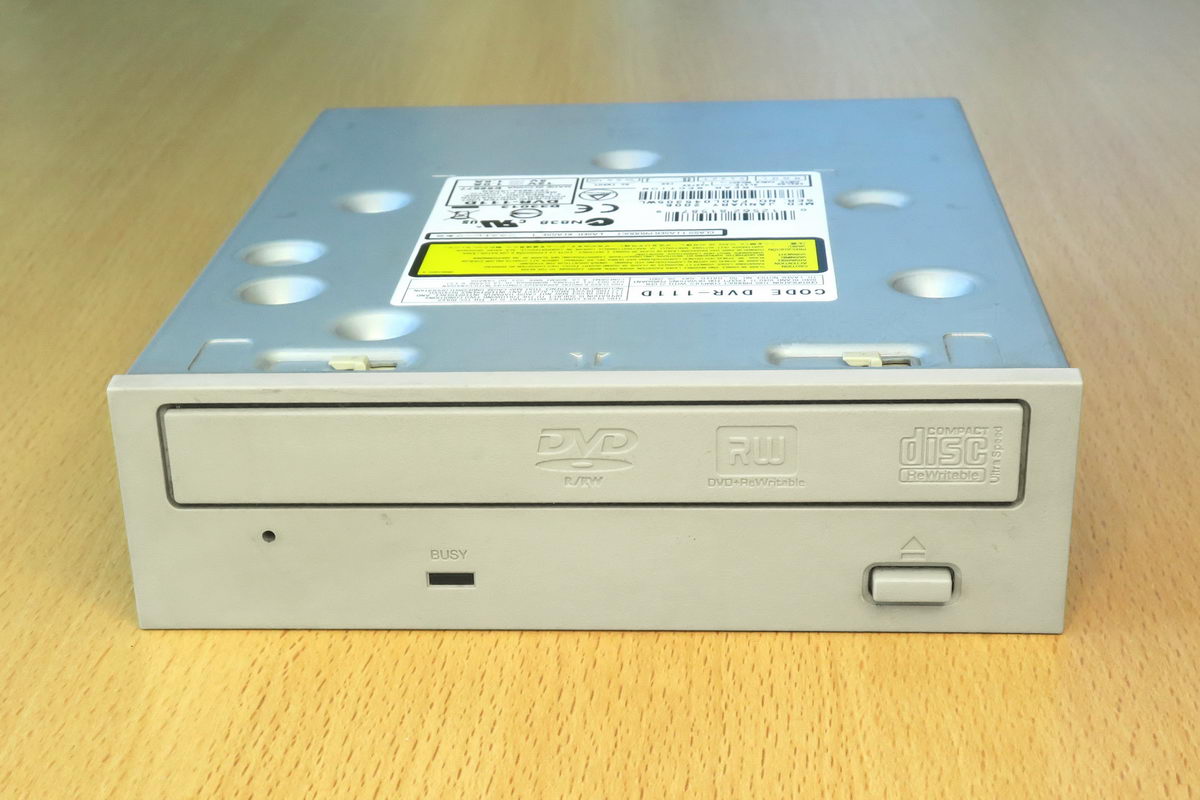

У DVD-приводов, наоборот, конфигурация передней панели была намного проще: никаких кнопок переключения треков, аудио выходов и регулировки громкости. Была только единственная кнопка - открыть/закрыть лоток.

Аудио выход у них был только один: на задней панели под плоский разъём.

Для нашей цели нам подойдёт любой из перечисленных приводов CD/DVD, только подключение будет разным.


3. Контроллер CD/DVD привода

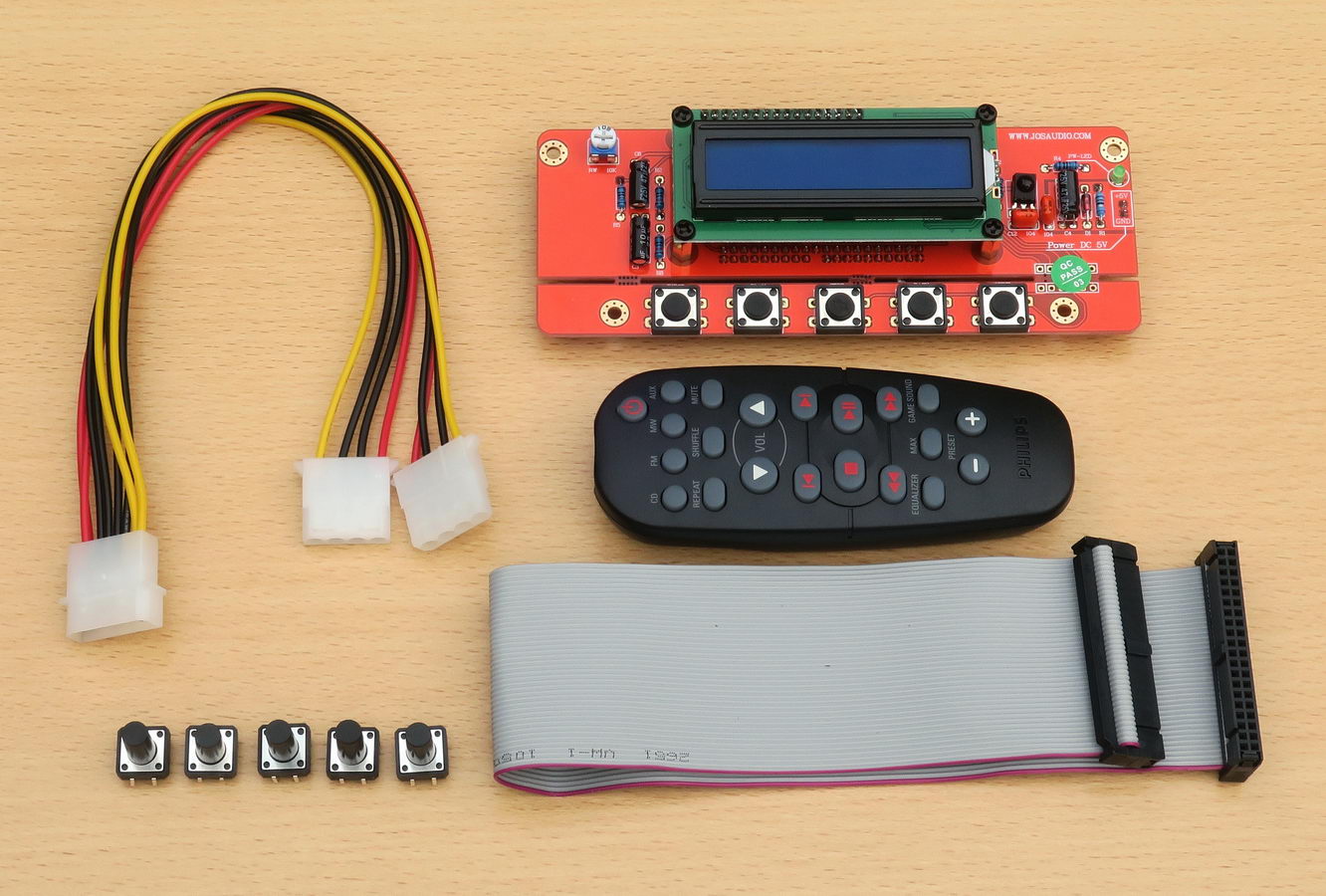

Комплектность контроллера представлена на следующем изображении:

Помимо основной платы, в комплект входит пульт ДУ, кабель-разветвитель для подключения питания, интерфейсный кабель, пять кнопок с длинной частью для нажатия.

На плате уже напаяны пять низких кнопок, но если контроллер будет расположен в углублении, то можно будет перепаять их на высокие кнопки.

Сразу надо сказать, что по какой-то причине (недосмотр продавца?) в комплекте не оказалось маленького кабеля с двухконтактным разъёмом для подключения питания +5 В к основной плате. Проблема была решена прямой пайкой проводов.

Рассмотрим подробнее отдельные части комплекта.

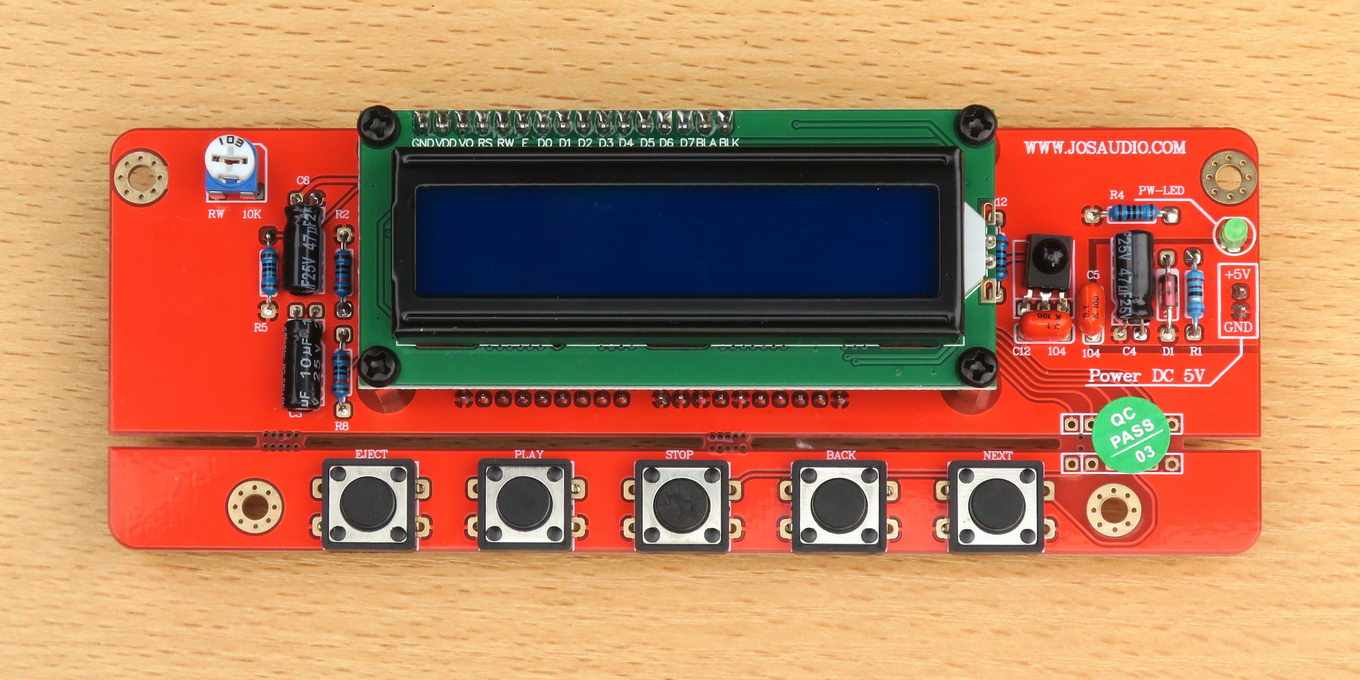

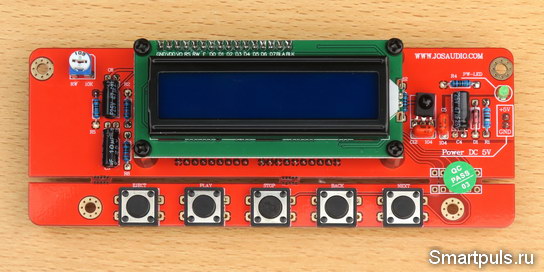

Для начала посмотрим на главный компонент - плату контроллера:

Вверху посередине расположен жидкокристаллический индикатор с крупными пикселями (графическим его назвать сложно, но символы отображает на хорошем уровне). На нижней стороне зелёной платки индикатора находится его чип-"клякса".

Слева от него - маленький белый подстроечный резистор. который регулирует контрастность индикатора. Наилучший результат получается, когда он находится именно в том положении, которое изображено на фото.

Справа расположен приёмник ИК-сигналов пульта ДУ. Работает просто, как должен.

Внизу расположены пять кнопок управления приводом со стандартными функциями (слева направо): Eject, Play, Stop, Back, Next.

Часть платы с кнопками можно отломить по линии разреза и разместить где-либо отдельно от электроники платы.

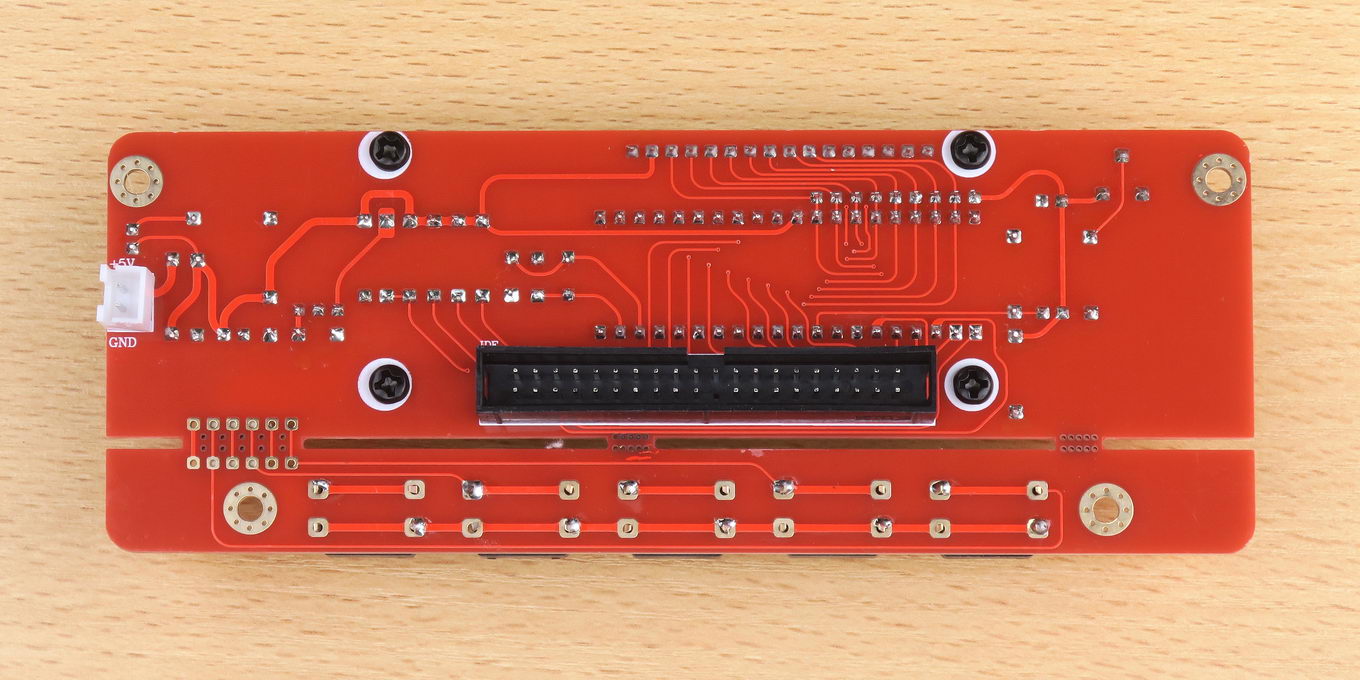

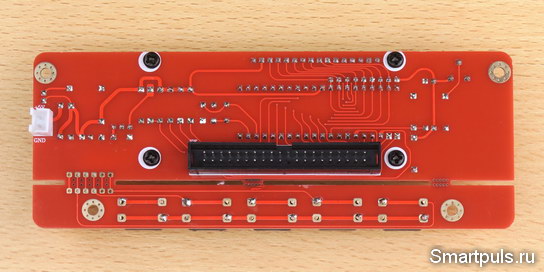

Смотрим на обратную сторону контроллера:

Здесь расположены два разъёма: большой интерфейсный и маленький белый двухконтактный разъём для питания (у левого края платы).

Как уже говорилось, за отсутствием кабеля для разъёма питания пришлось просто припаять провода к соответствующим контактам.

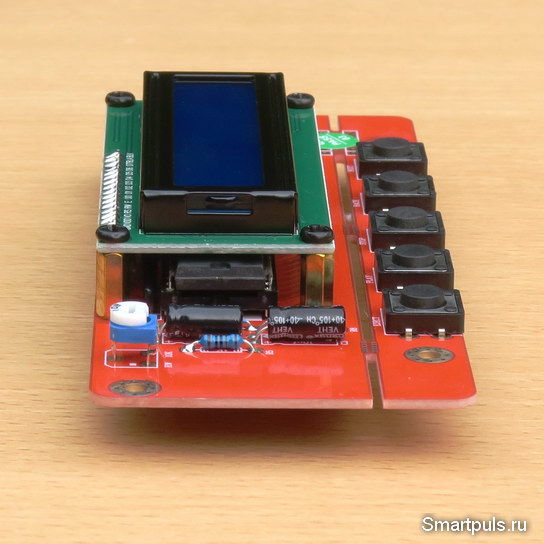

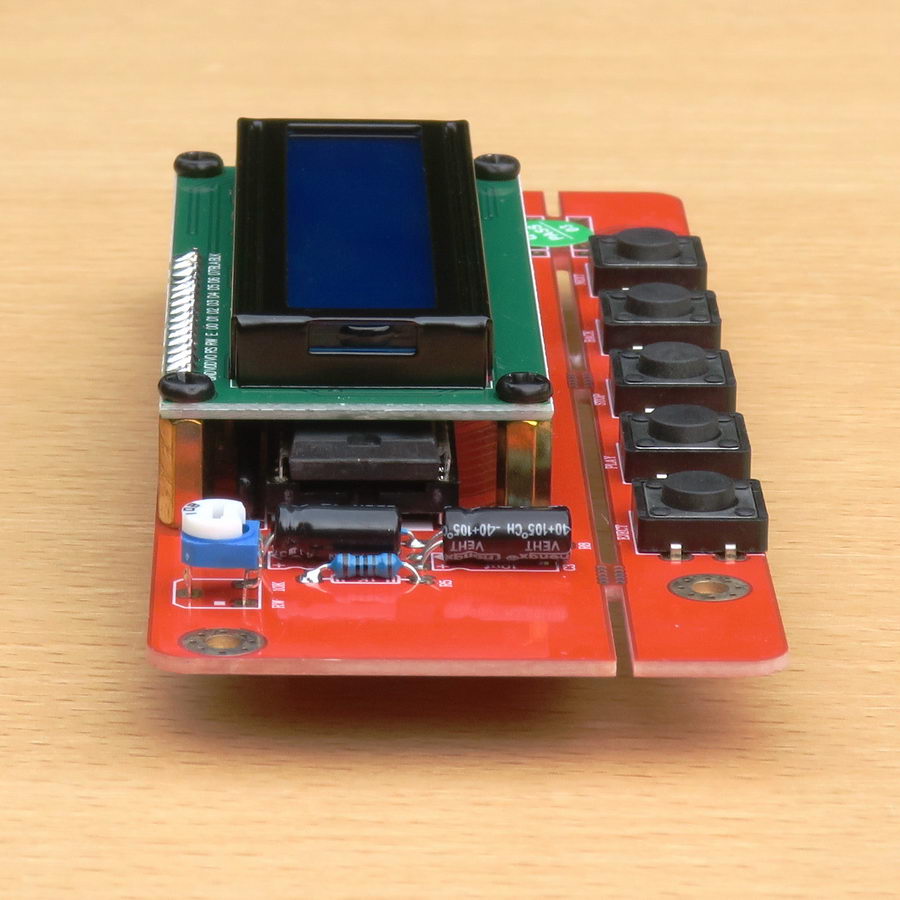

И, наконец, посмотрим на плату контроллера сбоку:

Здесь надо только обратить внимание, что главная микросхема контроллера находится под зелёной платой индикатора.

В заключение этой главы надо сказать, что эта плата контроллера управляет только механикой; ничего, посвященного звуку, здесь нет. Звук снимается с аналогового выхода самого CD или DVD привода и дальше отправляется на внешний усилитель.


4. Пульт дистанционного управления

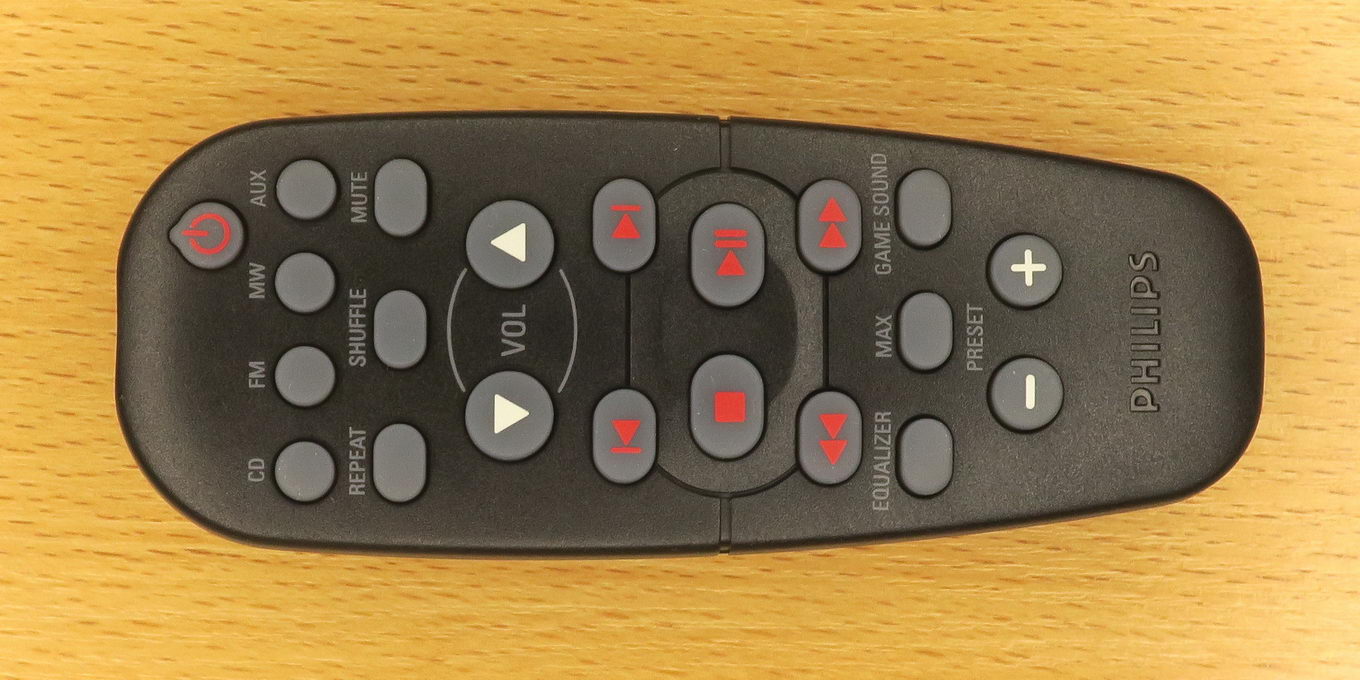

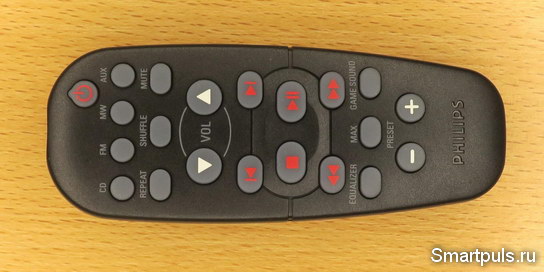

Отдельное внимание стоит уделить пульту дистанционного управления. Посмотрим на него внимательно:

Пульт, видимо, изначально был предназначен для какого-либо музыкального центра Philips. Здесь есть кнопки FM, MW, AUX, VOL и другие, предназначенные для функций, которых в этом контроллере просто нет.

Реально же здесь работоспособны только кнопки с красными пиктогрммами в центре пульта, и плюс ещё кнопка REPEAT. Для их полноценной работы может сначала потребоваться нажать на кнопку CD.


5. Сборка и тест CD проигрывателя

Собственно сборка трудностей не представляет. Соединяем интерфейсным кабелем контролер и CD/DVD привод, подключаем аудио выход привода к колонкам или к усилителю, подключаем питание к приводу (5 В и 12 В) и к контроллеру, и готово!

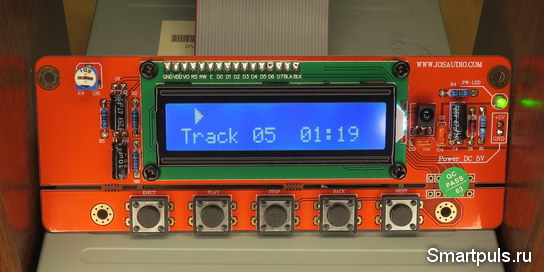

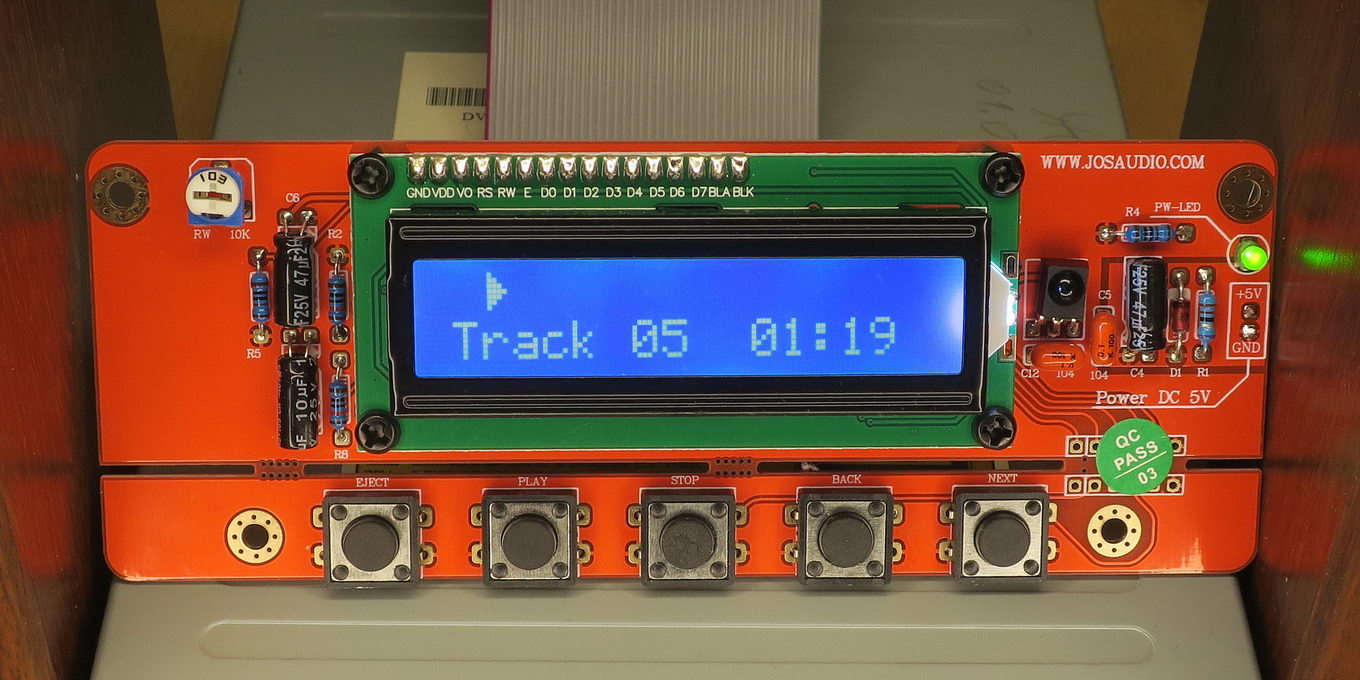

Так выглядит индикация контроллера при проигрывании CD-диска:

Индикация - достаточно яркая, предельно простая, но вполне достаточная для корректного обращения с получившимся CD-плеером. Есть небольшой засвет у правого края (там расположен светодиод подсветки).

Управление с пульта работает корректно на обычной для таких устройств дальности.

Кроме стандартных кнопок (вперёд-назад и т.п.), работает кнопка REPEAT (повтор одного трека или всего диска).


6. Окончательный диагноз и рекомендации

Некоторой проблемой может быть добыча блока питания для создаваемого CD проигрывателя, поскольку от него требуются два напряжения питания: +5 В и +12 В. В данном случае использовался блок питания от "убитого" старого многопортового маршрутизатора.

Как вариант, можно использовать компьютерный блок питания (там есть нужные напряжения), но у него великоваты габариты, и в нём надо отключить вентилятор (чтобы шумом не портил впечатление от музыки).

Ещё вариант - найти достаточно мощный блок питания на 12 В (на ток 2 А или более), и от него с помощью понижающего DC-DC преобразователя получить напряжение 5 В, например, такого (обзор синхронного преобразователя) (сторонний ресурс).

Следующая проблема - корпус. Если нет подходящего корпуса, то можно попробовать сделать что-нибудь оригинальное: например, прозрачный корпус из оргстекла; или же "скелетный" корпус вообще без стенок (как у этого усилителя, например).

В целом же, в результате проведённой работы получится звуковоспроизводящее устройство с высоким качеством звука (но помним, что оно ещё будет зависеть от усилителя и колонок!).

Теперь - совсем кратко по поводу того, почему нельзя с помощью подобных контроллеров сделать CD плеер из более современных CD-приводов с интерфейсом SATA.

У них нет аналогового аудио выхода! Они передавали аудио-информацию только цифровым способом по кабелю SATA; а выпускаемые контроллеры CD-приводов (как протестированный и аналогичные) управляют только механикой; аудио сигналы ни в каком виде не обрабатывают.

Куплен контроллер CD-привода был на Алиэкспресс здесь. Цена на дату публикации - $18 в рублях по курсу Али. Цена может меняться, проверяйте!
