Как сделать светильник из разбитого дисплея ноутбука (телевизора, монитора и т.д.)

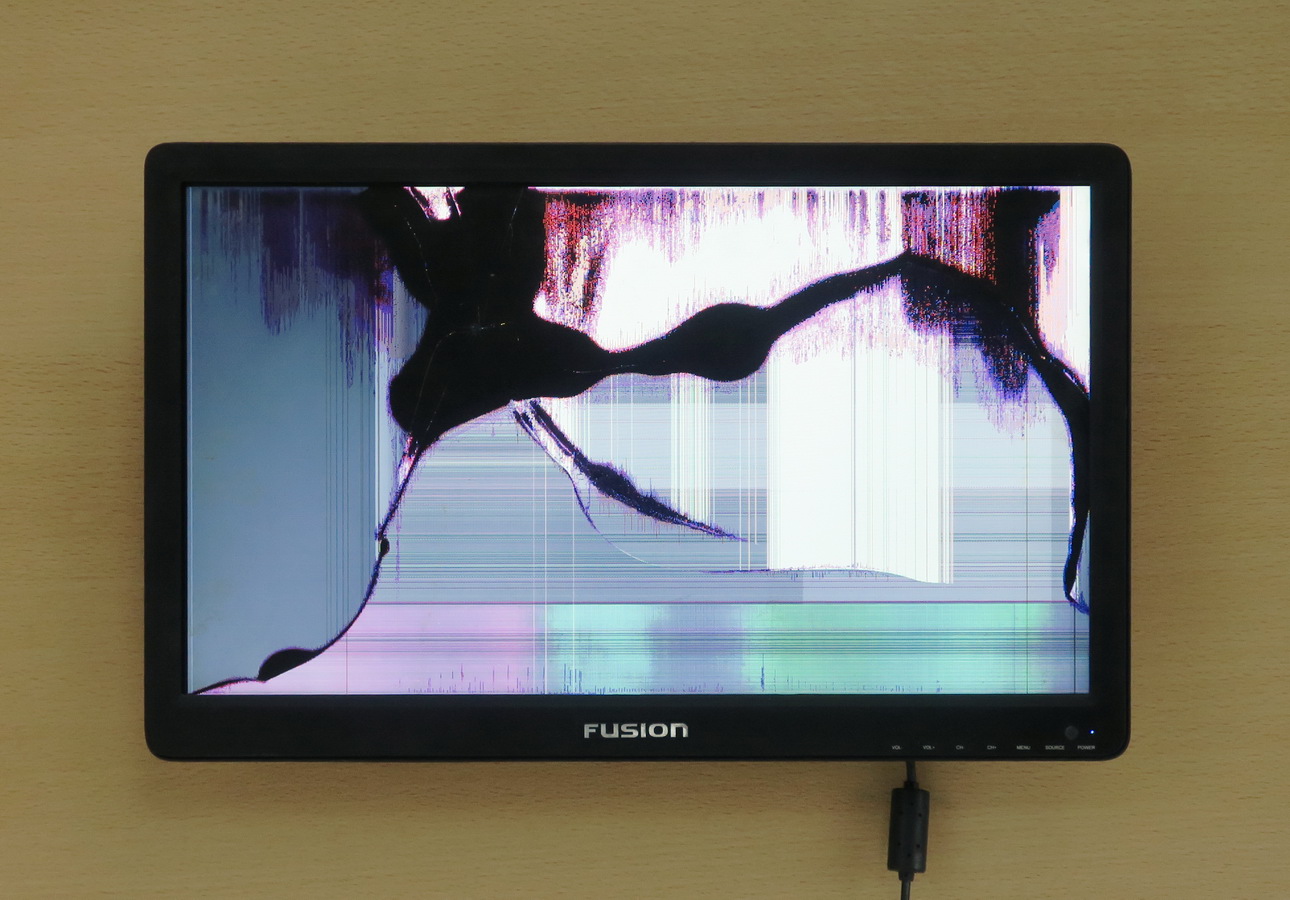

В одной из предыдущих статей было рассказано об опыте замены разбитого дисплея в телевизоре. Телевизор был успешно восстановлен, а что делать с разбитым дисплеем?!

А из него можно сделать весьма оригинальный светильник для кухни (или для другого применения, где требуется осветить небольшое пространство).

Здесь очень пригодится необычное свойство оптической системы дисплеев: она формирует поток света, направленный перпендикулярно поверхности дисплея. Плюс к этому светильник из дисплея получается большим по площади, вследствие чего получаем "бестеневую лампу", как у хирургов!

Делается светильник из разбитого экрана не сложно, но без "прямых рук" всё равно не обойтись.

Описанный далее метод подходит для изготовления светильников из экранов со светодиодной подсветкой; возиться с переделкой экранов с древними CCFL-лампами нет смысла из-за недолговечности этих ламп (хотя и бывают счастливые исключения).

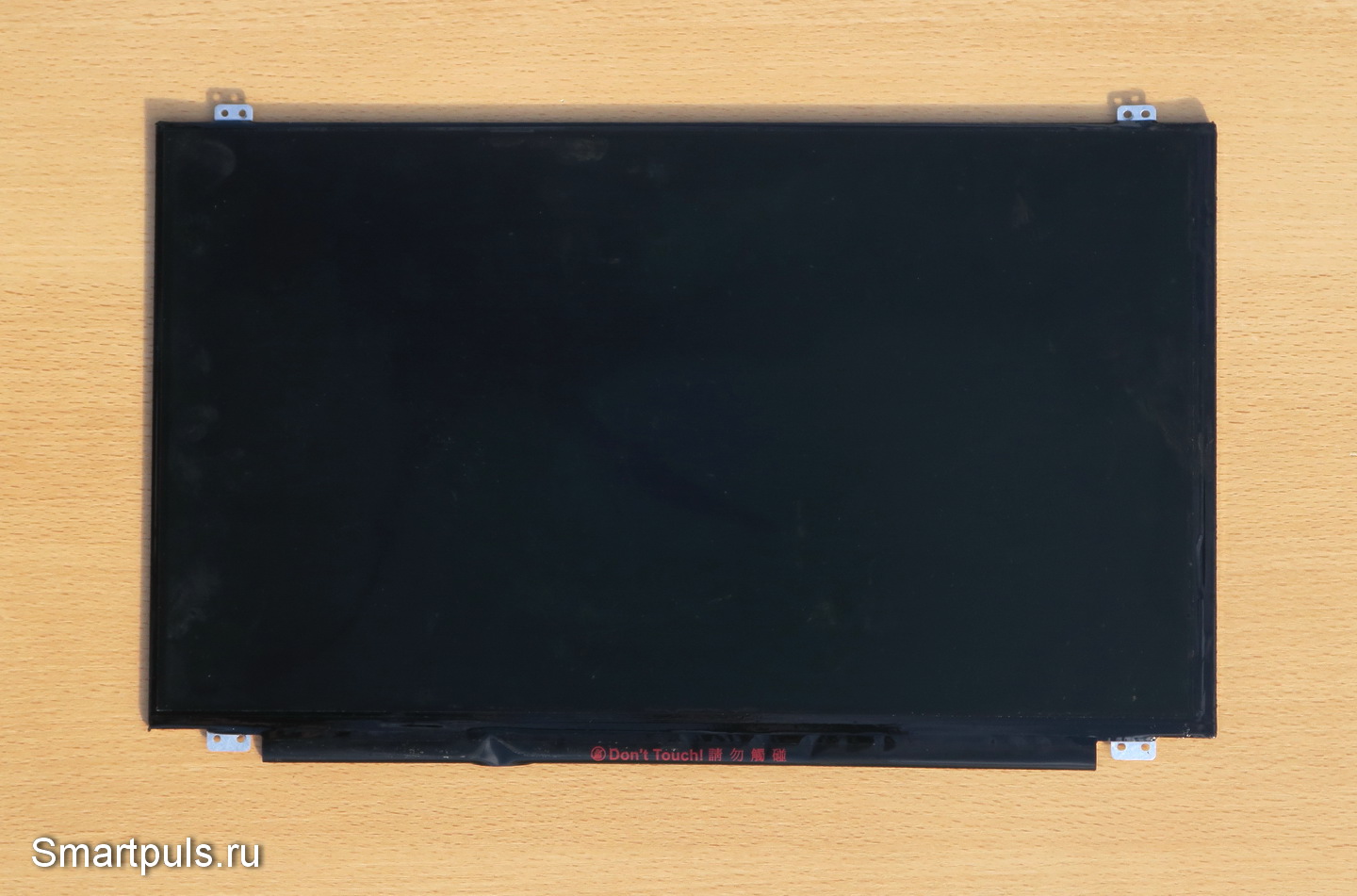

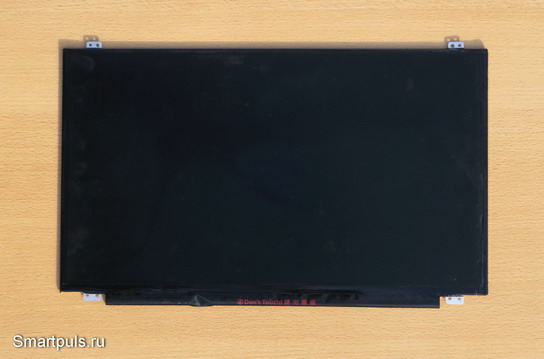

Исходный экран выглядел так:

Теперь разбираем телевизор (ноутбук) и извлекаем собственно экран:

В данном случае (и в большинстве других) слои экрана удерживаются в своей металлической рамке с помощью чёрной клейкой ленты по периметру рамки.

На нижней части экрана ленту полностью снимаем, а на остальной части надрезаем по краю и снимаем с передней стороны (где она удерживает матрицу).

Снимаем разбитую матрицу; широкие шлейфы, идущие от неё к плате контроллера, просто отрезаем. Но при этом стараемся случайно не отрезать узкий шлейф, идущий к плате контроллера от системы подсветки!

Под матрицей остаётся многослойная оптическая система экрана. Она состоит из светорассеивающих плёнок, между которыми расположен относительно толстый слой оргстекла в качестве световода. Эти слои не разбираем и не разделяем, они все пригодятся "как есть".

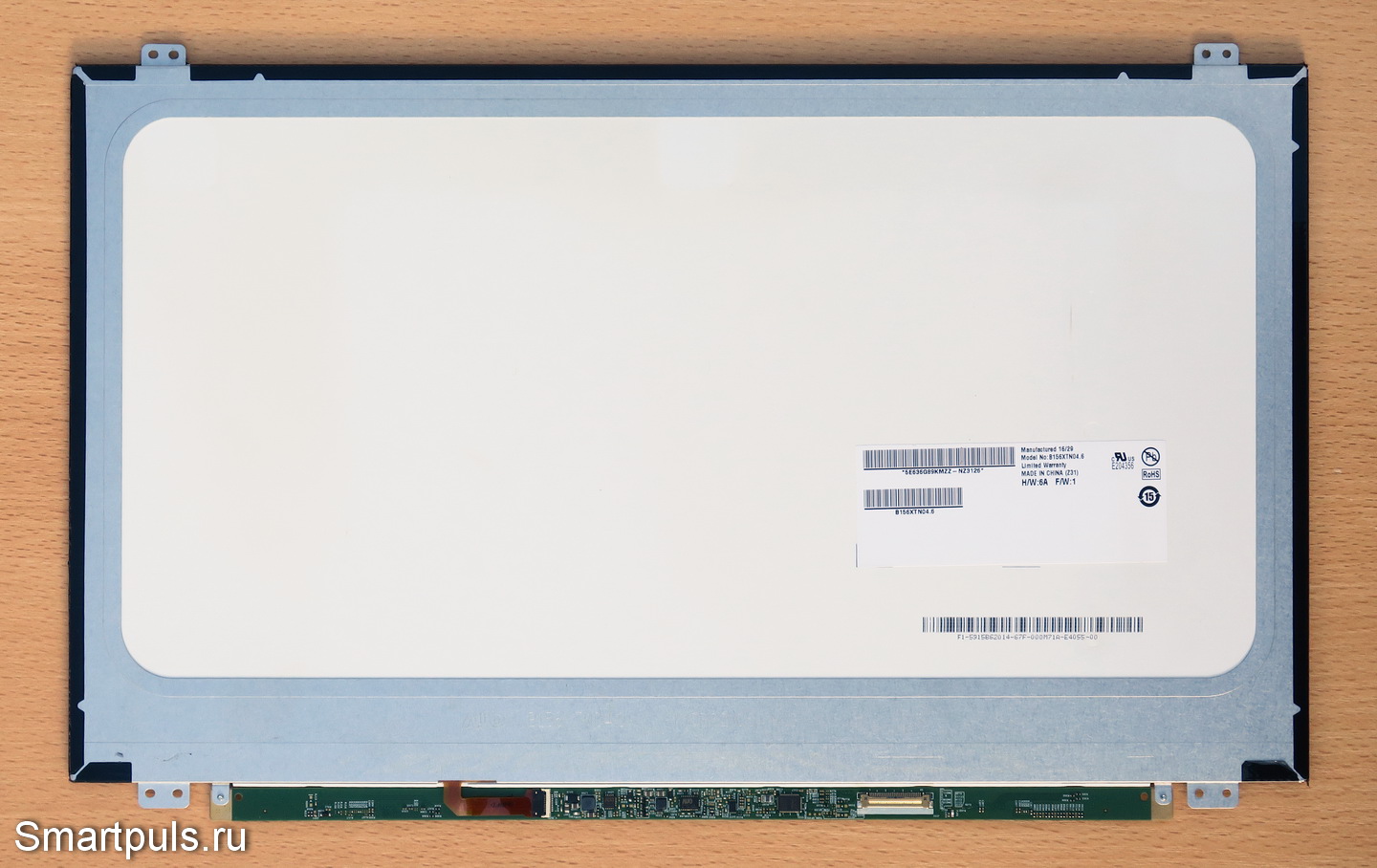

Вот что получается (вид сзади экрана):

Внизу видна длинная и узкая плата контроллера и узкий шлейф, "ныряющий" в систему подсветки экрана.

Изначально была мысль разобраться с распиновкой длинного интерфейсного 30-контактного разъёма на плате и подключиться к нему; но осознание факта, что аккуратно подпаяться к контактам этого разъёма "голыми руками" я не смогу, заставило меня изменить планы. Уж слишком там мало расстояние между контактами.

Разобраться с назначением контактов узкого шлейфа и подпаяться к разъёму, на который выходит этот шлейф, оказалось проще.

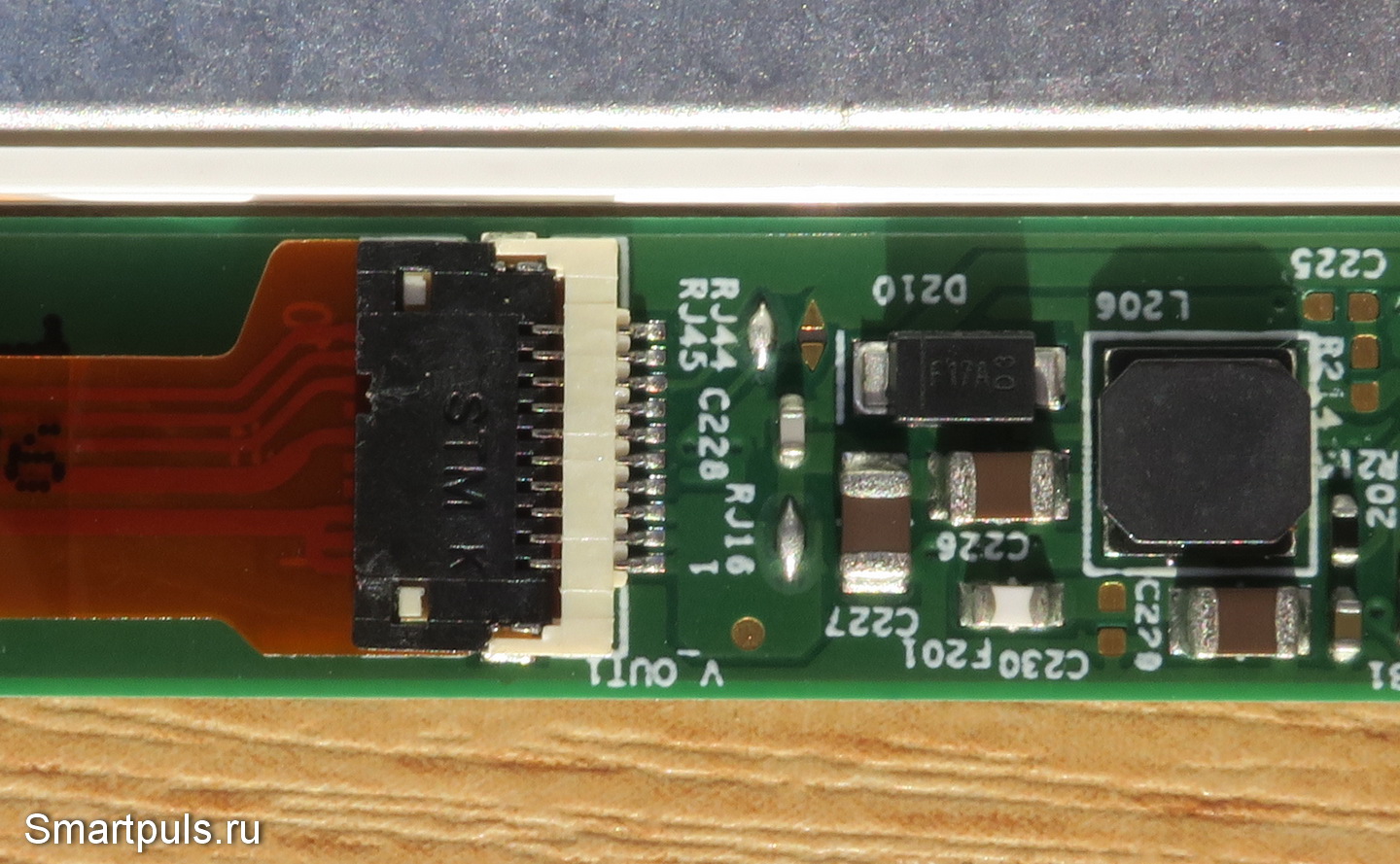

Так выглядят шлейф и разъём вблизи:

Для выяснения назначения контактов был использован универсальный метод "научного тыка". Научный тык производился двумя швейными иглами, к которым через резистор 3 кОм было подведено напряжение 30 В.

Этим методом (вместе с визуальным осмотром) были установлены следующие факты:

- три нижних контакта разъёма - общий "плюс" трёх светодиодных линеек;

- три верхних контакта - раздельные "минусы" трёх светодиодных линеек;

- напряжение на каждой светодиодной линейке при прохождении тока около 3 мА составляет 20.8, что соответствует 7-8 последовательным светодиодам;

- назначение среднего контакта установить не удалось (значит, не будем его трогать).

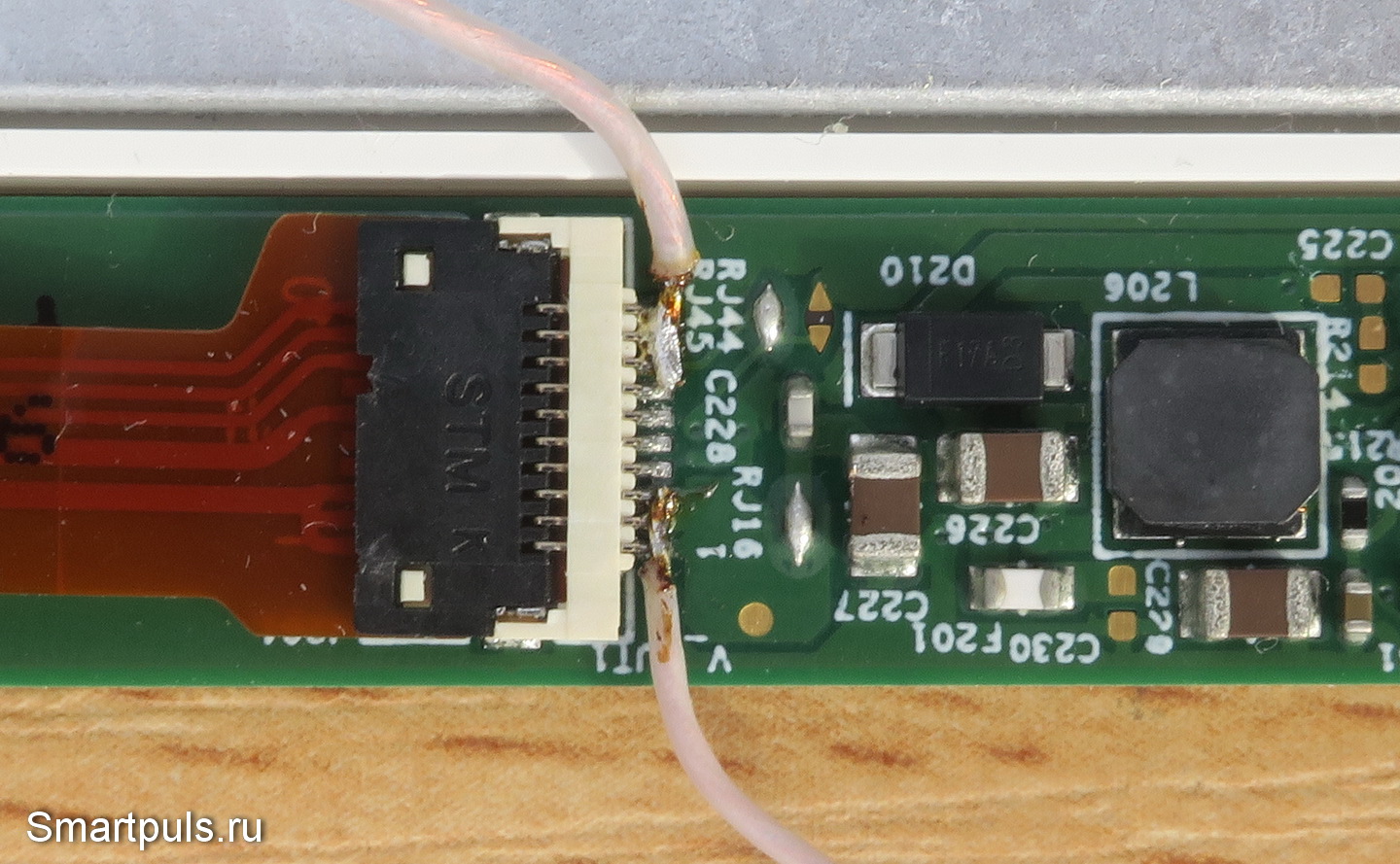

Полученные результаты порадовали: для питания всех сразу светодиодных линеек достаточно одним проводом подпаяться к трём нижним контактам, а другим - к трём верхним. Вуаля:

Следующий вопрос - где взять 20 Вольт для их питания?! Да это - вообще не вопрос! Для этого существую очень недорогие повышающие DC-DC преобразователи на основе чипа MT3608 (обзор); а их уже можно запитать от любого телефонного "зарядника" с напряжением 5 В, коих в каждом доме скопилось чуть более, чем гуталина на гуталиновой фабрике. :)

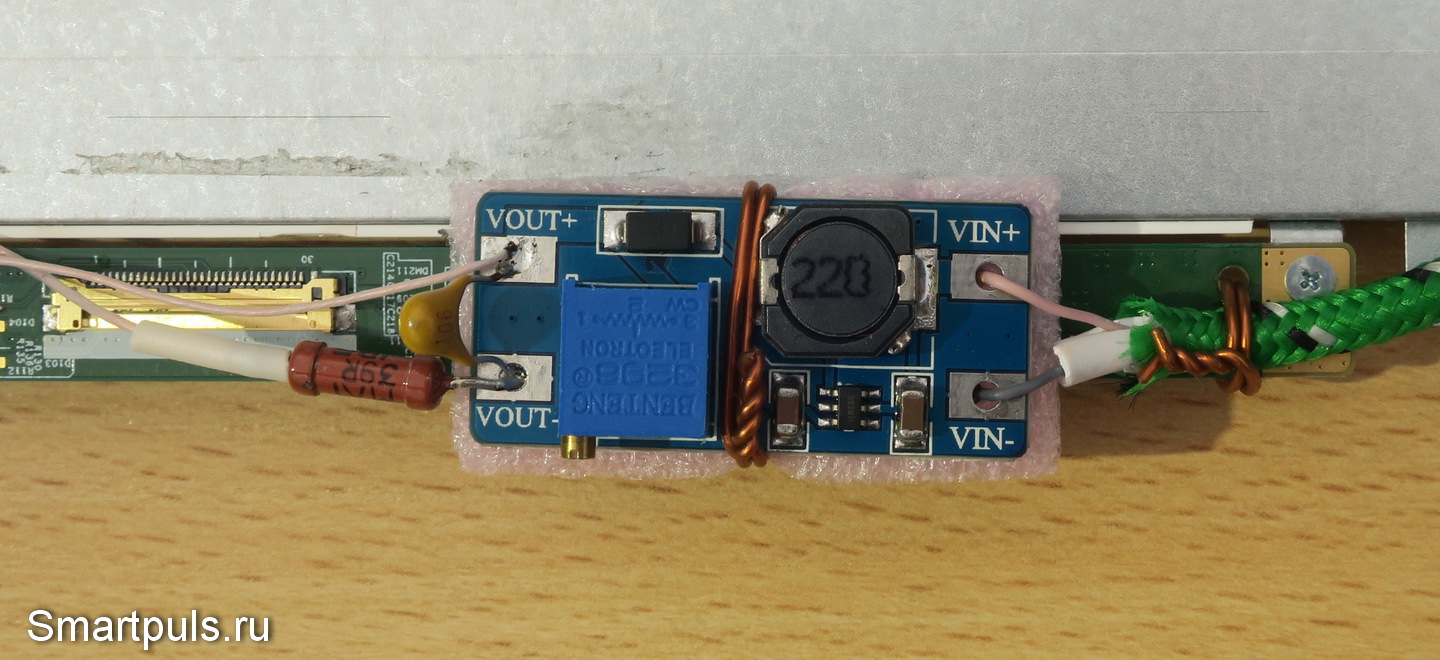

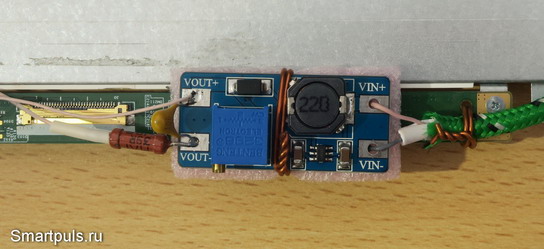

Затем прикрепляем преобразователь к плате контроллера дисплея, которая теперь выполняет просто несущую функцию:

Параллельно выходу преобразователя напаян керамический конденсатор 10 мкФ для дополнительного подавления пульсаций (он - не обязателен и припаян из перфекционистских соображений).

А последовательно припаян резистор 39 Ом. Он предназначен для более "мягкой" регулировки тока выхода с помощью подстроечного резистора на плате; а также для снижения влияния температурных уходов параметров. Пожалуй, можно было бы ограничиться и резистором в 20 Ом, КПД был бы чуть выше.

Ток был задан из расчёта 20 мА на светодиод. Суммарно для трёх параллельных цепочек - 60 мА. При этом напряжение на разъёме шлейфа составило 22.5 В, а полная мощность на всех светодиодах, соответственно, составляет 60 мА * 22.5 В = 1350 мВт. Это - не много, и подойдёт только для местного освещения небольшого рабочего пространства; например, под кухонным шкафчиком.

Вероятно, не будет большим грехом, если при необходимости повысить ток процентов на 20. Более значительное повышение может быть опасным для здоровья и жизни светодиодов.

Теперь надо решить ещё одну проблему. Разбитая матрица экрана удерживала внутренние слои дисплея, и после снятия разбитой они могут просто вывалиться. Необходимо их защитить и прижать к рамке.

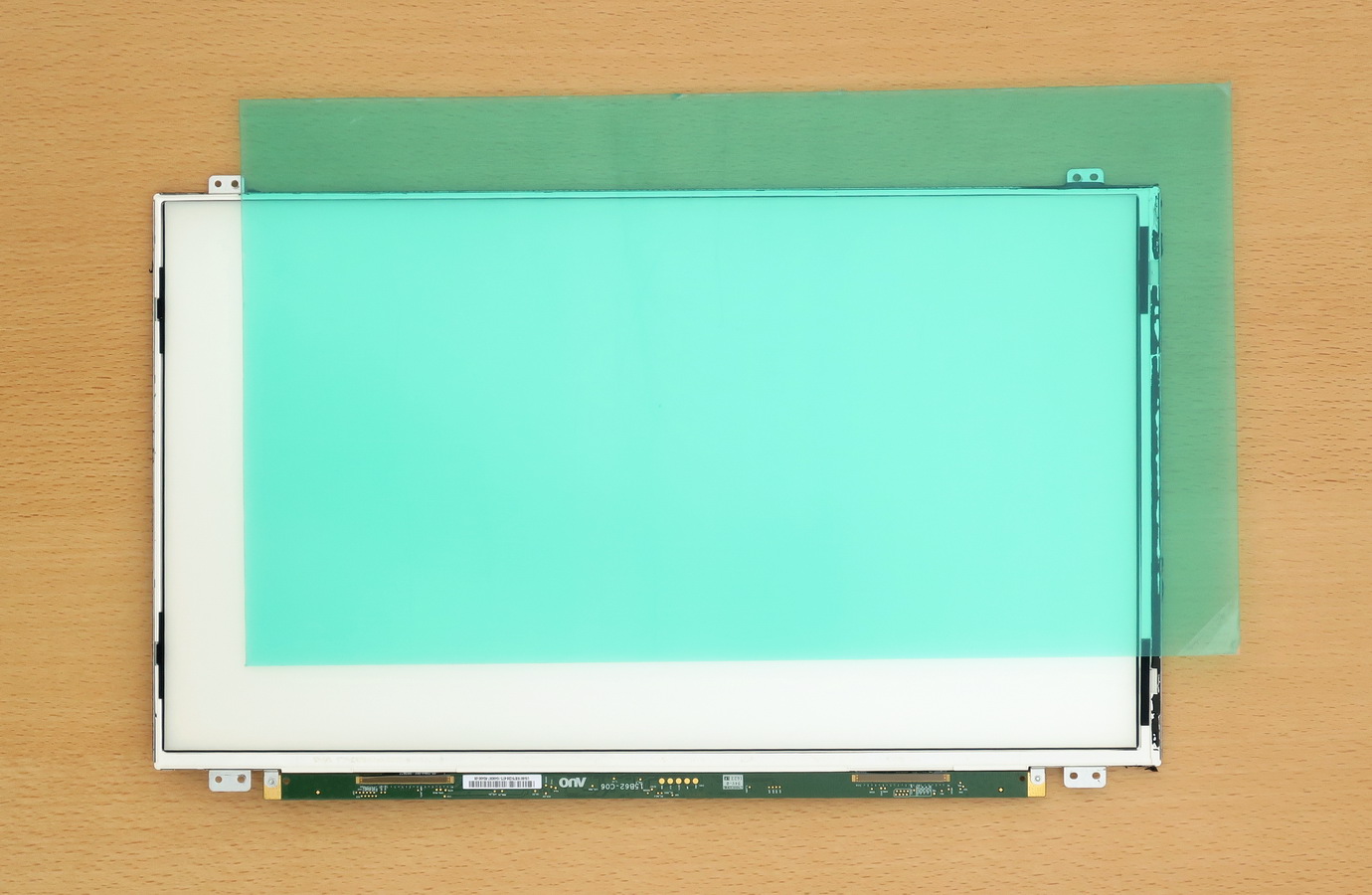

Для этого вырезаем лист стекла или оргстекла под размер разбитой матрицы:

В данном случае использовано оргстекло. Зелёный цвет ему придают защитные плёнки, которые следует снять на самом финише работ.

Кстати, матовое оргстекло не подойдёт: оно превратит направленный поток света в рассеянный, снижая тем самым освещённость в рабочей зоне.

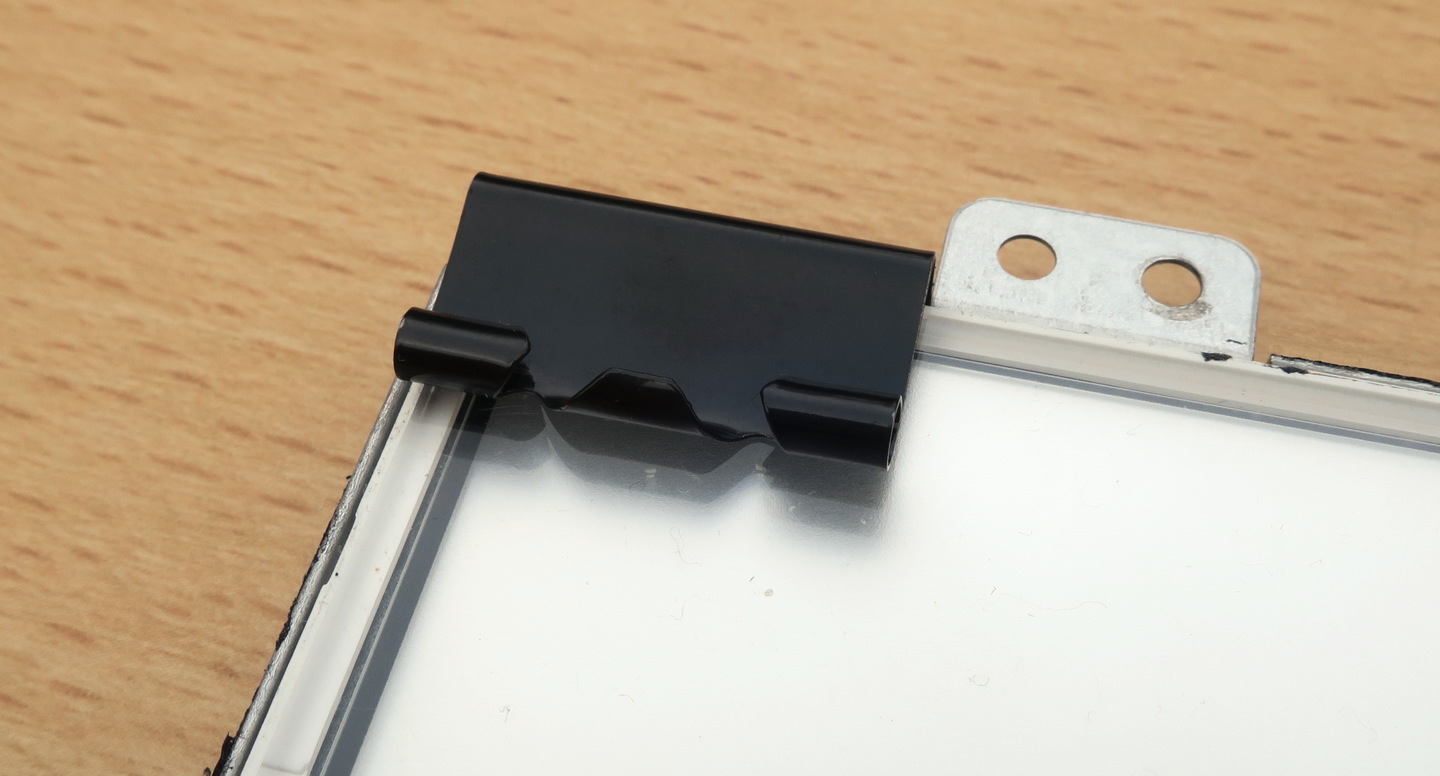

Стекло (оргстекло) можно зафиксировать на дисплее с помощью обычных канцелярских зажимов для бумаги:

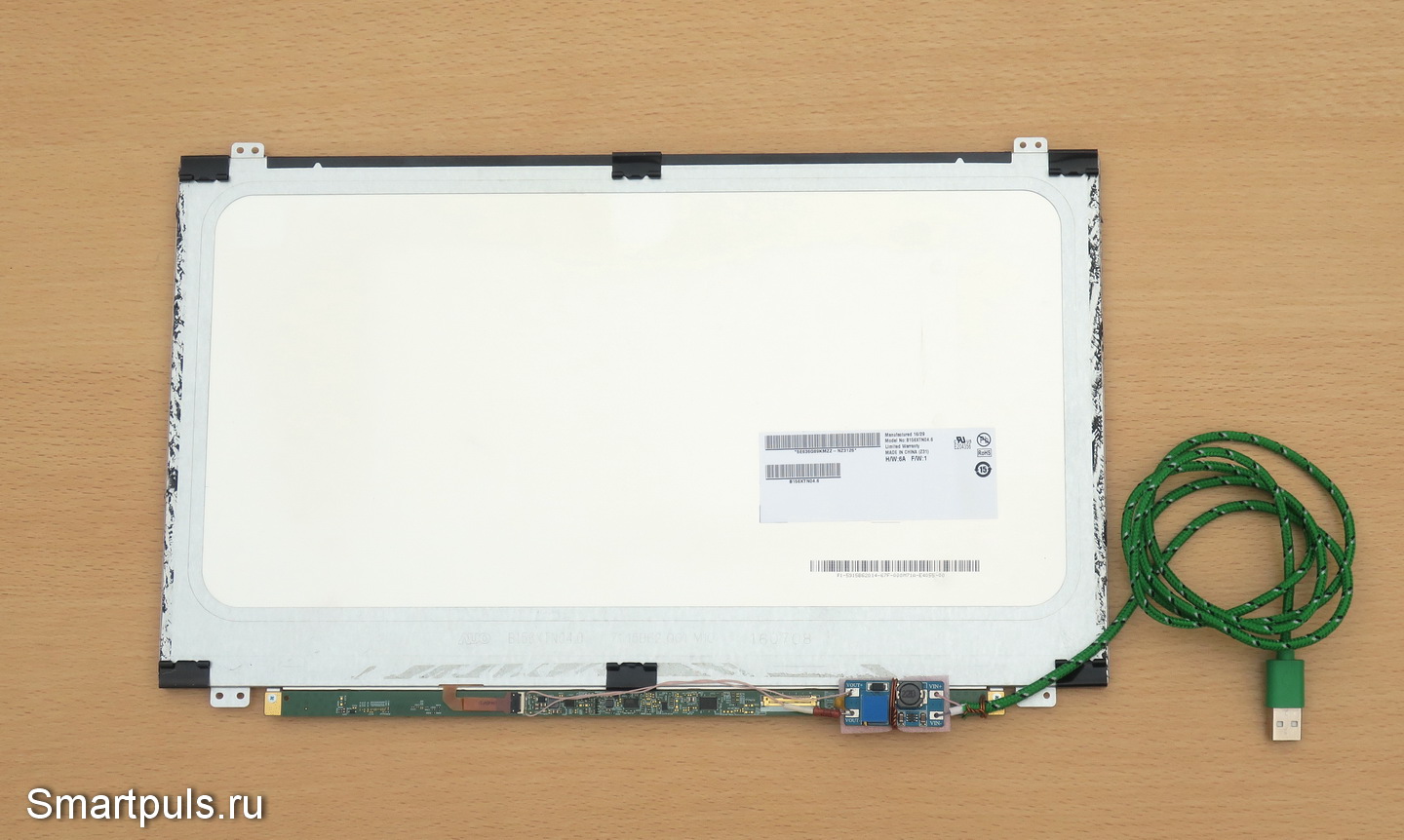

И вот что получилось в итоге (вид сзади):

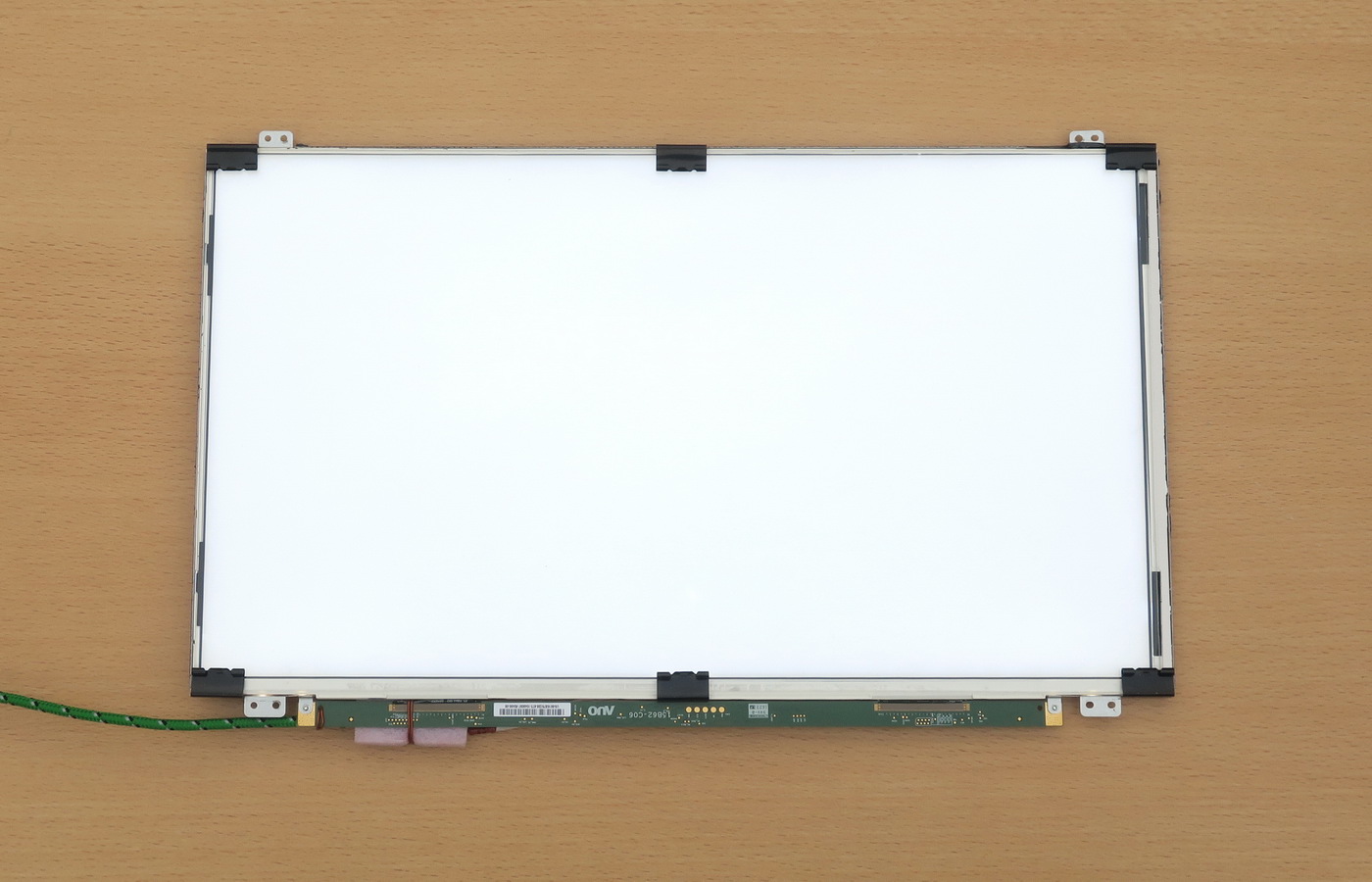

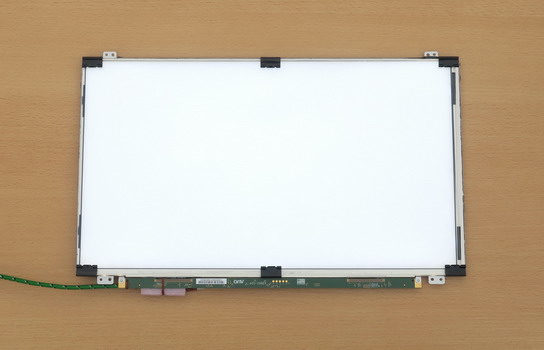

И вид светильника из дисплея спереди (со стороны излучающей поверхности):

В принципе, можно обойтись и без дополнительного стекла (одними только зажимами), но слегка провисающая в середине светильника "начинка" дисплея будет выглядеть не очень эстетично.

Ещё один момент.

Плата контроллера, оставшаяся здесь как конструктивный элемент, определённо, конструкцию украшать не будет.

С этим бороться очень легко: при окончательной установке нужно расположить эту часть светильника в направлении от пользователя (т.е. к стене). Тогда эта плата совсем не будет заметна.

Ушки по углам дисплея можно использовать для крепления светильника в требуемом месте.

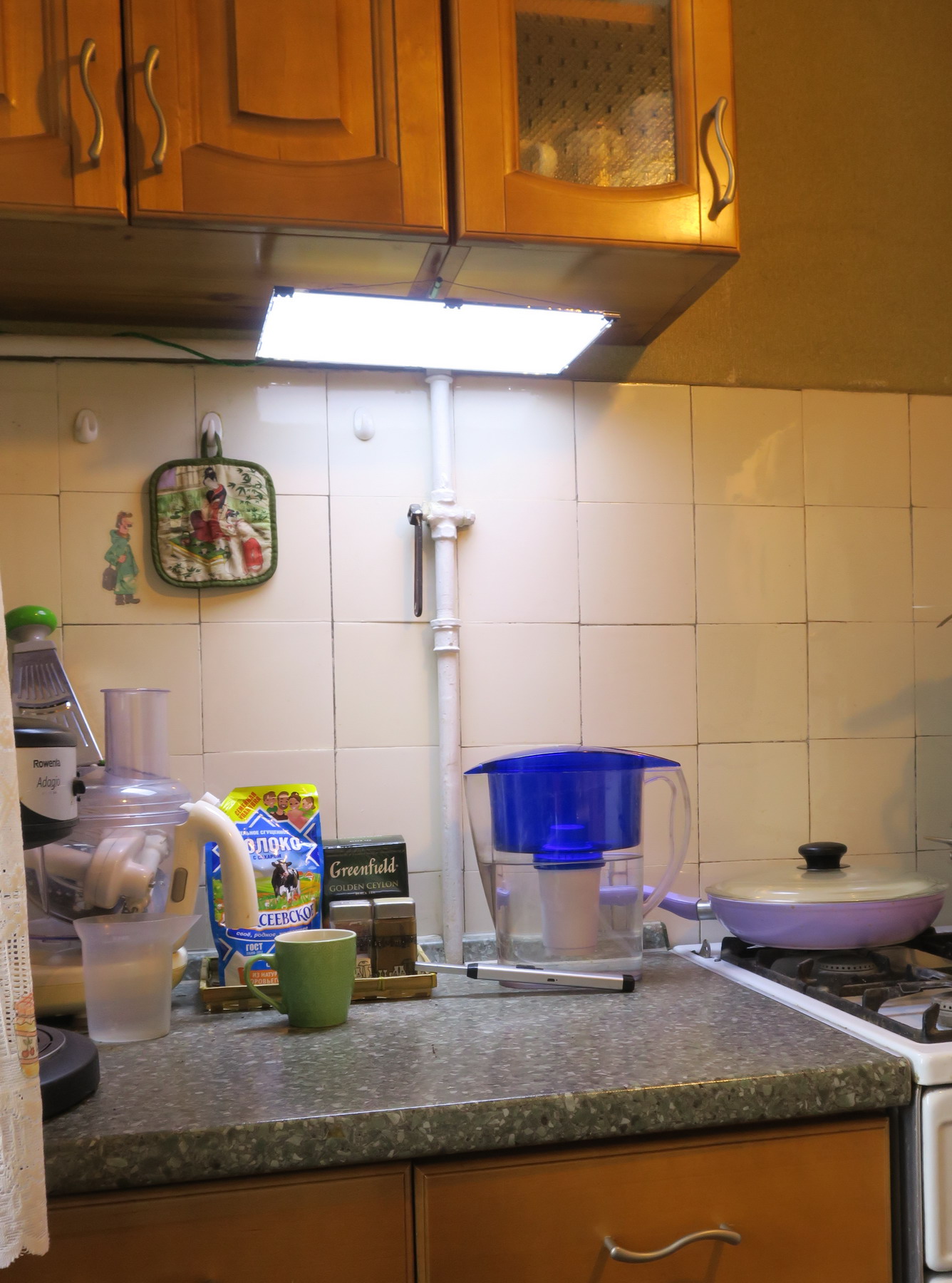

Теперь - испытания готовой конструкции. Сначала - при включенном основном светильнике на кухне:

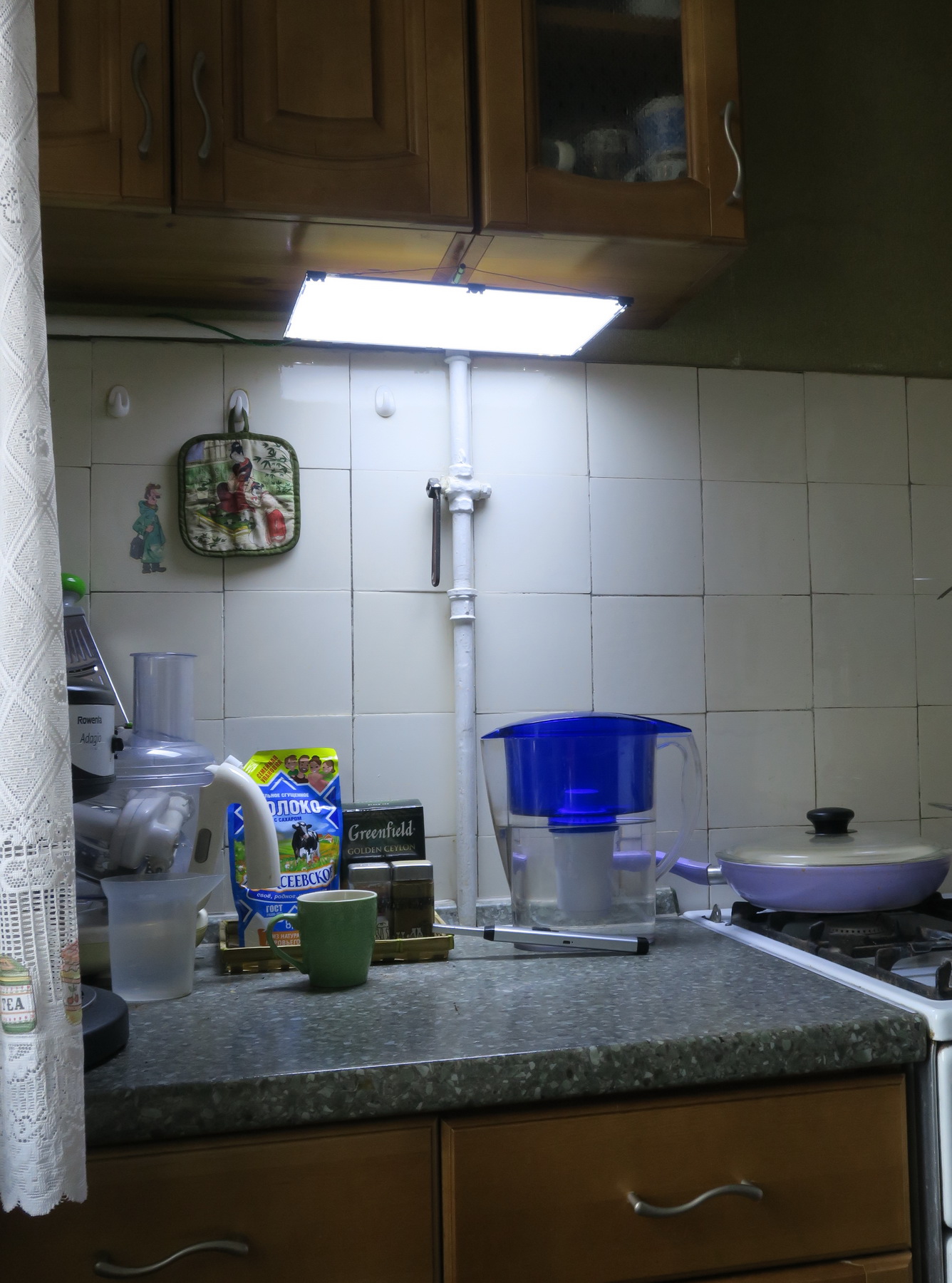

А теперь - при выключенном основном светильнике:

На этом снимке заметно, что светильник даёт холодный свет.

Хорошо это или плохо? Это зависит от вкусов пользователя. Есть люди, которым нравится холодный свет; есть - которым нравится тёплый, и есть такие, которым безразлично.

Окончательный диагноз

В данном случае светильник из разбитого экрана был сделан по максимально-примитивной технологии, без гламура, чисто ради функциональности.

Приложив некоторые дополнительные усилия, можно добиться значительного улучшения эстетики. Например, вместо зажимов для бумаги сделать нормальную пластиковую рамку. Также и в части крепления светильника к мебели или к стене тоже есть, над чем поработать.

Но это уже - факультативно.

Главное, что сделан довольно интересный светильник, в котором применены с пользой для дела технологии, используемые в дисплеях для их основного назначения.
