Замена разбитого экрана телевизора Fusion FLTV-16H100: лёгкий случай

Телевизор Fusion FLTV-16H100 - модель относительно свежая, но, увы, морально устаревшая уже в момент выпуска. Он удобен в пользовании, маленький и лёгкий, но у него нет приёма цифровых каналов или интернет-ТВ; хотя в момент его изготовления все эти технологии уже широко шагали по планете.

Тем не менее, при применении совместно с ТВ-приставкой он вполне ещё может послужить как телевизор; а без ТВ-приставки вполне пригоден в качестве небольшого компьютерного монитора.

Иными словами, хотя производство телевизора прекращено, но на свалку ему ещё рано; и в случае не слишком тяжелой поломки есть прямой смысл его чинить. Этот процесс и будет описан далее.

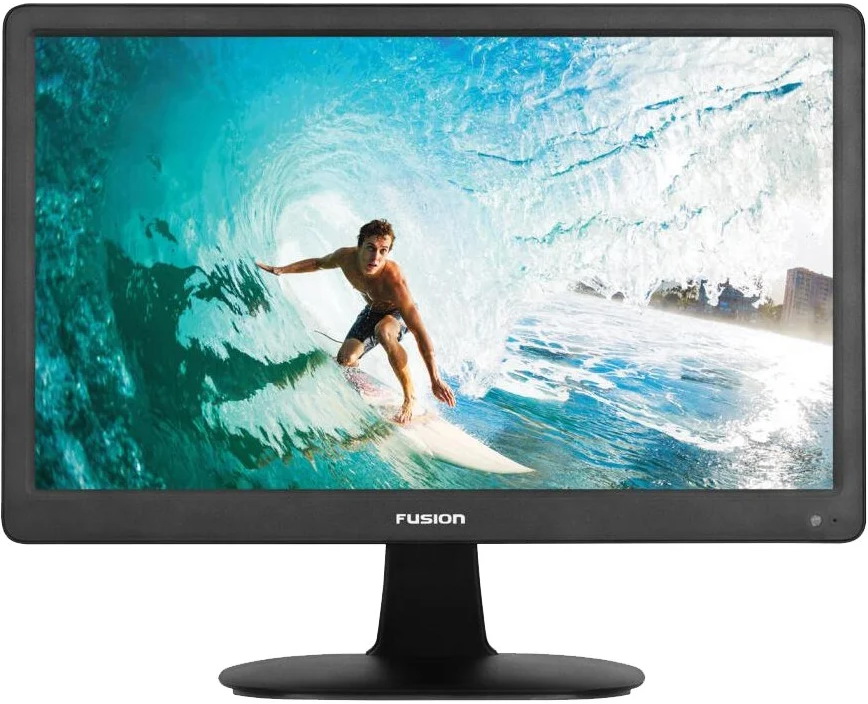

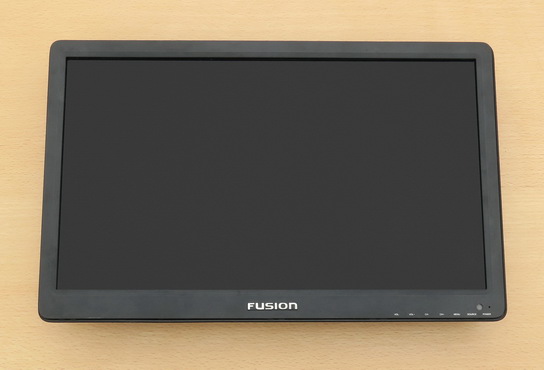

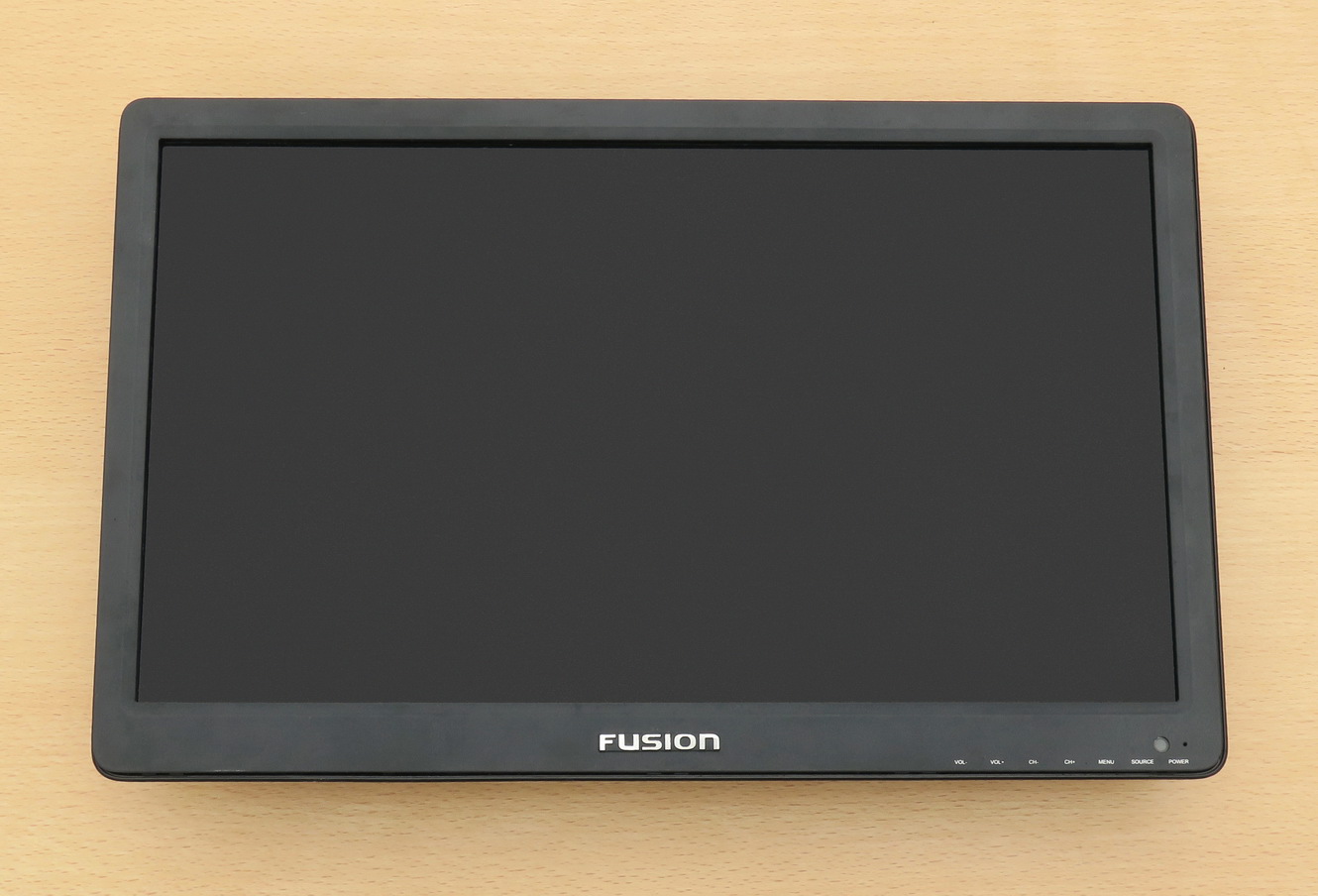

Телевизор Fusion FLTV-16H100 - малогабаритный (диагональ 15.6 дюйма), и легко может быть размещён даже на весьма ограниченном пространстве. Вот он, красавчик:

(кликнуть для увеличения, откроется в новом окне)

В результате некоторых, мягко скажем, неблагоприятных обстоятельств и недостаточно аккуратных действий, у телевизора оказался слегка разбит экран. Насколько слегка? Да просто насмерть!

При выключенном экране никаких видимых повреждений заметно не было, но при включении картина была ужасающей (здесь и далее фотографии телевизора сделаны без подставки, за исключением двух последних фото в статье):

Сначала изучим конструкцию телевизора, а потом его разберём (это делается не сложно).

Данный случай хорошо описывает принципиальные подходы, как заменить экран в телевизоре (ноутбуке, мониторе) своими руками.

Оглавление:

1. Конструкция и разборка телевизора Fusion FLTV-16H100

2. Как выбрать экран (матрицу) для телевизора, ноутбука или монитора

3. Испытания телевизора после замены матрицы

4. Окончательный диагноз

Конструкция и разборка телевизора Fusion FLTV-16H100

Телевизор может управляться как с пульта, так и с помощью кнопок на самом телевизоре. Интересная особенность здесь состоит в том, что назначение кнопок подписано спереди, а сами кнопки расположены сзади:

Такое расположение кнопок вполне оправдано. Если бы кнопки были расположены спереди, то был бы соблазн их нажимать просто давлением пальца; а из-за лёгкости телевизора он просто был бы сдвинут с места.

А при расположении кнопок сзади их чисто автоматически нажимаешь двумя пальцами: большим пальцем придерживая экран спереди, указательным нажимая на кнопку сзади.

Экран телевизора имеет разрешение 1366*768, пропорции 16:9. С одной стороны, это лучше, чем просто HD (1280*720); а с другой, всё-таки хуже, чем Full HD (1920*1080). Экраны с таким разрешением массово устанавливались (и устанавливаются) в недорогих телевизорах и ноутбуках.

Существенный "минус" родного экрана (который был разбит) - в том, что там была установлена матрица типа TN с характерными бледноватыми цветами и плохими углами обзора.

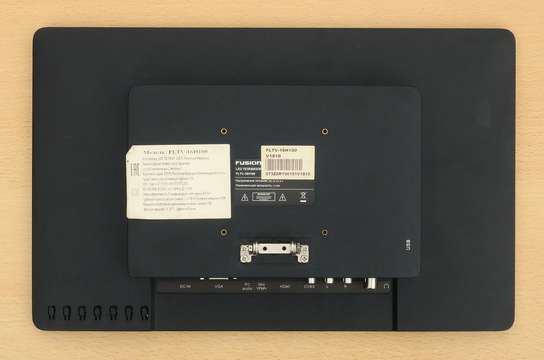

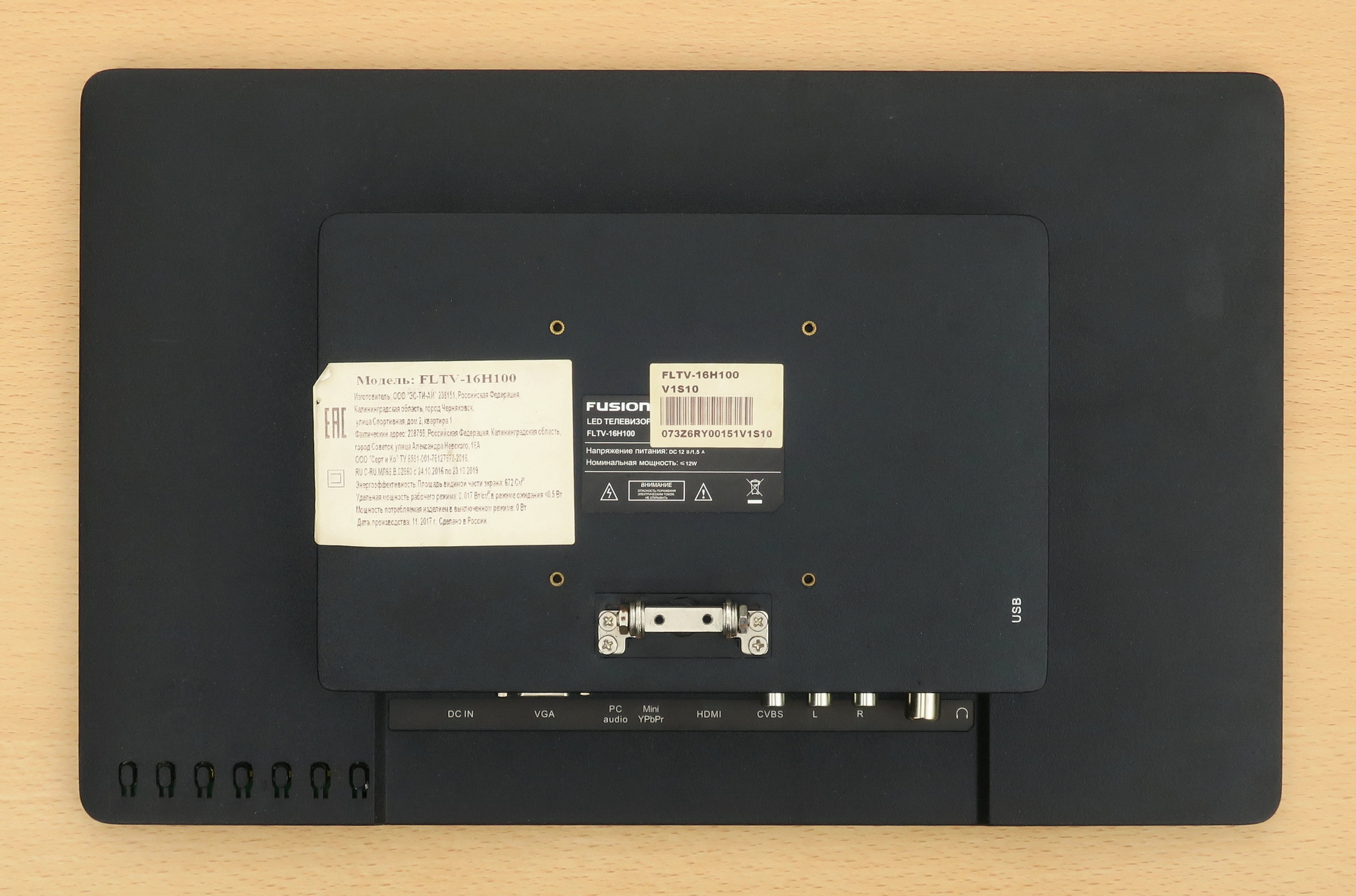

На обратной стороне телевизора - этикетка с реквизитами производителя:

Прикол здесь состоит в том, что юридический адрес этого, с позволения сказать, производителя, указан с точностью до квартиры. Сдаётся мне, что этот производитель не производит ни одного компонента телевизора, а занимается только отвёрточной сборкой из китайских компонентов, да и то - лишь в лучшем случае (а может, и сборка тоже делается в Китае). :)

Но это ничего плохого о качестве телевизора не говорит: качество китайских изделий сейчас сильно выросло, и там электронику больше не паяют подростки в подвалах (как в 90-е годы); а производят её на высокотехнологичных автоматизированных линиях.

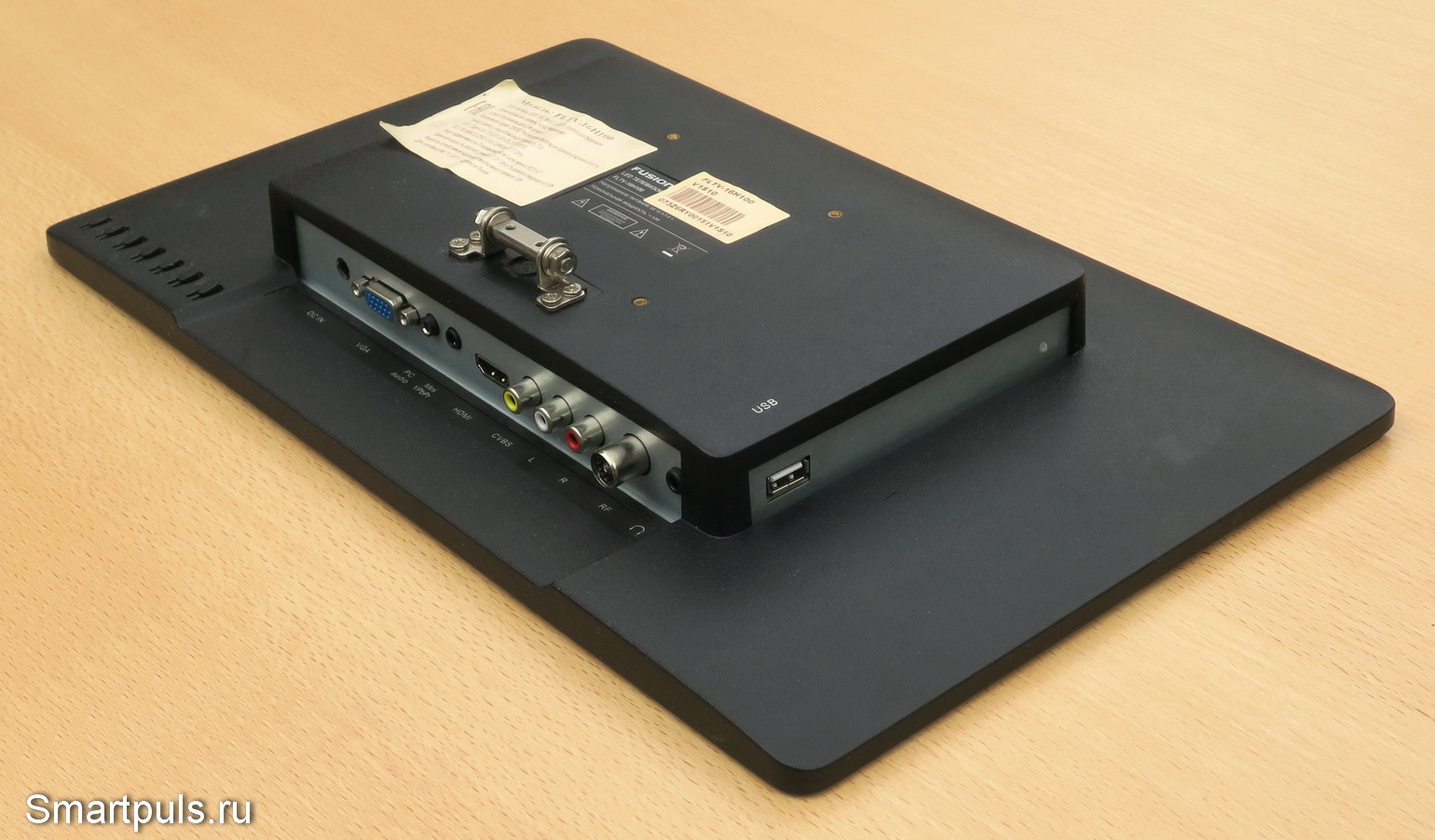

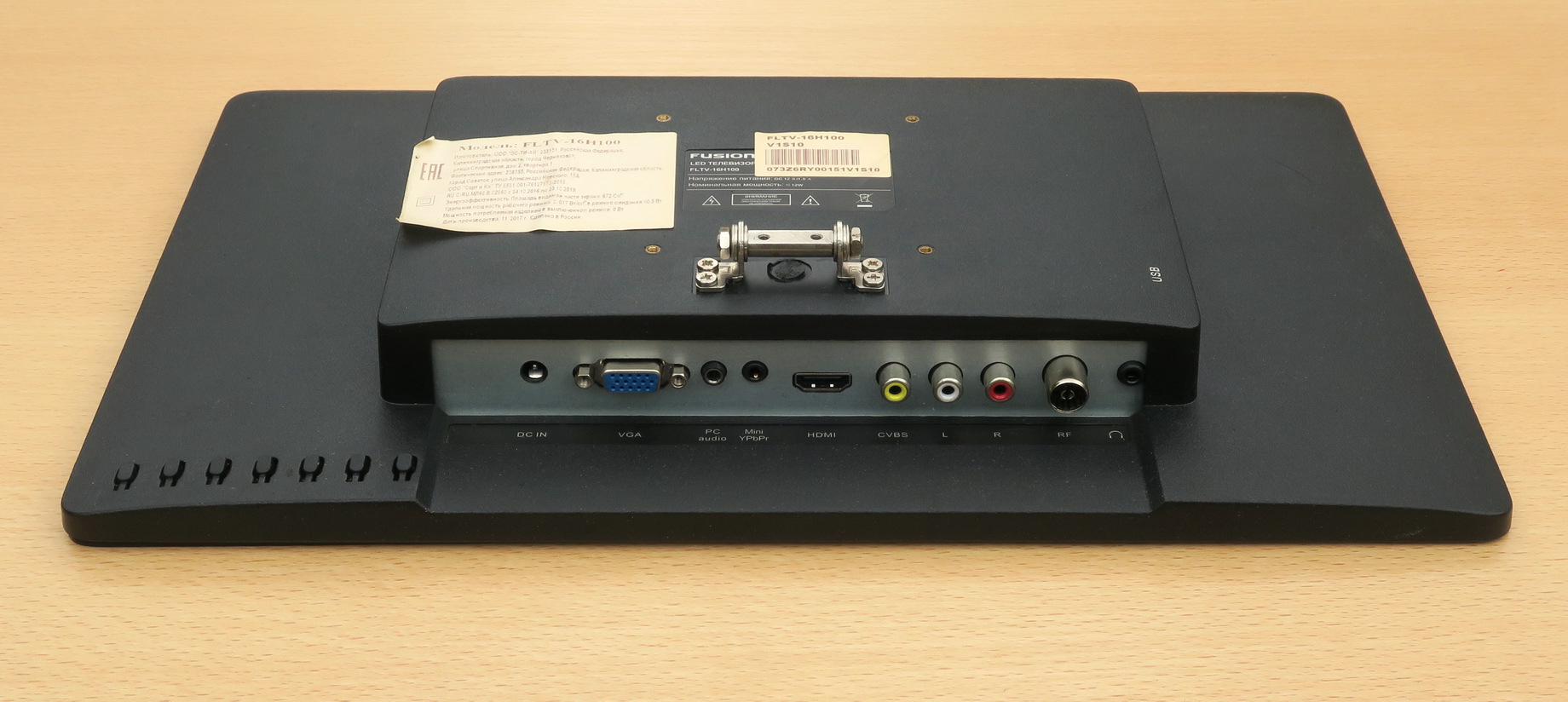

Почти все разъёмы для связи с внешним миром расположены снизу:

В телевизоре, помимо собственно приёма телепрограмм, есть множество входов для подключения внешнего сигнала: HDMI (выяснить версию не удалось), VGA (D-Sub) и даже старинный композитный видеоразъём "тюльпан". Для звука есть пара входов (джек 3.5 мм и "тюльпаны") и один выход (джек 3.5 мм для наушников).

Что касается антенного входа, то тут надо помнить, что аналогового телевидения в России сейчас нет. Поэтому он может быть полезен только в тех случаях, когда в домах есть устройство централизованной конвертации цифрового ТВ в аналоговое (во многих домах Москвы, например). В иных случаях пользоваться телевизором по прямому назначению можно только с помощью ТВ-приставки.

Динамики расположены на противоположной от разъёмов стороне и направлены, соответственно, вверх. Звук - неплохого качества и достаточной громкости (для не очень шумного помещения).

На боковой стороне находится разъём для подключения USB-флешки:

Флешка служит только для воспроизведения файлов; на запись передач телевизор не работает.

Теперь переходим к разборке телевизора.

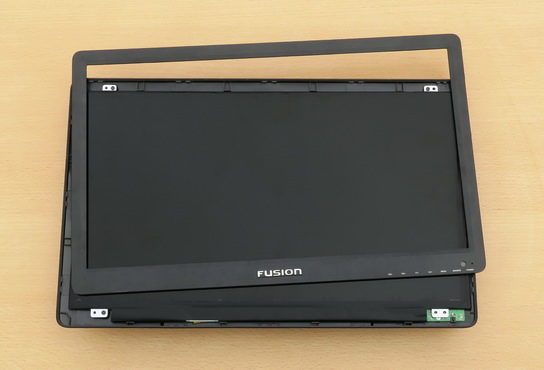

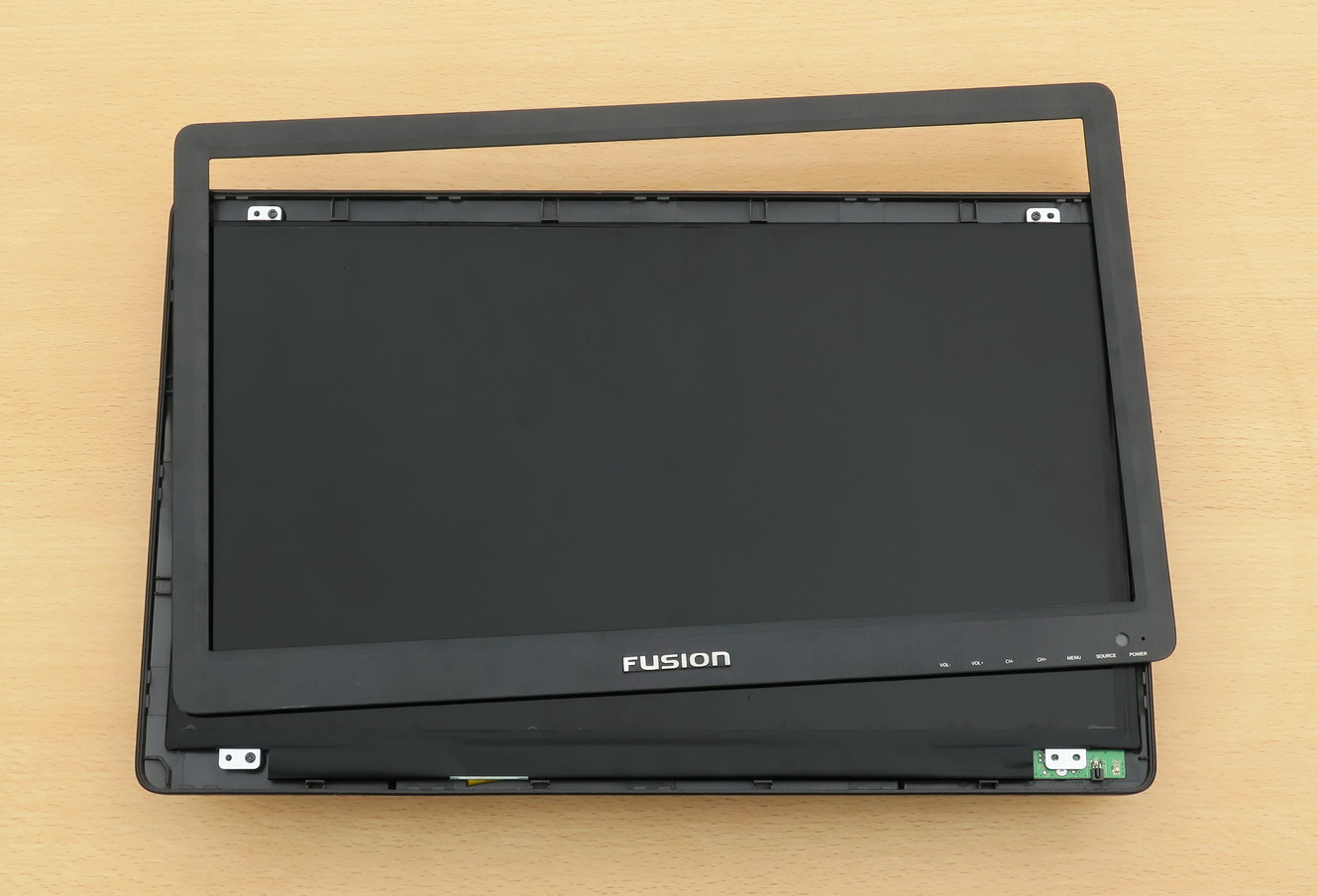

Разборка делается просто. По-существу, достаточно отщелкнуть переднюю рамку вокруг экрана:

Рамка - достаточно тонкая и гибкая, поэтому при её отщёлкивании не требуются чрезмерные усилия, и куски пластика не разлетаются вокруг.

Экран привёрнут к корпусу только тремя винтами: четвёртое ушко, расположенное над платой кнопок и ИК-датчика, просто висит в воздухе. Так решили китайские дизайнеры.

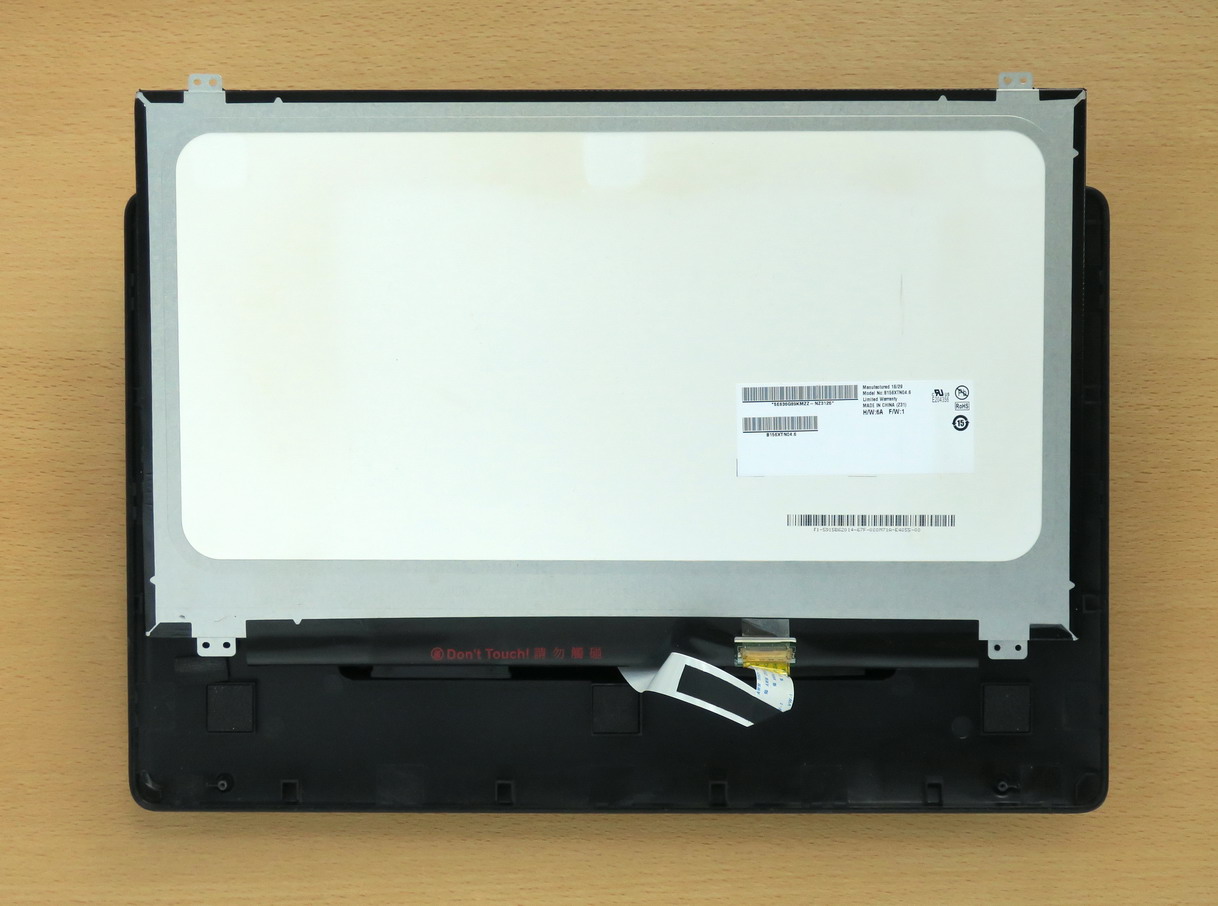

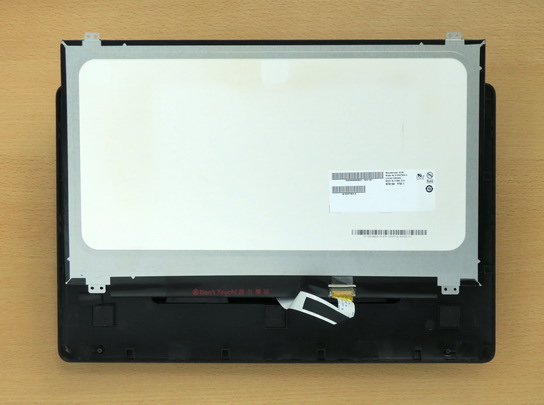

Откручиваем эти винты, слегка приподнимаем экран и осторожно переворачиваем его (не разрывая шлейф!):

Теперь надо разъединить шлейф и матрицу экрана.

Первым делом отрываем кусочек скотча, который налеплен на место их соединения во избежание их случайного рассоединения.

Затем аккуратно извлекаем шлейф из разъёма на матрице. Никаких защёлок там нет, шлейф держится только на силе трения. Можно при извлечении чуть-чуть покачивать шлейф вправо-влево.

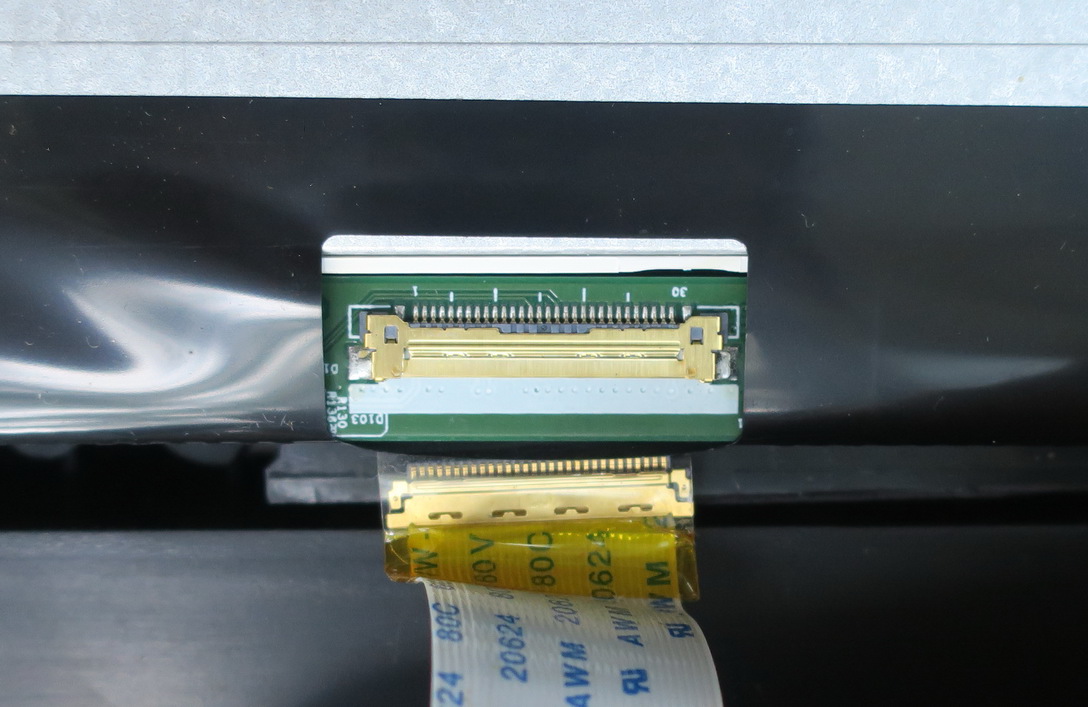

Так выглядят разъёмы после их разъединения:

Теперь убираем битый экран.

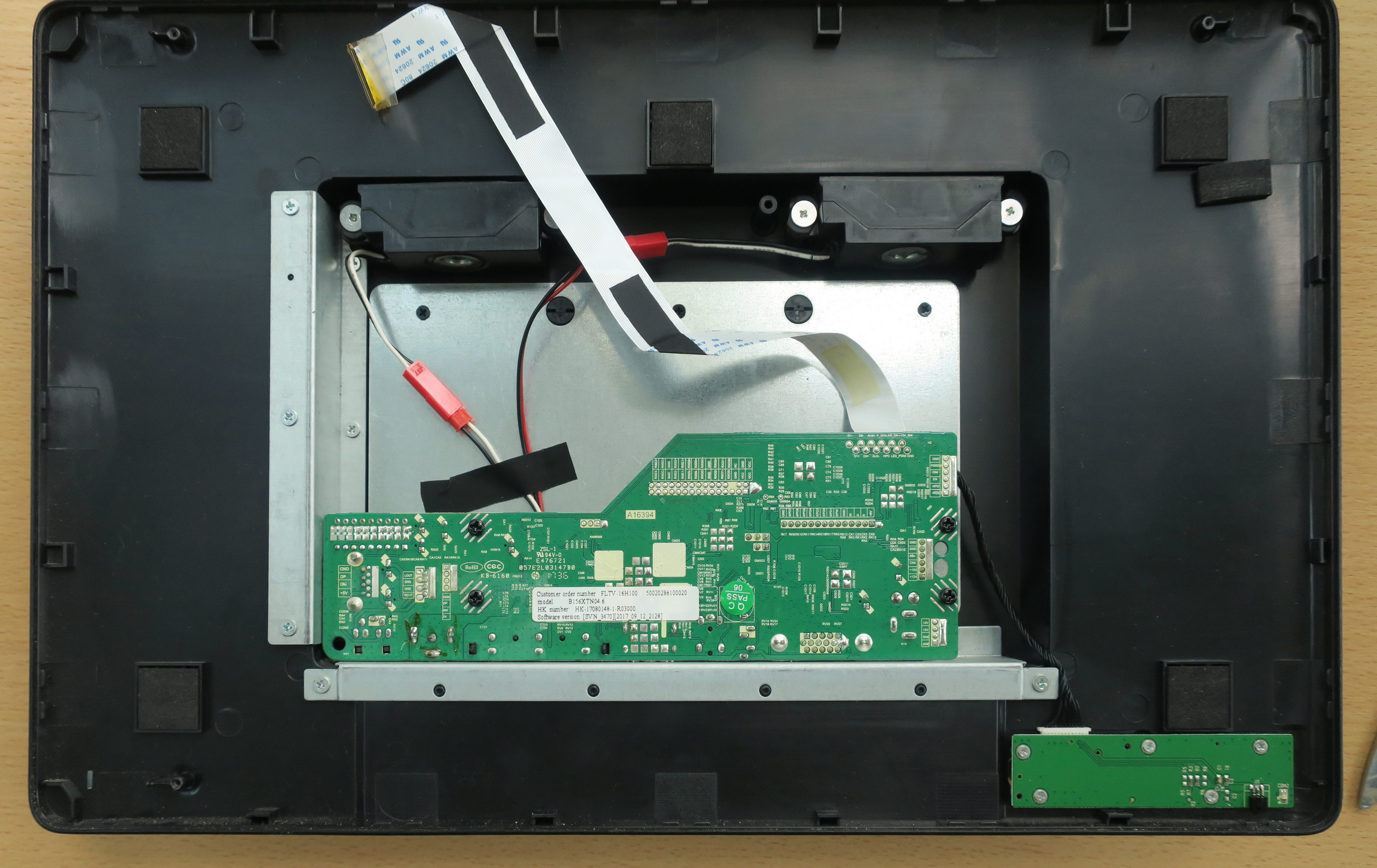

Вот что остаётся внутри телевизора (это просто для справки):

Но, чтобы установить в телевизор новый экран, сначала надо его купить. Вот этой проблеме и будет посвящена следующая глава.

Как выбрать экран (матрицу) для телевизора, ноутбука или монитора

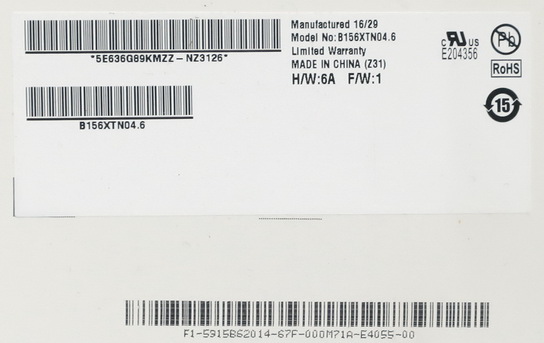

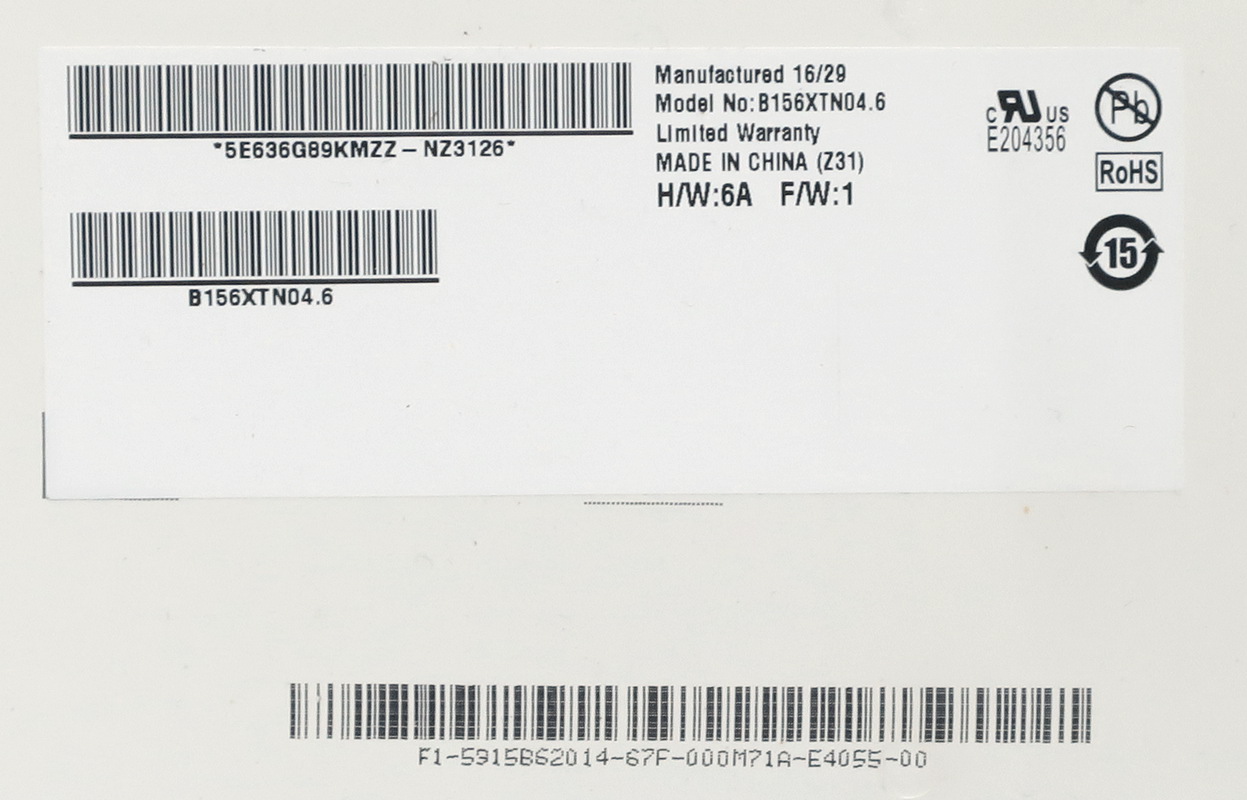

Итак, посмотрим на маркировку разбитого экрана:

В идеале лучше всего найти для замены точно такую же матрицу (с точно такой же маркировкой).

Кроме того, на всякий случай, хорошо бы убедиться, что у новой матрицы совпадёт разъём для связи с источником сигнала.

То есть, должны совпасть ещё следующие параметры:

- геометрия разъёма (-ов);

- количество контактов (30, 40, 50 pin и т.п.);

- электрический тип интерфейса (LVDS или TTL);

- разрядность цветояркостных каналов (обычно 6 или 8 бит).

Особенно всё это важно, если приходится покупать не совпадающую, а совместимую матрицу.

Здесь дополнительно поможет знание разрешения экрана (в данном случае 1366*768), и, разумеется, его размеров, способа крепления и расположения разъёма(-ов) для подключения.

Кроме наименования матрицы (в данном случае - 156XTN04.6), в маркировке упомянут номер аппаратной конфигурации (H/W:6A) и прошивки (F/W:1).

Вместо "H/W" (Hardware) может быть упомянуто "Rev." (Revision) - ревизия. Иногда одна ревизия от другой может отличаться просто расположением разъёма для связи с источником сигнала; а иногда и более глубокими изменениями.

То есть, совпасть должно очень много параметров, включая программные, оценить совпадение которых "на глазок" не представляется возможным.

Так что лучше просто воспользоваться списком совместимых моделей. Как найти эти списки?

Первым делом - погуглить по запросу "таблица совместимости матриц" (гуглить можно и в Яндексе).

Вторым пунктом - запросить в поисковике список матриц, совместимых с вашей конкретной моделью.

В данном случае помог последний пункт: у одного из продавцов компьютерных запчастей нашелся такой список матриц, совместимых именно с разбитой матрицей. Список - просто умопомрачительный:

LTN156AT31; LTN156AT31-301; LTN156AT31-B01; LTN156AT31-P01; LTN156AT31-P02; LTN156AT31-W01; LTN156AT33; LTN156AT33-401; LTN156AT33-B01; LTN156AT37; LTN156AT37-401; LTN156AT37-402; LTN156AT37-601; LTN156AT37-B01; LTN156AT37-L01; LTN156AT37-L02; LTN156AT37-T01; LTN156AT37-W01; LTN156AT37-W02; LTN156AT39; LTN156AT39-301; LTN156AT39-401; LTN156AT39-B01; LTN156AT39-D01; LTN156AT39-H01; LTN156AT39-L01; LTN156AT39-W01;B156XTN03.1; B156XTN03.5; B156XTN04.0; B156XTN04.1; B156XTN04.4; B156XTN04.5; B156XTN04.6; B156XTN07.1; B156XW04 V.7; B156XW04 V.8; LP156WH3(TP)(S1); LP156WH3(TP)(S2); LP156WH3(TP)(SH); LP156WH3(TP)(T2); LP156WH3(TP)(TH); LP156WHA(SP)(A1); LP156WHA(SP)(A2); LP156WHB(TP)(A1); LP156WHB(TP)(A2); LP156WHB(TP)(B1); LP156WHB(TP)(C1); LP156WHB(TP)(C2); LP156WHB(TP)(D1); LP156WHB(TP)(D2); LP156WHB(TP)(K1); LP156WHU(TP)(A1); LP156WHU(TP)(B1); LP156WHU(TP)(BH); LP156WHU(TP)(D1);  LTN156AT39-W03; N156BGE-E31; N156BGE-E31 REV.C1; N156BGE-E32; N156BGE-E41; N156BGE-E41 REV.B1; N156BGE-E41 REV.C1; N156BGE-E41 REV.C2; N156BGE-E42; N156BGE-E42 REV.C1; N156BGE-E42 REV.C2; N156BGE-EA1; N156BGE-EA2; N156BGE-EB1; N156BGE-EB1 REV.A1; N156BGE-EB1 REV.C1; N156BGE-EB1 REV.C2; N156BGE-EB2; NT156WHM-N12; NT156WHM-N21; NT156WHM-N22; NT156WHM-N42.

Анализ этого списка показал, что некоторые из моделей всё-таки не совместимы, ибо имеют 40-пиновый разъём (а в разбитом - 30-пиновый). В общем, бдительность терять нельзя!

Что расстроило: все перечисленные модели матриц основывались на технологии TN, т.е. сколь-нибудь улучшить качество изображения при замене матрицы в данном случае не удастся (но для других матриц, возможно, получилось бы заменить TN на IPS или хотя бы на *VA).

В итоге на Алиэкспресс была выбрана матрица B156XTN07.1, как наиболее "ходовая" и доступная для покупки.

Продавец предлагал её в трёх вариантах: Grade A matte (1-ый сорт матовая), Grade A (1-ый сорт глянцевая), Grade B (2-ой сорт глянцевая).

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Сорта Grade A и Grade B отличаются допустимым количеством битых пикселей (для первого сорта - меньше, для второго - больше).

Была выбрана матрица Grade A matte (1-ый сорт матовая). Тем не менее, хотя это и "первый сорт", в матрице нашелся один битый пиксель в верхней части экрана. Но поскольку полного отсутствия битых пикселей никто не обещал, предъявлять претензии было бессмысленно. :(

Испытания подтвердили совместимость новой матрицы со старой. Свершилось!

Испытания телевизора после замены матрицы

Испытания проводились в двух режимах: телевизора (с ТВ-приставкой DVB-T2) и компьютерного монитора. В принципе, экран показывал изображение примерно такого же качества, как и до замены матрицы. Может быть, чуть улучшились углы обзора экрана (именно чуть, а не радикально).

Сначала - картинка в режиме телевизора:

На фото - кадр из фильма "Андерсен. Жизнь без любви". Слева внизу - DVB-T2 приставка Perfeo Medium (обзор), включенная на приём цифровых кабельных каналов.

Качество изображения соответствует матрице TN, т.е. не самое лучшее. Цвета на картинке - бледноваты; а чёткость изображения страдает, видимо, из-за пересчёта в телевизоре графики HD (1280*720) к собственному разрешению 1366*768  (изменение размера в большую сторону ухудшает чёткость картинки).

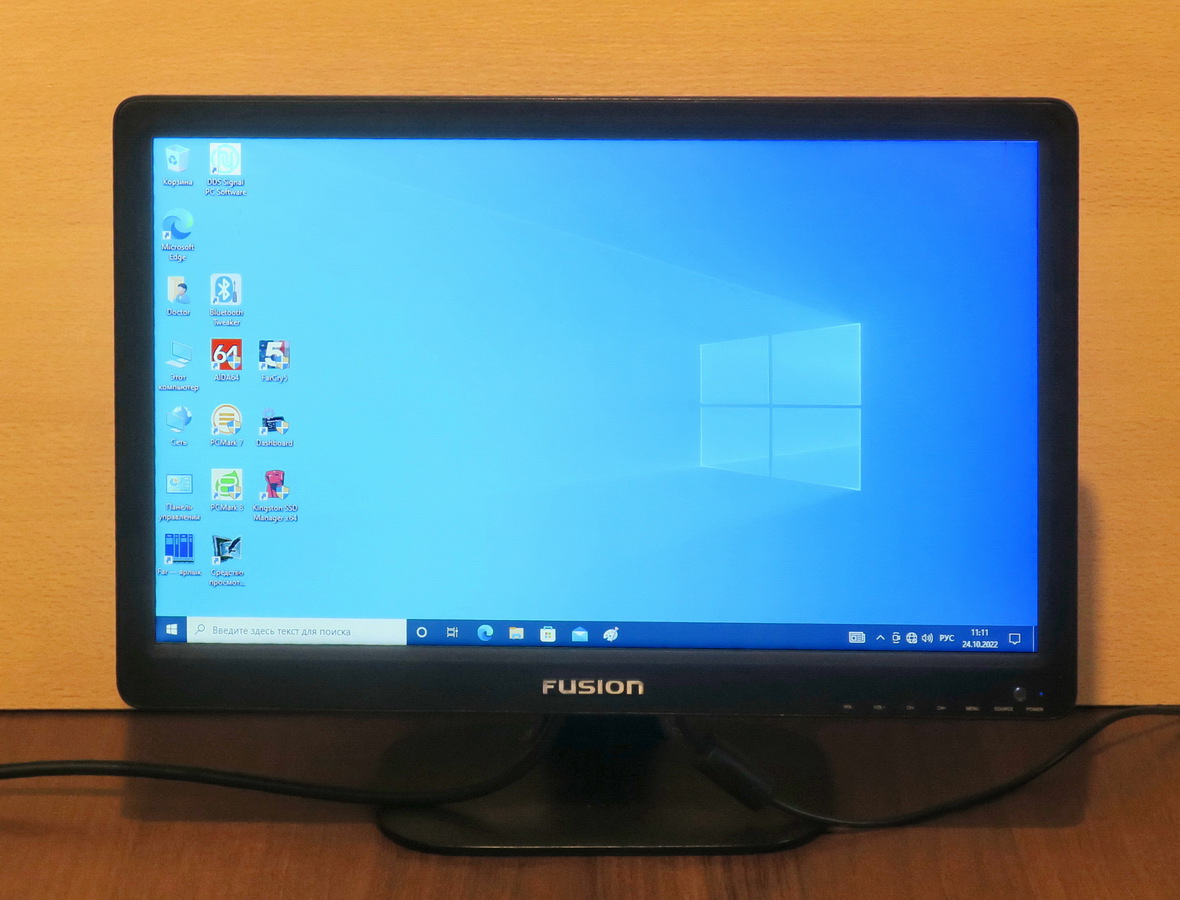

Теперь - телевизор в режиме монитора с подключением к компьютеру по кабелю HDMI:

Чёткость картинки - на хорошем уровне, поскольку телевизор работает в "родном" разрешении без пересчета. Но бледноватые цвета остались.

Ещё один недостаток матриц TN - сильная зависимость качества цветов и контрастности от угла зрения. При взгляде сверху контрастность падает, цвета бледнеют; при взгляде снизу - контрастность растёт; но под большими углами изображение становится негативным.


Окончательный диагноз

Итак, операция замены экрана проведена успешно. Остаётся выяснить экономическую полезность этой операции.

Экономическая полезность имеется самая прямая, но её экономическая эффективность будет сильно зависеть от того, у какого продавца Вы будете покупать матрицу. Как на Алиэкспресс, так и в российских магазинах продавцы имеют свойство бессовестно завышать цены, что может сильно снизить экономическую полезность замены.

К сожалению, чем экран крупнее, тем тяжелее для него найти замену. Крупные экраны берегите особенно тщательно!

В данном конкретном случае дополнительный плюс проведённой работы состоит в том, что на рынке выбор моделей телевизоров с небольшими экранами - крайне скудный; и "излечение" старого телевизора особенно полезно.

В любом случае подбор экрана для замены требует повышенного внимания, так как из-за разнообразия моделей матриц и их параметров есть вероятность приобрести несовместимое изделие.

Кстати, разбитый дисплей не был выброшен, а был превращён в кухонный светильник (статья). Не пропадать же добру! :)

Весь раздел "Сделай сам! (DIY)" - здесь.

  Ваш Доктор.
 24 октября 2022 г.
