Польстившись на низкую цену, я купил на распродаже на небезызвестном китайском маркете дешевый аккумулятор типоразмера Макита с заявленной ёмкостью 9 А*ч с зарядным устройством в комплекте.
Внутренний голос подсказывал мне, что не может быть столь дешевого аккумулятора без подвоха. И он оказался прав, но окончательный итог обзора будет всё-таки позитивным. Почему так - будет описано далее.
Оглавление
1. Характеристики, внешний вид и конструкция
аккумулятора Макита
3. Тест индикатора уровня
заряда аккумуляторов
Официально заявлены крайне скудные характеристики тестируемого аккумулятора Макита, даже габариты и массу пришлось измерить самостоятельно:
• Ёмкость: 9 А*Ч
• Напряжение: 21 В
• Количество аккумуляторных ячеек: 15
• Габариты: 115 * 73 * 85 мм (Д*Ш*В)
• Масса: 730 г
С напряжением надо быть особо бдительным. Дело в том, что одни производители указывают "честное" номинальное напряжение аккумуляторов при 50% заряда (как это принято для батареек и аккумуляторов), а другие - максимальное напряжение, соответствующее уровню заряда 100%.
В данном случае производитель сделал именно по последнему варианту. Но пользователю надо быть бдительным и быть в курсе, что номинальное напряжение для 5-секционных литиевых аккумуляторов может быть указано и как 18 В, и как 21 В (и уметь разобраться, когда это означает одно и то же).

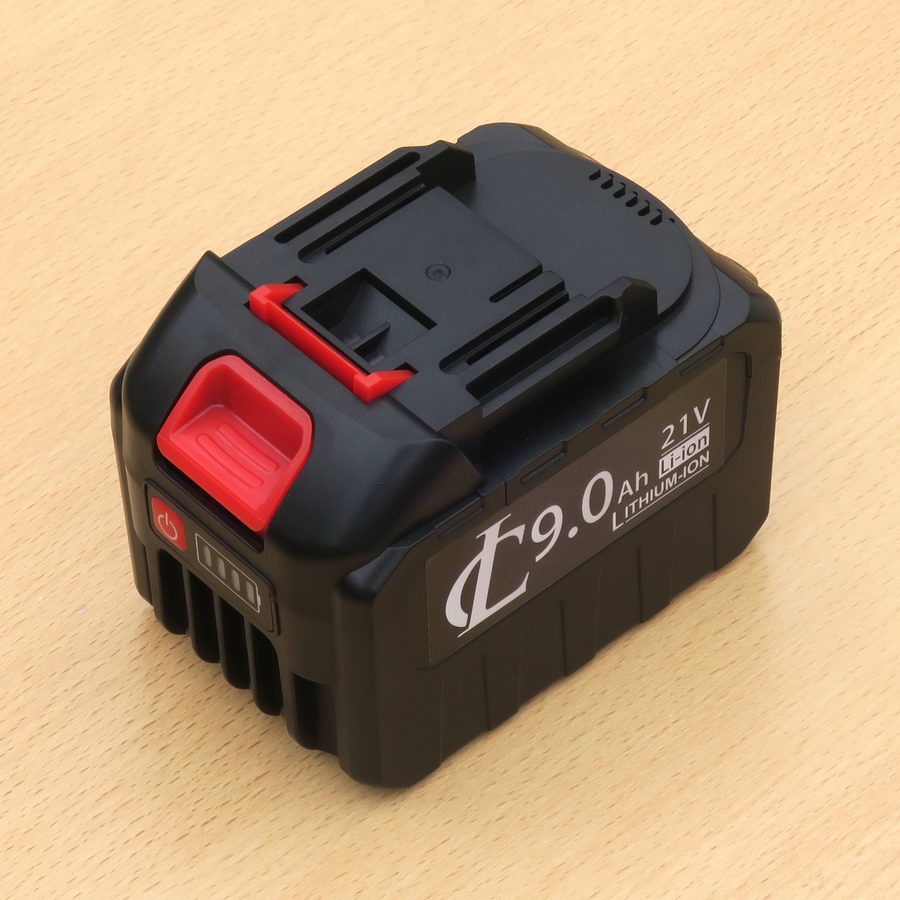

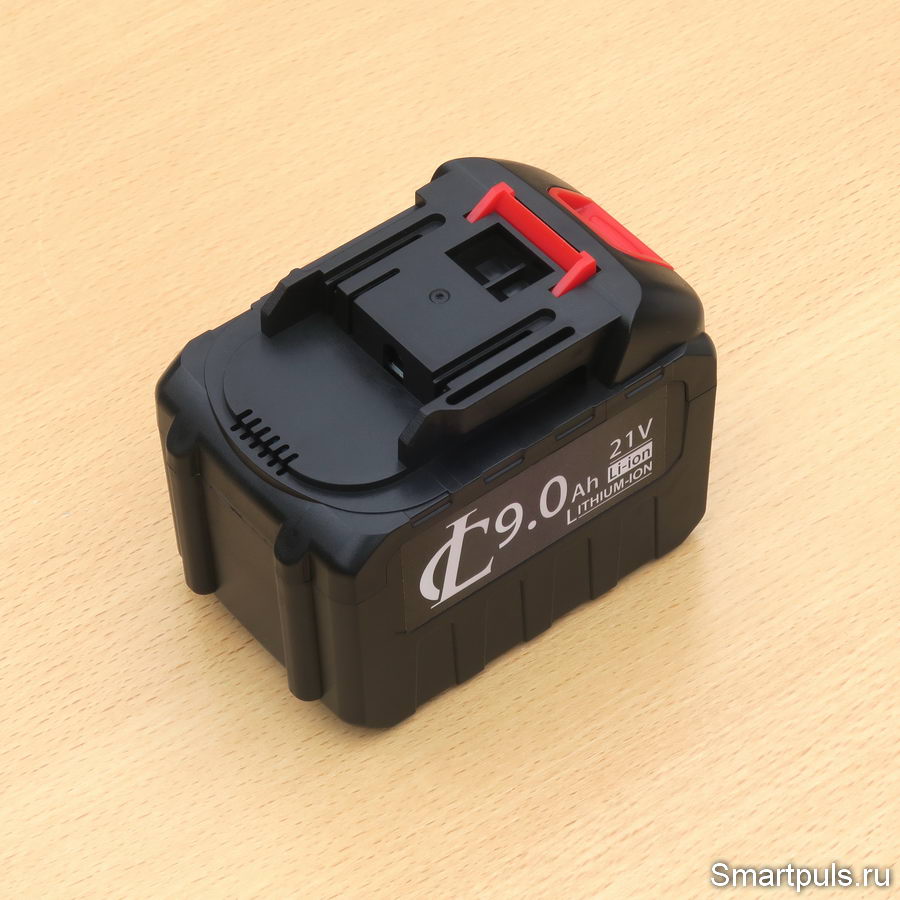

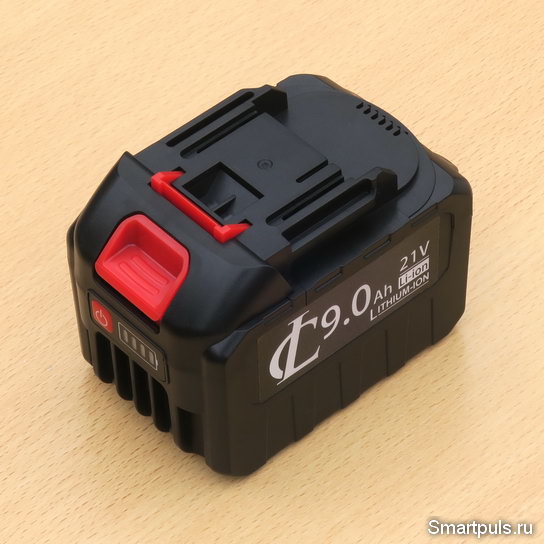

Аккумулятор имеет типовой "жирненький" внешний вид для аккумуляторов Макита с трёхярусной компоновкой самих аккумуляторных элементов:

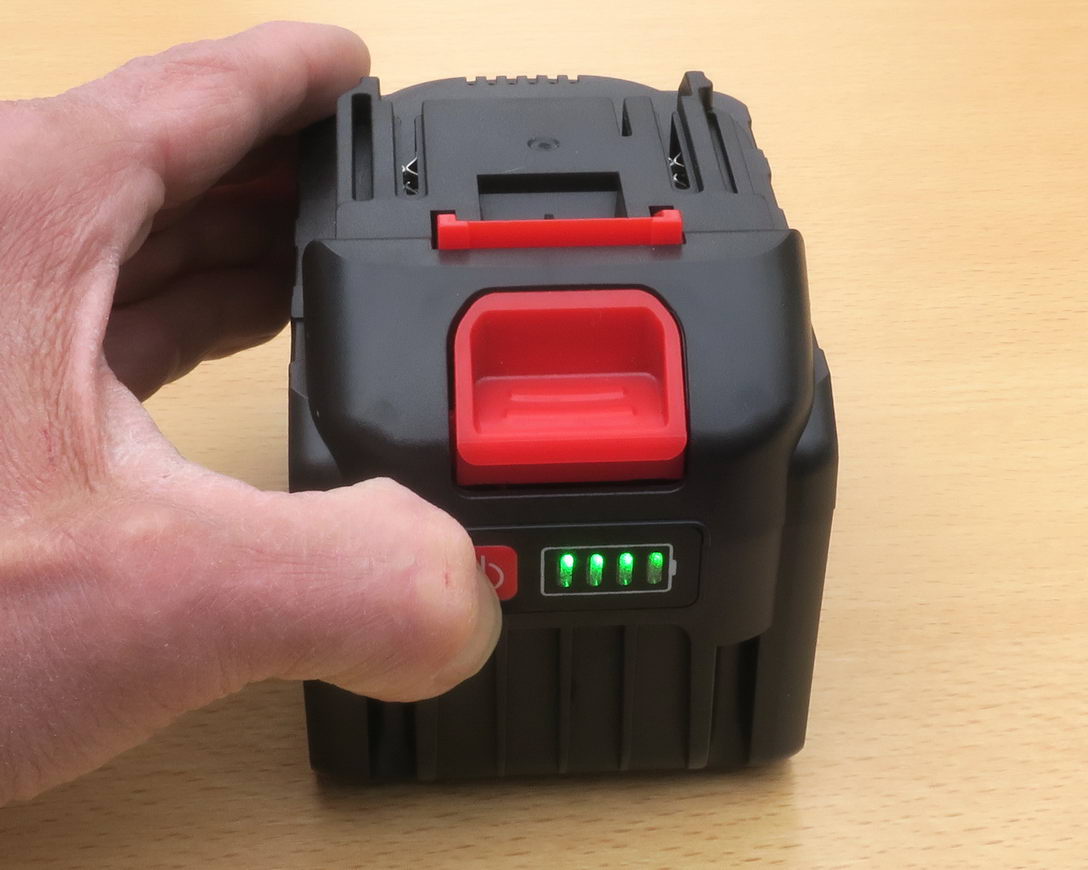

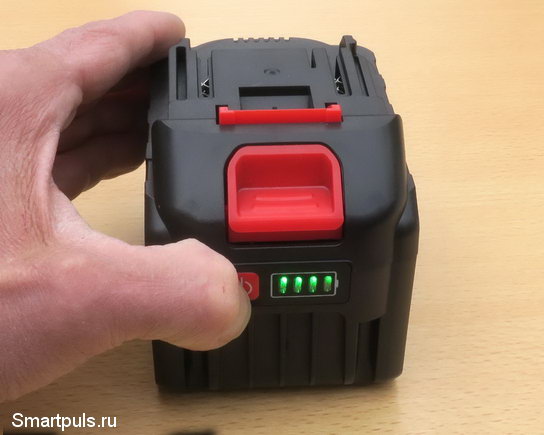

С левого торца расположен индикатор уровня заряда. Он светится только тогда, когда пользователь нажимает на кнопку, расположенную на этом индикаторе:

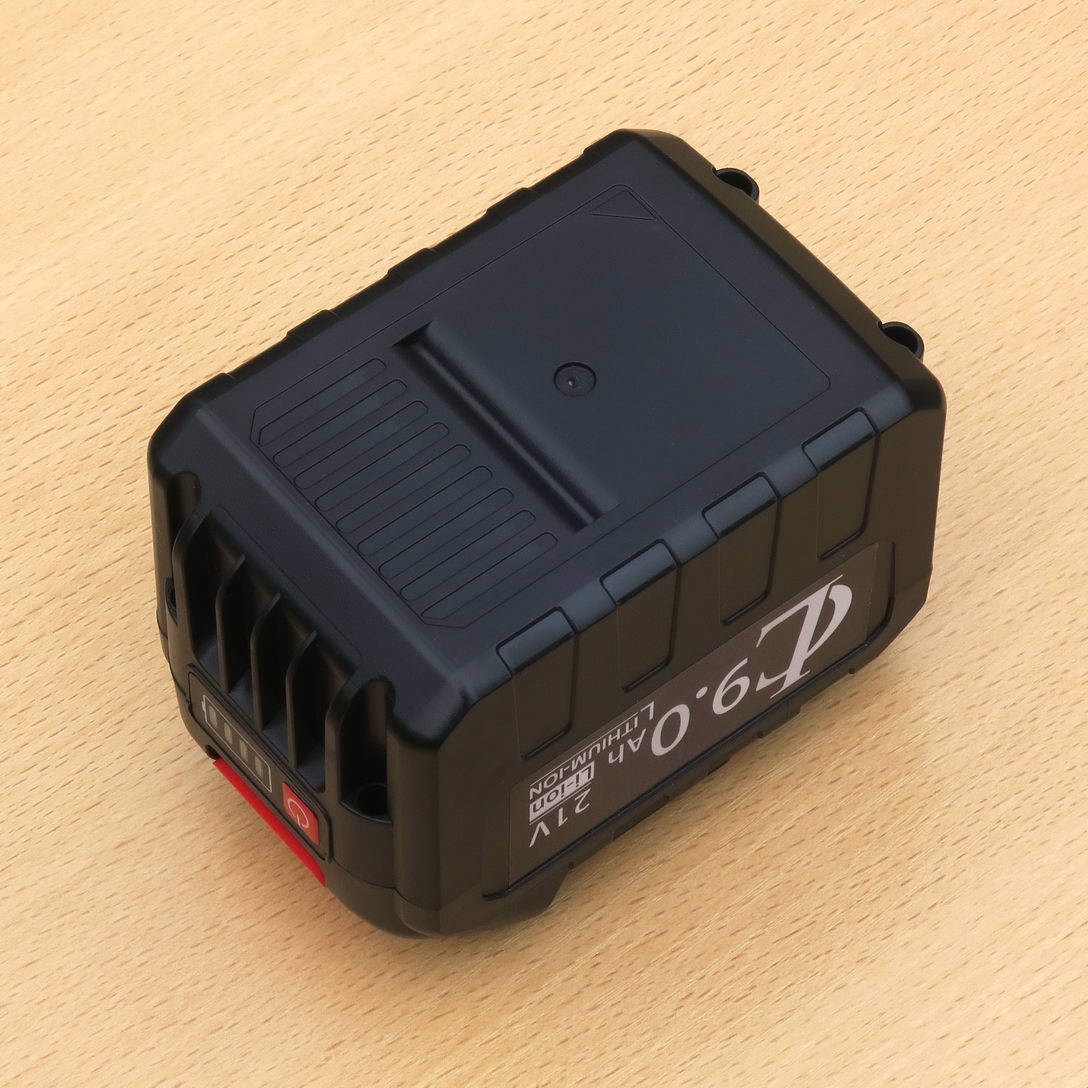

Теперь, чисто для проформы, посмотрим на нижнюю сторону аккумулятора:
На обратной стороне нет ничего интересного (как и следовало ожидать).
Теперь разбираем аккумулятор (для этого потребовались "длинные" шестигранники-звёздочки) и изучаем его внутренний мир.

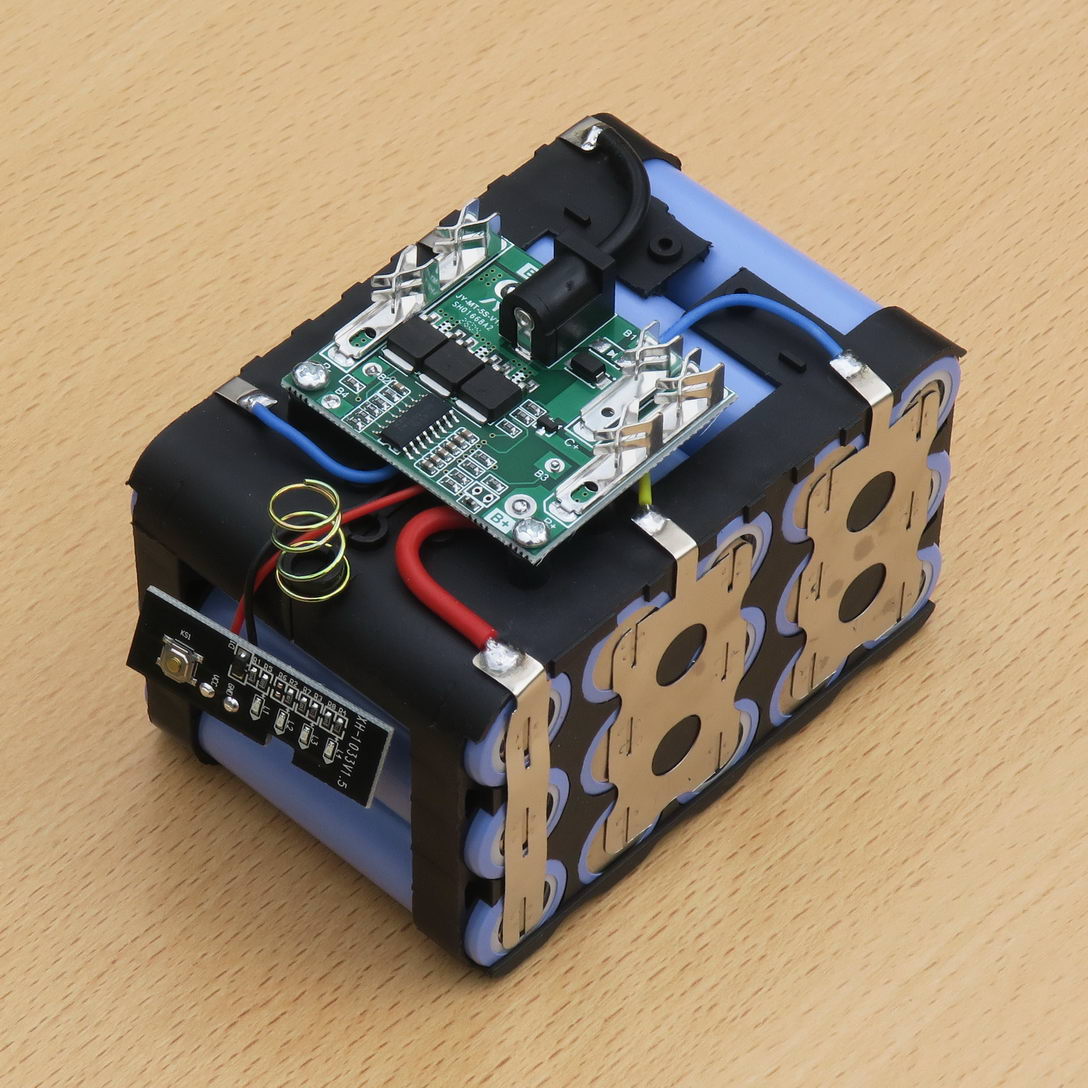

Итак, аккумулятор состоит из 15-ти литиевых элементов типоразмера 18650 (диаметр 18 мм, длина 65 мм), включенных в 5 последовательных секций по 3 параллельных элемента в каждой (5S3P).

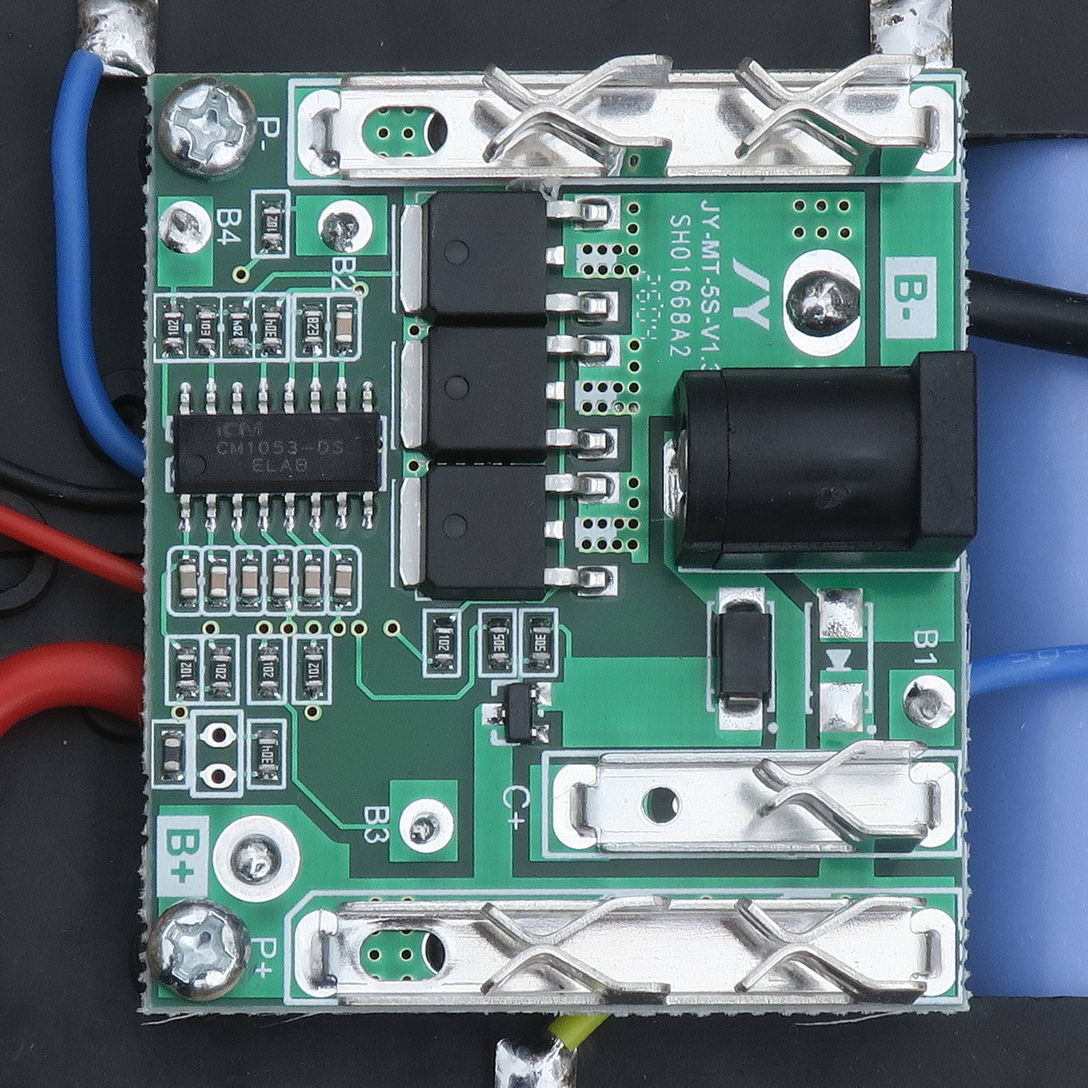

Сверху установлена плата балансировки (BMS) и защиты "в одном флаконе". Рассмотрим её крупным планом:
Плата основана на чипе CM1053-DS. С обзором аналогичной платы можно ознакомиться здесь. Кратко: плата очень хороша как плата защиты, но практически "никакая" в качестве платы балансировки.
То есть, налицо - явная экономия со стороны производителя (и, забегая вперёд, это - не единственная экономия в этом аккумуляторе).

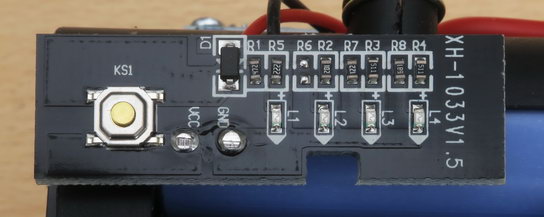

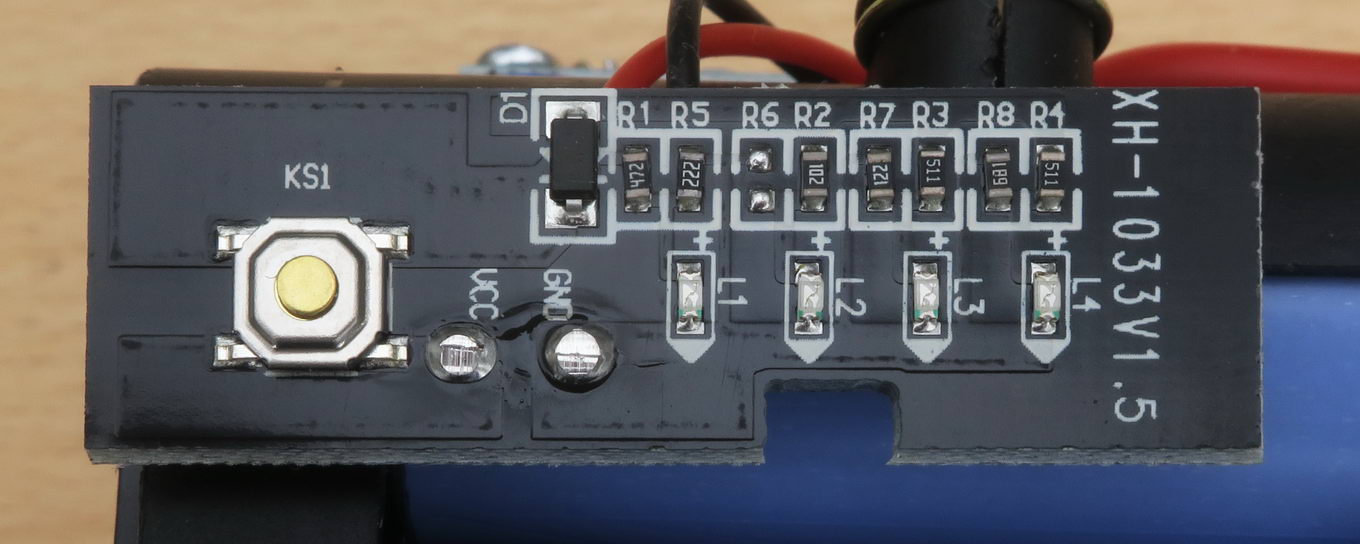

Теперь изучим плату индикатора уровня заряда аккумулятора:
А вот здесь ситуация оказалась совсем "весёлая"! Обратите внимание: на плате нет ни одного чипа, вся плата построена на резисторах и светодиодах!
Из этого проистекает, что
плата не будет отличаться точностью индикации, да и сама индикация будет
"плавной": не будет чёткой границы переключения светодиодов; то есть, по мере расхода
заряда светодиоды в линейке будут плавно по очереди гаснуть. Экономика иногда
бывает не просто экономной, а супер-экономной!

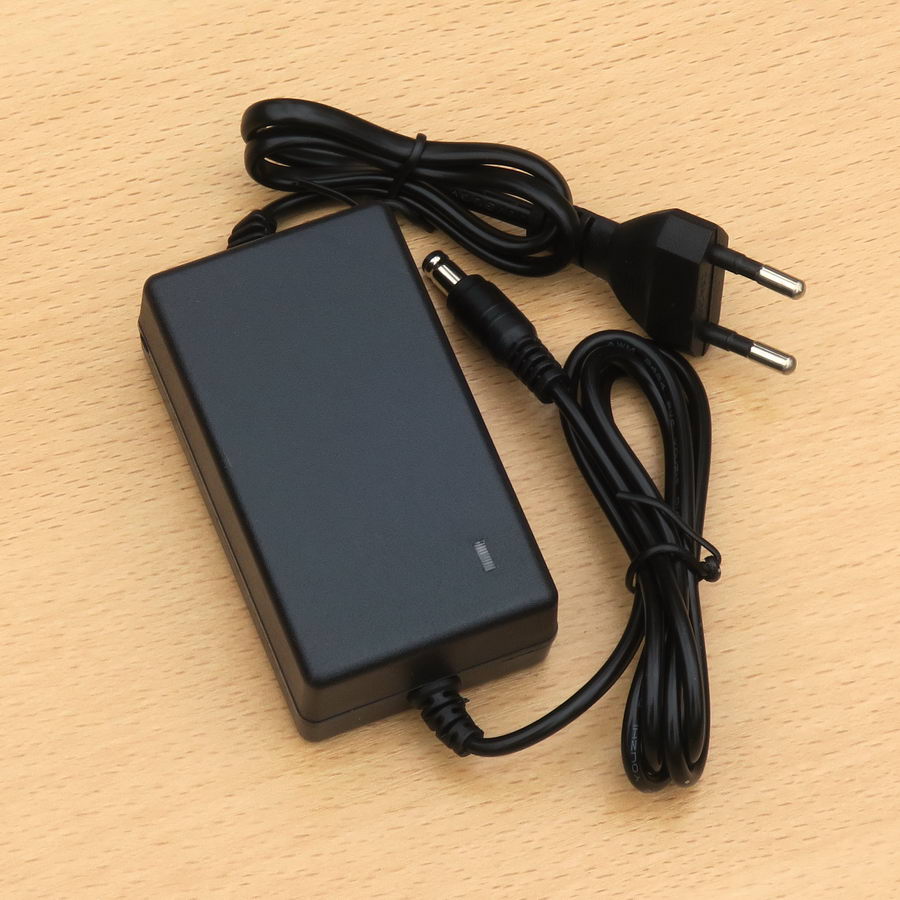

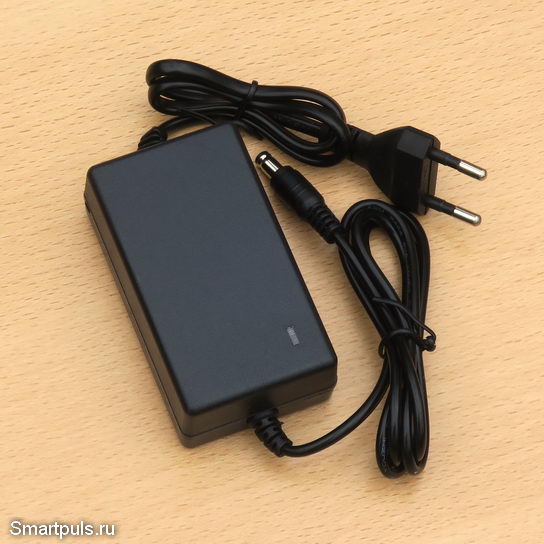

Тестируемый аккумулятор Макита можно купить и отдельно, но я купил его вместе с зарядным устройством.
У него всего два параметра:
• Выходное напряжение: 21 В;
• Выходной ток: 2 А.
Здесь важно отметить, что зарядное устройство отличается от обычного блока питания тем, что имеет ограничение выходного тока для предотвращения как собственного повреждения, так и повреждения заряжаемого аккумулятора. То есть, здесь не действует правило "чем ток больше, тем лучше".
На этой стороне аккумулятора в правом нижнем углу расположен индикатор статуса процесса зарядки. Если зарядка идёт, то он светится красным цветом, а если завершена - то зелёным.

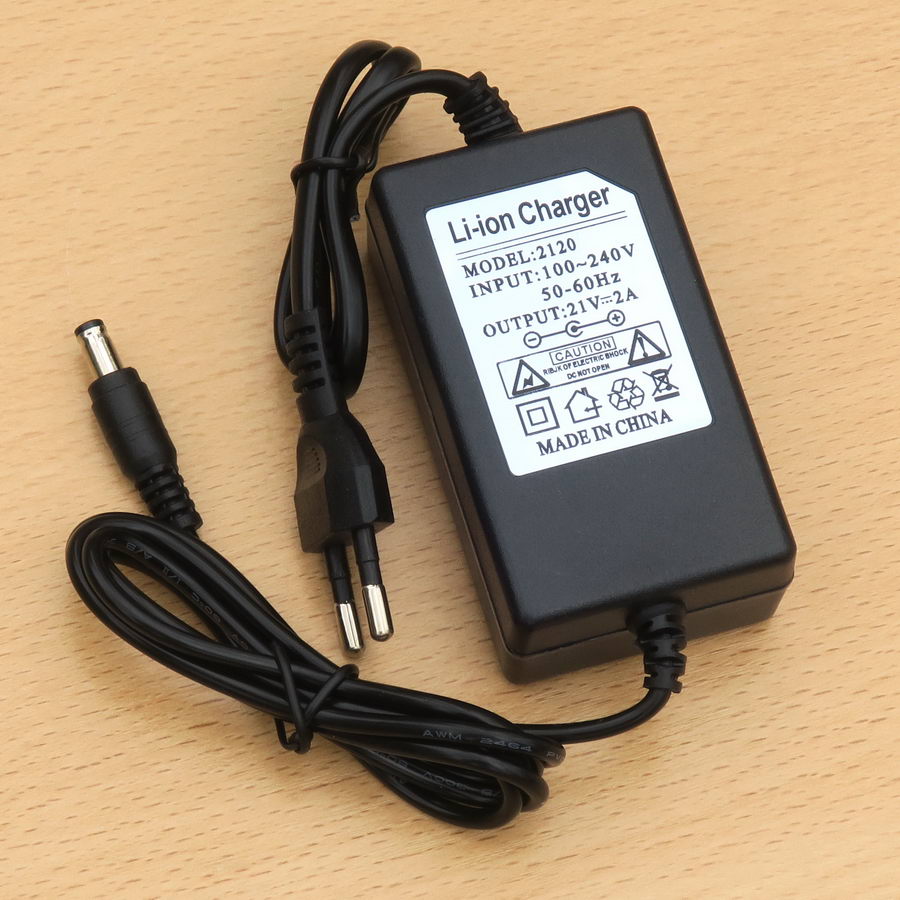

На обратной стороне аккумулятора обозначены его параметры:
Реальные параметры зарядного устройства совпали с заявленными с достаточно высокой точностью: выходное напряжение на холостом ходу составило 20.9 В, а выходной ток на нагрузке 8 Ом составил 1.83 А.

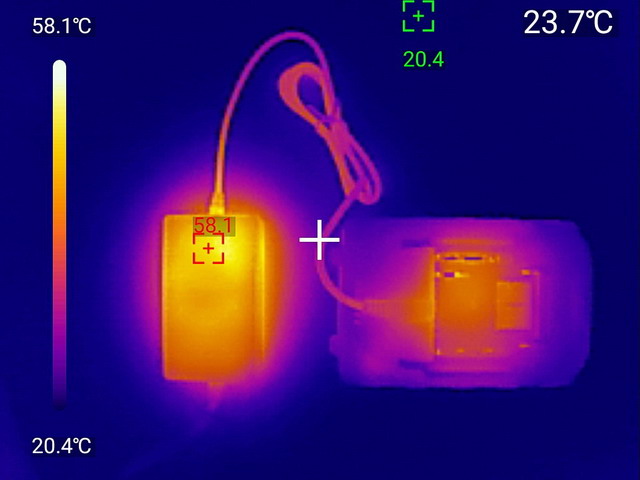

Тепловой снимок показал, что при зарядке аккумулятора нет перегрева ни заряжаемого аккумулятора, ни зарядного устройства.
Температура зарядного
устройства составила около 60 градусов, а аккумулятора - около 40 градусов; что
не представляет для них никакой опасности.
И вот настал момент истины. То есть, пришло время главного теста - проверки ёмкости аккумулятора. Проверка проводилась в "щадящем" режиме: при резистивной нагрузке и среднем токе нагрузки в течение теста около 0.9 А.

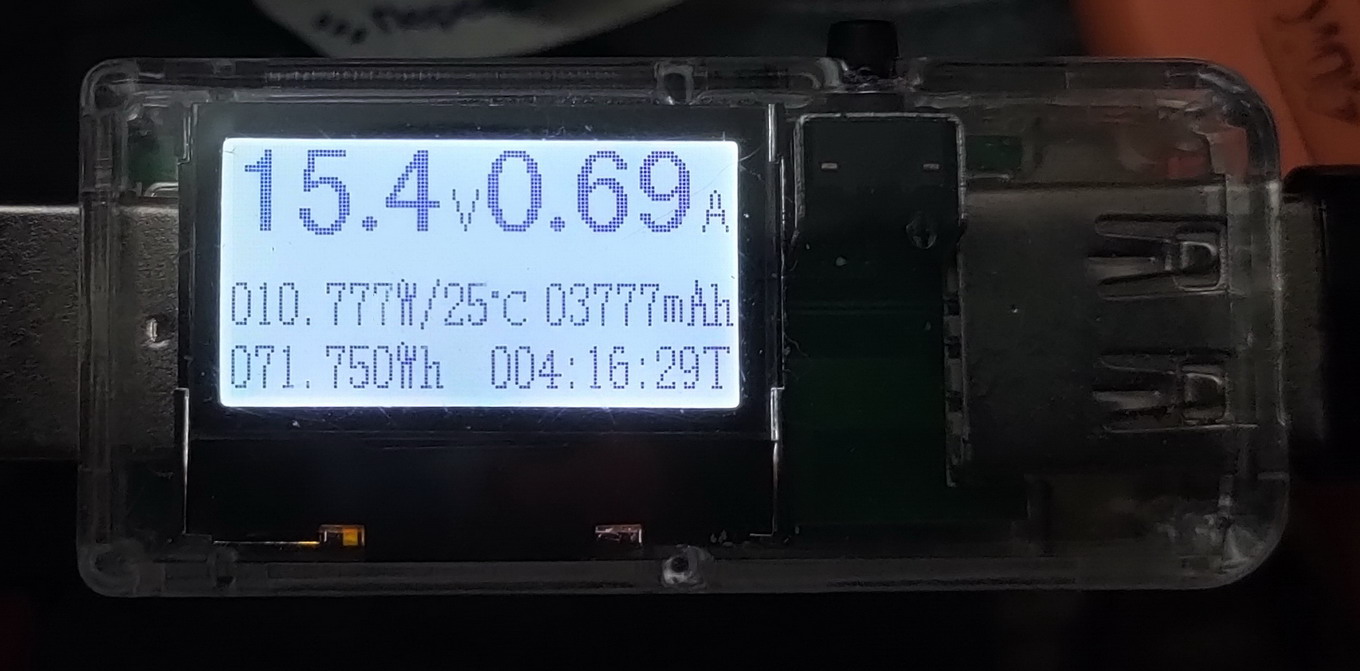

Итого, ёмкость аккумулятора составила не заявленные 9 А*ч, а только 3.777 А*ч!
В общем-то, в этом и состояло основное ожидание подвоха. Чтобы ёмкость аккумулятора была равной 9 А*ч, для каждой "банки" в его составе ёмкость должна была составить 3000 мА*ч, а реально составила 1200 - 1300 мА*ч (а должна быть 3000 мА*ч).
Аккумуляторы 18650 ёмкостью по 3000 мА*ч на рынке предлагаются, но их изготовляют честные производители (VariCore, LiitoKala и др.); и с ними цена аккумулятора была бы раза в полтора выше. Впрочем, покупка аккумуляторов по более высокой цене ещё не гарантирует их более высокого качества: подделок на отечественных и зарубежных маркетах - более чем достаточно. :(
Теперь - остальные детали теста.
Напряжение в начале теста на разряд составило 20.5 В, в конце теста - 15.4 В. По окончании теста схема защиты аккумулятора сама отключила нагрузку, т.е. работает корректно, предотвращая переразряд аккумулятора (который для литиевых аккумуляторов крайне вреден). К этому надо добавить, что в процессе разряда на нагрузку после снижения напряжения до 17 В дальнейшее снижение шло очень быстро. Из этого следует, что если во время работы пользователь заметит снижение оборотов инструмента, то, значит, он скоро совсем остановится и пора сменить аккумулятор (а текущий поставить на зарядку).
Затем была проверена работа аккумулятора с реальным инструментом: воздуходувкой и цепной электропилой-сучкорезом.
Особенностями любого электроинструмента является сильный пусковой ток, в разы превышающий ток их работы в установившемся режиме.
Соответственно, это требует выполнения от аккумулятора сразу двух условий.
Во-первых, он должен физически обеспечивать ток, достаточно сильный для разгона инструмента в момент пуска.
А во-вторых, схема защиты должна иметь некоторую небольшую задержку срабатывания, чтобы в момент пуска электроинструмент не вышибал защиту аккумулятора и не останавливал раскрутку (после раскрутки нагрузка на аккумулятор упадёт - ему легче будет).

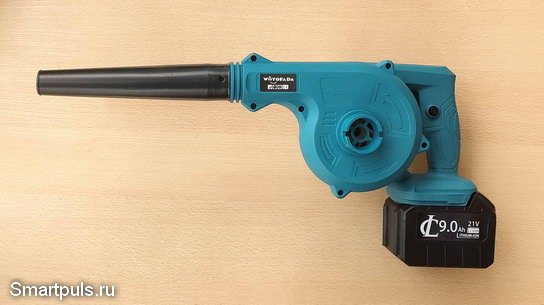

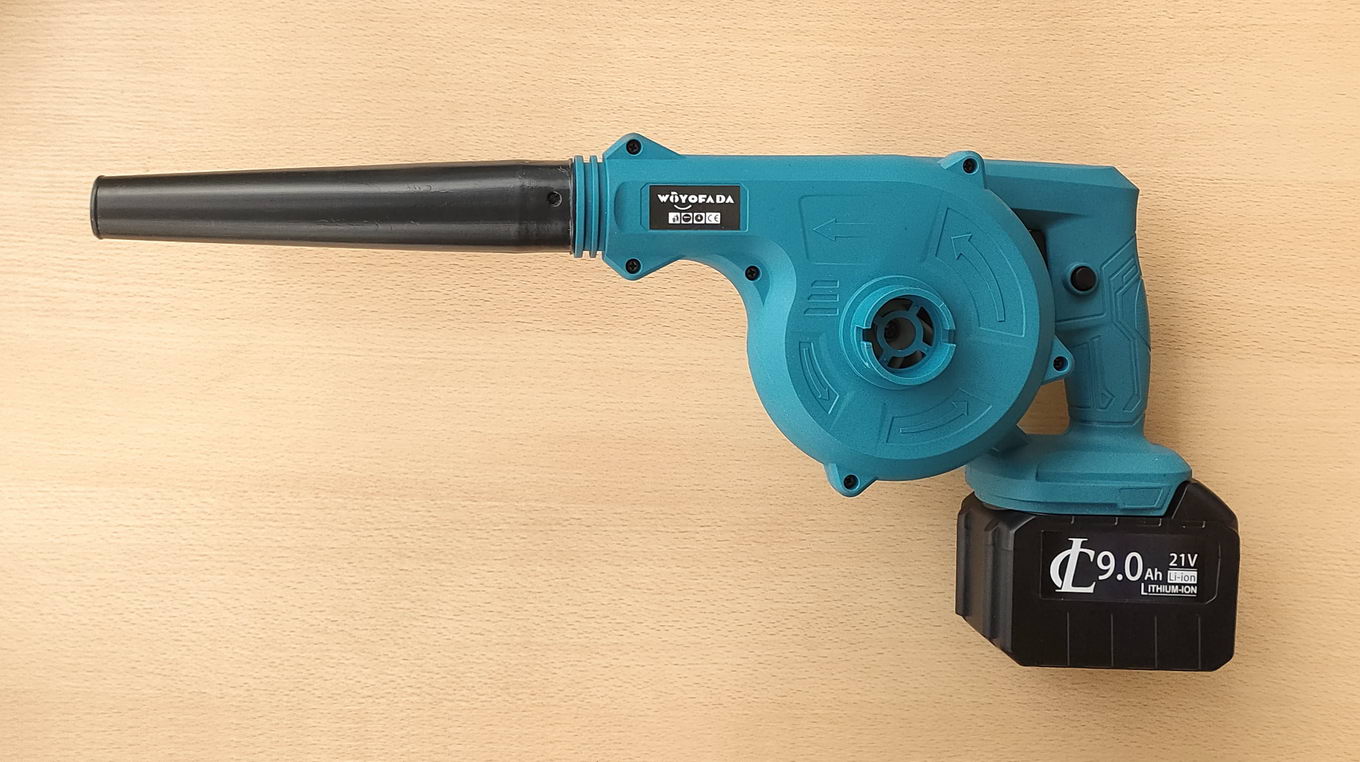

Первой была протестирована работа аккумулятора с воздуходувкой (обзор).
Работа с воздуходувкой для этого аккумулятора - сравнительно лёгкая. Сопротивление мотора воздуходувки постоянному току составляет 1.2 Ом; соответственно, пусковой ток при напряжении 20 В может достигать 16.7 А. Такой ток не является для аккумуляторов Макита какой-то необыкновенно тяжелой нагрузкой: воздуходувка легко "завелась" и работала без проблем.

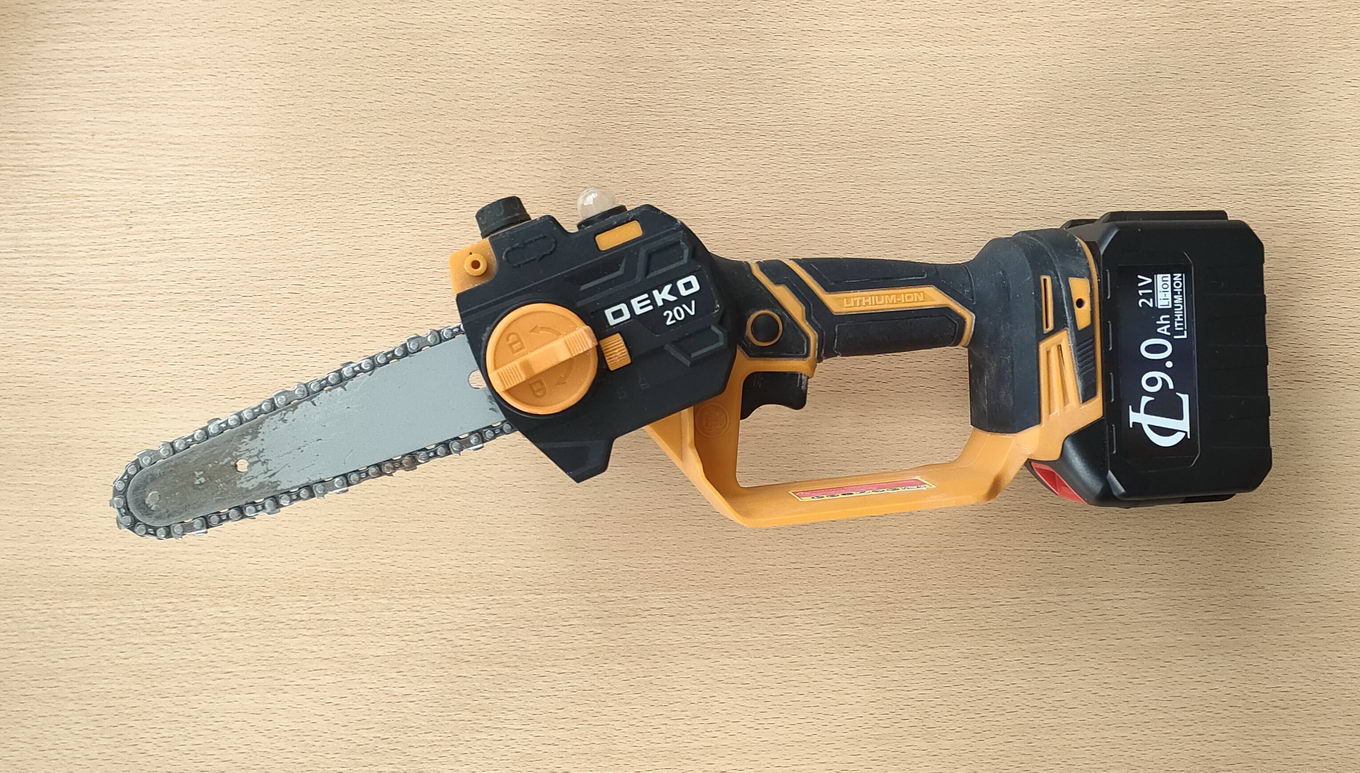

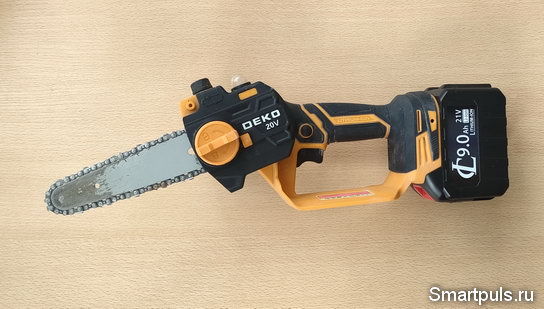

Затем была протестирована работа с цепной электропилой-сучкорезом Deko.
Такая нагрузка - более тяжела для аккумулятора, чем воздуходувка, по двум причинам: во-первых, сопротивление обмотки постоянному току намного ниже (0.5 Ом); а во-вторых, в течение работы нагрузка может сильно меняться - от небольшого тока "холостого хода" пилы (3 А), и до в разы более высоких значений при работе с сильным прижатием пилы к месту распила.
В данном случае аккумулятор
выдержал и высокий пусковой ток (ок. 40 А), и штатную работу с перепиливанием
сучков диаметром до 4 см.
Итак, протестированный аккумулятор формата Макита имеет кучу недостатков:
• Упрощённая плата балансировки и защиты - по существу, она является только платой защиты;
• Упрощенная плата индикации, не отличающаяся высокой точностью;
• Самое главное: ёмкость аккумулятора оказалась примерно в 2.5 раза ниже заявленной! И сей факт придаёт несколько горьковатый привкус слову "дешевый" в наименовании обзора... :(
Тем не менее, этот аккумулятор вполне справился с совместной работой с типовыми электроинструментами; и совсем "ставить на нём крест" не следует.
Он вполне подойдёт для эпизодической работы с электроинструментом в домашнем хозяйстве, когда большую часть времени инструмент лежит на полке, и используется лишь изредка в случаях необходимости. Дорогой и мощный аккумулятор для работы в таком режиме не требуется.
В противоположность этому, для профессиональной работы такой аккумулятор совсем не подойдёт. Профессионалам желательно, чтобы инструмент весь рабочий день был в боевой готовности, и не требовалось бы каждый час менять аккумулятор на свежезаряженный!
К этому надо добавить, что, когда через сколько-то лет (в зависимости от интенсивности использования) аккумулятор окончательно "сядет", то можно будет просто заменить его внутренний блок из 15-ти аккумуляторных "банок" на новый. Это будет дешевле, чем покупать полностью новый аккумулятор в сборе. Потребуется лишь элементарный навык работы с паяльником.
Купить протестированный аккумулятор можно на Aliexpess, цена на дату обзора вместе с зарядным устройством - около $25, без него $20 (цена может меняться, проверяйте!). Если ссылку не видно, то отключите, пожалуйста, блокировщик рекламы для этого сайта.
Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
Всем спасибо за внимание!
