Как подключить тачпад от ноутбука к компьютеру

Эта статья-руководство ответит на вопрос, как можно подключить тачпад от ноутбука к компьютеру (настольному)?

Вопрос становится всё более актуальным в связи с тем, что большая масса "древних" ноутбуков у населения выходит из строя (ничто не вечно), и пользователи интересуются, как можно использовать их комплектующие, сохранившие работоспособность.

В интернете предостаточно статей на тему подключения тачпада к компьютеру, но почти все они рассматривают этот вопрос чисто академически, не доводя решение до изделия, полностью пригодного к эксплуатации.

В данной статье будет рассмотрен полный цикл подключения тачпада к компьютеру: начиная от электрического подсоединения, и заканчивая оформлением завершенной конструкции, удобной для применения.

Оглавление

1. Исходный материал и электрическое подключение тачпада к компьютеру

   2. Окончательное оформление конструкции тачпада, установка драйверов и тестирование

   3. Окончательный диагноз


Исходный материал и электрическое подключение тачпада к компьютеру

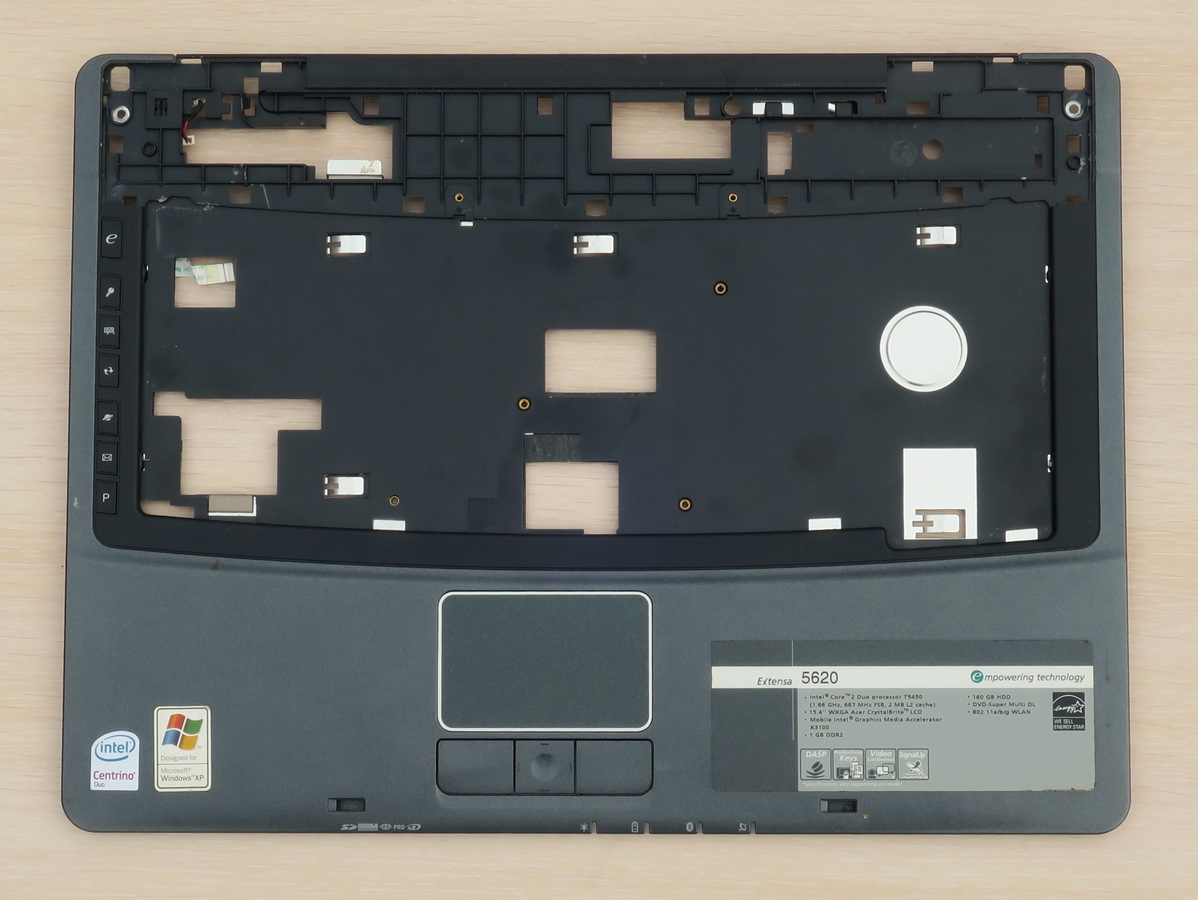

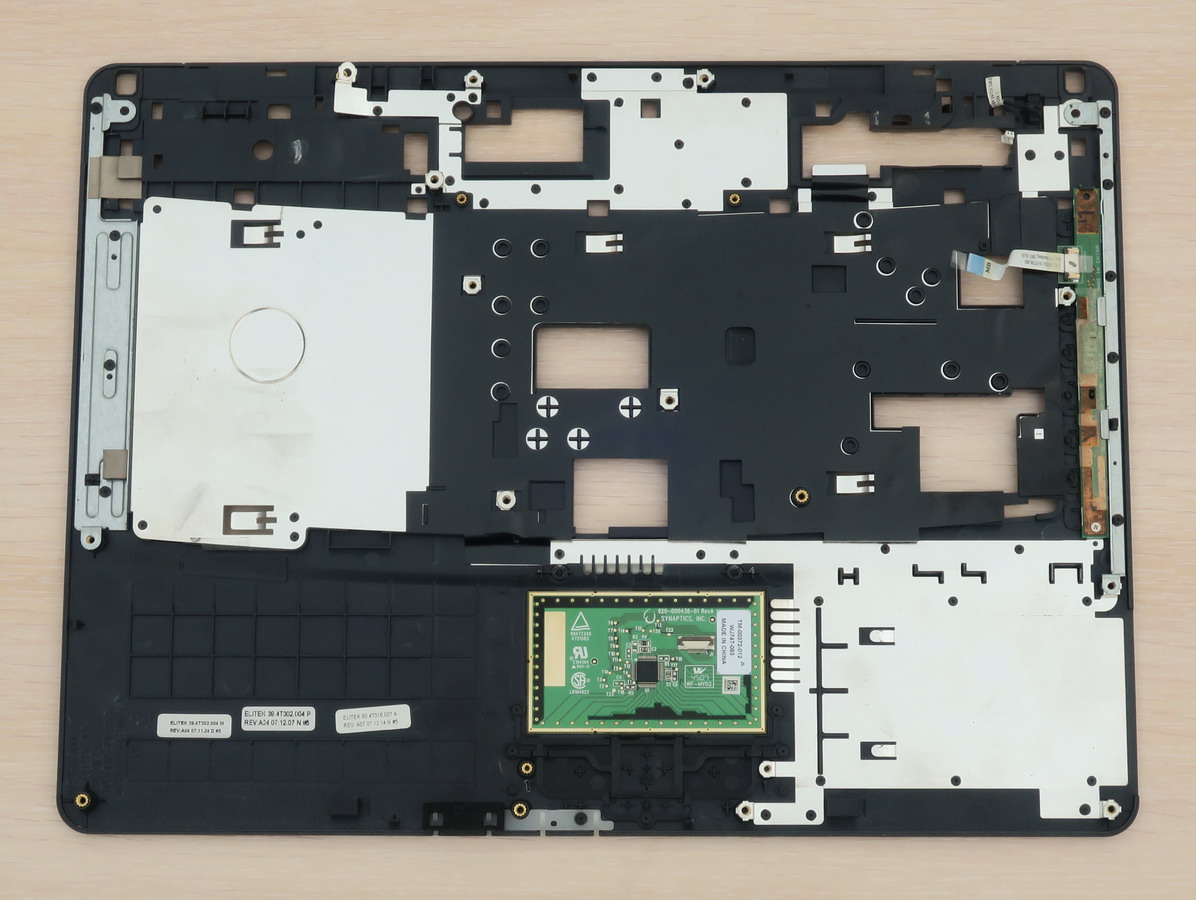

Итак, рассмотрим ту часть убитого ноутбука, в которой находится тачпад. Она представлена на следующих двух фото (сверху и снизу):

Тачпад довольно крепко приклеен к верхней крышке системного блока ноутбука. Ошибка большинства авторов статей о подключении тачпадов к компьютерам состоит в том, что они зачем-то выдирают тачпад из его обрамления. Этого делать не надо: часть корпуса ноутбука вокруг тачпада станет корпусом нового устройства.

Теперь изучаем электронику тачпада.

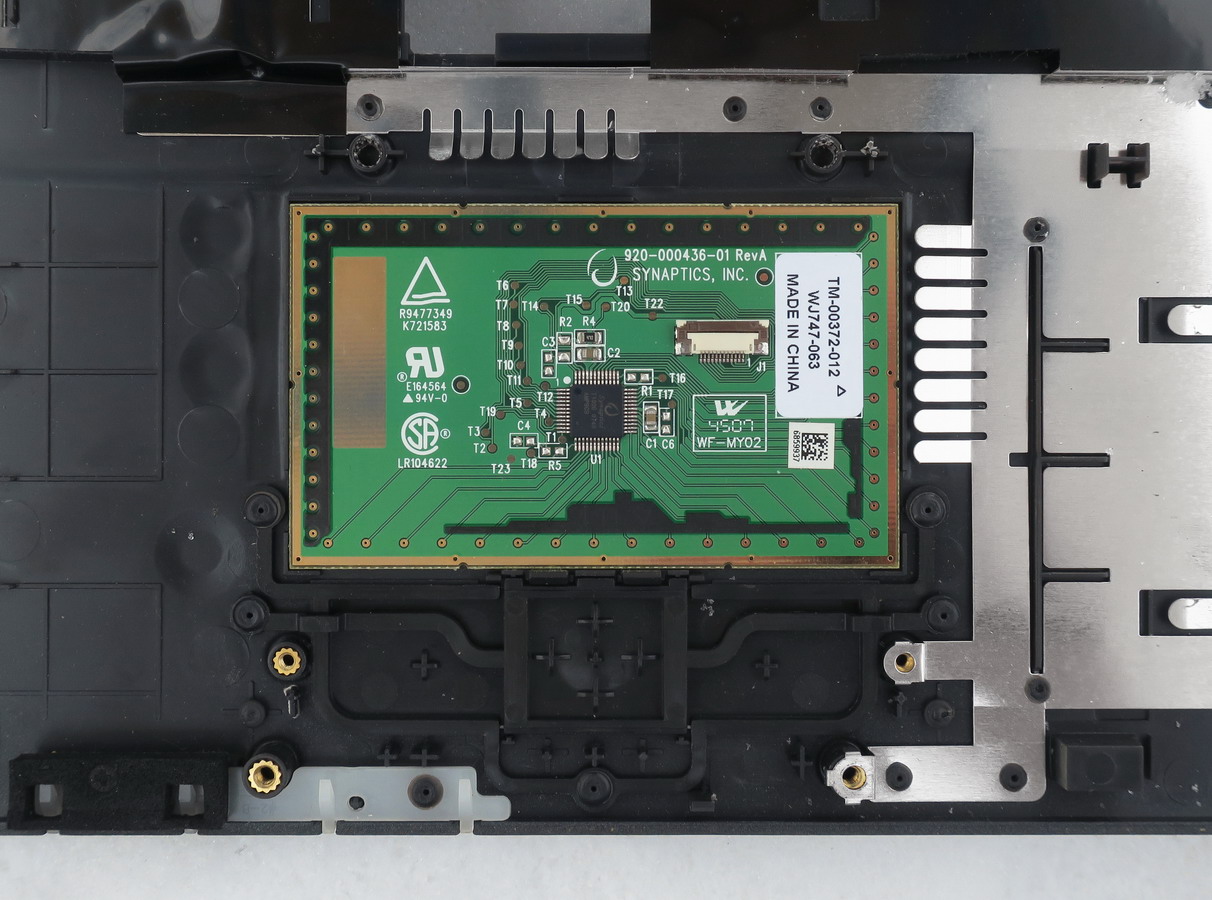

Особенность электроники этого тачпада (и многих других тачпадов в древних ноутбуках) состоит в том, что сенсорная поверхность и управляющие кнопки размещены на разных платах (на фото выше присутствует только плата с сенсорной поверхностью).

Соединяются эти платы через материнскую плату ноутбука, которой у нас не будет. Значит, нас ждёт геморрой возня с прямым подключением кнопок к основной плате тачпада.

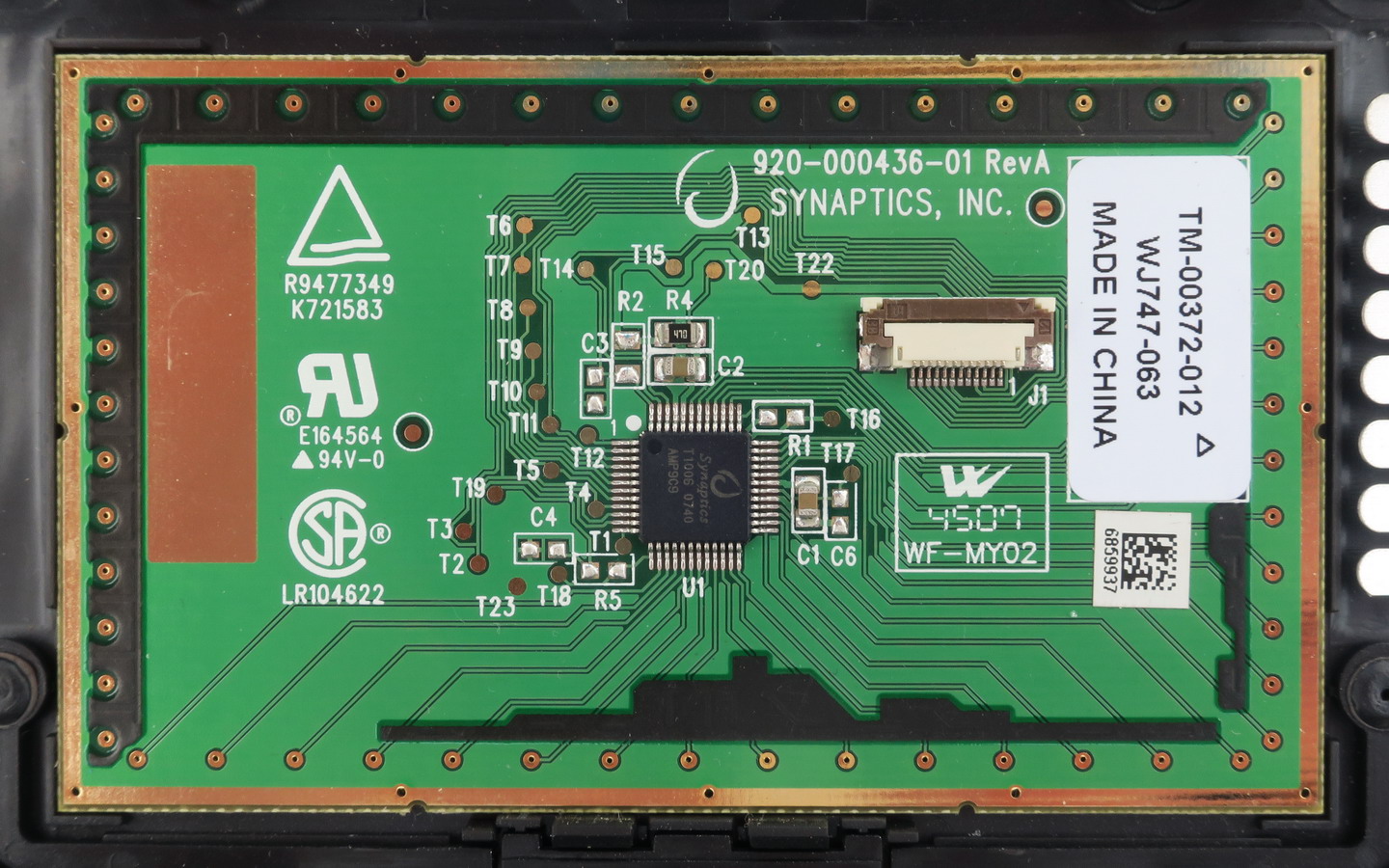

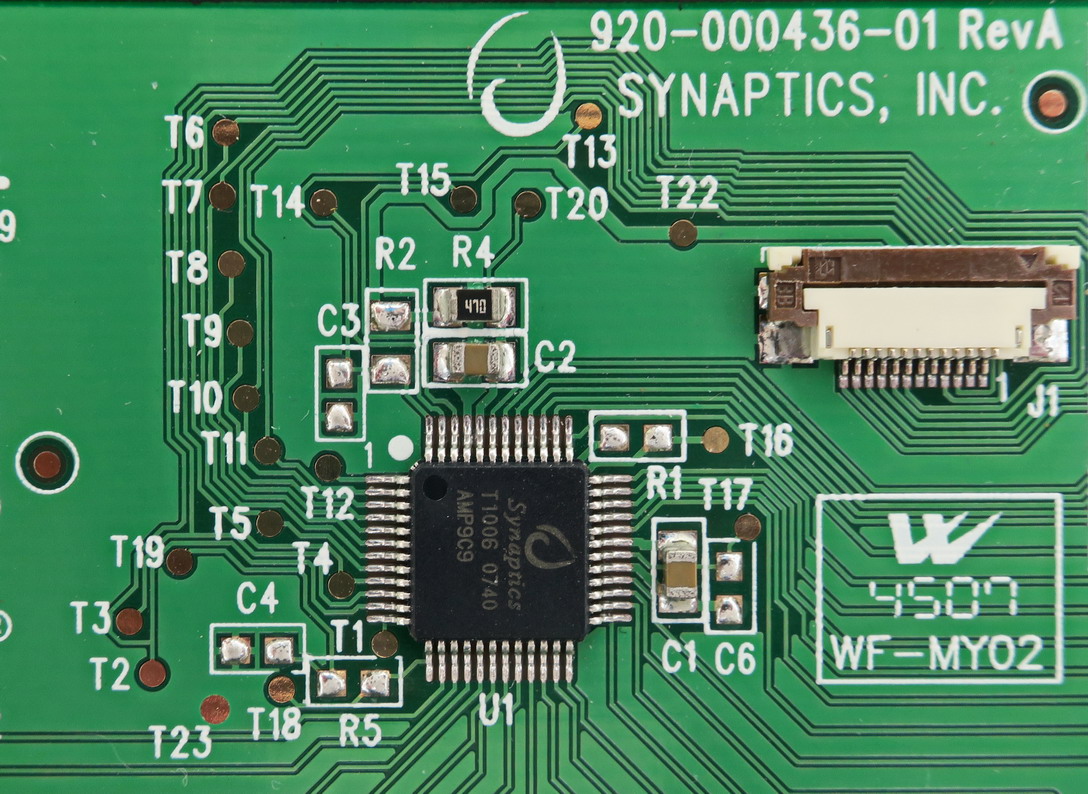

Посмотрим детальнее на основную плату тачпада:

Тачпад построен на основе чипа Synaptics T1006. Это - очень хорошо, поскольку для таких тачпадов в интернете есть довольно подробная информация (за исключением официального datasheet-а, который найти не удалось).

Правда, в одном из пунктов эта информация оказалась неточной, но об этом позже.

Все соединительные линии на плате оказались снабжены небольшими пронумерованными круглыми контактными площадками, что значительно облегчает работу с платой (и, насколько мне известно, такие площадки есть на всех тачпадах, только их назначение может не совпадать).

Слева на плате есть большая прямоугольная площадка земли; она пригодится не только для электрического подключения проводника земли, но и для механического крепления кабеля, соединяющего тачпад с компьютером.

Начинаем работу с поиска дохлой мыши со старорежимным круглым разъёмом PS/2, ибо тачпады ходовых серий Synaptisc с этим интерфейсом совместимы. Отрезаем кабель от этой мыши.

Далее проверяем полярность проводников земли и питания в этом кабеле.

Вроде бы, по установившейся традиции, провод земли ("минус") должен быть чёрным или синим, а питания (+5 В) - красным, жёлтым или оранжевым.

Но в моём случае всё оказалось ровно наоборот: синий - это питание (+5 В), а оранжевый - земля.

Мораль: полярность надо проверять обязательно!!!

Далее разбираемся с сигнальными линиями и контактными площадками.

Согласно инфе, найденной в интернете, сигнал CLK (белый провод в кабеле) - площадка T10, сигнал DATA (зелёный провод в кабеле) - площадка T11, правая и левая кнопки - площадки T6 и T7 соответственно. Земля - контакт T23 (но земли там в принципе много; есть, куда припаяться), а питание - T22 (второй по ширине проводник после земли).

Окончательное оформление конструкции тачпада, установка драйверов и тестирование

Затем тачпад был выпилен из крышки системного блока ноутбука с учетом полезного использования окружающих элементов конструкции.

После этого был собран "полуфабрикат" для проверки управления курсором мыши.

Пайку к контактным площадкам я делал самым тонким и мягким проводом МГТФ, какой только нашелся в хозяйстве. Площадки - очень небольшие, и от слишком "жесткого" обращения могут отлететь с платы; а это - конец, так как припаяться прямо к ножкам микросхемы или разъёма не представляется возможным (слишком мелкий шаг контактов).

Проводники от контактных площадок, предположительно относящихся к кнопкам, пока что были брошены в воздухе.

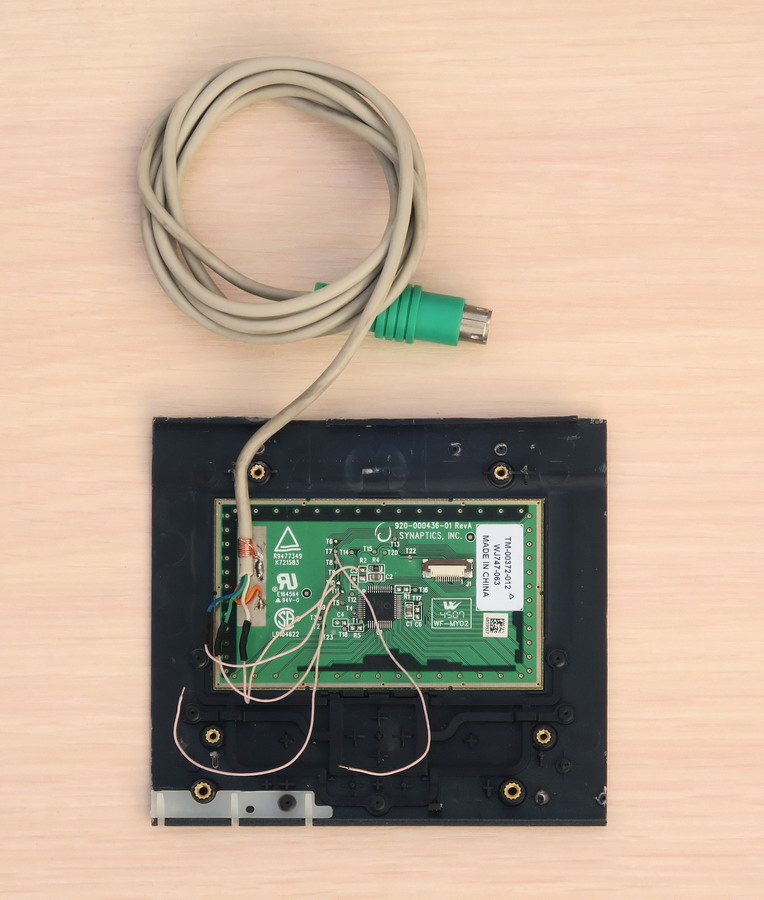

После перезагрузки компьютера (это - обязательно!) сие устройство было обнаружено компьютером, как "PS/2 совместимая мышь" и курсор послушно стал двигаться вслед за движением пальца по сенсорной поверхности.

Теперь была проверена работа кнопок.

Кнопка, соединённая с контактом T7 заработала, как и ожидалось, в качестве правой кнопки мыши; а вторая кнопка (T6) не заработала никак.

Контакт для левой кнопки пришлось искать "методом научного тыка" - резистором 200 Ом на землю.

Этот контакт нашелся, им оказалась площадка T2.

Теперь можно приступить к окончательной сборке.

Была прикручена платка с кнопками, при этом центральная кнопка-джойстик тачпада была проигнорирована, как имеющая мало полезности (лично для меня).

Также на эту плату был дополнительно припаян светодиод, индицирующий факт наличия питания на тачпаде (через резистор 360 Ом соединён с +5 В). Но он не обязателен.

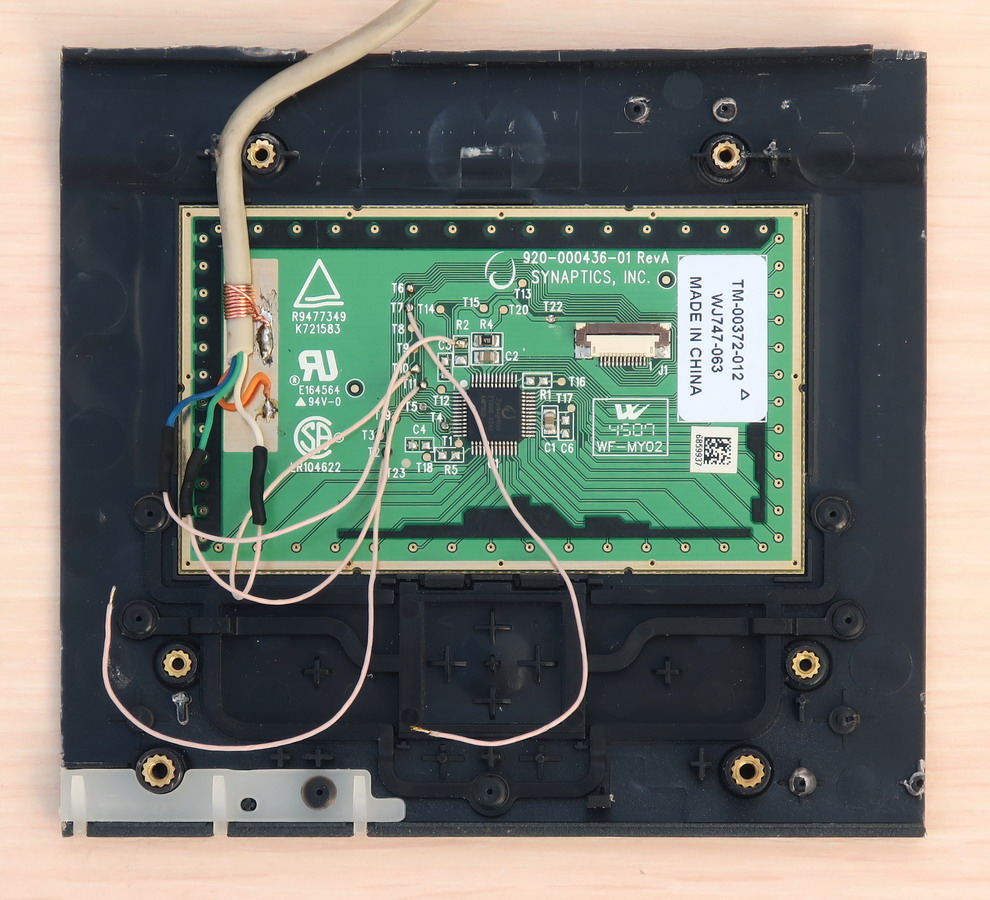

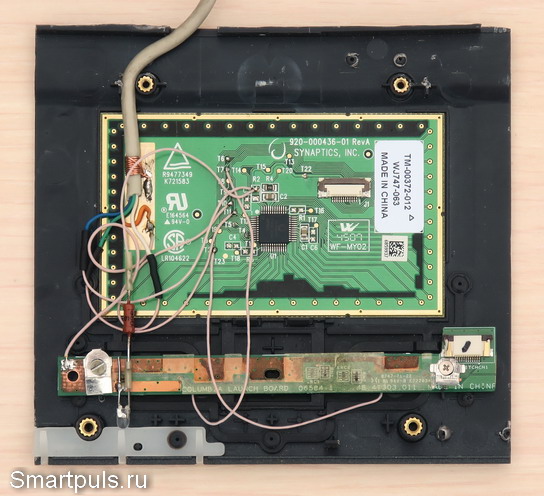

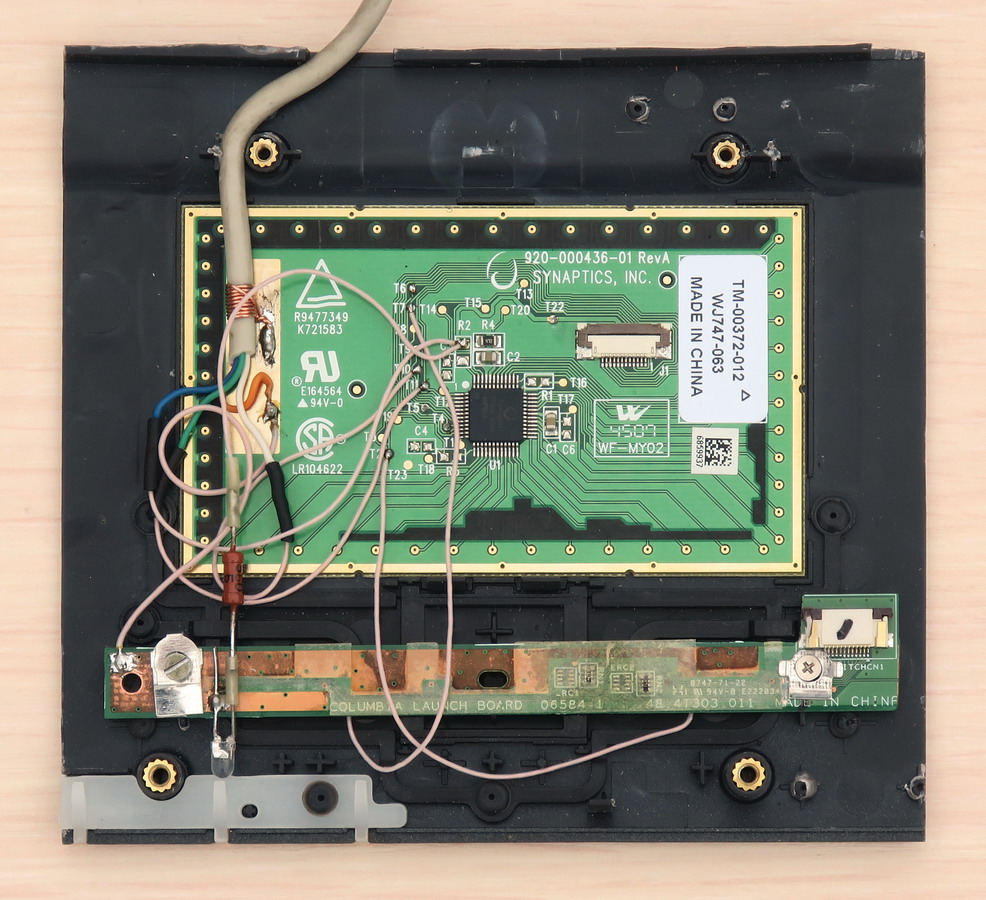

В итоге вид со стороны монтажа оказался таким:

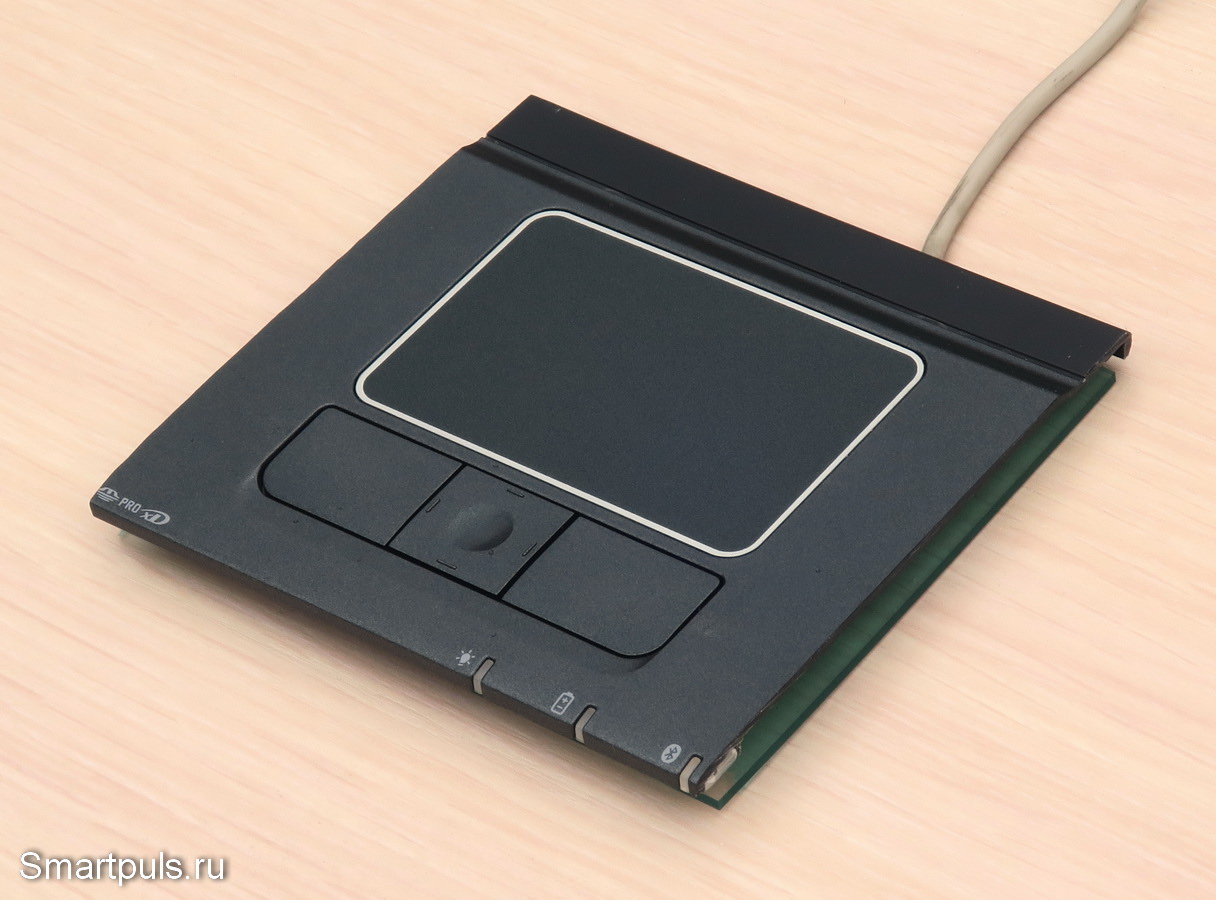

Уже на этом этапе вид создаваемого устройства с лицевой стороны оказался неплохим:

Кто не в курсе, что на самом деле это - рукоделие, может подумать, что это - серийное промышленное изделие.

Но это еще не всё: нужен последний штрих - защитить ворох проводов снизу.

То есть, нужно прикрепить донышко.

Донышко я выпилил из куска оргстекла, оставшегося после изготовления кухонного светильника из разбитого LCD-дисплея.

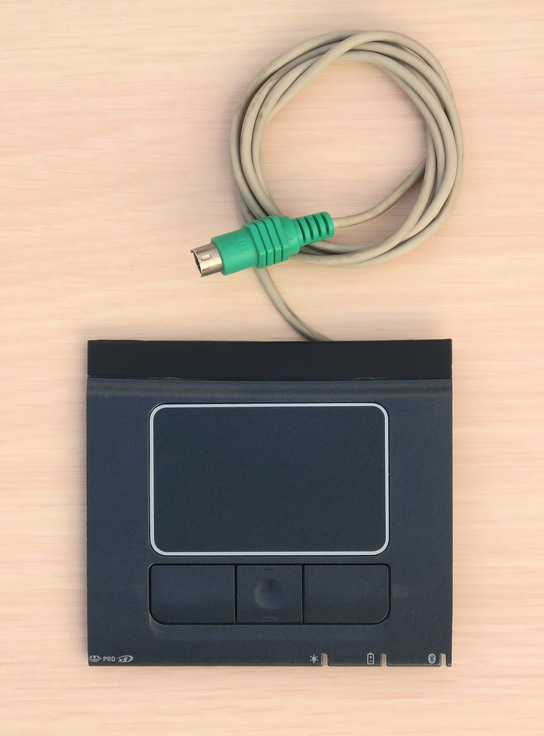

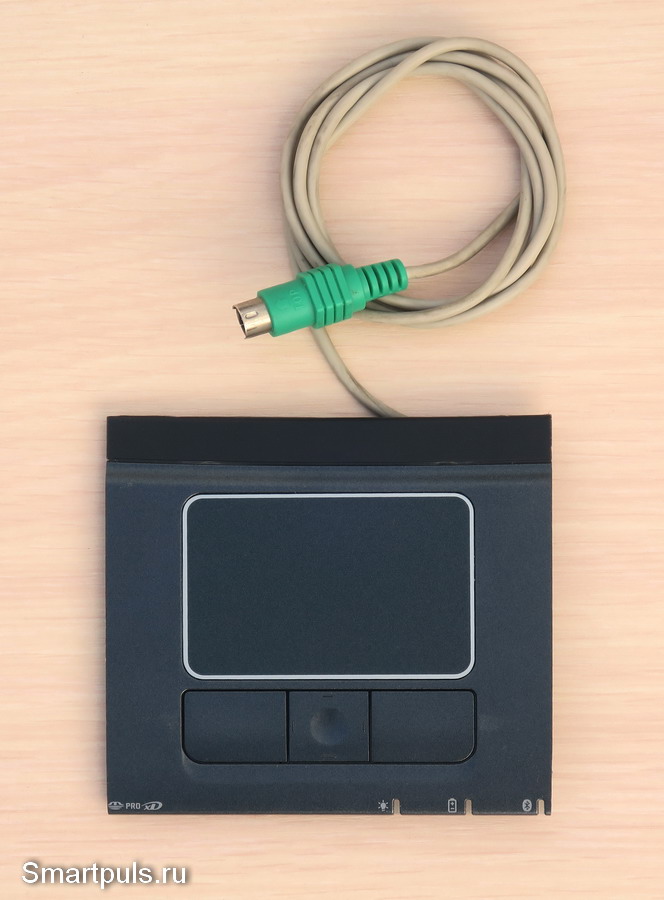

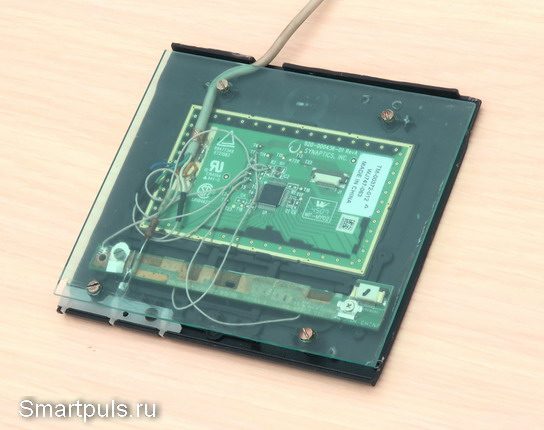

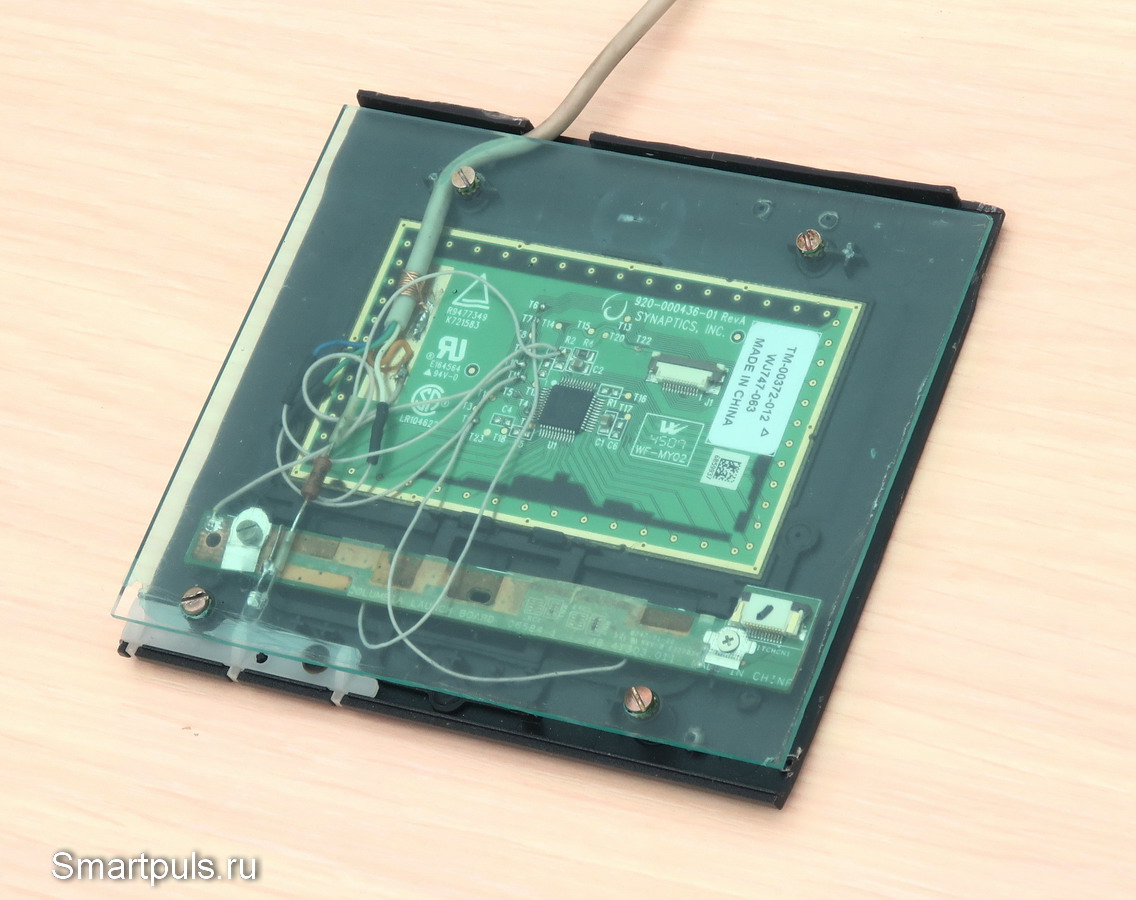

Вот что получилось:

Для полноты гламура надо будет ещё наклеить или прикрутить к донышку резиновые ножки, чтобы выступающие головки винтов не царапали стол.

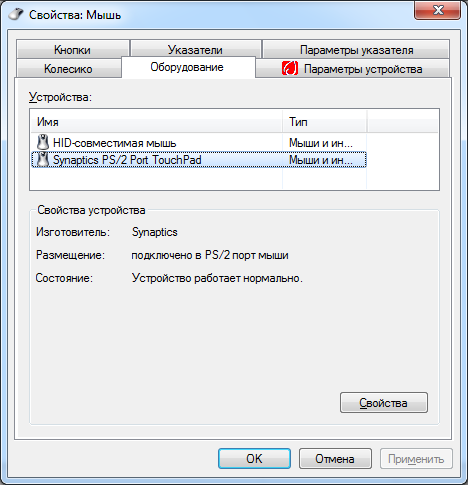

Затем были установлены универсальные драйвера для тачпадов Synaptics (взяты здесь). Они успешно встали, и теперь система увидела тачпад уже не просто как мышь, а таким, каким он на самом деле является:

Тачпад работал теперь полностью, как положено; и даже работал скроллинг с помощью ведения пальцем по правому краю сенсорной поверхности.

Отдельно была проверена возможность работы тачпада через USB. Увы, эта попытка не увенчалась успехом: после замены кабеля PS/2 на USB компьютер  заругался, что USB  устройство не опознано, и к тому же оно сообщает о неопознанной ошибке.

Так что, если всё-таки надо тачпад подключить к порту USB, то необходимо применить переходник с преобразованием интерфейса, например, такой, как в этом обзоре (внимание, с ним тачпад работает только в качестве мыши, без расширенных функций).

Окончательный диагноз

Итак, в результате проделанной работы было получено вполне эстетичное и функциональное изделие (испытания это подтвердили).

А благодаря прозрачному донышку автор подобной конструкции всегда сможет похвастаться своей рукодельностью перед домочадцами и гостями; это - тоже плюс.

Вопрос об удобстве пользования тачпадом каждый может решить сам для себя. Практически каждый из нас уже пользовался тачпадом на ноутбуке и представляет для себя его преимущества и недостатки.

К преимуществам я бы отнес абсолютную надёжность его работы. У него не может перетереться кабель (ибо он при работе неподвижен), и не может засориться окошко оптического датчика (ибо нет здесь такой детали). Кроме того, в отличие от мыши, ему не нужен коврик; он работает одинаково на любой поверхности и занимает очень мало места.

Из недостатков я бы отметил отсутствие колёсика для скроллинга (прокрутки) содержимого документов и интернет-страниц. Вот здесь ничто не сравнится с мышью по удобству! Правда, есть возможность скроллинга на тачпаде с помощью ведения пальцем по его правому краю, но всё-таки такой способ не заменяет по удобству колёсико компьютерной мыши.

Что касается сложности работ по переделке тачпада для его подключения к компьютеру, то здесь был рассмотрен наиболее сложный случай из-за возни с подключением кнопок.

В более современных тачпадах кнопки расположены на одной плате с электроникой и сенсорной поверхностью, и никакой дополнительной работы по их подключению не требуется.

К сожалению, нельзя обещать, что любой тачпад можно подключить к настольному компьютеру. Они могут обладать различными интерфейсами; в то числе и не совместимыми с PS/2 или USB (требуется внимательное изучение информации в интернете по поводу конкретной модели тачпада или его чипа).
