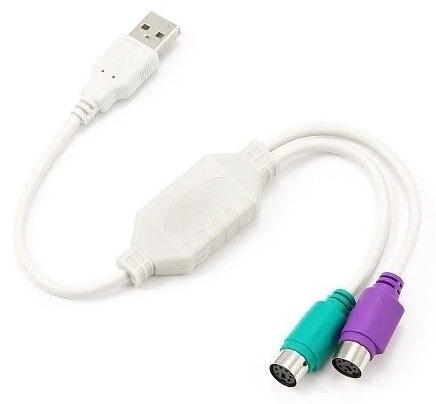

Обзор переходника PS/2 - USB на два порта PS/2 с функцией конвертера интерфейсов

Хотя периферийные устройства с интерфейсом PS/2 сейчас почти не выпускаются, огромное их количество в живом и здоровом состоянии всё ещё остаётся на руках у населения (как правило, это мыши и клавиатуры).

Как можно их подключить к компьютеру, если у него совсем нет разъёмов PS/2 или, в лучшем случае, есть только один?!

Вот здесь и приходят на помощь переходники (адаптеры) PS/2 -> USB.

Купить переходник PS/2 - USB на два порта PS/2 можно на Яндекс.Маркет, цена от 320 рублей. Реклама. ООО "Яндекс" ИНН 7736207543

Также можно купить переходник PS/2 - USB на Алиэкспресс, цена от $1.5. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Цены приведены на дату обзора и могут меняться, проверяйте!

Оглавление

   1. Техническая справка

   2. Конструкция переходника PS/2 на USB

   3. Тест

   4. Окончательный диагноз

Техническая справка

Иногда приходится решать и обратную задачу: устройство с портом USB подключить к порту PS2 компьютера. Сейчас такая задача встречается крайне редко, поскольку у современных компьютеров портов USB - более чем в достатке.

Но когда такая задача ещё была актуальна, она тоже решалась с помощью переходников. Переходники для такой задачи были крайне простыми и крайне дешевыми: внутри них два разъёма просто соединялись проводами, абсолютно никакой электроники в них не было.

Но для решения противоположной задачи в большинстве случаев таким простым переходником обойтись нельзя: требуется переходник с функцией преобразования интерфейса (редкие случаи, когда может подойти простой переходник, в расчёт не берём).

Именно он и будет далее рассмотрен в обзоре.

Неплохая статья об интерфейсе PS/2 есть на Википедии.

Конструкция переходника PS/2 на USB

На упаковке переходника с PS2 на USB обозначено его назначение и указана длина:

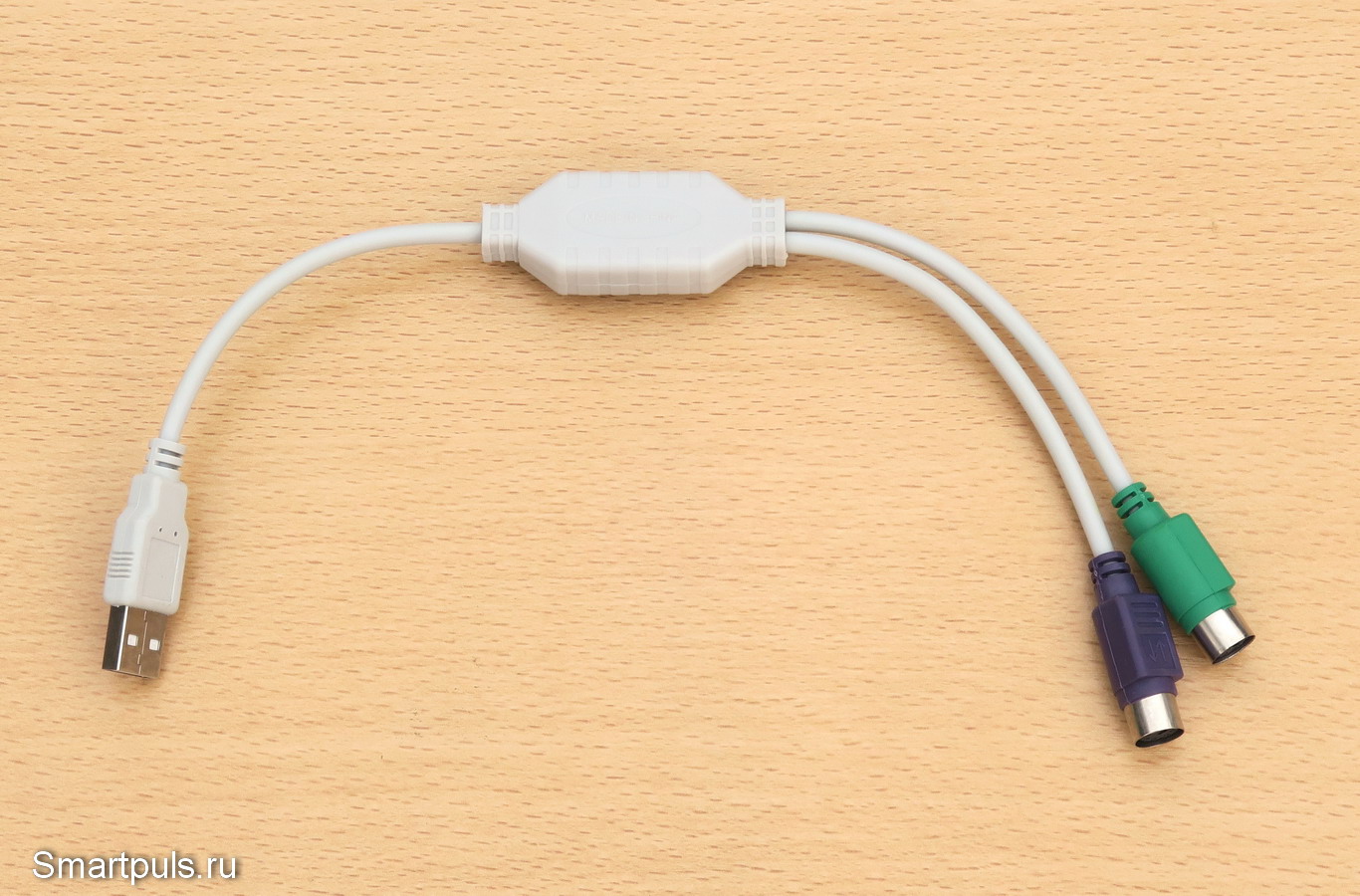

Тестируемый переходник (адаптер) PS2 -> USB состоит из центральной "коробочки" с электроникой, одиночного кабеля с USB-A разъёмом и сдвоенного кабеля с цилиндрическими разъёмами PS2, отличающимися цветовой маркировкой:

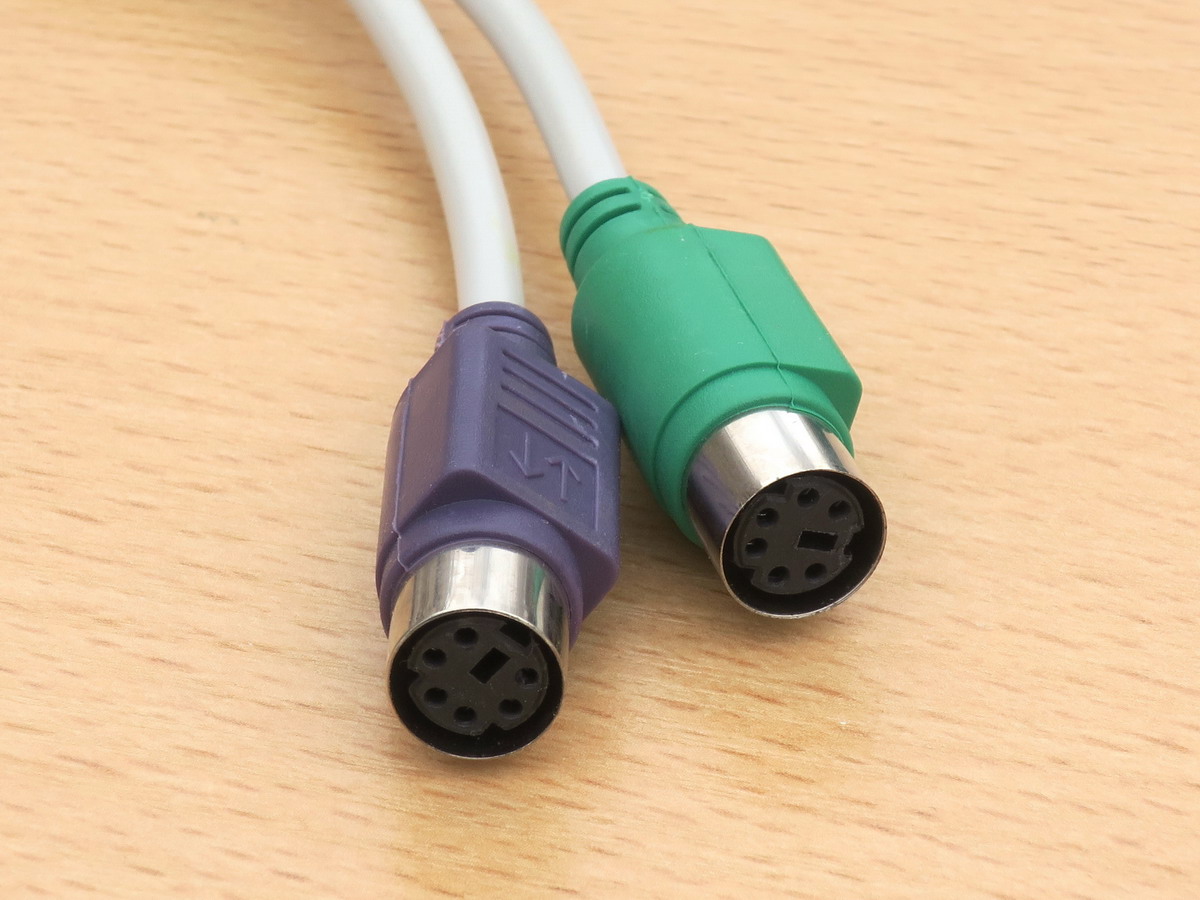

По традиции, зелёный разъём предназначен для мыши, сиреневый - для клавиатуры.

Теперь делаем вскрытие устройства с целью изучения начинки:

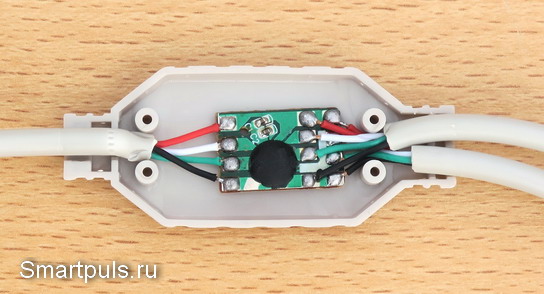

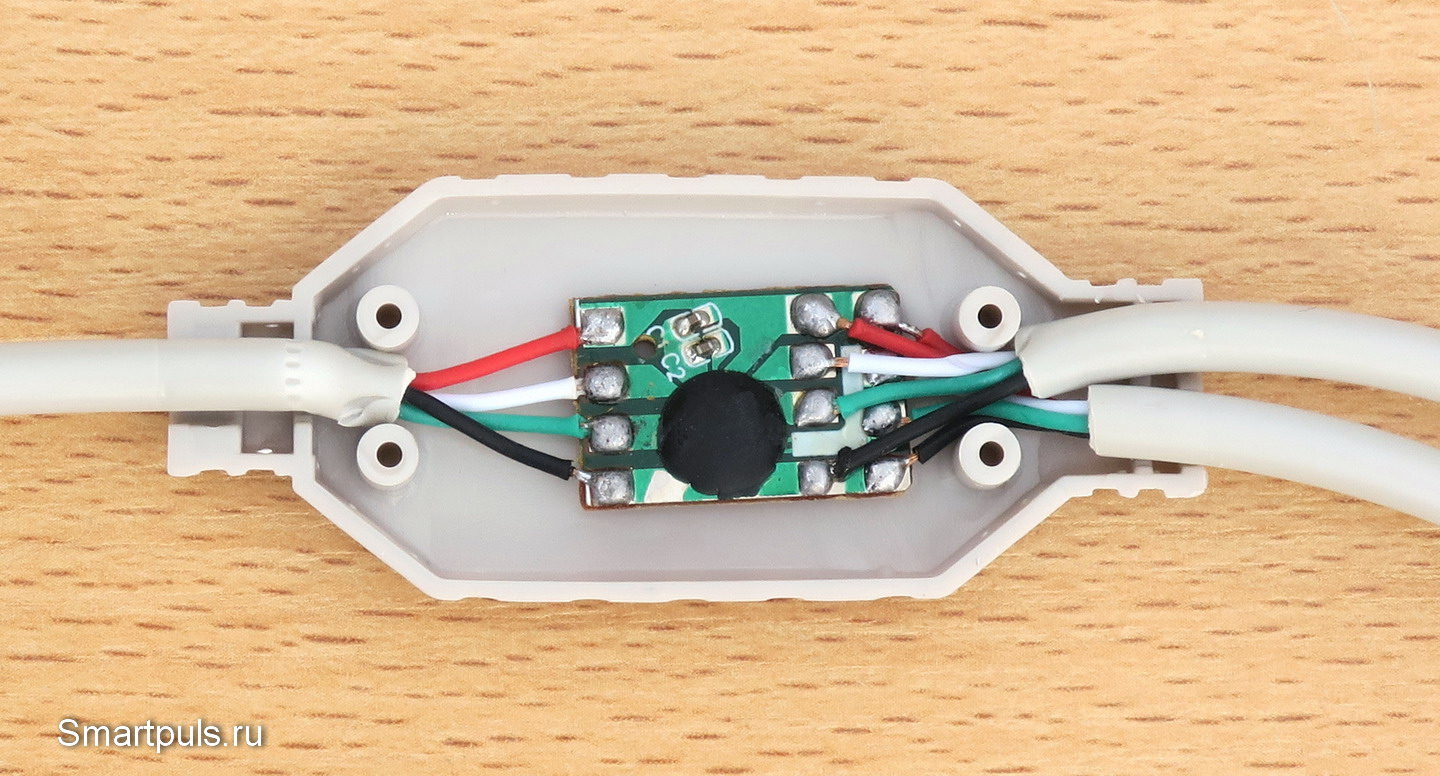

Внутри находится плата с микросхемой-"кляксой", так что установить её наименование не представляется возможным.

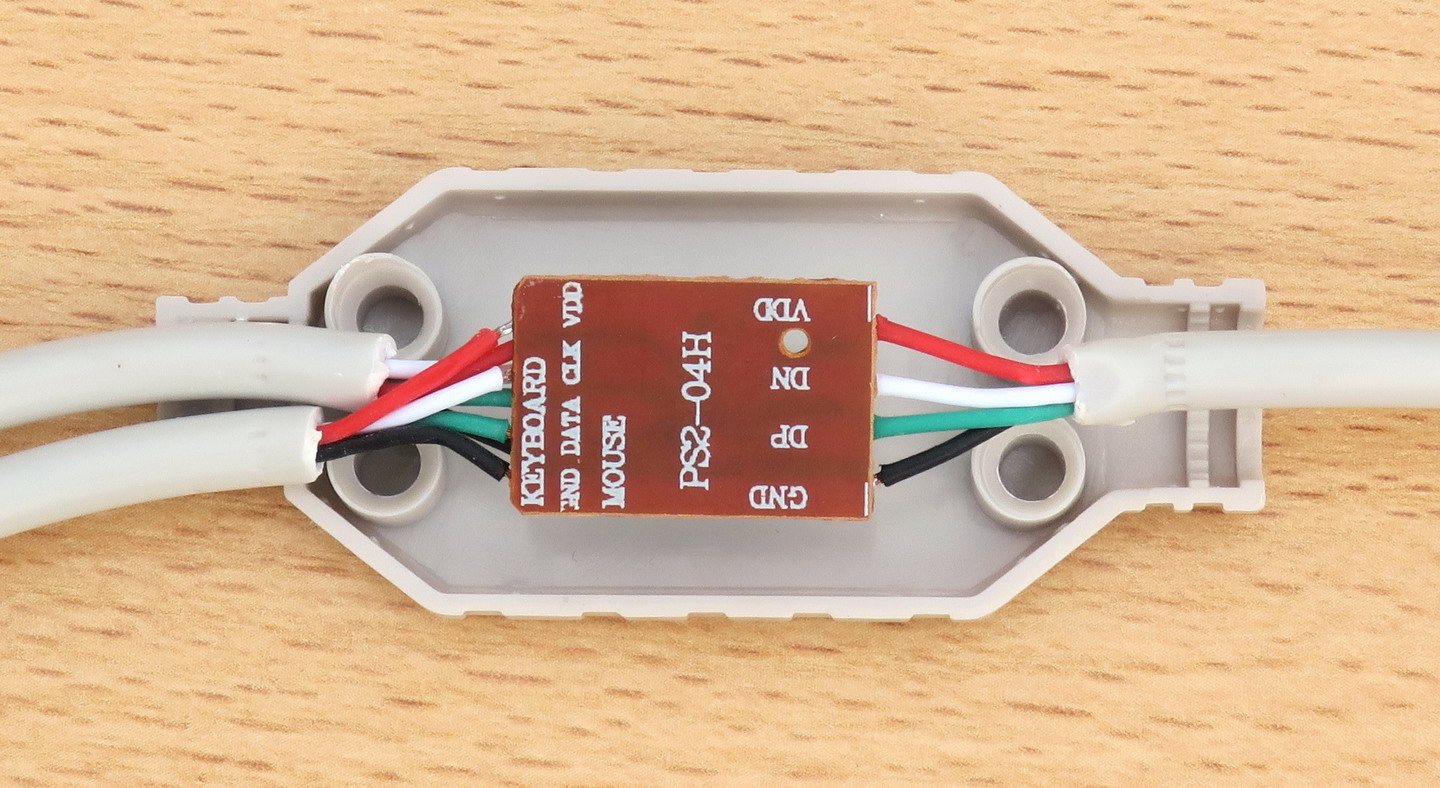

На обратной стороне платы обозначено назначение контактов:

Вот, собственно, и всё внутреннее содержимое переходника.

К этому надо добавить, что после подключения к компьютеру в Диспетчере устройств он был виден как "Составное USB устройство".

Испытания переходника (адаптера) PS2 на USB

Программа испытаний была бы совсем проста, если бы испытания ограничились только подключением мыши и клавиатуры.

Но переходник был испытан также с необычным устройством - тачпадом, изготовленным их верхней панели вышедшего из строя ноутбука (руководство по изготовлению).

Сначала - испытания с мышью и клавиатурой.

Они, естественно, работали нормально, поскольку под них, прежде всего, и было рассчитано применение переходника.

Следующее испытание - с ними же, но с перепутыванием разъёмов: мышь была подключена в порт клавиатуры, и наоборот. В этом случае они не работали.

И последнее испытание, самое интересное, - с "колхозным" (сделанным своими руками) тачпадом.

Сразу после подключения тачпад был распознан компьютером как "HID-совместимая мышь".

Первый результат был положительным: курсор при пользовании устройством двигался по экрану нормально, кнопки тоже работали нормально; но специфические функции тачпада (скроллинг ведением пальца по краю и другие жесты) не работали.

В порядке эксперимента на "мышь", которую компьютер увидел вместо тачпада при его подключении через переходник, были принудительно установлены драйвера тачпада (через функцию обновление драйверов). После этой операции тачпад стал виден в системе как "Synaptics PS/2 Port TouchPad".

Но в работе тачпада при этом ничего не изменилось - он работал только как мышь.

Окончательный диагноз

Протестированный переходник (адаптер) PS2 на USB показал себя удобным и полнофункциональным устройством, но только при работе с мышами и клавиатурами.

При подключении более экзотических устройств с интерфейсом PS/2 возможна их работа с неполной функциональностью (приемлемость такой работы предстоит оценить самому пользователю; проверять надо для каждого типа устройств в отдельности).

Купить переходник PS/2 - USB на два порта PS/2 можно на Яндекс.Маркет, цена от 320 рублей. Реклама. ООО "Яндекс" ИНН 7736207543

Также можно купить переходник PS/2 - USB на Алиэкспресс, цена от $1.5. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Цены приведены на дату обзора и могут меняться, проверяйте!

Спасибо за внимание!

  Ваш Доктор.
 09 марта 2023 г.
