Нестандартный ремонт: восстанавливаем светильник заменой светодиодной платы

Предисловие

В этой статье рассмотрим полезное как технически, так и экономически, применение светодиодной платы с Алиэкспресс по её прямому назначению - для ремонта светильника.

В данном случае использована плата, не совпадающая по установочным размерам с заменяемой.

Почему так получилось, и почему это - правильное решение, будет обосновано далее в статье.

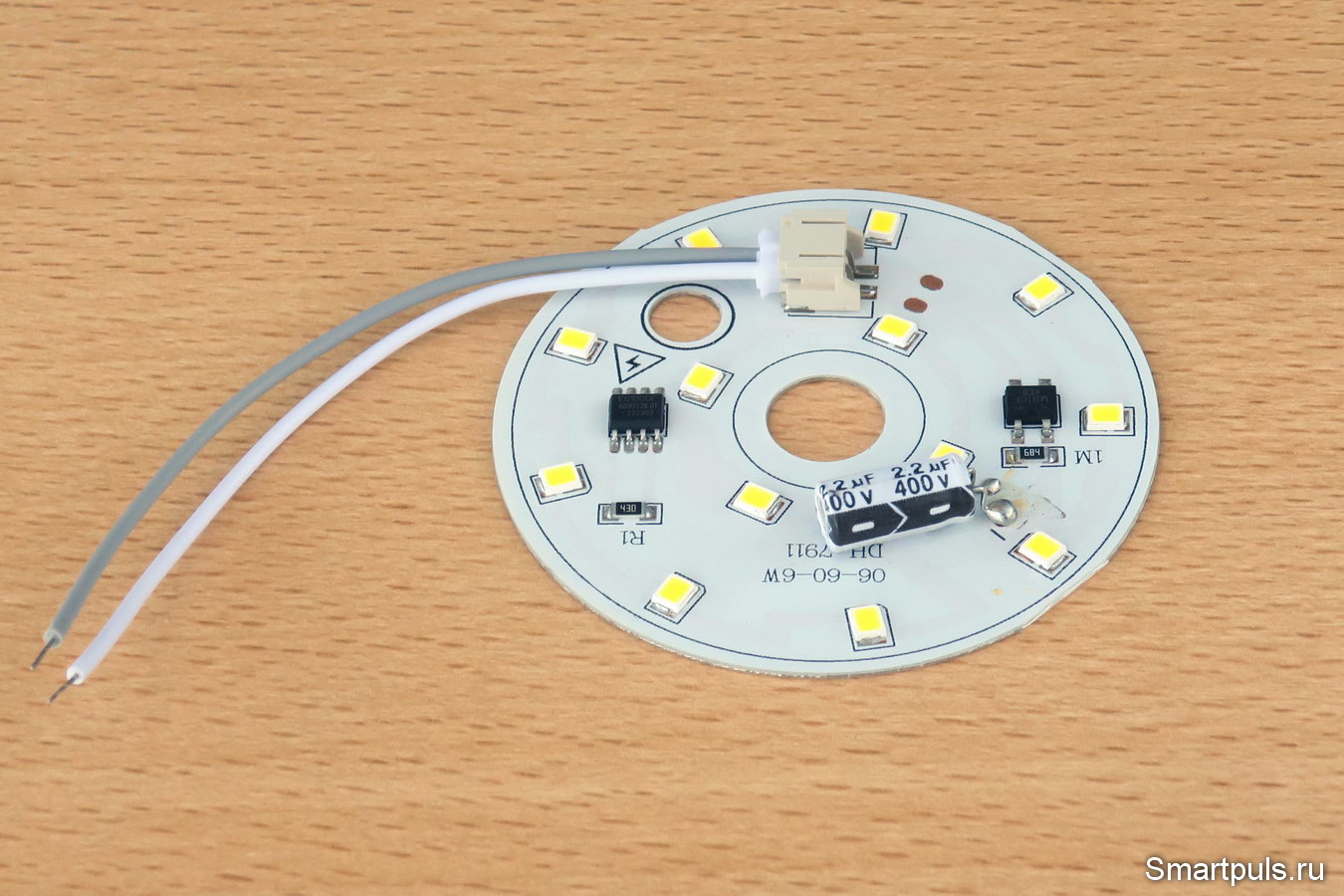

Светодиодная плата для ремонта светильников (кликнуть для увеличения, откроется в новом окне)

Оглавление

1. Сгоревший светильник, его вскрытие, и что оно показало


2. Ремонт светильника для наружного размещения


3. Испытания светильника после замены LED-платы


4. Окончательный диагноз


Сгоревший светильник, его вскрытие, и что оно показало

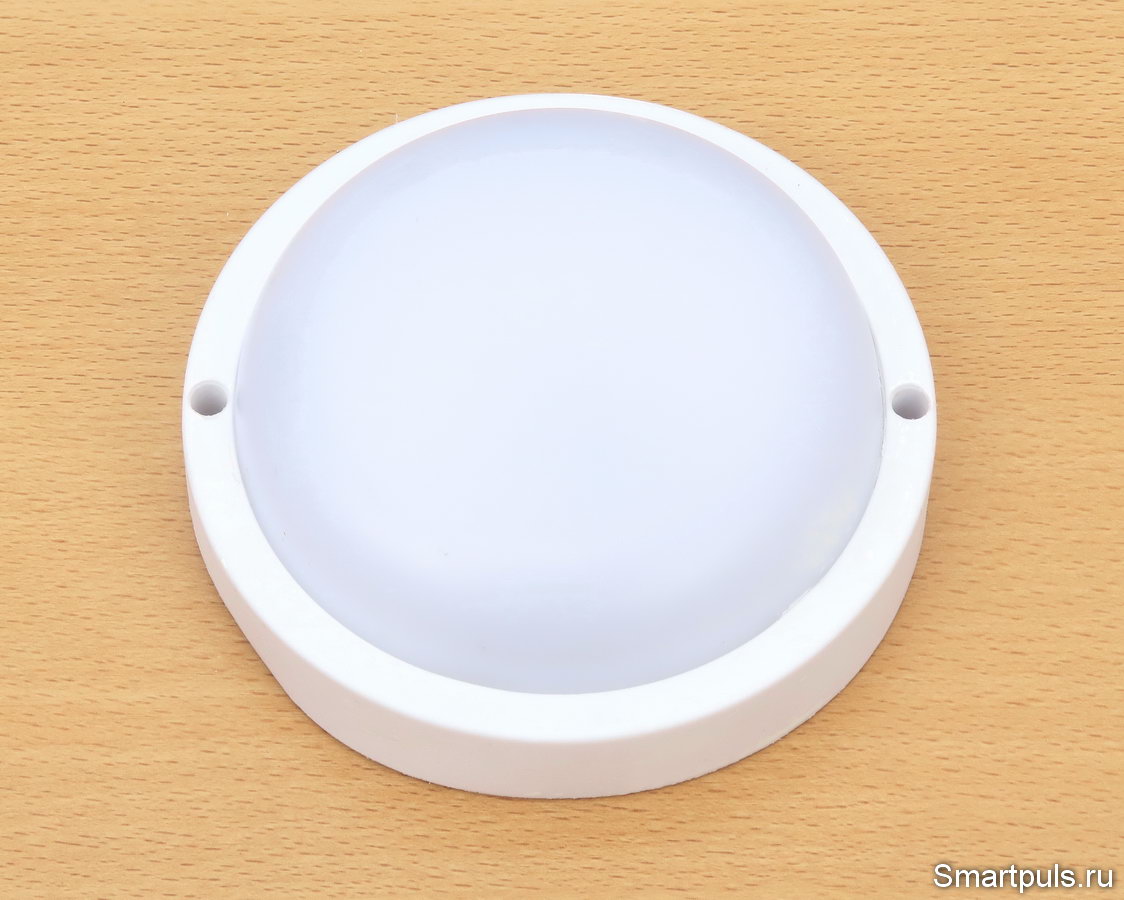

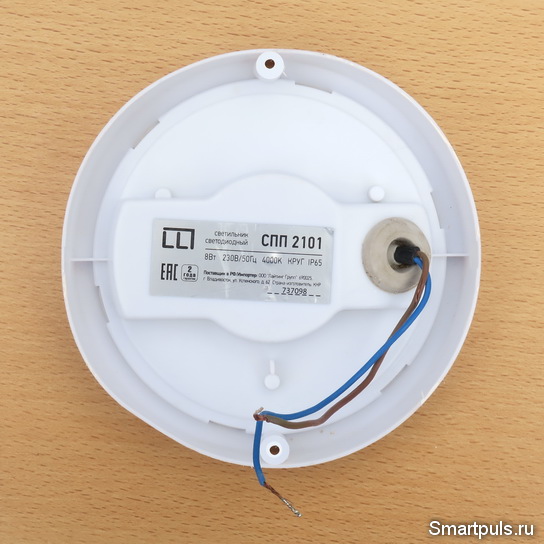

Итак, наш пациент - влагозащищённый светильник мощностью 8 Ватт, именуемый СПП 2101, и имеющий множество подобных ему родственников (СПП 1065, Эра SPB-201, SPB-211, EKF ДПО-2001 и др.):

На маркетплейсах он позиционируется как предназначенный для тех мест, где не требуется особый гламур; а также где может присутствовать высокая влажность или иные вредные факторы внешней среды:  для наружной установки, для кухни, ванной, коридора, бани или сауны, для небольших магазинов, для прихожей и тому подобное.

В данном случае он освещал пространство перед входом в дом, и именно в этом качестве прослужил пару лет перед скоропостижной кончиной.

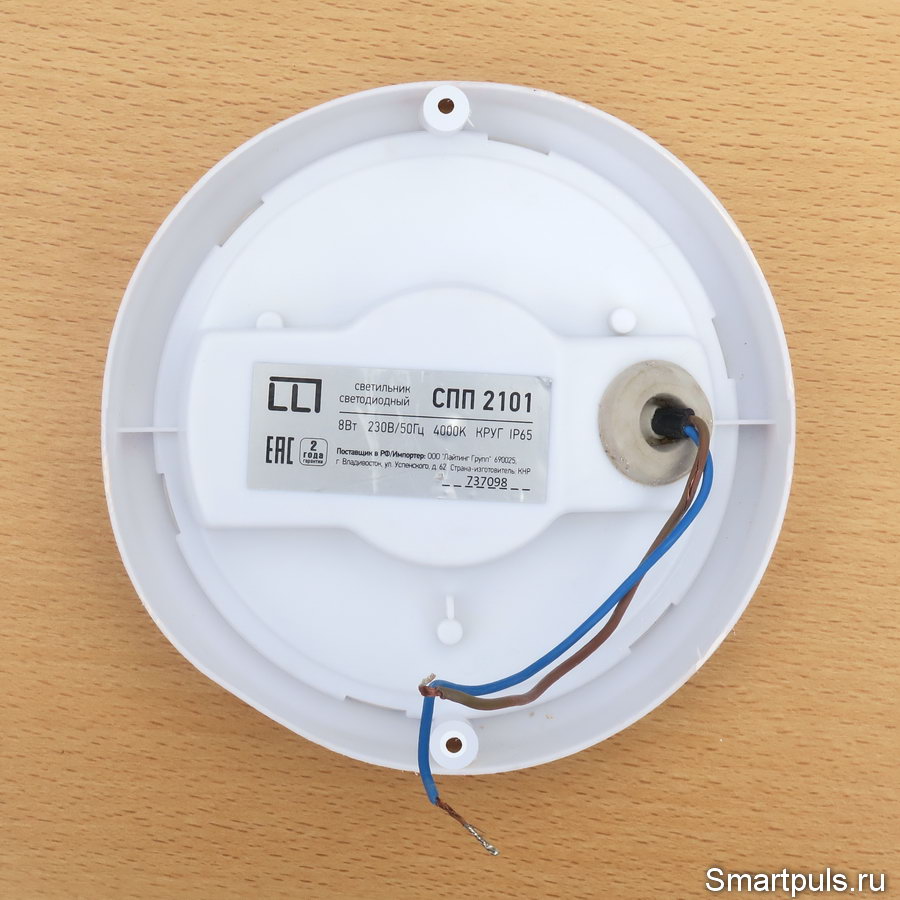

На последнем фото видно уплотнение из серой резины, препятствующее проникновению влаги внутрь светильника.

Производим его вскрытие. Купол светильника держится на 6-ти защелках, но защелки - сильные, так как одновременно прижимают купол к резиновому уплотнителю, обеспечивающему герметичность. Просовываем отвертку между куполом и корпусом светильника, отжимаем защелки, снимаем купол.

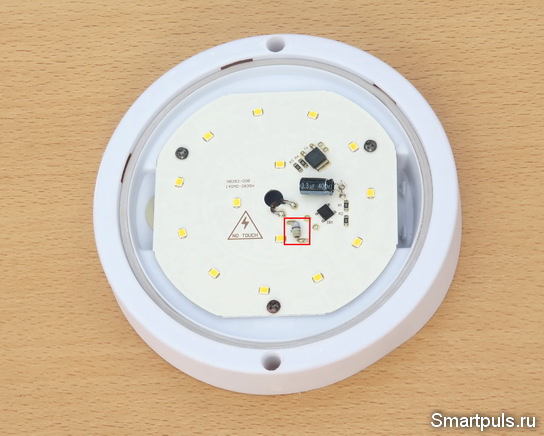

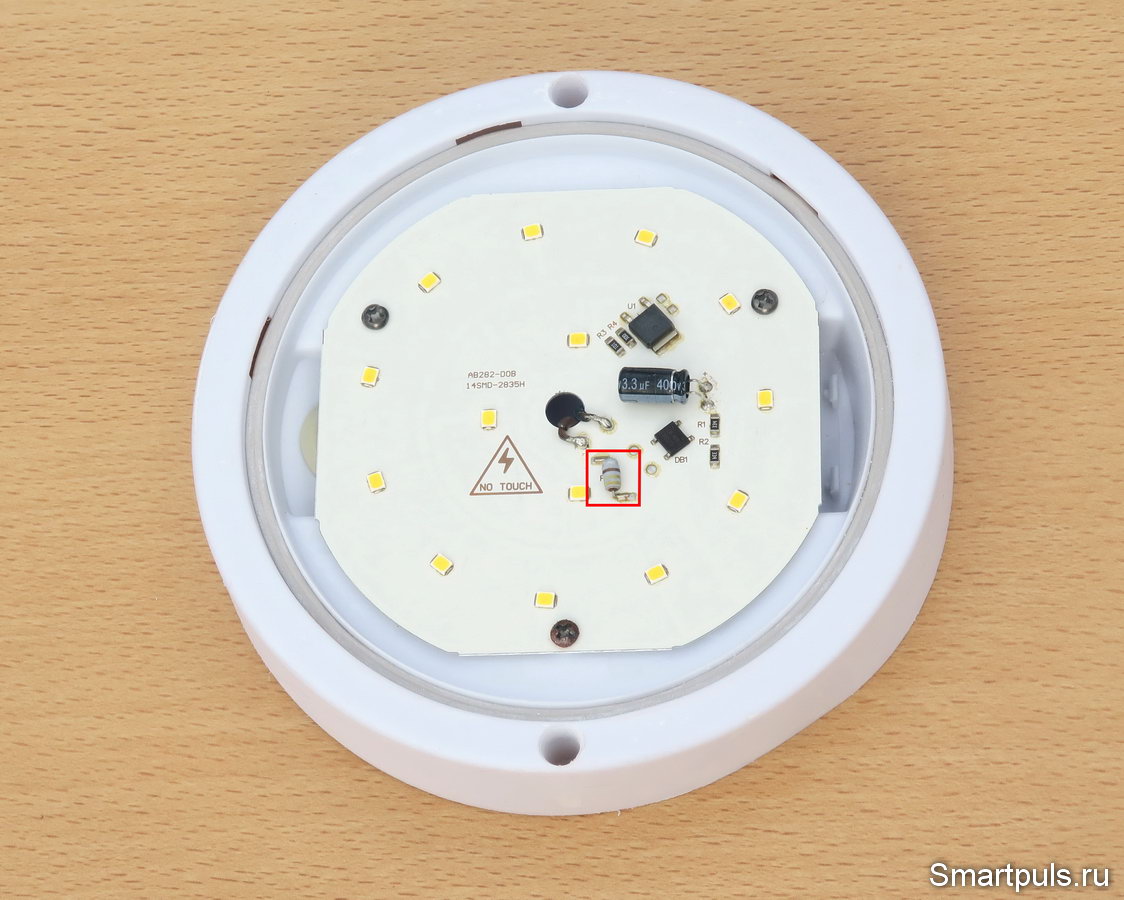

Вот как выглядит светильник со снятым куполом:

На фотографии красной рамкой выделен резистор (3.3 Ом), ограничивающий ток в момент включения. Он нам ещё пригодится позже.

Особенность светильника - том, что здесь нет лампочек: он сам одновременно и лампочка, и светильник.

Анализ показал, что из 14-ти светодиодов сгорели два. Замыкание их перемычками позволило вернуть светильник к жизни и измерить его параметры.

Здесь, как водится, две новости: одна - хорошая, и одна - плохая.

Хорошая новость заключается в том, что его реальная мощность, измеренная ваттметром, оказалась почти равной номинальной и составила 7.6 Вт. Большая редкость для китайской продукции!

А плохая новость состоит в том, что светильник сгорел, даже несмотря на то, что перегрева никакого не было.

Кстати, под этим же наименованием продаются и светильники с иной внутренней конструкцией. Но объединяет их всех то, что светодиодных плат для ремонта таких светильников в продаже нет! Так что, независимо от модификации светильника, придётся применять описанный далее нестандартный вариант ремонта.

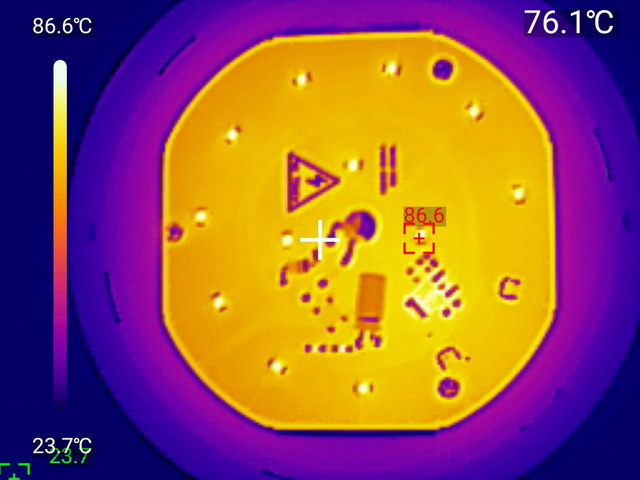

Вот тепловой снимок реанимированного светильника со снятым куполом:

Для создания тепловых снимков использовался тепловизор UNI-T UTi260M (обзор).

Температура светодиодов не превосходит 87 градусов (это для них совсем низкая температура), но всё равно два из них сгорели. Вывод из этого только один - изготовлены они халтурно, можно сказать, просто брак. Как вариант, у них, возможно, был превышен предельно-допустимый ток; хотя одно не исключает другого. :)

Таким образом, хотя и удалось починить старую светодиодную плату, на будущее она - не жилец, и менять её надо.

Проблема подбора совместимой пластины усложнялась тем, что должен был не только более-менее совпасть её диаметр, но и расположение крепёжных отверстий.

Но, увы, найти подходящую плату со светодиодами на маркетах не удалось, поэтому стратегия ремонта вместо прямой замены "один-в-один" была выбрана другая.

Состоит стратегия всего ремонта в целом в следующей последовательности действий:

- найти светодиодную плату такой же или чуть меньшей мощности;

- очистить старую пластину от элементов;

- перевернуть старую плату со светодиодами и приклеить к ней термостойким клеем новую плату;

- выполнить нужные соединения и собрать светильник.

Приступаем к выполнению!


Ремонт светильника для наружного размещения

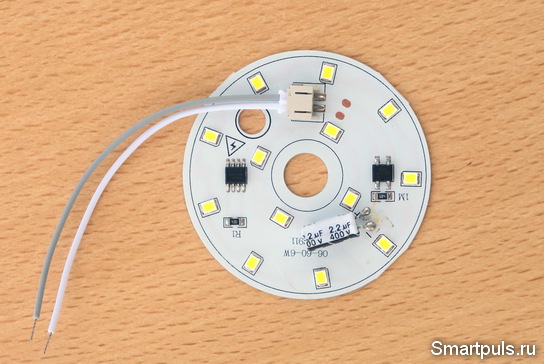

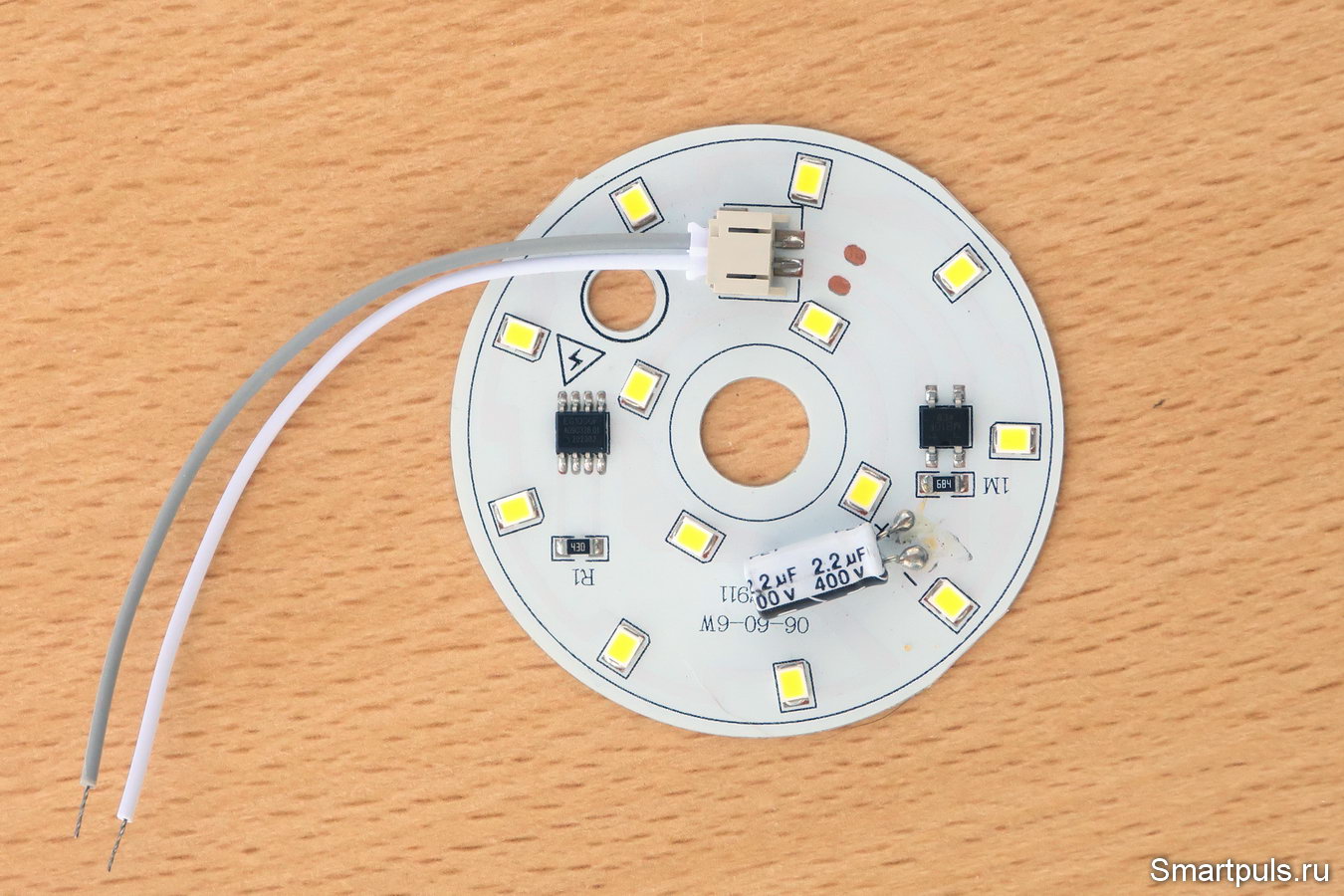

Начинаем с подбора светодиодной платы для замены сгоревшей. После всех мук выбора была выбрана вот эта плата с мощностью, чуть ниже, чем у сгоревшей платы (6 Вт вместо 8 Вт):

Это - вид на светодиодную пластину сверху, вид под наклоном был представлен на первом фото в статье.

Плата содержит линейный светодиодный драйвер, 13 светодиодов (в групповой упаковке по несколько штук в каждом, соединённых последовательно), выпрямительный мост, разъём с коротким кабелем, и (важно!) - сглаживающий электролитический конденсатор.

Его наличие - хороший признак того, что пульсаций яркости света не будет; что впоследствии и подтвердилось.

И ещё одна важная деталь: токоограничивающего резистора здесь нет!

Куплена светодиодная плата была, по традиции, на Алиэкспресс примерно за доллар (ссылка - в Заключении).

Тем не менее, выбор платы оказался не самым удачным; но об этом - позже.

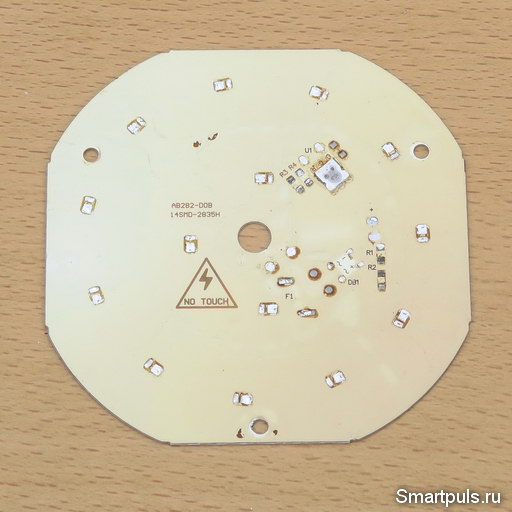

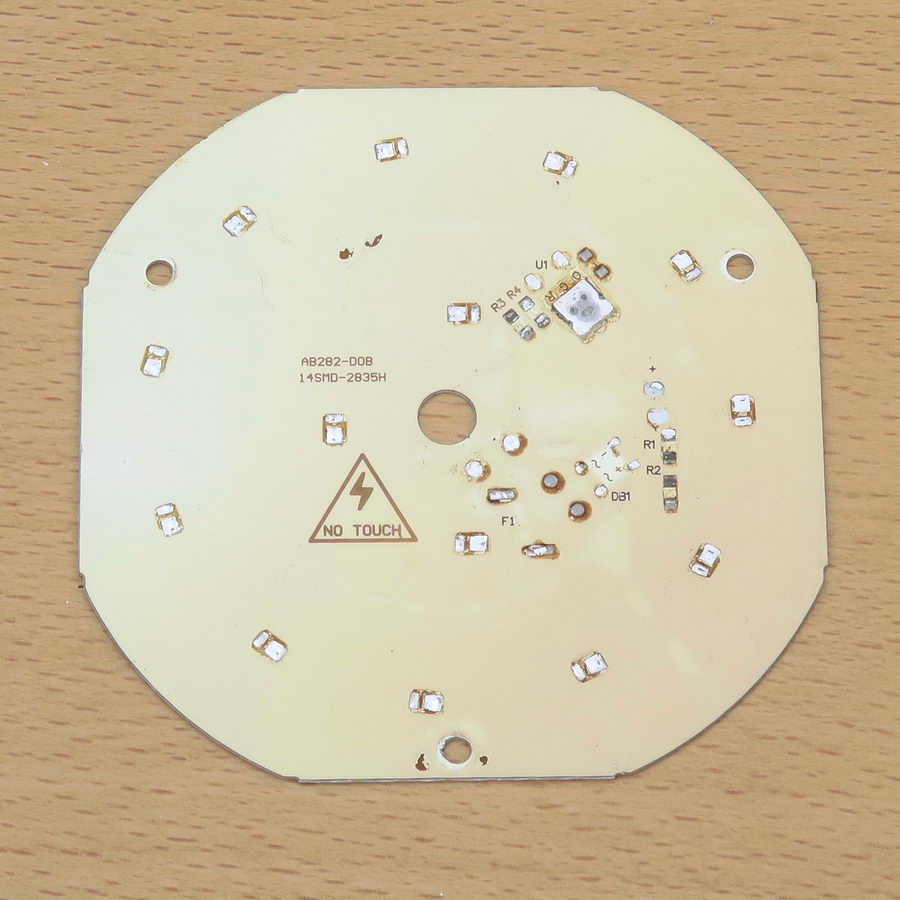

Теперь надо зачистить старую плату от элементов - просто для того, чтобы она была ровной. В электрической схеме она никак использоваться не будет.

Для этого подогреваем плату со сторону металла на горелке, и, после размягчения припоя, снимаем элементы пинцетом; или же сбрасываем сразу их все лёгким ударом платы обо что-то умеренно-твёрдое. Электролитический конденсатор можно приберечь для будущих ремонтов, а токоограничивающий резистор пригодится прямо сейчас - его надо будет припаять к новой светодиодной плате.

Теперь припаиваем токоограничивающий резистор к новой светодиодной плате. Для этого процарапываем дорожку сетевого питания в трёх местах: в одном месте - насквозь, а в двух других - только для зачистки места под пайку резистора.

Кабель, идущий от разъёма, просто снимаем: в нашей конфигурации он не потребуется.

Затем переворачиваем старую плату, и на её металлической стороне приклеиваем термостойким клеем новую плату. Термостойкости в 100 градусов вполне хватит.

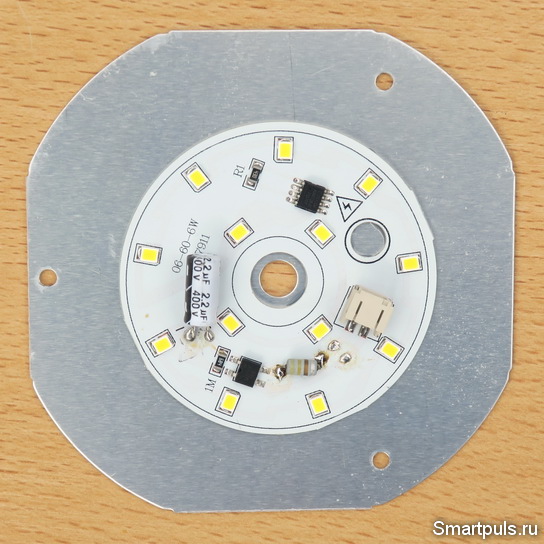

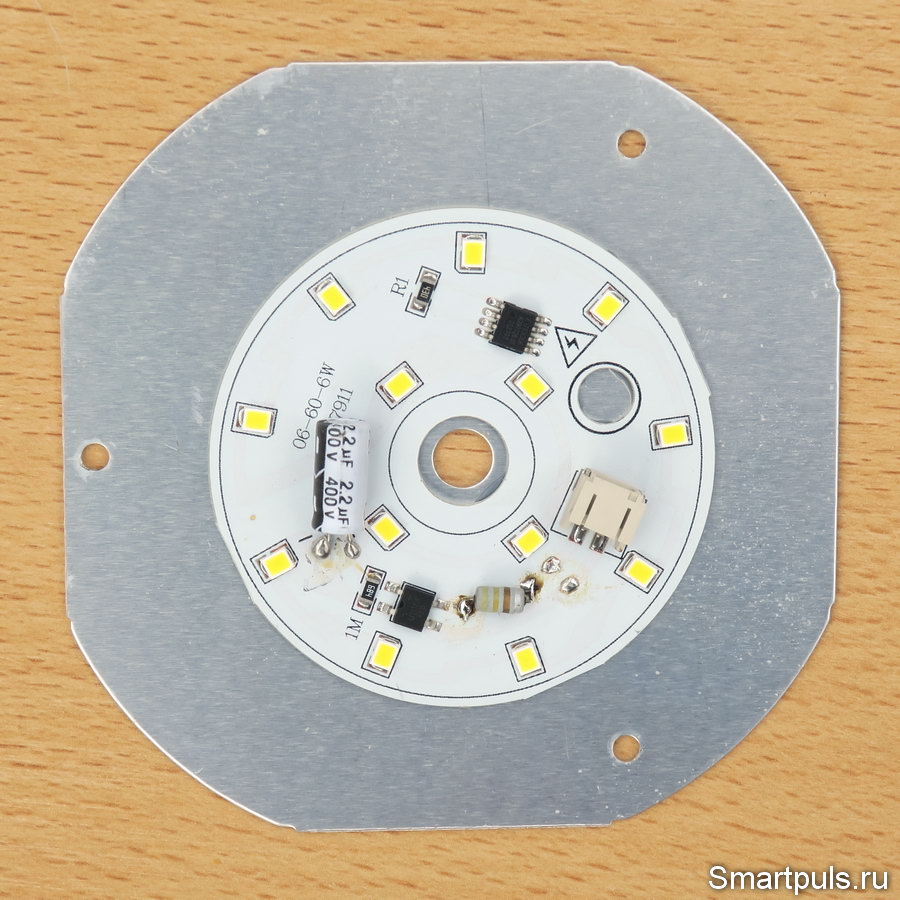

Вот что получилось:

Здесь надо обратить внимание на токоограничивающий резистор, перепаянный со старой платы, и находящийся на новой плате рядом с диодным мостом.

Теперь устанавливаем отремонтированную светодиодную плату в корпус светильника.

Проводники, подающие питание, будут припаяны к контактным площадкам, расположенным рядом с разъёмом (они были изначально на плате, процарапывать их не пришлось).

Осталось протестировать, что получилось.


Испытания светильника после замены LED-платы

Сначала - о технике безопасности. При испытаниях и любых включениях не прикасаемся к контактам на плате: светодиодный драйвер не изолирует схему от сетевого напряжения!

Первое испытание - это проверка потребляемой мощности. Тест показал, что потребляемая мощность составляет 4 Вт (что ровно в 1.5 раза ниже заявленной производителем и обозначенной на самой светодиодной плате - 6 Вт), обзор ваттметра. Ничего удивительного тут нет: народом уже давно замечено, что китайские Ватты, Амперы и даже Герцы - не совсем такие, как в других странах. :)

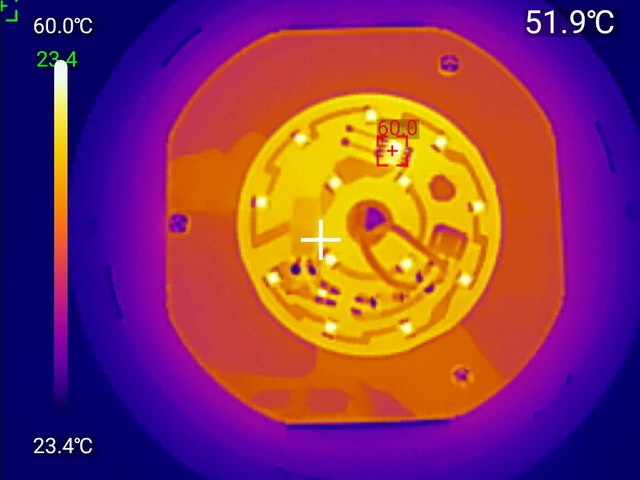

Теперь проверяем температурный режим. Для этого закрываем купол лампы, затем даём прогреться в течение 30 мин., затем снимаем купол и быстро делаем тепловое фото. Вот оно:

Температура светодиодов составила всего лишь 60 градусов - почти холодные! Это стало результатом как хорошего теплоотвода, унаследованного от старой платы (это - хорошо), так и результатом пониженной мощности новой платы относительно её номинала (это - плохо).

На этом можно переходим к итогам.


Окончательный диагноз

Итак, миссия выполнена: работоспособность светильника путём капитального ремонта (замены LED-платы) полностью восстановлена!

Причём светодиоды на новой платы теперь стали почти холодными, что обещаем им долгую и счастливую жизнь.

Другое дело, что яркость светильника тоже сильно упала из-за пониженной мощности светодиодной платы относительно заявленной производителем. В данном случае это оказалось приемлемым: яркости светильника оказалось всё-таки достаточно для освещения ступенек перед дверью дома.

Но такая потеря яркости не всегда может быть допустима. Так что при выборе светодиодной платы лучше выбирать плату с мощностью, по крайней мере равной мощности ремонтируемого светильника, или даже чуть больше. В данном случае лучше было бы купить LED-плату с мощностью 9-10 Вт. Но ладно, что вышло - то вышло.

В целом операция ремонта оказалась несложной, хотя навыки работы с паяльником всё-таки требуются.

Что касается экономической эффективности, то ремонт позволил сэкономить чуть больше половины суммы от покупки нового светильника. Это - не ахти какие большие деньги, и даже на скромный обед их не хватит. Но если говорить о ремонте нескольких светильников, то экономический результат будет уже лучше, чем ничего. К этому добавится и моральное удовлетворение: электронного мусора будет меньше!

Использованную для данного ремонта светодиодную плату и аналогичные платы диаметром от 45 до 162 мм с драйвером на борту можно купить на Алиэкспресс, например, у этого продавца. Цена, в зависимости от диаметра и мощности, от $0.9 до $3.4 на дату обзора.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Всем спасибо за внимание!
