 Самостоятельный ремонт игровой гарнитуры Logitech G35.

На войне, как на войне. Часть 2.

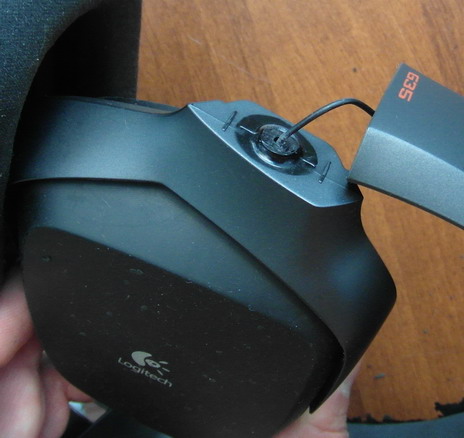

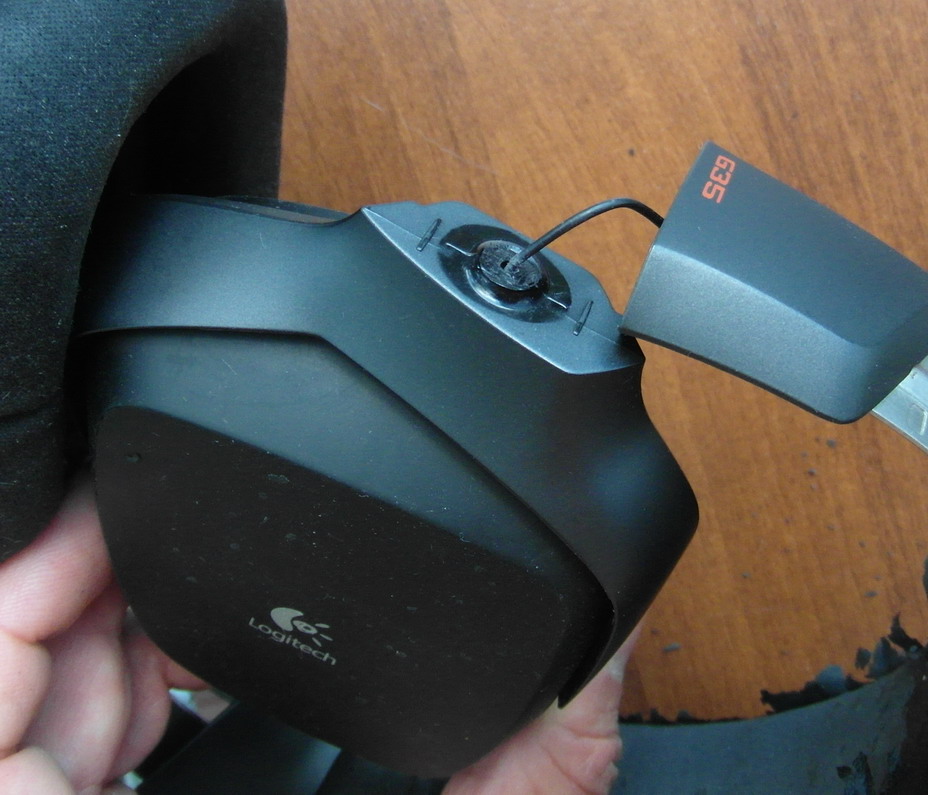

   Итак, в результате всего одного неверного движения в гарнитуре оказалась сломана ось правого наушника. Выглядело это так:

    Тонкость создавшегося момента в том, что кабель, идущий к наушнику, уцелел. Поэтому ремонт превратился в задачу, требующую повышенной аккуратности. Отремонтировать надо было так, чтобы не порвать провод - иначе задача дополнительно усложнилась бы пайкой очень непростого кабеля.

    Немного забегая вперед, скажу, что два выступа в виде узких полосочек рядом со сломанной осью пришлось срезать ножом для лучшего контакта соединяемых частей гарнитуры.

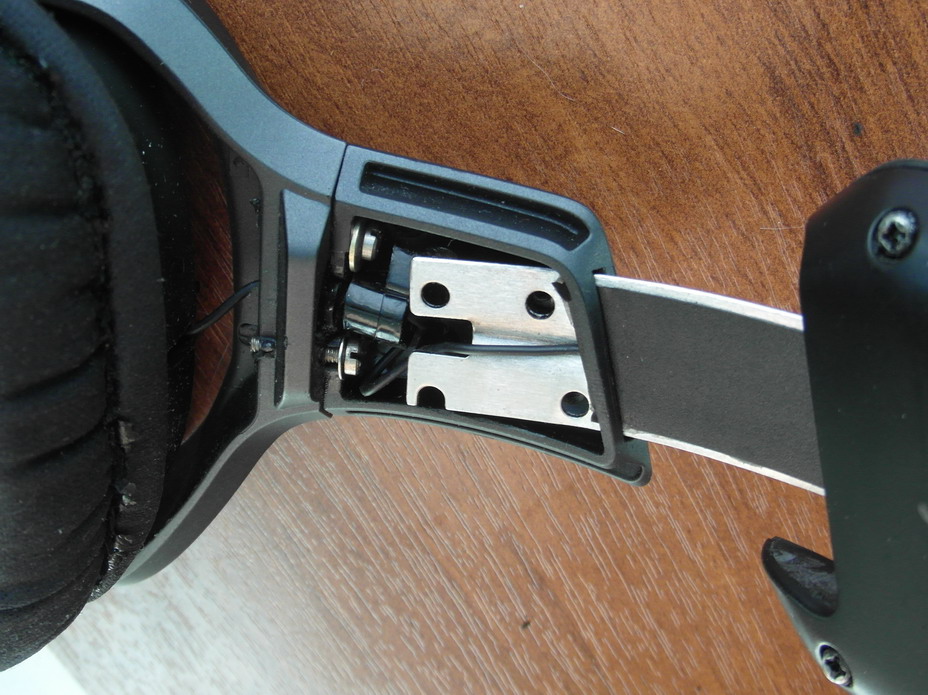

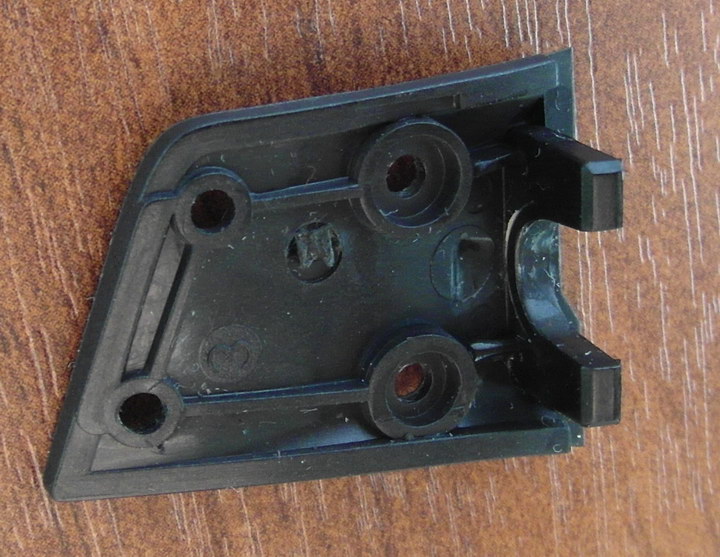

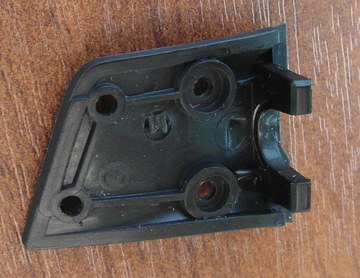

   На оголовье отломившая часть оси находится под крышечкой, которая держится на 4-х винтах и паре защелок. Она снимается легко и вот что под ней оказалось:

  Отломившуюся часть оси решено было оставить там, где есть. Опять же, чтобы не рубить кабель.

  В итоге была выбрана такая стратегия ремонта: соединить оголовье и наушник винтами таким образом, чтобы не был испорчен внешний вид.
  Технология такова:
  1. Сверлим в оголовье гладкие отверстия для винтов.
  2. Сверлим в рамке наушника отверстия и нарезаем в них резьбу.
  3. Прикручиваем двумя винтами оголовье к наушнику.

   Сложности на этом пути такие:
  1. При сверловке надо зажимать детали в тисках через мягкие прокладки (например, изоленту), чтобы не поцарапать поверхность; и зажимать не слишком сильно, чтобы вообще не сломать.
   2. Сначала сверлим отверстия в оголовье, а затем через них размечаем места для отверстий в наушнике. Вот эту-то разметку делать будет очень неудобно, т.к. доступ инструменту будет "под углом".

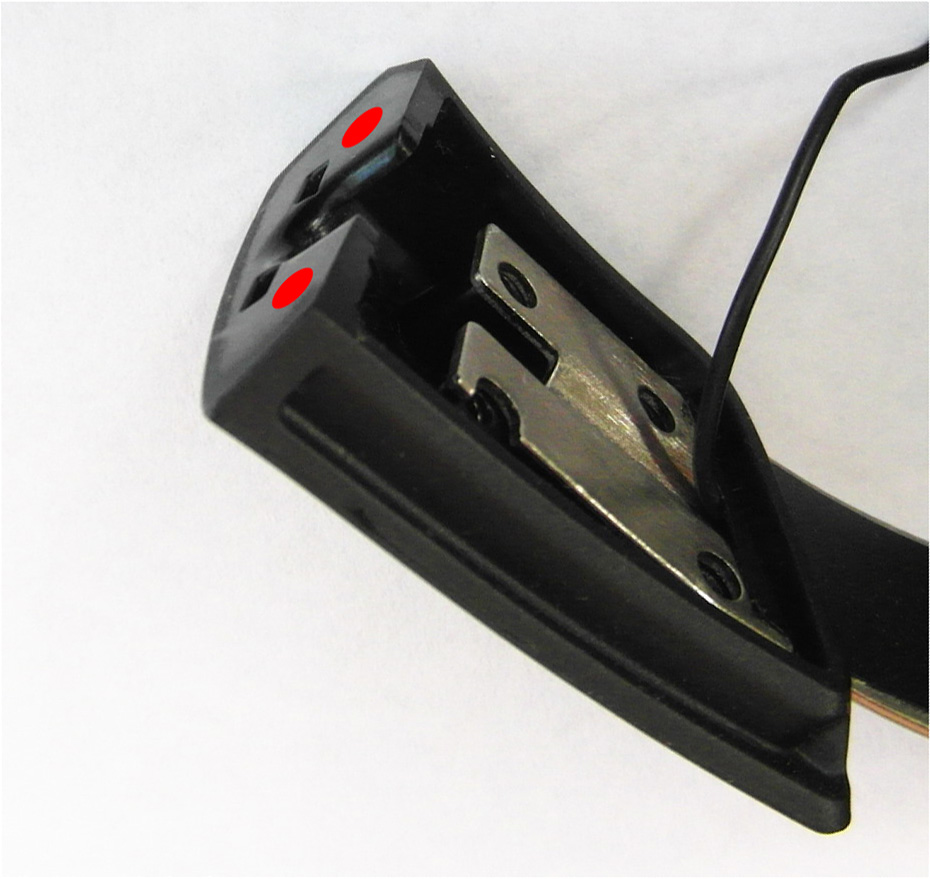

  Вот в этой детали предстояло высверлить "обычные" отверстия (на местах, помеченных красным):

   Отверстия были сделаны под винт М2, можно и М2.5, а крупнее - нельзя, слишком мало места.

   А затем были просверлены "ответные" отверстия в рамке наушника, и в них нарезана резьба.

   После "примерки" оказалось, что отверстия в оголовье и наушнике не совпали. В результате было решено то отверстие в оголовье, которое лучше подходило, оставить в качестве "боевого", а второе расширить диагональным пропилом надфилем до нужного совпадения с "ответным" отверстием в рамке наушника.

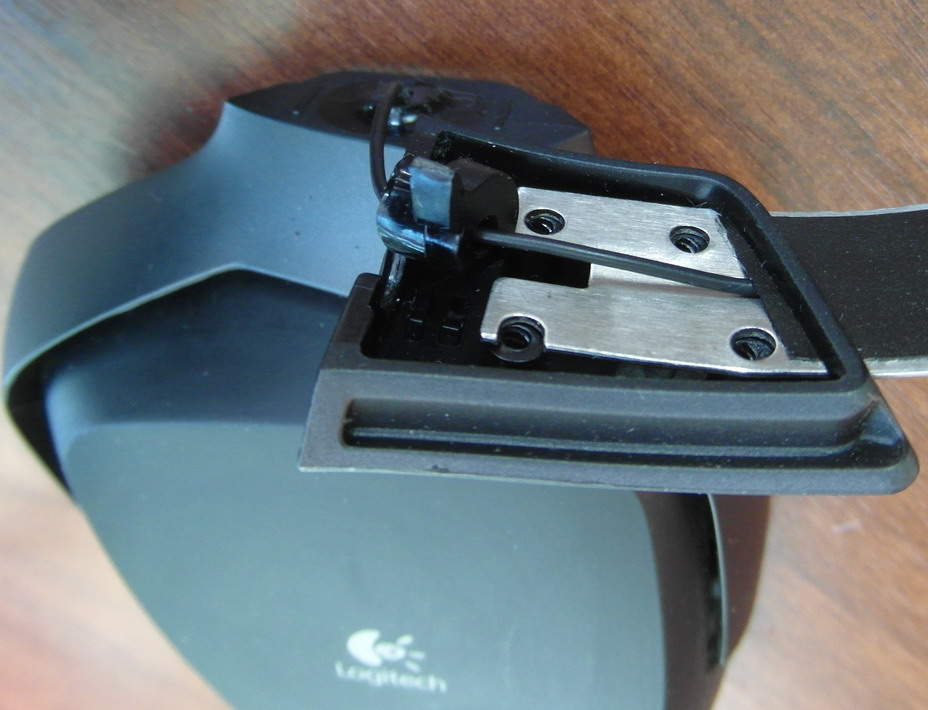

   Затем всё это было скреплено винтами, и вот что получилось:

  Здесь на фото верхний винт - тот, который был принят в качестве "боевого"; а нижний (видно его резьбу) - для которого пришлось делать пропил надфилем.
   Между винтами виден осколок оси, он так там и остался "на века".

   В принципе, можно было бы еще соединяемые плоскости оголовья и наушника мазнуть "супер-клеем", но у меня вроде и так хорошо держалось, на одних винтах.

  Последний штрих к нашей картине. Прикрученные винты теперь мешали защелкам крышечки, которая должна всё это дело прикрыть и вернуть внешний гламур:

   Пришлось защелки, торчащие справа, банально откусить бокорезами.

   Уф-ф-ф-ф.... На этом всё и закончилось. В итоге ремонт своими силами гарнитуры Logitech G35 был успешно завершен, и даже не был нарушен внешний вид. Из минусов - наушник лишился подвижности по вертикальной оси. Но оказалось достаточно таковой по оси горизонтальной. :)

   В завершение надо сказать, что ремонт был не прост, и требует наличия соответствующего инструмента и опыта нарезания резьбы.

  Другие варианты ремонта в интернете:

  1. "Идеальный" ремонт (с сохранением подвижности наушника по вертикальной оси).

  2. "Идеальный" ремонт, версия 2 .

  2. "Грубый", но простой ремонт (с потерей внешнего вида).

  3. Ремонт сомнительной прочности  (только клей), но показана полная разборка гарнитуры в 35-ти фотографиях с комментариями.

  Ваш Доктор.
