      Лекция по анатомии мобильных устройств. Навигация (GPS, ГЛОНАСС и др.) в смартфонах и планшетах. Источники ошибок. Методы тестирования.

   Еще совсем недавно в торговых сетях можно было купить устройства под названием "Навигаторы". Главная функция этих устройств полностью соответствовала их названию, и выполняли они её, как правило, хорошо.

   В то время в мире практически единственной нормально работающей системой навигации была американская GPS (Global Positioning System), и её хватало на все потребности. Собственно, слова "навигация" (навигатор) и GPS были в то время синонимами.

   Всё изменилось, когда производители КПК (карманных компьютеров), а затем смартфонов и планшетов, стали встраивать в свои устройства поддержку навигации. Физически она реализовывалась в виде встроенных приемников навигационных сигналов. Иногда поддержку навигации можно было найти даже в кнопочных телефонах.

   С этого момента всё изменилось. Навигаторы, как отдельные устройства, почти исчезли и из производства, и из продажи. Потребители в массовом порядке перешли на использование смартфонов и планшетов в качестве навигаторов.
   Тем временем были успешно запущены в эксплуатацию еще две системы навигации - российская ГЛОНАСС и китайская Beidou (Бэйдоу, BDS).

   Но это не значит, что в качестве навигации что-то стало лучше. Функция навигации в этих устройствах (смартфонах и планшетах) стала уже не основной, а одной из многих.

   В результате многие пользователи стали замечать, что для целей навигации не все смартфоны "одинаково полезны".

  Вот здесь мы и подходим к проблеме определения источников ошибок в навигации, включая вопрос и о роли недобросовестности производителей устройств в этом вопросе. Печально, но факт.

   Но прежде чем винить производителей во всех грехах, разберемся сначала с источниками ошибок в навигации. Ибо производители, как мы выясним далее, виноваты не во всех грехах, а только в половине. :)

   Ошибки в навигации можно разделить на два основных класса: вызванные внешними относительно устройства навигации причинами, и внутренними.

   Начнем с внешних причин. Они возникают, в основном, из-за неравномерности атмосферы и естественной технической погрешности средств измерений.

   Их примерный вклад таков:

   - Преломление сигнала в ионосфере        ± 5 метров;
   - Колебания орбиты спутника                 ± 2.5 метра;
   - Ошибка часов спутника                       ± 2 метра;
   - Неравномерность тропосферы               ± 0.5 метра;
   - Влияние отражений от предметов          ± 1 метр;
   - Погрешности измерения в приемнике     ± 1 метр.

    Эти погрешности имеют случайный знак и направление, поэтому итоговая погрешность рассчитывается в соответствии с теорией вероятностей как корень из суммы квадратов и составляет 6.12 метра. Это не значит, что погрешность всегда будет такой. Она зависит от количества видимых спутников, их взаимного расположения, а наиболее всего - от уровня отражений от окружающих предметов и влияния препятствий на ослабление сигналов спутников. В результате погрешность может быть как выше, так и ниже приведенной "усредненной" величины.

   Ослабление сигналов от спутников может наступать, например, в следующих случаях:
   - при нахождении внутри помещения;
   - при нахождении между близко расположенными высокими объектами (между высотными зданиями, в узком горном ущелье и т.п.);
   - при нахождении в лесу. Как показывает опыт, плотный высокий лес может значительно затруднять навигацию.

   Эти проблемы связаны с тем, что высокочастотные радиосигналы распространяются подобно свету – то есть только в пределах прямой видимости.

   Иногда навигация, пусть и с ошибками, может работать и на отраженных от препятствий сигналах; но при многократном переотражении они становятся настолько слабыми, что навигация с ними работать перестает.

   Теперь переходим к "внутренним" причинам ошибок в навигации; т.е. которые создаются самим смартфоном или планшетом.

   Собственно, проблем здесь только две. Во-первых, слабая чувствительность навигационного приемника (или проблемы с антенной); во-вторых, «кривой» софт смартфона или планшета.

   Перед рассмотрением конкретных примеров поговорим о способах проверки качества навигации.

   Методы тестирования навигации.

   1. Тестирование навигации в «статике» (при неподвижном положении смартфона/планшета).

   Такая проверка позволяет определить следующие параметры:
   - скорость первоначального определения координат при «холодном старте» (засекается по часам);
   - список навигационных систем, с которыми работает данный смартфон/планшет (GPS, ГЛОНАСС и т.д.);
   - расчетную точность определения координат;
   - скорость определения координат при «горячем старте».

   Эти параметры можно определить как с помощью обычных навигационных программ, так и с помощью специальных тестовых программ (что удобнее).

   Правила тестирования в «статике» очень просты: тестирование должно делаться на открытом пространстве (широкая улица, площадь, поле и т.п.) и при отключенном интернете. При нарушении последнего требования время «холодного старта» может значительно ускориться за счет прямого скачивания орбит спутников из интернета (A-GPS, assisted GPS) вместо их определения по сигналам с самих спутников; но уже будет «не честно», поскольку это уже не будет чистая работа самой системы навигации.

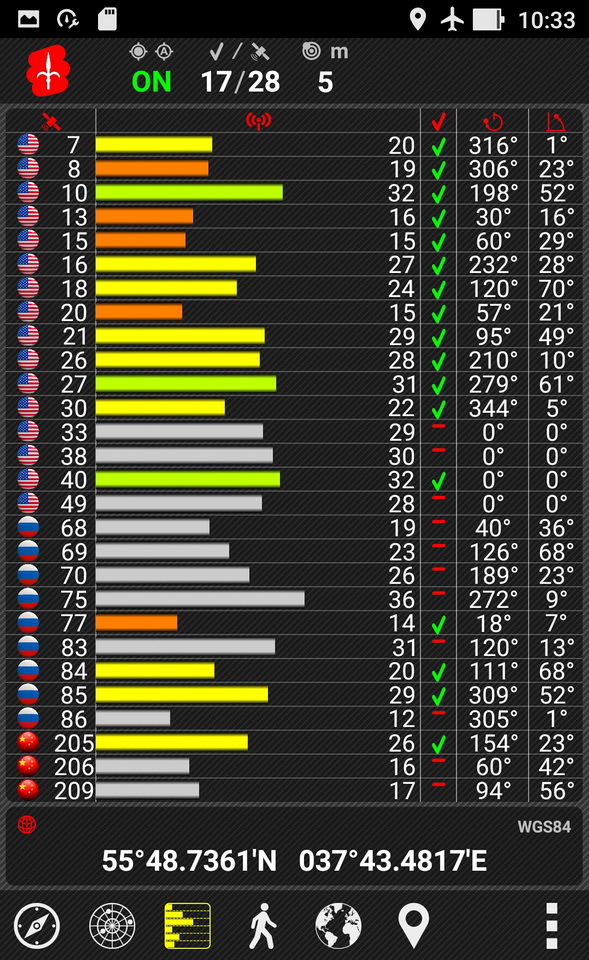

   Рассмотрим пример работы программы тестирования навигации AndroiTS (существуют и аналоги):

(кликнуть для увеличения)

   На только что представленной картинке видно, что смартфон работает с тремя навигационными системами: американской GPS, российской ГЛОНАСС и китайской Beidou (BDS).

   В нижней части скриншота видны успешно определенные координаты текущего места. Величина одного градуса по широте – примерно 100 км, соответственно, цена единицы младшего разряда – 10 см.

   Величина одного градуса по долготе – разная для разного географического положения. На экваторе она тоже составляет около 100 км, а вблизи полюсов уменьшается до 0 (у полюсов меридианы сближаются).

   Справа от колонки с обозначением государственной принадлежности спутников идет колонка с номерами спутников. Эти номера к ним жестко привязаны и не меняются.

   Далее идут колонки с цветными столбиками. Величина столбиков означает уровень сигнала, а цвет - их использование системой навигации или не использование. Неиспользуемые спутники обозначены серыми столбиками. Цвет используемых зависит от их уровня сигнала.

   Следующая колонка - это тоже уровень сигнала от навигационных спутников, но уже в цифрах ("условных единицах").

   Затем идет колонка с зелеными галочками и красными прочерками - это повтор информации о том, используется спутник или нет.

   Далее идут две колонки с "градусами". В первой из них обозначено направление на спутник, а во второй - его высота над горизонтом.

   В верхней строке словом "ON" обозначен статус состояния навигации; в данном случае это означает, что в настройках смартфона разрешено определение координат и они определены. Если же там указан статус "WAIT", то определение координат разрешено, но необходимое количество спутников еще не найдено. Статус "OFF" означает, что в настройках смартфона определение координат запрещено.

   Далее идут цифры "17/28". Это значит, что система навигации "видит" в общей сложности 28 спутников, из них используются данные с 17-ти.

   Затем кружочком с концентрическими окружностями и цифрой 5 обозначена расчетная точность определения координат в данный момент - 5 м. Эта величина рассчитывается, исходя из количества и "качества" используемых спутников и предполагает, что обработка данных от спутников в смартфоне делается без ошибок; но, как увидим далее, это не всегда так.

   По мере движения спутников все эти данные должны меняться, но координаты (в нижней строке) должны меняться незначительно.

   К сожалению, данное приложение не показывает время, затраченное на первоначальное определение координат ("холодный старт"), да и другие подобные приложения - тоже. Это время надо "засекать" вручную.  Если время «холодного старта» составило менее минуты, то это – отличный результат; до 5 минут – хороший; до 15 минут – средний; более 15 минут – плохой.

   Для определения скорости «горячего старта» достаточно выйти из программы тестирования и через несколько минут снова зайти. Как правило, за время запуска тестовой программы она успевает определить координаты и сразу же предъявляет их пользователю. Если же задержка с предъявлением координат при «горячем старте» превышает 10 секунд, то это уже подозрительно долго.

   Эффект быстрого определения координат при «горячем старте» связан с тем, что система навигации запоминает последние вычисленные орбиты спутников и ей не надо заново их определять.

   Итак, с тестированием навигации в «статике» разобрались.

  Переходим ко 2-ому пункту тестирования навигации - в движении.

   Главное предназначение навигации – привести нас в правильное место в процессе движения, и без проверки в движении тест был бы неполным.

   В процессе движения с точки зрения навигации существуют три типа местности: открытая местность, городская застройка и лес.

   Открытая местность – это идеальные условия навигации, здесь проблем нет (разве только у совсем "отстойных" устройств).

   Городская застройка в большинстве случаев характеризуется наличием высокого уровня отражений и небольшим снижением уровня сигнала.

   Лес «работает» наоборот – существенное ослабление сигнала и небольшой уровень отражений.

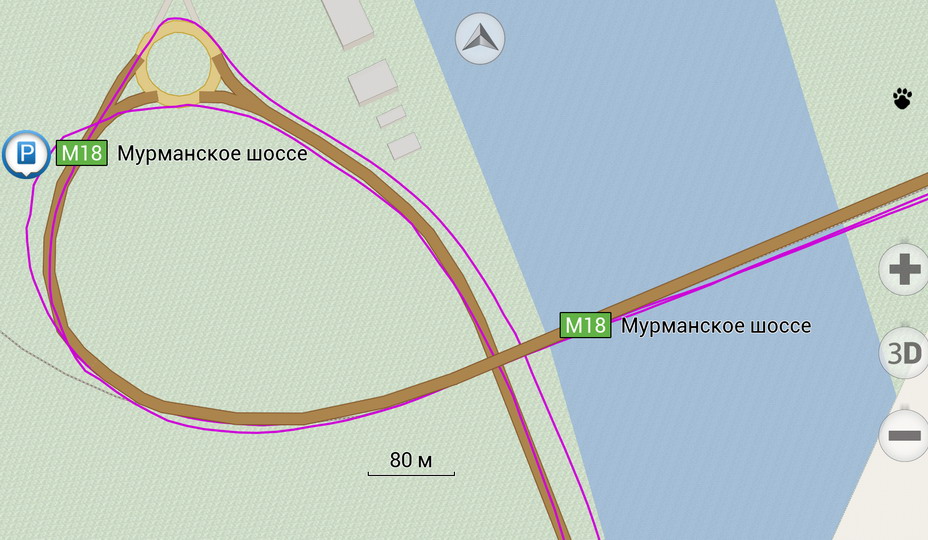

   Для начала посмотрим на образец почти "идеального" трека:

   На картинке изображены два трека: туда/обратно (так будет и далее почти на всех картинках). Такие картинки позволяют сделать достоверный вывод о качестве навигации, так как можно сличить два почти одинаковых трека между собой и с дорогой. На этой картинке всё хорошо – колебания трека находятся в пределах естественной погрешности. В верхней части адекватно прорисован проезд по разные стороны кольцевого перекрестка. В некоторых местах заметно расхождение между треками, вызванное, вероятно, отражениями сигнала от водной поверхности и от металлических конструкций моста через реку. А в некоторых - почти идеальное совпадение.

   Теперь разберем несколько типовых случаев "проблемных" треков.

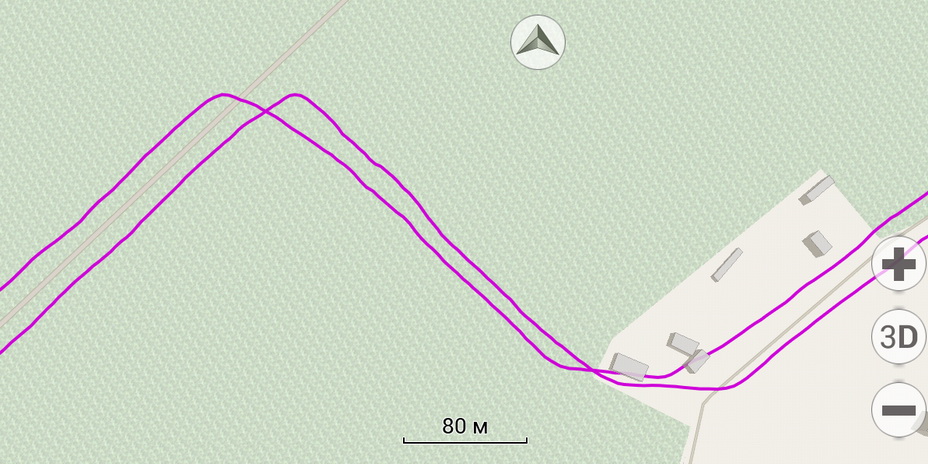

   Посмотрим на трек GPS смартфона, на который повлияло снижения уровня сигнала в высоком лесу:

    Расхождение треков друг с другом и с дорогой заметное, но далеко не катастрофическое. В данном случае точность навигации в смартфоне снизилась в пределах "естественной убыли" для таких условий. Такой смартфон надо признать подходящим для навигационных целей.

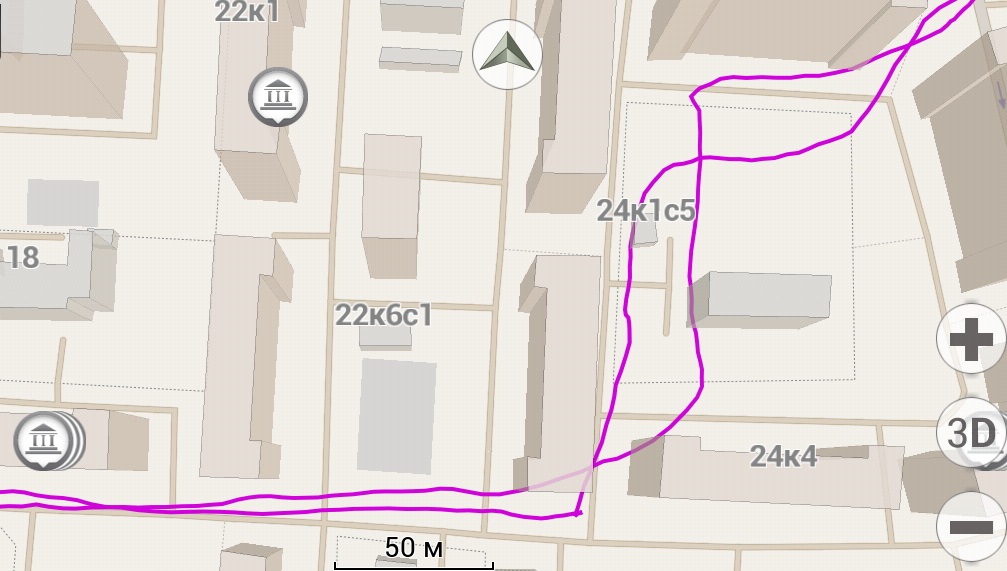

    Далее изучим трек, искаженный отражениями и ослаблением сигналов в городских условиях:

   В правой части скриншота хорошо заметны расхождения треков между собой и дорогой. Такие расхождения в условиях подобной "колодцеобразной" застройки почти неизбежны, и в данном случае никак не свидетельствуют против тестируемого смартфона.

   Теоретически, чем больше систем навигации поддерживает смартфон (планшет), тем больше спутников он использует для навигации и тем меньше должна быть ошибка.
   Практически же это не всегда так. Довольно часто из-за "кривого" софта смартфон не может правильно состыковать данные от разных систем и в результате возникают аномальные ошибки. Рассмотрим несколько примеров.

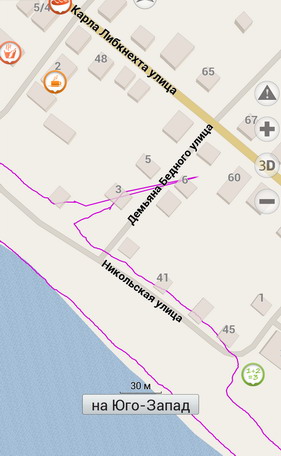

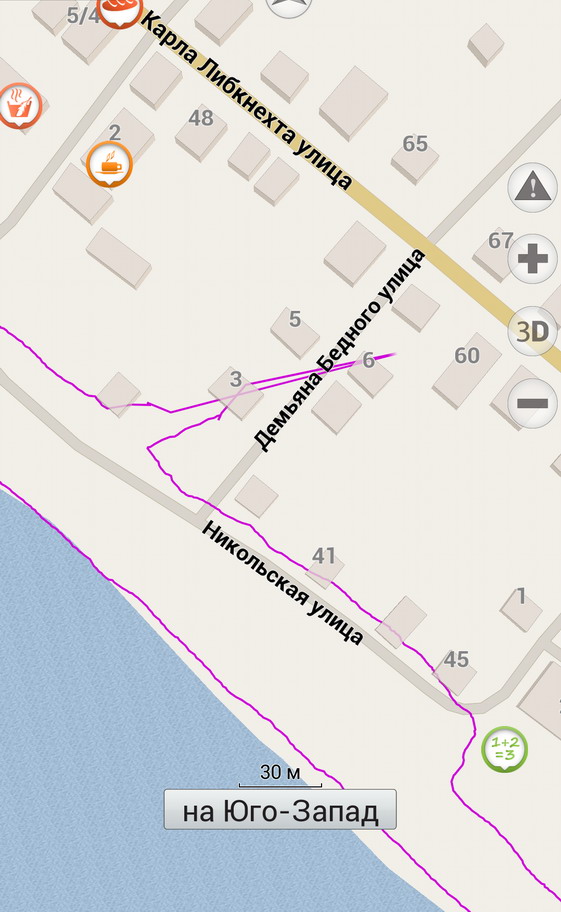

   Возьмем, например, такой трек:

    На только что приведенном скриншоте виден иглообразный выброс, который не мог быть следствием каких-то помех: путь проходил через малоэтажную застройку без густых лесопарковых насаждений. Данный выброс целиком на совести "кривого" софта.

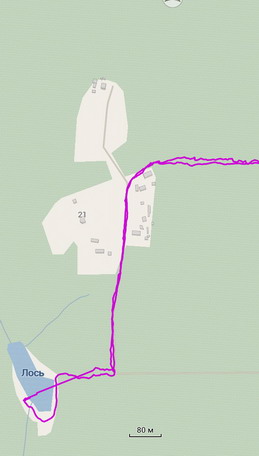

   Но это были еще "цветочки". Бывают смартфоны, где аномальные ошибки навигации - это уже не "цветочки", а "ягодки":

    При записи данного трека аномальные ошибки "кривого" софта соединились с ослаблением сигналов в высоком лесу. В результате получился трек, по которому просто невозможно догадаться, что путь туда и обратно был пройден по одной и той же тропинке трезвым человеком. :)
    А густой пучок линий в верхней части - это "путь" неподвижно лежащего смартфона во время привала. :)

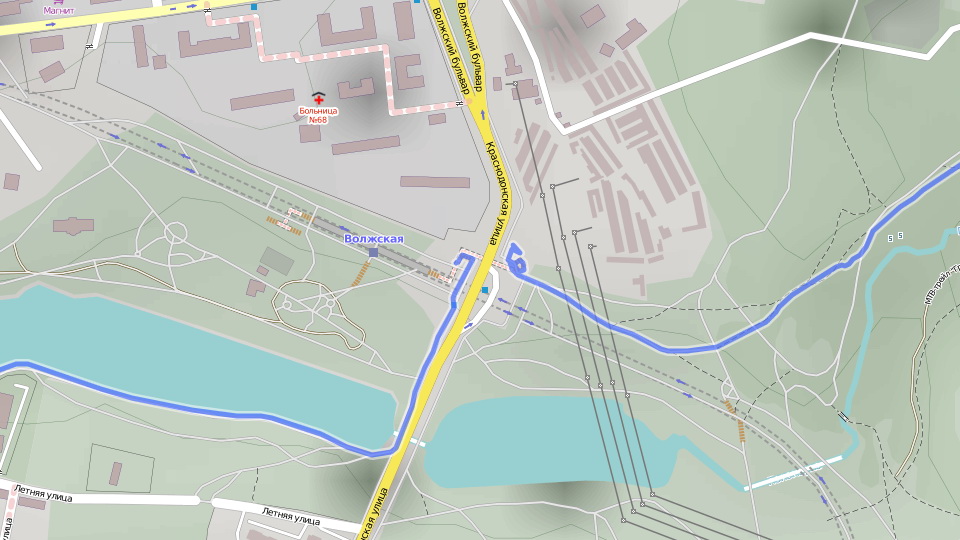

   Есть еще один вид аномальных ошибок, связанный с паузой в потоке данных, поступающих от навигационного приемника к вычислительной части смартфона:

   На этой картинке видно, что часть пути (примерно 300 м) прошла по прямой линии, притом частично прямо по воде. :)

   В данном случае смартфон просто соединил прямой линией точки пропажи и появления потока координат. Их пропажа могла быть связана как с уменьшением количества видимых спутников ниже критического числа, так и с "кривым" софтом и даже аппаратными проблемами (хотя последнее и маловероятно).

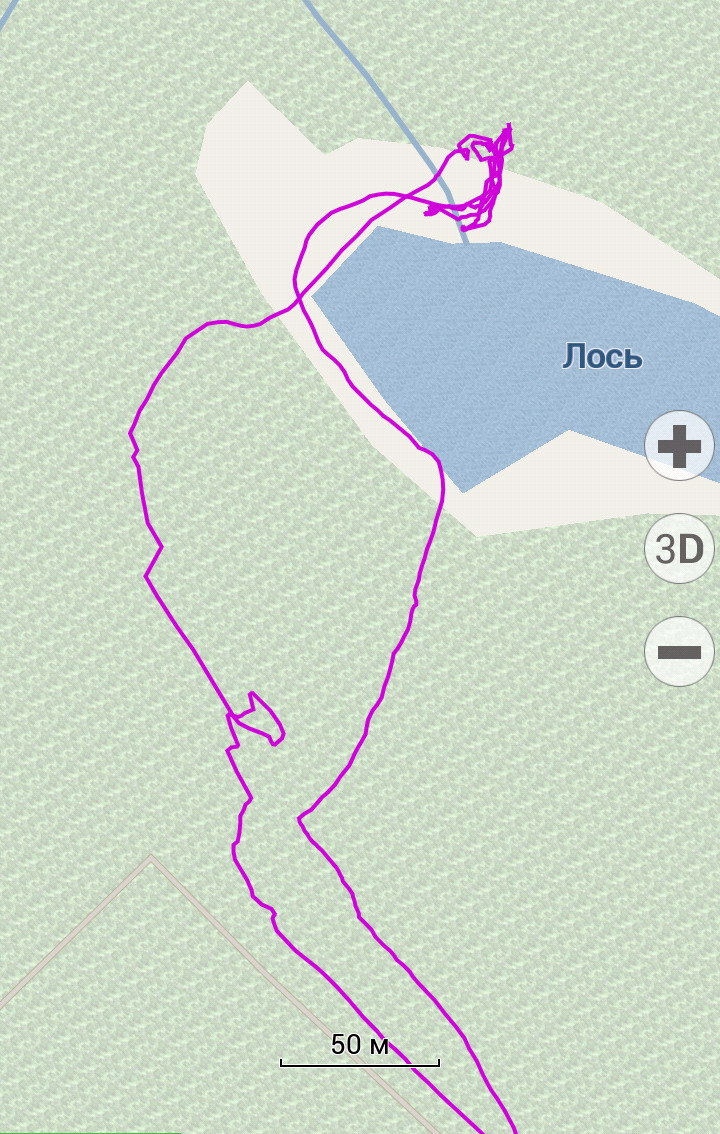

   В случае же полного пропадания сигналов от спутников, навигационные программы обычно не соединяют прямыми линиями точки пропажи и появления, а оставляют просто "пустое место" (получается разрыв в треке):

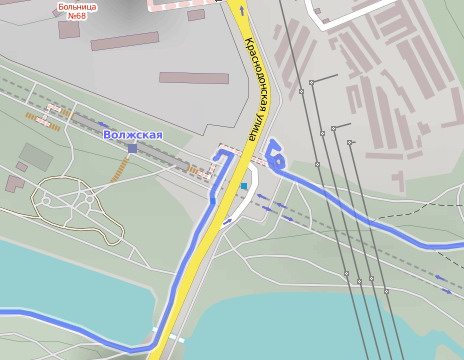

   На этой картинке виден разрыв трека в том месте, где часть пути прошла по подземному переходу с полным пропаданием видимости всех спутников.

   После изучения причин и характерных ошибок навигации, пора перейти к выводам.

  Наилучшая навигация, как и следовало ожидать, бывает у смартфонов и планшетов "высоких" брендов. С ними проблемы в виде аномальных ошибок пока что не обнаруживались. И, разумеется, чем больше систем навигации поддерживает устройство, тем лучше. Правда, поддержка китайской Beidou пока имеет смысл при использовании устройства в регионах и странах, расположенных недалеко от Поднебесной. Китайская система навигации не глобальная, а "местная" (на данный момент). Так что поддержки GPS и ГЛОНАСС будет вполне достаточно.

   Если же смартфон или планшет имеют не слишком "именитое" происхождение, то проблемы с навигацией могут быть, а могут и не быть. Перед его боевым применением рекомендуется его протестировать как в статике, так и в движении в различном окружении, чтобы впоследствии он не преподнес какой-либо неприятный сюрприз. В большинстве случаев мобильные устройства с поддержкой одной только GPS приносят меньше проблем, хотя и точность у них ниже, чем у многосистемных.

   К сожалению, при выборе смартфона (планшета) с хорошей навигацией ориентироваться по обзорам устройств в интернете довольно сложно. Подавляющее число IT-порталов игнорируют проверку навигации в движении и в сложных условиях. Такую проверку делают только на данном портале (SmartPuls.ru) и еще буквально на паре других.

   В заключение надо сказать, что навигационными средствами сейчас оборудуются не только смартфоны и планшеты, но и многие другие устройства. Они устанавливаются, например, в фотоаппаратах, видеокамерах, GPS-трекерах, автомобильных видеорегистраторах, смарт-часах, некоторых специализированных типах устройств, и даже в электронной системе налогообложения водителей российских большегрузов "Платон".

   Ваш Доктор.
   20.01.2017
