Как использовать клавиатуру от ноутбука? Отрицательный результат в науке столь же полезен, как и положительный

В заголовке содержится некоторый спойлер, чем закончилась попытка использовать клавиатуру от ноутбука после его кончины. А подробности Вы узнаете далее!

В Сети вопрос о возможности применения с пользой клавиатуры от старого (или убитого) ноутбука обсуждался неоднократно, и вердикт был безапелляционным: использовать клавиатуру от ноутбука в качестве "обычной" клавиатуры нельзя! А причина состоит в том, что в "обычной" клавиатуре, кроме собственно клавиш и их контактов, содержится контроллер, передающий сигналы от клавиш по интерфейсу USB или PS/2. В ноутбучной клавиатуре контроллера нет - там только клавиши с контактами.

А что, если попробовать "скрестить" клавиатуру ноутбука и контроллер "обычной" клавиатуры?! Далее будет описано, что из этого вышло.

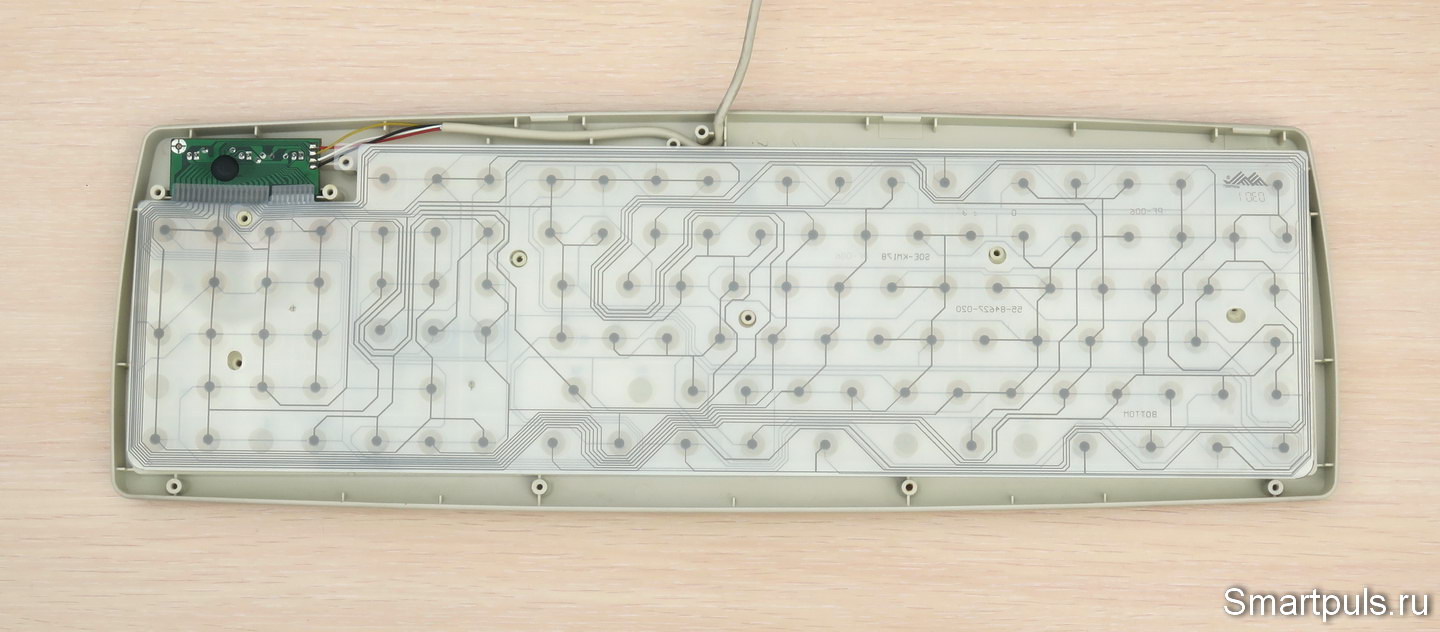

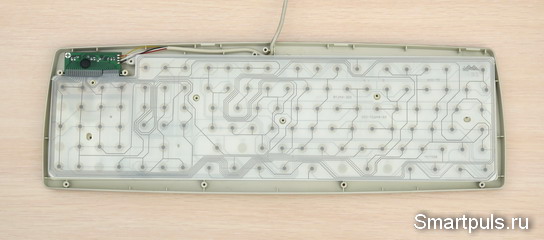

Так выглядит разобранная "обычная" клавиатура (обратите внимание на её контроллер, расположенный в левом верхнем углу):

(Кликнуть для увеличения, откроется в новом окне)

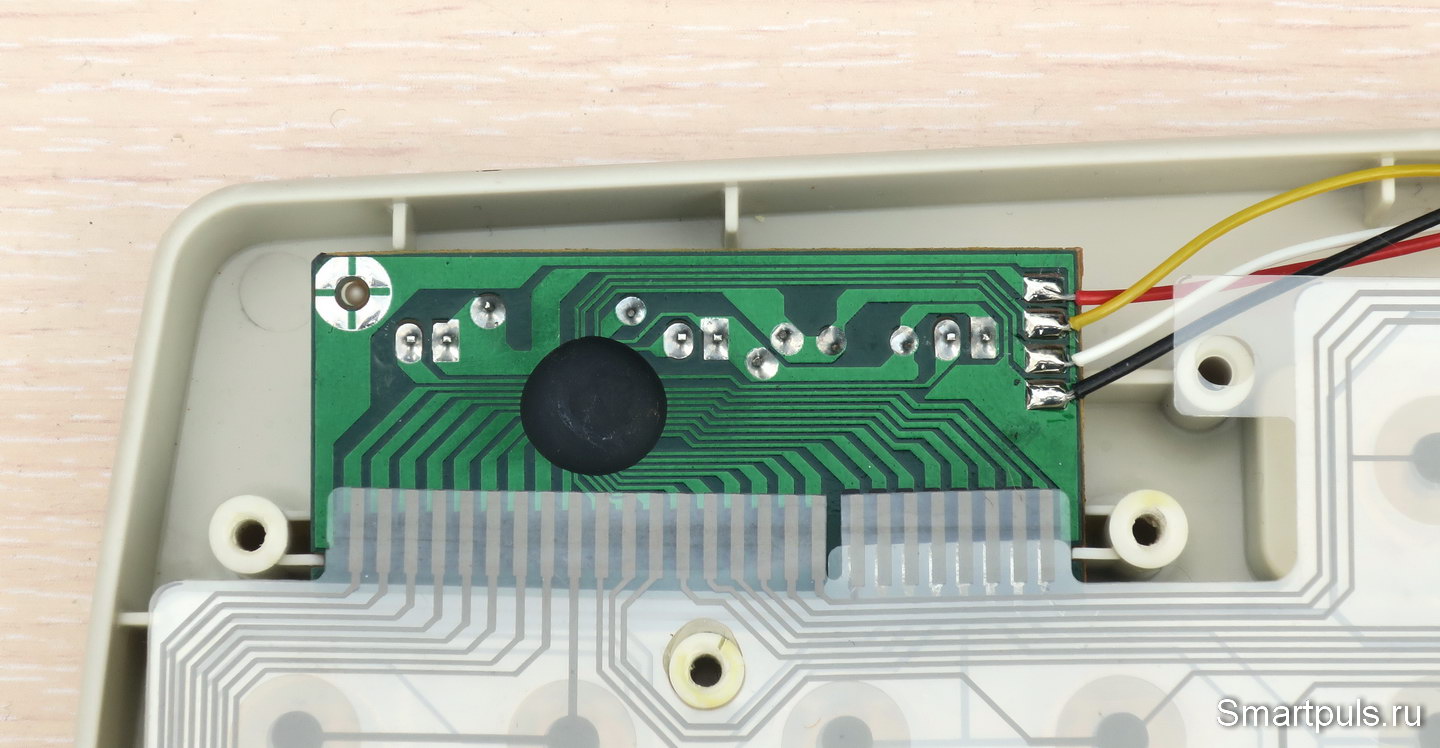

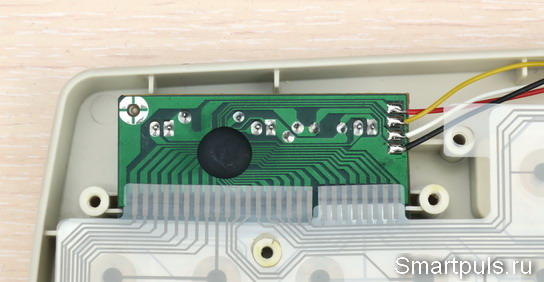

Посмотрим поближе на контроллер клавиатуры и его окрестности:

Главный чип контроллера выполнен в виде микросхемы-"кляксы". К ней подходят 26 проводников от прозрачных пластиковых листов, на которых "нарисована" разводка контактных площадок под кнопками клавиатуры.

А уходят от "кляксы" четыре разноцветных интерфейсных проводника, два из которых (чёрный и красный) - это земля и питание.

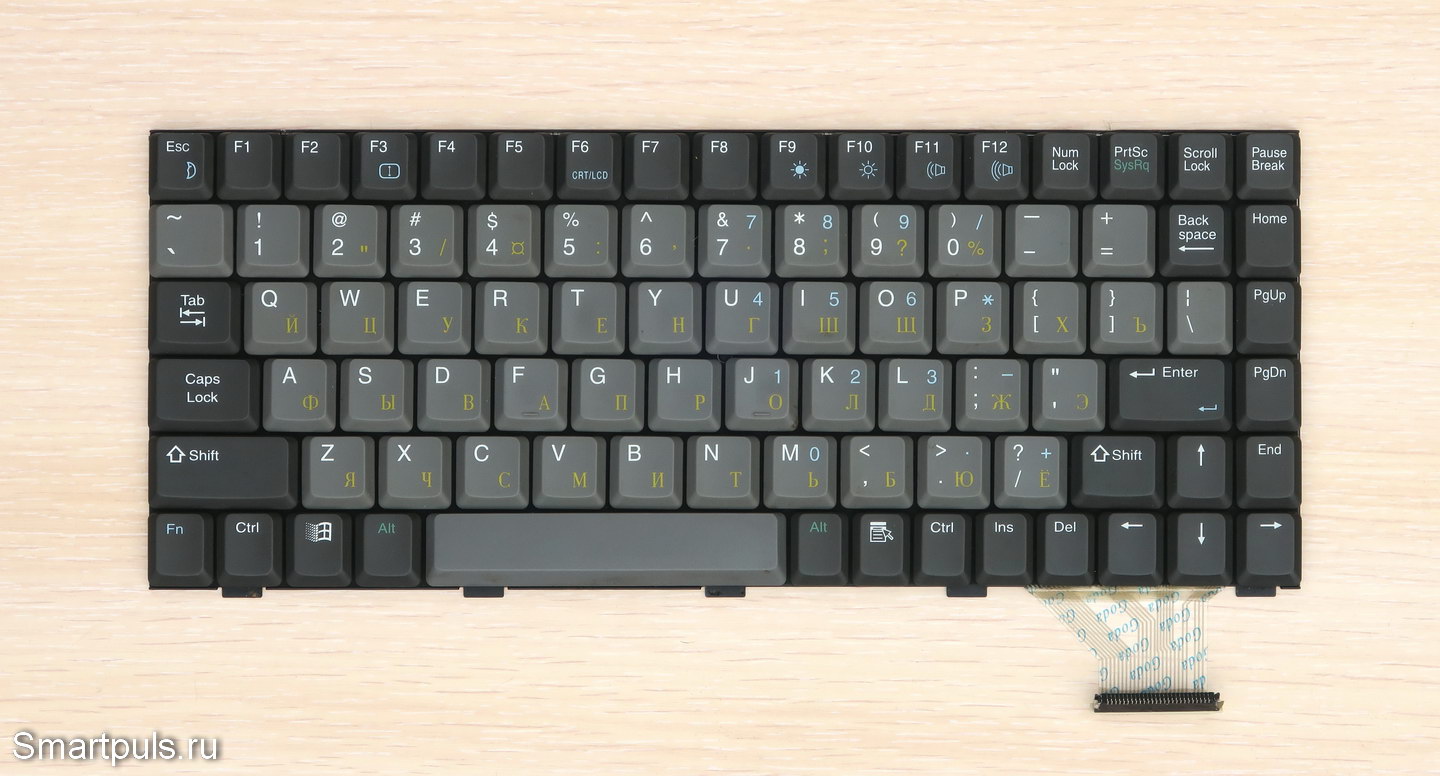

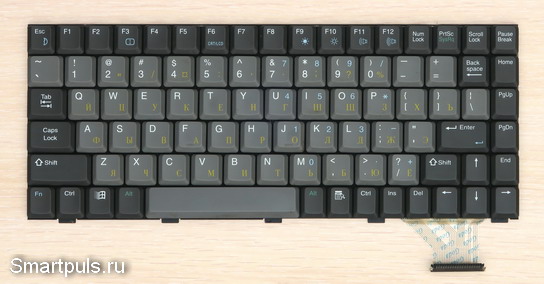

А вот как выглядит клавиатура ноутбука (извлечена из убитого ноутбука некогда популярной серии Roverbook):

Как можно видеть на фото, выход клавиатуры представляет собой не какой-либо из стандартных интерфейсов (USB или PS/2), а просто набор проводников от контактных площадок клавиатуры. Контроллер клавиатуры в ноутбуках распаян на материнской плате и, посему, извлечь его как законченное устройство невозможно.

Идея дальнейшего использования клавиатуры ноутбука в качестве полноценной клавиатуры для других компьютеров проста, как сибирский валенок: берём ноутбучную клавиатуру; берём живой контроллер от изношенной клавиатуры настольного компьютера, соединяем их между собой; и вуаля - получаем изящную малогабаритную клавиатуру, которую можно использовать в качестве обычной!

А в данном случае это было тем более соблазнительно, что латинский шрифт на клавишах и кириллица изображены на клавиатуре ноутбука разными цветами, что очень удобно для тех пользователей, кто не освоил метод "слепой печати" (а таких - большинство).

Но есть нюанс: схема соединения проводников от клавиш должна у обеих клавиатур совпасть: иначе назначение клавиш окажется не таким, "как положено", а как Бог на душу положит.

Начался непростой процесс прозвонки контактов при нажатии кнопок на клавиатурах....

Начало было хорошим: клавиши F1 и F2 оказались на обеих клавиатурах соединены с одним проводником "по горизонтали" (условно) и разных - по "вертикали" (так и должно быть).

Но когда дело дошло до клавиш F5 и F6, то оказалось, что на клавиатуре ноутбука они соединены с одним проводником "по горизонтали", а на "большой" клавиатуре - на разных! И по "вертикали" - тоже на разных!

То есть, из этого проистекает, что рисунок соединения контактных площадок под кнопками клавиатур не совпадает, и, соответственно, простой перекоммутацией проводников от выходного разъёма ноутбука до входов контроллера десктопной клавиатуры тут не отделаться. А перекоммутировать печатные проводники на прозрачных плёнках клавиатуры не представляется возможным.

На этом можно поставить жирную точку и перейти к итогам.

Окончательный диагноз возможности использования клавиатуры от ноутбука

К сожалению, "скрестить" клавиатуру от ноутбука с контроллером от обычной клавиатуры оказалось невозможным; и потому использовать клавиатуру ноутбука отдельно от самого ноутбука не получится.

Но, как уже упоминалось в заголовке, отрицательный результат в науке столь же полезен, как и положительный.

Позитив полученного результата заключается в том, что закрыто тупиковое направление: использовать как-то ещё ноутбучную клавиатуру невозможно.

Теоретически в природе могут быть случаи, что разводка проводников от клавиш на какой-то ноутбучной клавиатуре и на "обычной" совпадут; но практически на это рассчитывать не стоит.

Таким образом, если Ваш ноутбук совсем "убит", но модель ещё актуальна, то его можно разобрать на составные части и продать их (включая клавиатуру) на сервисах вторичного рынка.

Если же модель уже не актуальна (как данный Roverbook), то клавиатуру отправляем на свалку; с материнской платы снимаем возможные полезные детали; а из дисплея именно этого Roverbook-а был собран концептуальный монитор-телевизор в эко-стиле (статья-руководство).
