Нестандартный ремонт телевизора: заменяем сгоревший блок питания на внешний

Предисловие

Возможно, кто-то уже пользовался таким методом и в курсе его тонкостей; но для кого-то это может быть новостью.

Суть проблемы - в схемно-технических решениях современных телевизоров и мониторов.

Если раньше блок питания телевизора или монитора был отдельным устройством или хотя бы отдельной платой, то сейчас вся схема телевизора размещается на одной плате. Это даёт ощутимую экономию при производстве, и это - один из факторов относительно низкой цены телевизоров сегодня. Благодаря совершенствованию технологических процессов и схемотехники телевизоры подешевели с 2000 года в 10 раз (3DNews)!

Но есть у такого "одноплатного" схемотехнического решения и обратная сторона: теперь сгоревший блок питания нельзя просто взять и заменить.

Ремонт немного странного телевизора (кликнуть для увеличения, откроется в новом окне)

Далее в материале будет разобран один из практических случаев, когда ремонт блока питания может быть слишком сложным или невозможным.


Оглавление


1. Что случилось?


2. Теория питания "одноплатных" телевизоров


3. Установка блока питания в телевизор


4. Проверка температурного режима компонентов телевизора


5. Итоги и выводы

Что случилось?

Итак, проблема. В "одноплатном" телевизоре DEXP F43F8000Q сгорел блок питания; причём этот случай без преувеличения можно назвать загадочным.

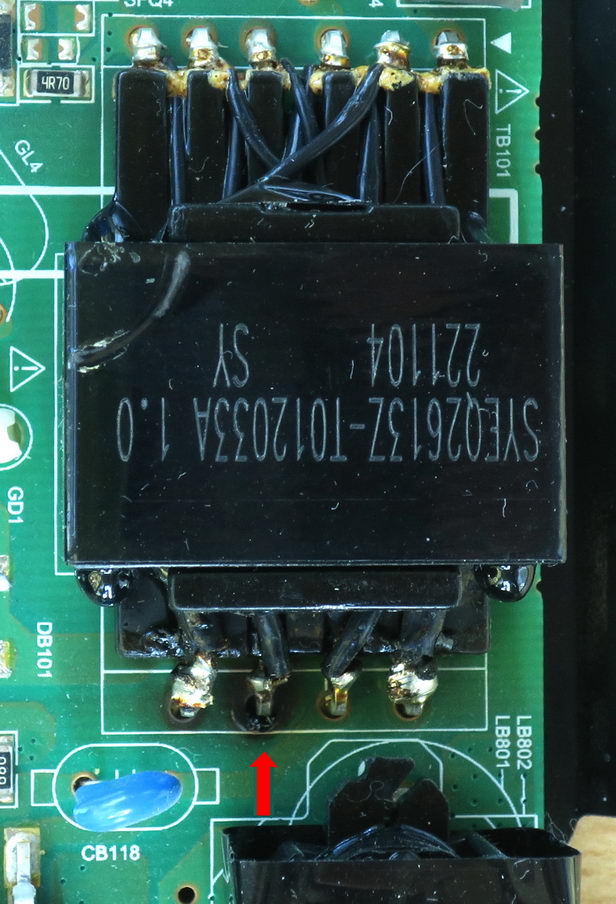

Помимо того, что блок питания перестал работать, у его импульсного трансформатора подозрительно потемнели от сильного перегрева контакты вторичной обмотки, которая используется для формирования напряжения +12 В. На следующем изображении они показаны стрелочкой:

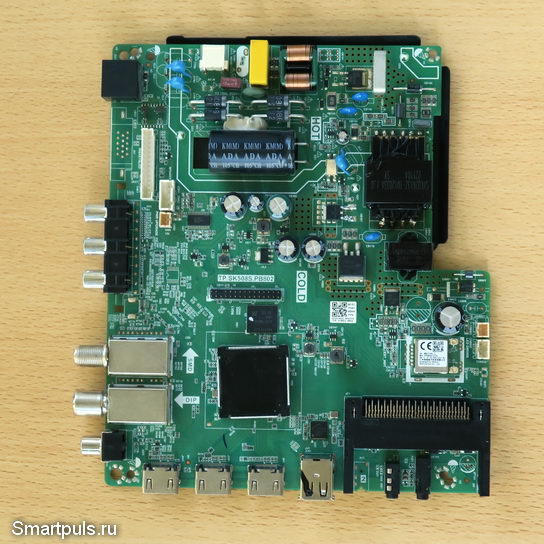

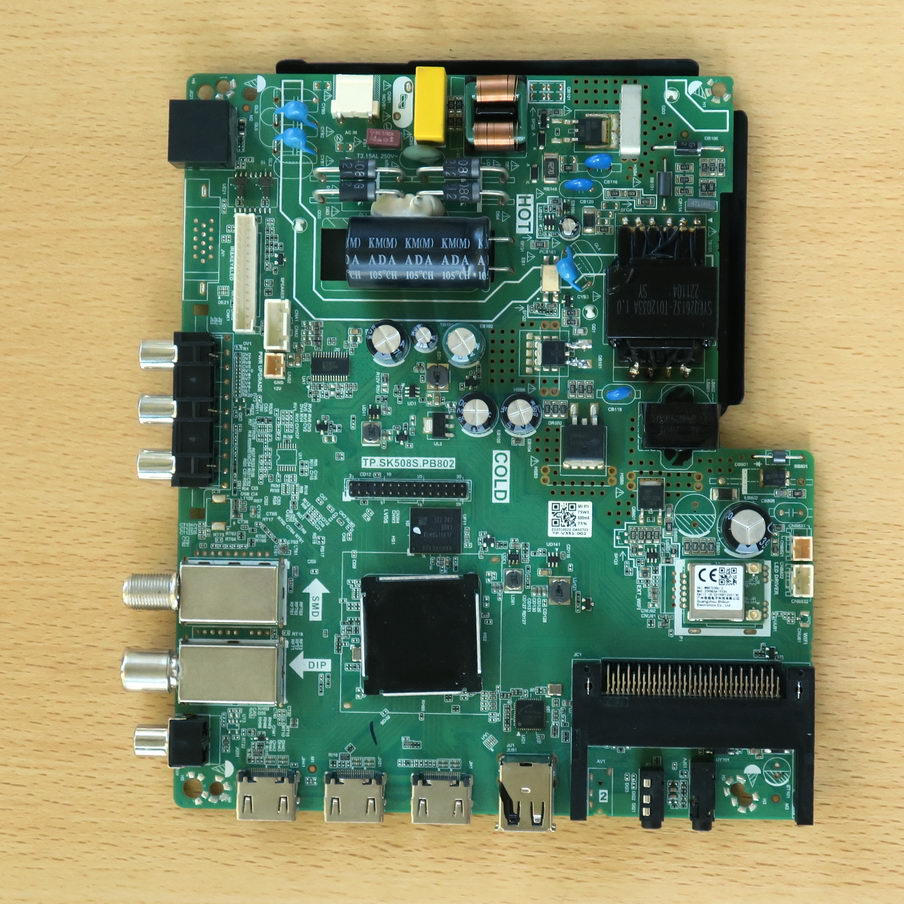

А вот так выглядела вся материнская плата ремонтируемого "одноплатного" телевизора:

Первая мысль: ага, короткое во вторичной цепи! Сгорел выпрямительный диод, либо электролитический конденсатор за ним, либо всё и сразу.

Прозваниваю диод - он в порядке. Прозваниваю "электролит" - тоже в порядке!

Тогда что - межвитковое К.З. в трансформаторе?! Но почему тогда сильнее всего пострадало место пайки контактов обмотки к плате, а не расплавился трансформатор или его детали?!

В общем, эта загадка так и осталась неразрешенной; а ремонт телевизора было решено выполнить подачей питания на плату от другого блока питания.

Его можно было бы разместить и за пределами телевизора, но, по счастью, у меня завалялся подходящий по напряжениям БП от другого телевизора; а в корпусе ремонтируемого телевизора нашлось достаточно свободного места для его установки.


Теория питания "одноплатных" телевизоров

Самая типовая схема питания современных "одноплатных" телевизоров основана на непрерывной подаче на основную электронику двух напряжений питания: стабилизированного 12 В (есть варианты до 15 В) и нестабилизированного 24-40 В для питания подсветки экрана.

В более старых телевизорах применялась схема, по сути близкая к компьютерным БП, в которых непрерывно выдавалось дежурное питание (ST-BY) 5 В, а остальные подавались по команде включения. В телевизорах применялись обычно такие напряжения: 12-16 В для основной электроники, 24-40 В для подсветки и 3.3 либо 5 В - дежурное питание. Когда телевизор находился в выключенном состоянии, работало только дежурное питание.

В данном конкретном случае, "родной" блок питания при жизни формировал стабилизированное напряжение 12.6 В и нестабилизированное 35 В (33 В под нагрузкой).

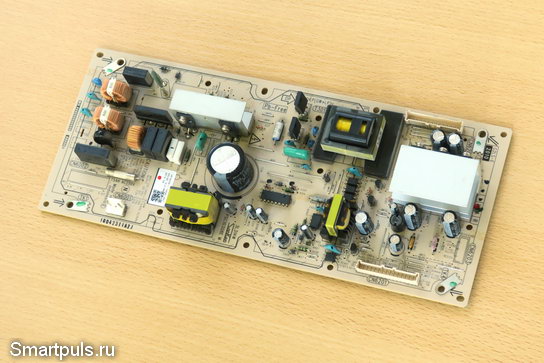

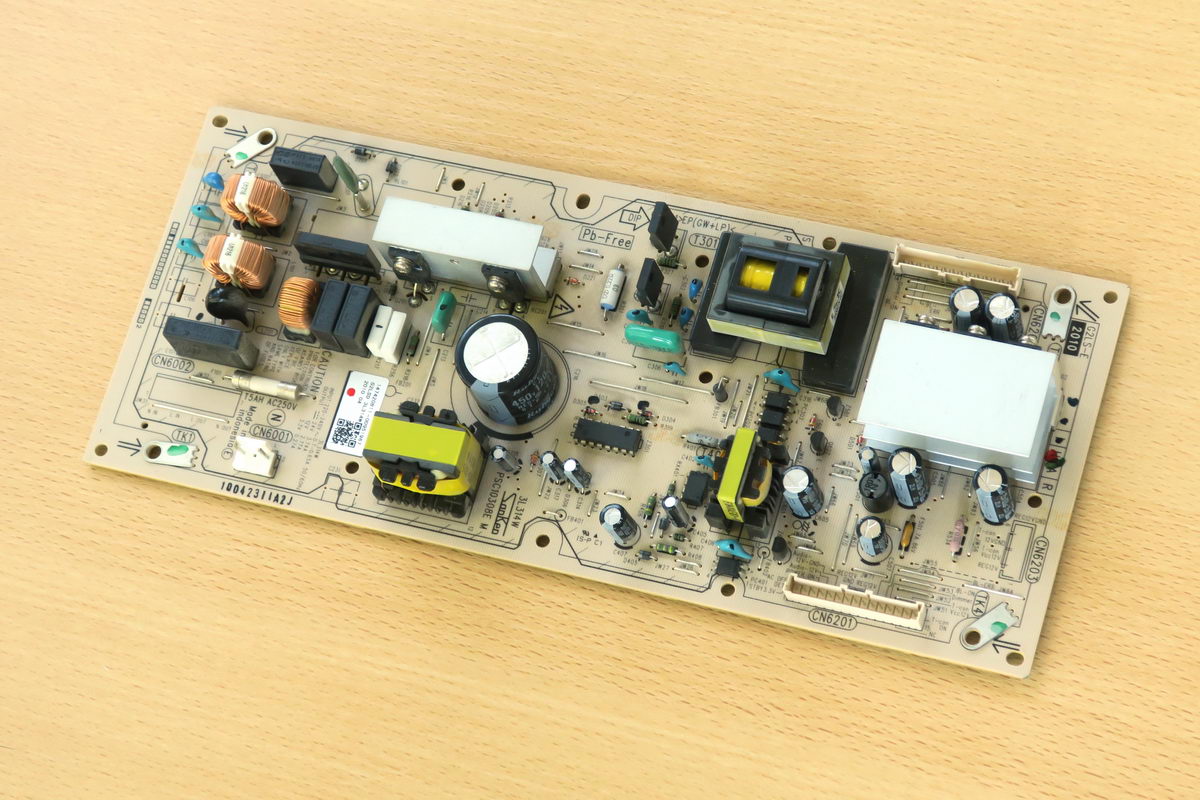

Поскребя по сусекам, удалость найти живой БП от телевизора SONY 2010 г. выпуска со следующими напряжениями выхода: 12.6 В стабилизированное, 24 В нестабилизированное и 3.3 В дежурное.

Чтобы БП перешел в непрерывный режим работы, дежурное напряжение 3.3 В через резистор 1 кОм было подано на вход "POWER ON" блока питания (логическая единица).

Хотя нестабилизированное напряжение для питания подсветки оказалось намного ниже, чем у оригинального блока питания (24 В вместо 33-35 В), проблемой это не стало, так как подсветка питается (в данном случае) напряжением 70 В через повышающий управляемый DC-DC преобразователь.

Блок питания оказался с низкой конструкцией, благодаря чему оказалось возможным разместить его прямо в корпусе телевизора (скорее всего, такая возможность будет встречаться редко). Иные варианты будут рассмотрены в "Заключении".

Затем соединяем выходы донорского БП с материнской платой ремонтируемого ТВ.

Для этого ищем точки на материнке, куда надо подключать внешние напряжения. Обычно это - точки соединения выпрямительных диодов с относящимися к ним электролитическими конденсаторами. По вольтажу этих конденсаторов можно также и разобраться, какой из них относится к большему напряжению, а какой - к меньшему. Желательно также заблаговременно проверить, что эти конденсаторы и диоды - не пробиты. И, желательно убедиться, что диоды соединены с импульсным трансформатором, а не с индуктивностью повышающего преобразователя для подсветки.

Теперь проводим контроль функционирования, и вуаля - с электроникой разобрались! Но осталась ещё механика - как установить плату нового БП в ремонтируемый телевизор.


Установка блока питания в телевизор

Для установки платы блока питания в телевизор использовались те же крепёжные отверстия, что и для верхней крышки телевизора.

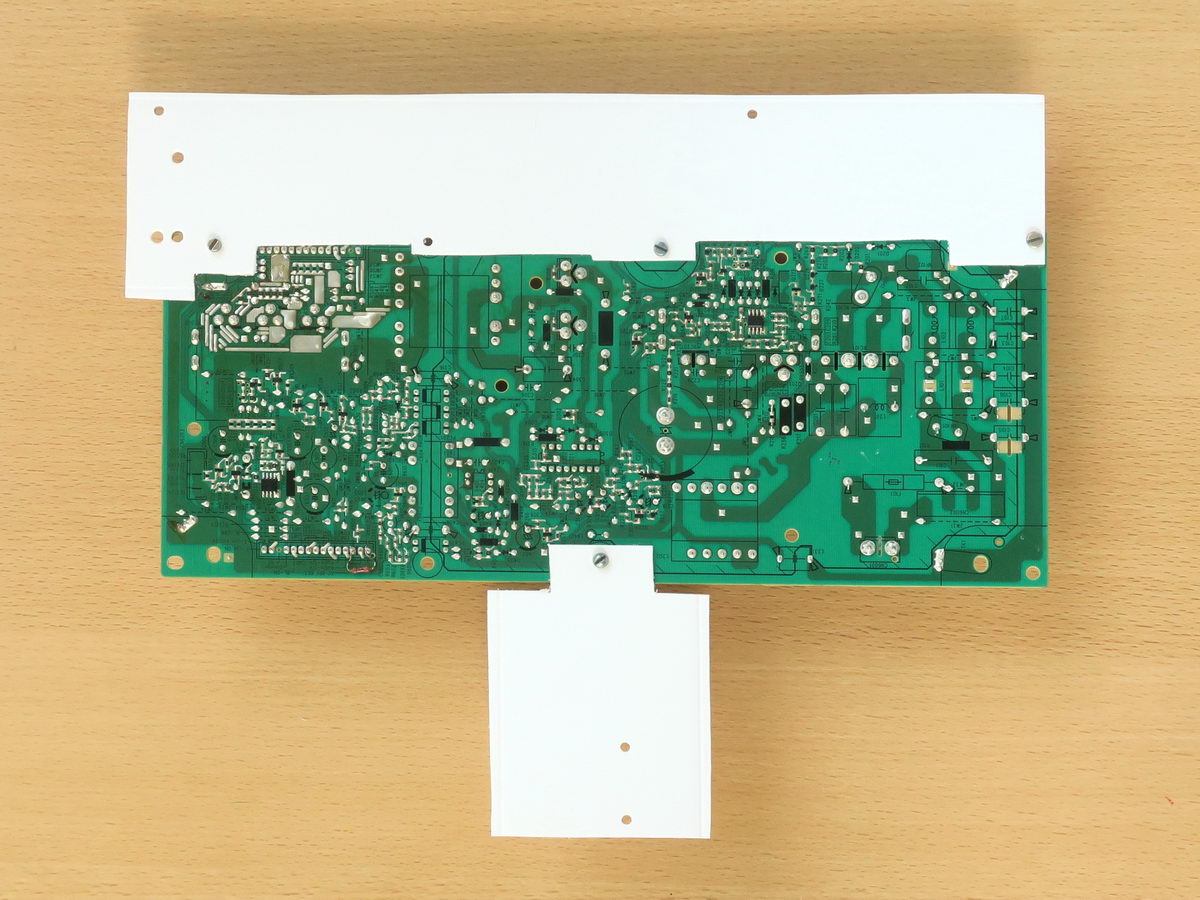

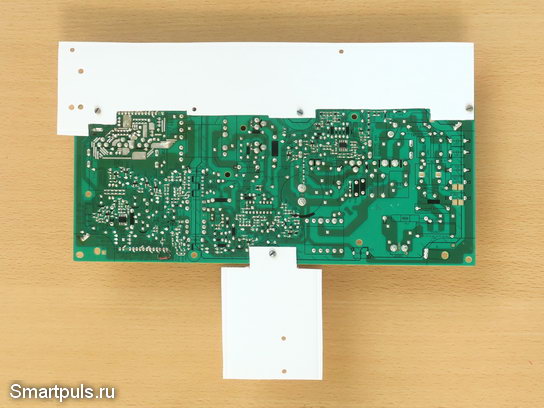

Но, поскольку отверстия а плате не совпадали с отверстиями для крепления верхней крышки телевизора, пришлось выпилить дополнительные пластиковые пластины-переходники для нового блока питания, которые крепились одновременно и к плате блока питания, и к корпусу телевизора. Вот как это выглядело перед окончательной сборкой:

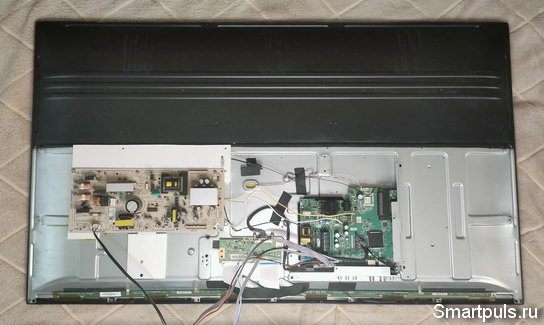

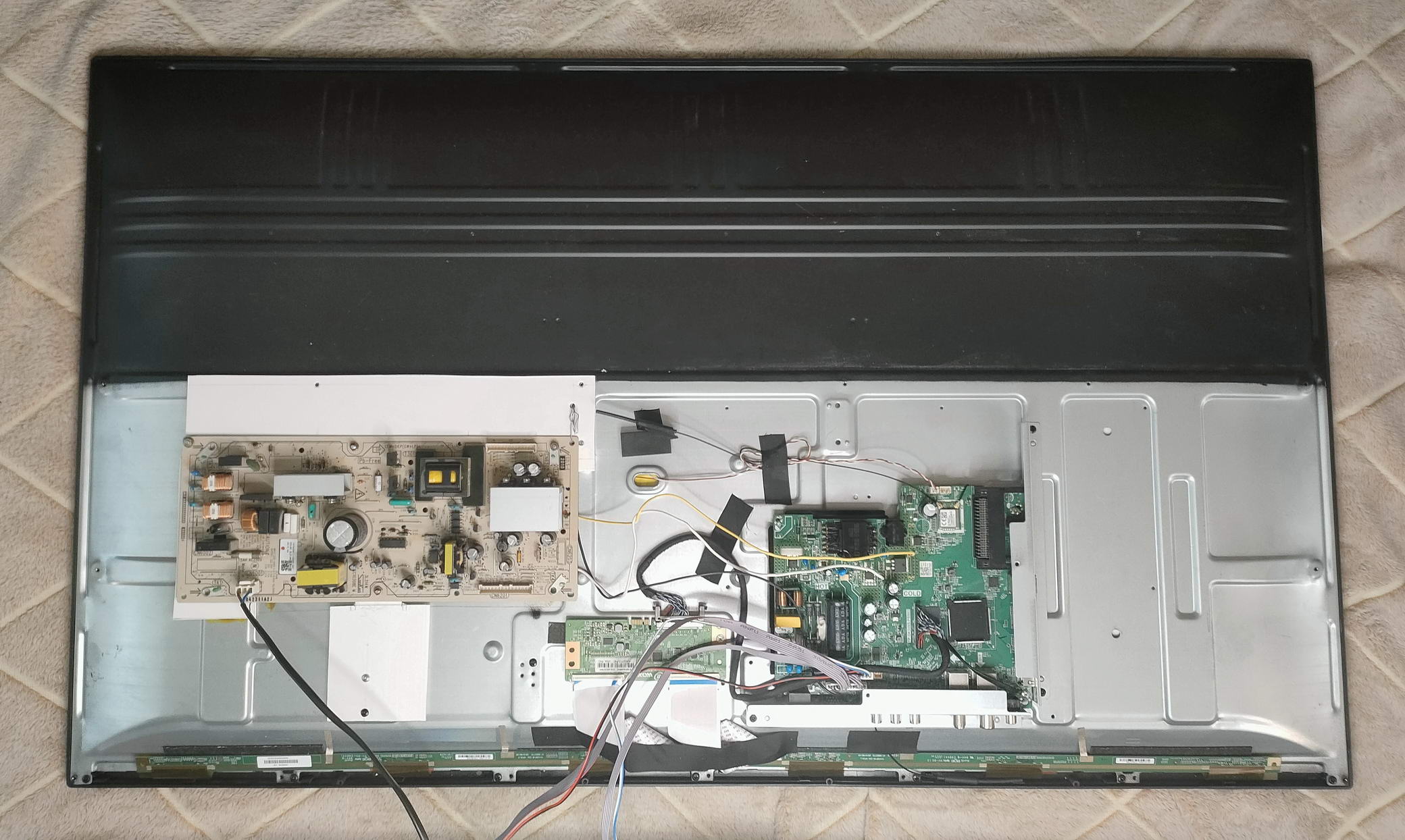

Теперь - установка платы нового БП в телевизор и соединение с материнской платой телевизора (точнее, той её частью, которая продолжила функционирование):

После сборки эти пластины-переходники оказались зажатыми между крышкой телевизора и его корпусом, а проходящие сквозь них винты зафиксировали их намертво.


Проверка температурного режима компонентов телевизора

После получасового прогрева телевизора был сделан его общий тепловой снимок и отдельные снимки материнской платы и платы донорского блока питания.

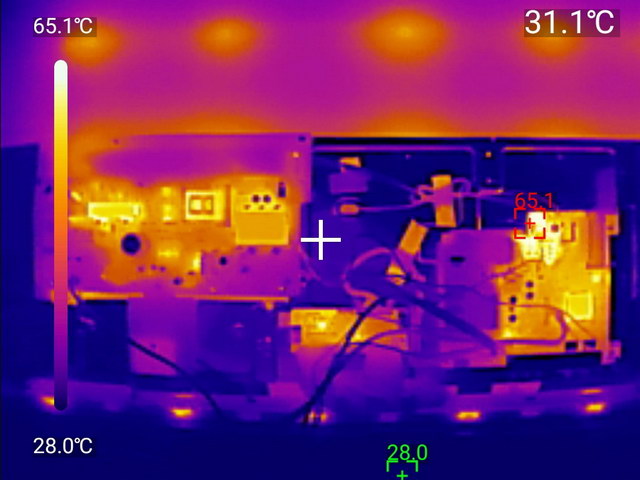

Общий тепловой снимок:

Картина получилась пёстрой и, прямо скажем мало понятной. Посему - несколько комментов.

Слева - плата нового блока питания, справа - материнская плата телевизора.

Кроме нагревшихся деталей плат, на представленном выше снимке видны и точечные разогревы "корыта" (задней жестяной стороны рамы матрицы), особенно в верхней части теплового снимка. Это - места, где на внутренней стороне "корыта" расположены светодиоды подсветки.

Этот и последующие тепловые снимки сделаны тепловизором UNI-T UTi260M (обзор).

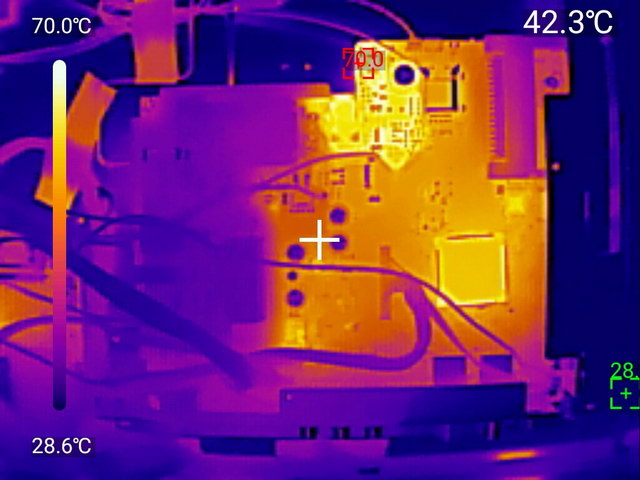

Теперь посмотрим на тепловой снимок материнской платы телевизора:

Сначала обращаем внимание, что левая сторона платы - "тёмная" (т.е. холодная). Это - естественно, т.к. здесь расположен "родной" блок питания телевизора, который больше не работает.

Максимальная температура на плате составила 70 градусов, до такой температуры прогрелись элементы повышающего DC-DC преобразователя, работающего на подсветку (ключевой транзистор, индуктивность, выпрямительный диод).

Температура процессора (точнее, радиатора на нём) составила 56 градусов.

Все температуры не опасны для здоровья и жизни платы.

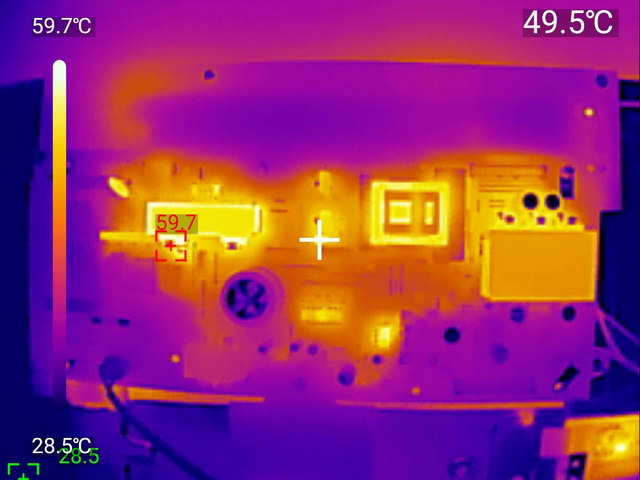

Теперь - тепловой снимок платы БП:

Здесь тоже всё в порядке, перегрева нет.


Итоги и выводы

Итак, предложенная методика ремонта "одноплатных" телевизоров с заменой сгоревшего блока - проста и эффективна, но с ней могут быть "геометрические" сложности с размещением блока питания внутри телевизора.

В таком случае не следует пытаться чрезмерно усложнять конструкцию телевизора, пытаясь запихнуть в телевизор невпихуемое. Более разумным решением будет вынести плату за пределы корпуса телевизора и подобрать для неё отдельный подходящий корпус.

Следующая проблема: где взять подходящий блок питания? "Лишние" блоки питания с двумя-тремя выходными напряжениями на дороге не валяются.

Как вариант, можно купить блок питания на наибольшее из требуемых напряжений, а недостающие получить с помощью понижающих DC-DC преобразователей.

Ещё вариант - "тупо и в лоб" подключить два блока питания, например, на 36 В и на 12 В.

В любом случае, напряжение питания основной электроники материнской платы (обычно 12 В) обязательно должно быть стабилизированным, а напряжение для подсветки - как получится (но желательно изучить схемотехнику материнской платы хотя бы в общих чертах и уточнить).

При этом не забываем, что подходящими должны быть не только напряжения, но и токи!

И, в заключение надо сказать, что описанный способ ремонта с помощью внешнего блока питания  не является приоритетным: в простых случаях приоритетным является банальный ремонт на элементном уровне. Это - дешевле и не требует возни с размещением дополнительного оборудования внутри телевизора (либо снаружи него).
