Видеоглазок для входной двери с удлинением - как его сделать и для чего он нужен

Предисловие

Иногда бывает необходимо определить, кто звонит в Вашу дверь, ничем не выдавая своего присутствия дома. И здесь поможет видеоглазок с удалённым расположением монитора, благодаря чему нежданный посетитель даже не услышит Ваших шагов, как Вы подходите к двери.

Случаи, когда может потребоваться такая функция, могут быть разными: от визита представителей коллекторского агентства и до соседа-алкаша, который пришел занять у Вас 100 рублей до зарплаты, которой у него нет и никогда не будет.

Далее будет рассмотрена одна из возможных реализаций подобного вида видеоглазка.

Видеоглазок для входной двери - обзор и тест. Кликнуть для увеличения, откроется в новом окне.

   Оглавление:

   1. Основные технические характеристики видеоглазка

   2. Внешний вид и конструкция видеоглазка

   3. Монтаж и подключение видеоглазка

   4. Испытания дверного глазка с видеокамерой

   5. Окончательный диагноз

Купить тестируемый видеоглазок можно на Алиэкспресс в официальном магазине производителя (около $20).  Цена может меняться, проверяйте! Если ссылку не видно, то отключите, пожалуйста, блокировку рекламы для этого сайта! Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158


Основные технические характеристики видеоглазка

• Модель: SMTKEY Дверной глазок

• Функции: широкоугольная видеокамера с композитным видеовыходом

• Инфракрасный режим: нет

• Микрофон: нет

• Угол зрения: 170 градусов (тестируемая модель 1200TVL), 120 градусов (модель 800TVL)

• Фокусное расстояние объектива 1.8 мм

• Стандарты видео (композитный сигнал): PAL (тестируемая модель), NTSC

• Датчик движения: нет

• Питание: 12 В

• Габаритные и установочные размеры будут представлены на изображениях далее.

К этому надо обязательно добавить, что указанные в характеристиках значения TVL никакого отношения к разрешающей способности не имеют, ибо она ограничена стандартами PAL/NTSC и максимум может составлять 540 TVL (горизонтальных линий) для стандартного кадра 704 * 576 пикселей.

Видеоглазок использует для передачи сигнала на монитор только кабель, беспроводных интерфейсов нет. В этом есть большой смысл с точки зрения экономии: в качестве монитора для этой системы подойдёт практически любой старый телевизор, не имеющий не только Wi-Fi, но и даже относительно современных кабельных входов HDMI, DisplayPort или VGA. Входы AV (RCA) есть на любом телевизоре моложе 35-ти лет! Другое дело, что телевизоры с древними "трубчатыми" экранами потребляют столько электроэнергии, что использовать их нет смысла.


Внешний вид и конструкция видеоглазка для двери

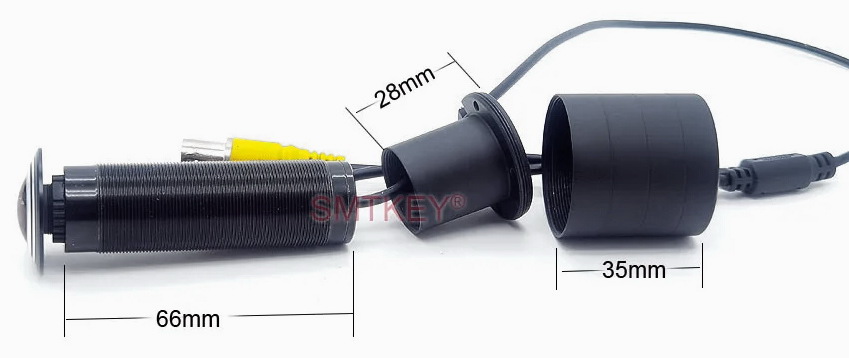

Обзор видеоглазка начнём с её механической конструкции. Видеоглазок состоит из следующих составных частей (изображение со страницы производителя):

Передняя (левая) часть дверного видеоглазка - это собственно камера, средняя часть накручивается на переднюю и служит для подгонки под толщину двери и жесткого закрепления на ней, а правая часть - это просто "стакан" для защиты кабеля, выходящего из камеры.

Судя по приведённым размерам, видеоглазок гарантированно подойдёт для установки на дверь толщиной до 80 мм, а может, и чуть больше.

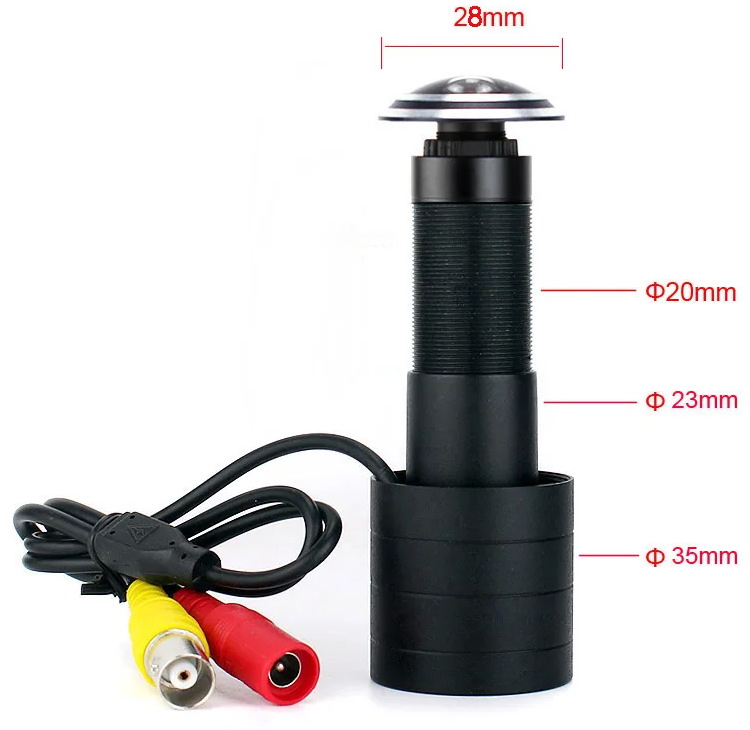

На следующем изображении - камера для двери в сборе с указанием размеров, необходимых для подготовки установочных отверстий:

Здесь надо обратить внимание, что кабель из видеоглазка выходит в сторону двери. Соответственно, чтобы не пережать его "стаканом", потребуется либо сделать вырез в двери, чтобы кабель пропустить в её внутреннем пространстве; либо сделать самостоятельно дополнительную накладку с вырезом для проводки кабеля снаружи двери. Мы пойдём вторым путём.

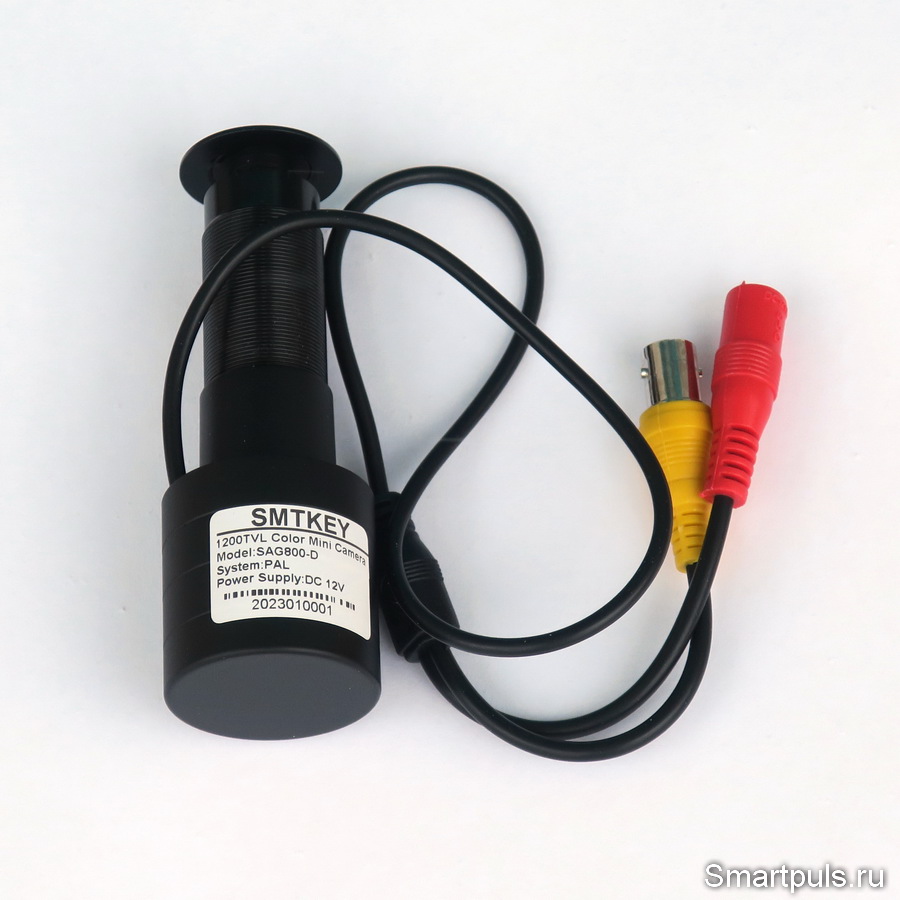

Вид на камеру в сборе сзади:

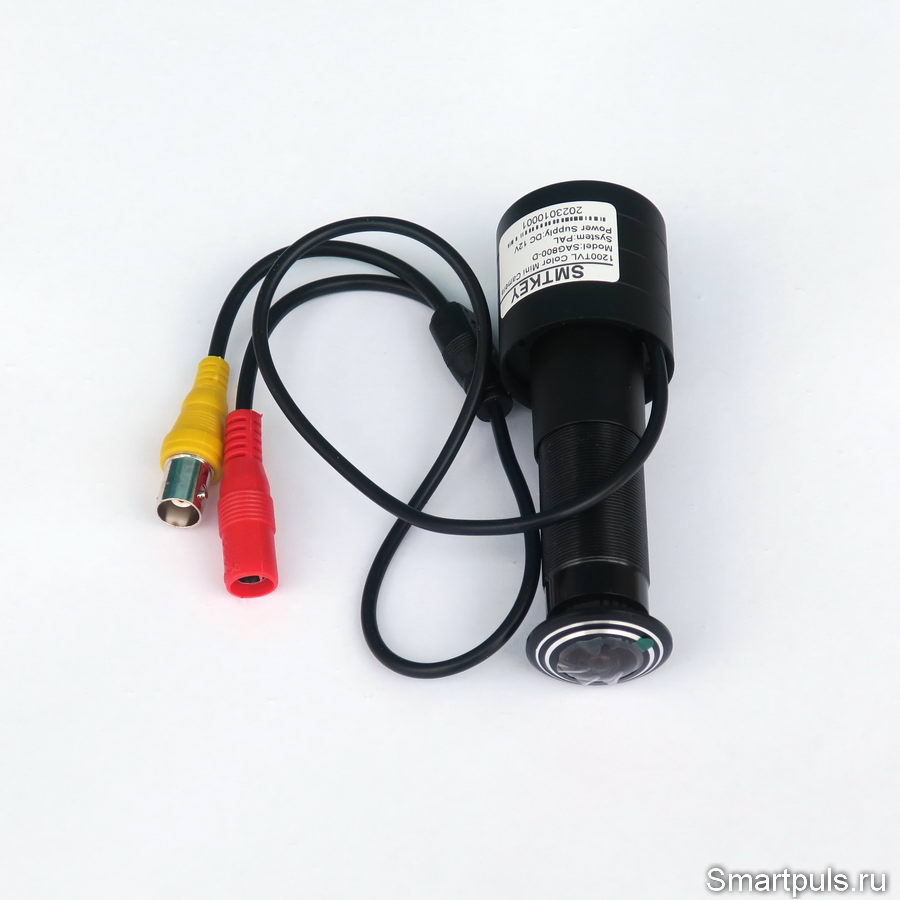

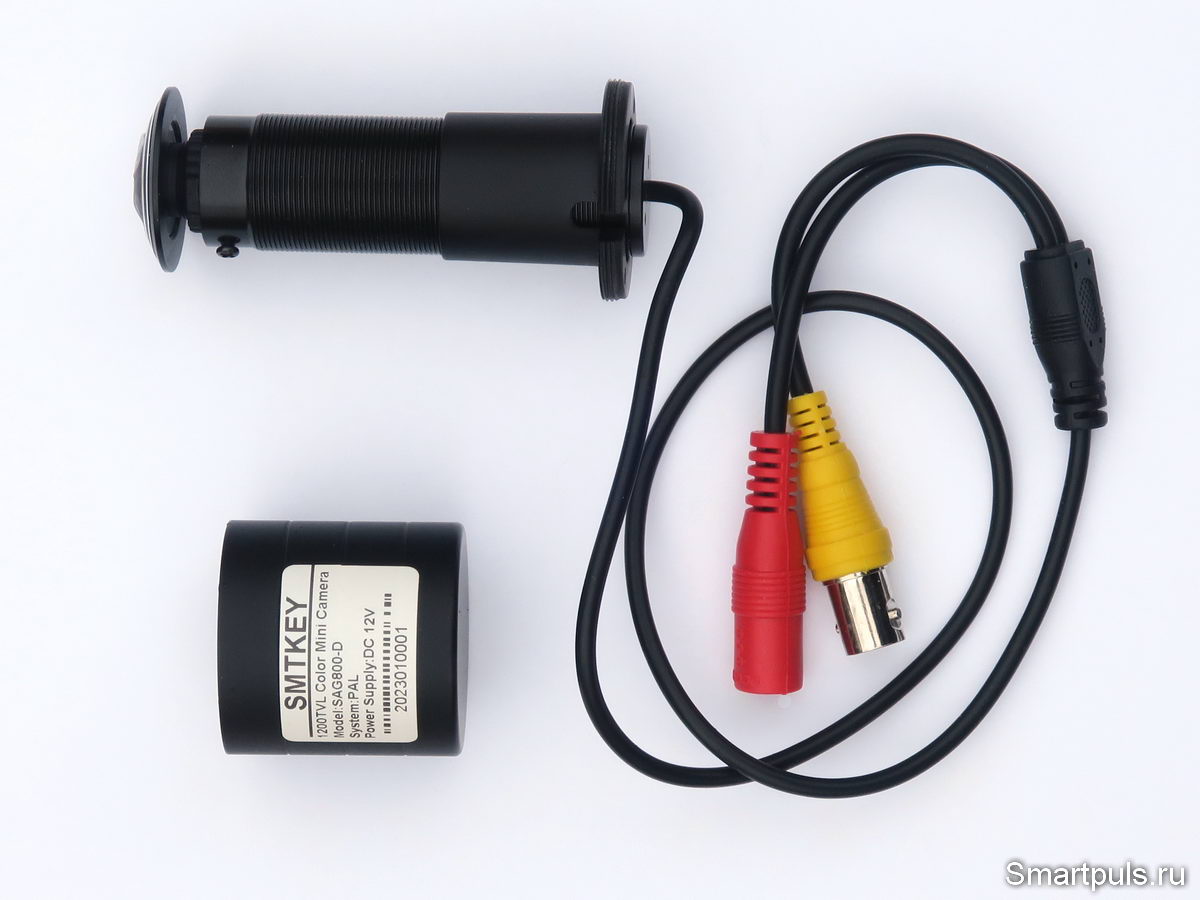

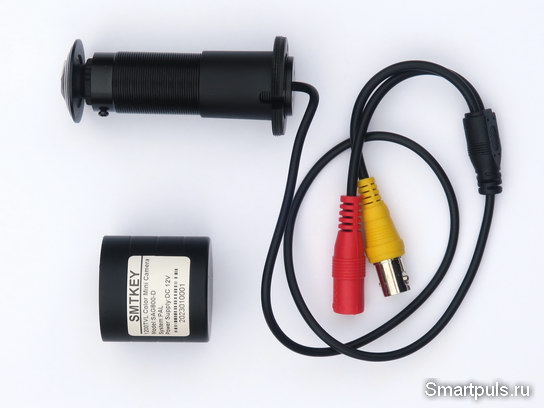

Далее - вид дверного глазка со снятым защитным "стаканом":

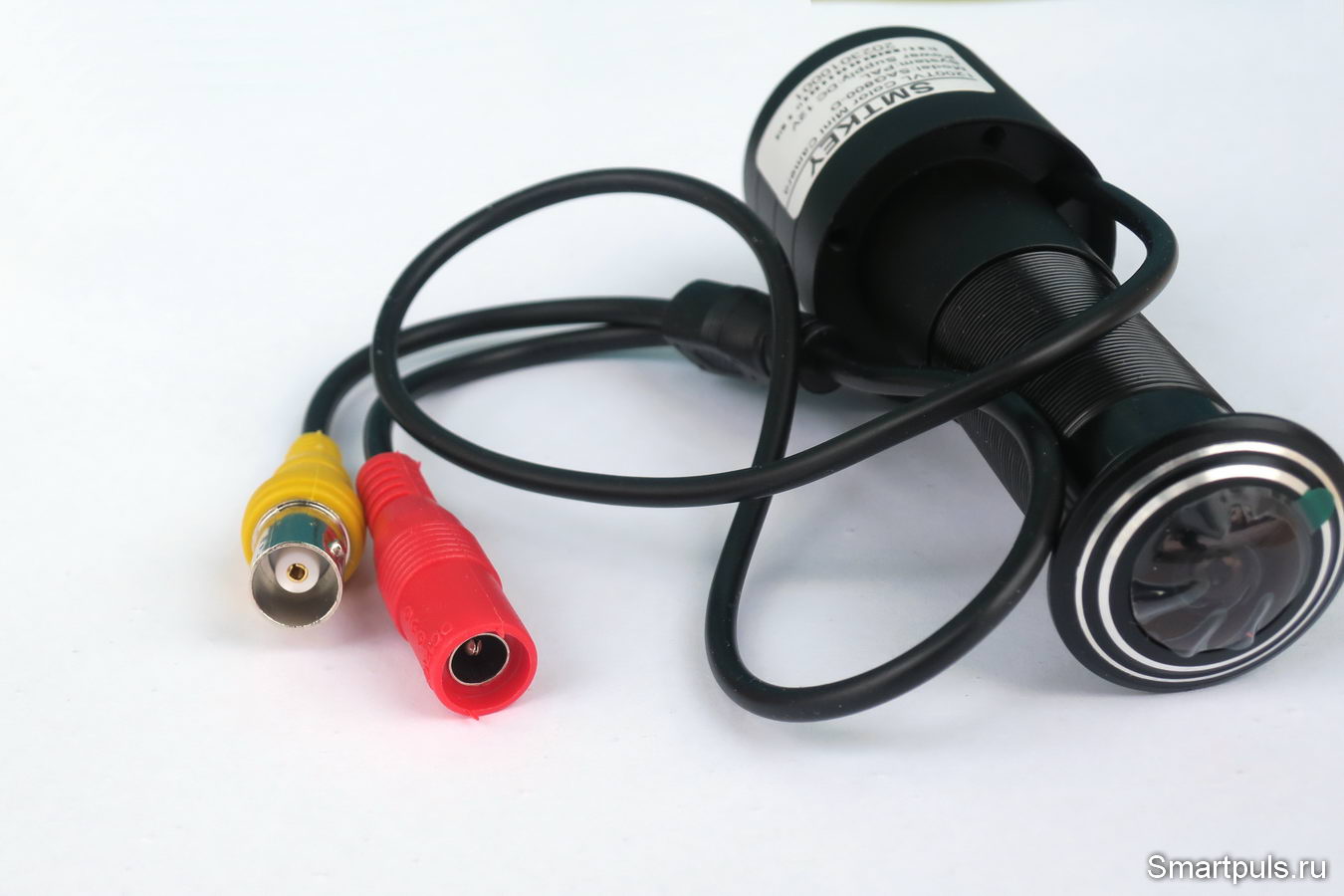

Теперь обратим внимание на интерфейсы:

Для передачи сигнала используется разъём типа BNC (рассчитан для подключения коаксиального кабеля 75 Ом), а для подачи питания - стандартный цилиндрический разъём 5.5 мм.

Но такую конструкцию можно использовать и для передачи сигнала и питания по стандартному сетевому кабелю "витая пара"; для этого выпускаются специальные переходники, которые называются Video Balun.

Кстати, обратите внимание - на объектив камеры налеплена защитная плёнка (снять после завершения монтажа).


Монтаж и подключение дверного видеоглазка

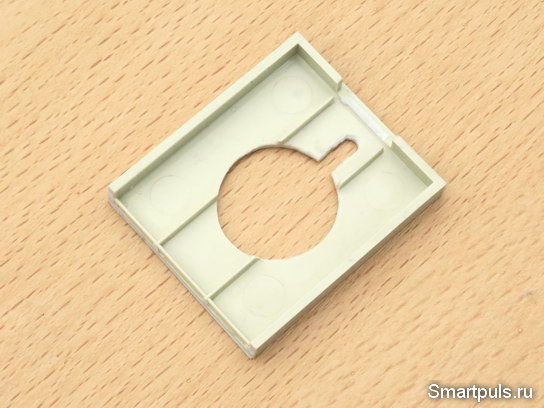

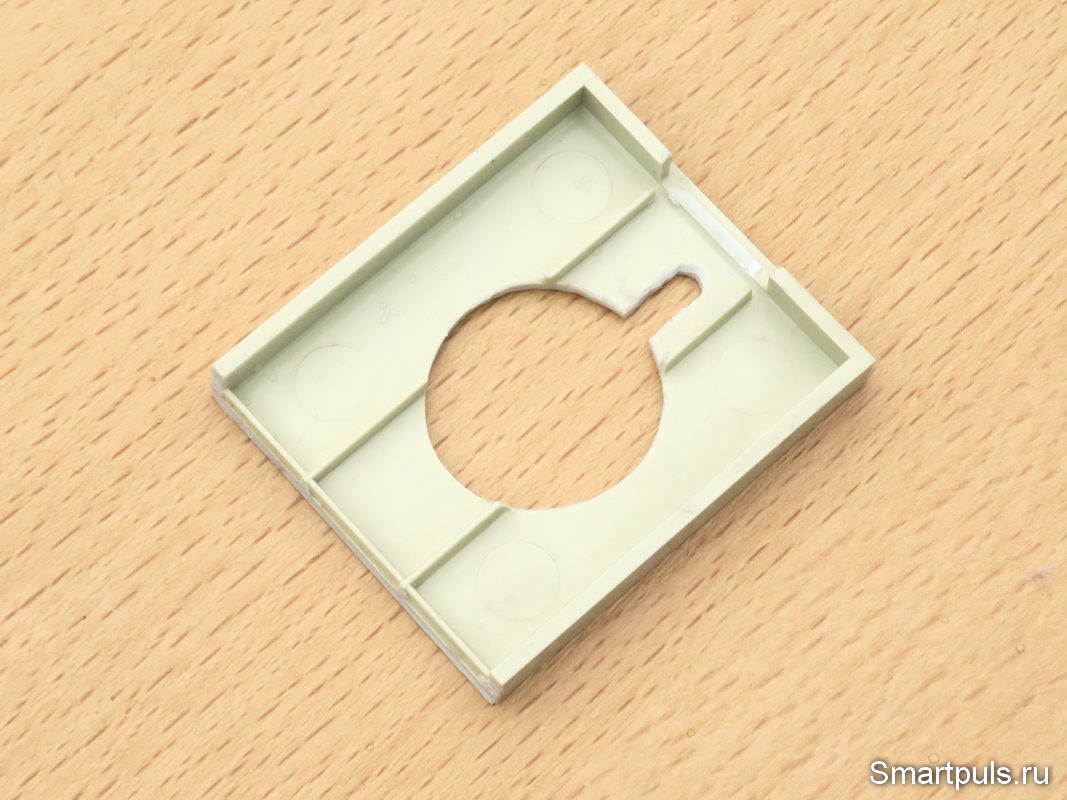

Сначала делаем из подручного материала накладку, через которую будем пропускать кабель от видеоглазка (кстати, плохо, что её нет в комплекте поставки):

В данном случае для изготовления накладки использована заглушка для отсека 5 дюймов от старого компьютерного корпуса.

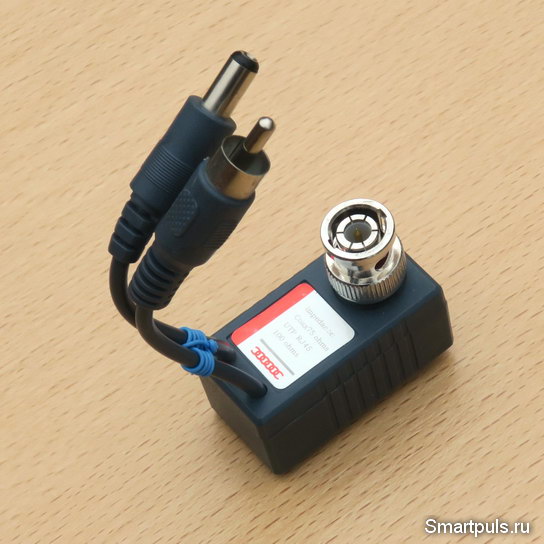

И, если для передачи сигнала на удалённый монитор будет использоваться сетевой кабель UTP, покупаем Video Balun (или два - в зависимости от того, как Вы собираетесь распорядиться сигналом на дальнем конце кабеля):

Теперь надо ещё выбрать монитор для показа изображения с видеоглазка. Здесь - широченный выбор устройств: можно выбрать простенький маленький телевизор; можно - монитор с видеовходом AV, можно - ПК монитор без видеовхода AV, но добавив внешний переходник с AV на HDMI или VGA; можно подключить к ПК с платой видеозахвата AV. Я испробовал несколько возможностей, но окончательно выбрал в качестве монитора для системы (Вы будете удивлены) детектор подлинности купюр DORS1100 (обзор).

Почему?! Во-первых, у него есть внешние видеовходы (хотя с подключением надо "повозиться"). А во-вторых, он занимает мало места.

Приступаем к работе.

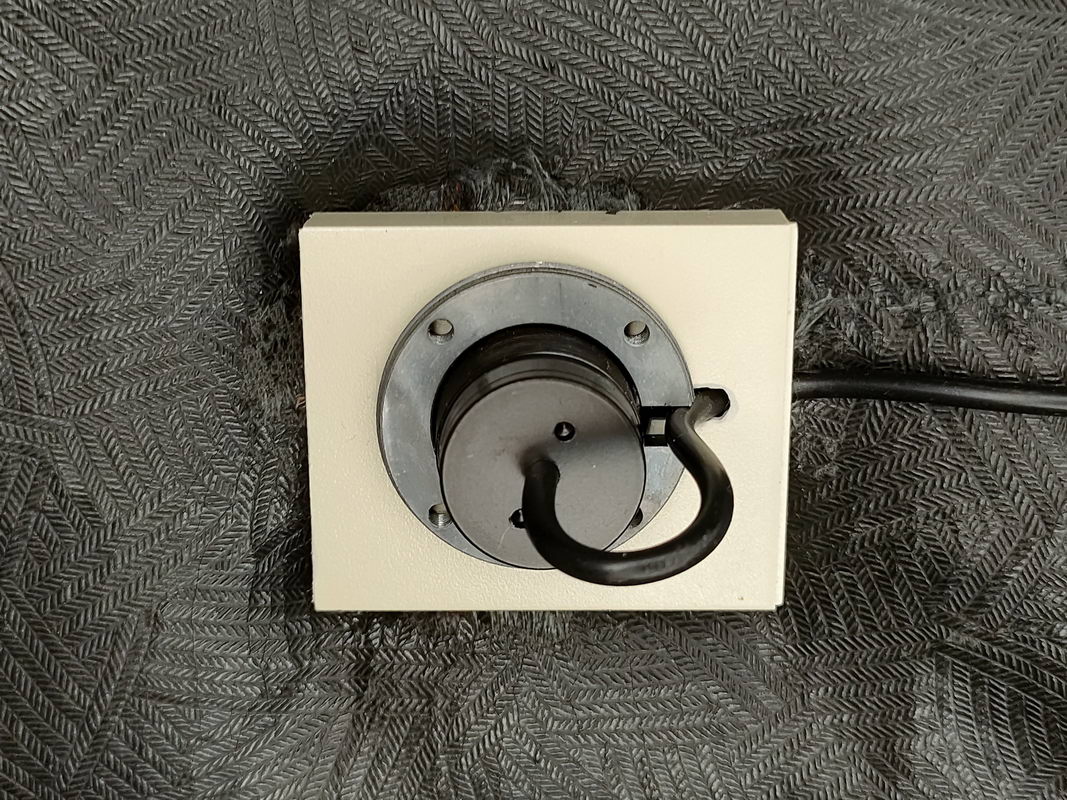

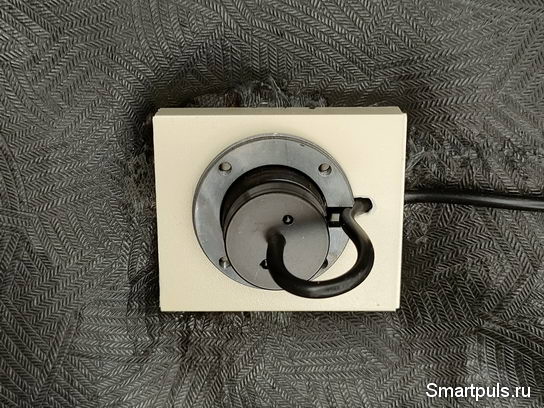

Сверлим в двери отверстие правильной конфигурации (помним, что с внутренней стороны требуется чуть более широкое отверстие, чем с наружной), продеваем кабель в нужной последовательности, и закрепляем систему, накручивая среднюю часть видеоглазка на переднюю. Вот что получается:

Обратите внимание, что на кольце средней части видеоглазка есть четыре отверстия с резьбой М3. В них можно вкрутить один или несколько винтов, чтобы при накручивании "стакана" средняя часть тоже не прокручивалась.

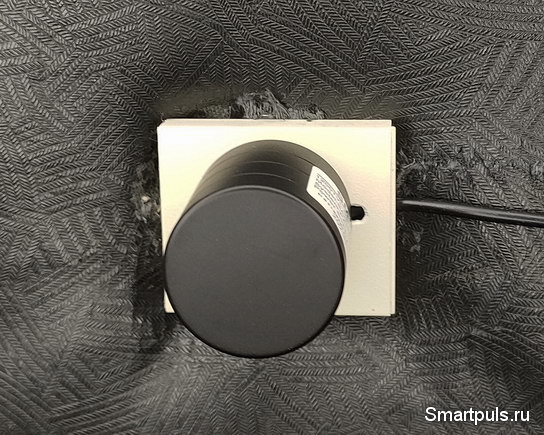

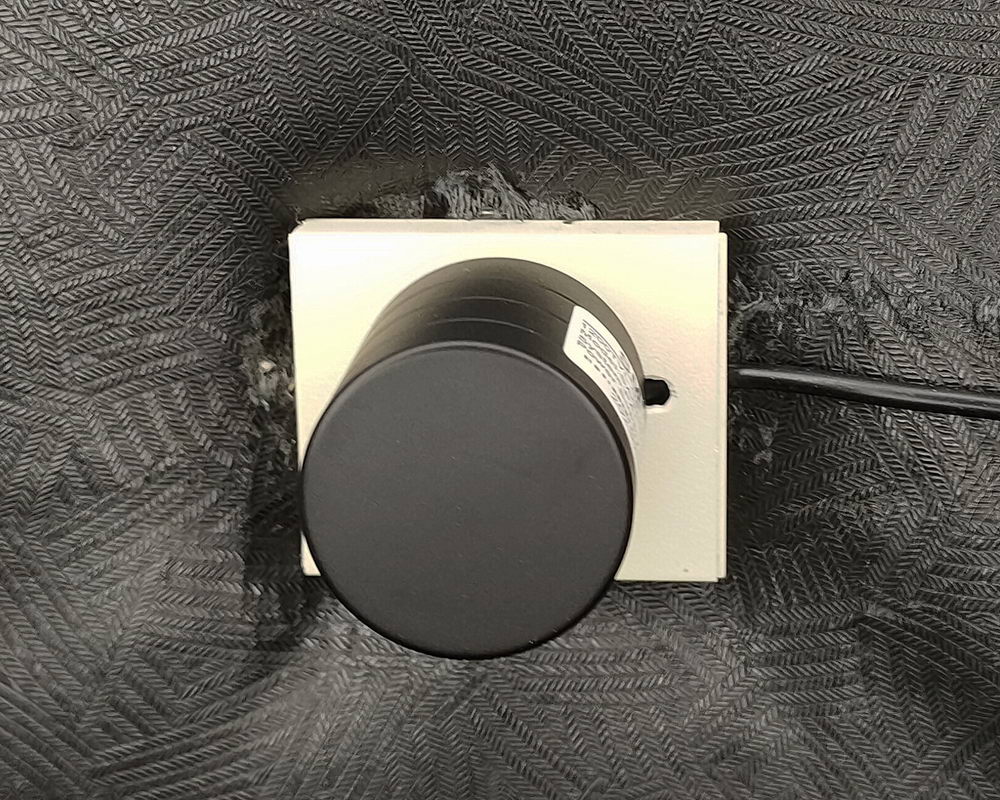

И вот как выглядит видеоглазок после накручивания "стакана":

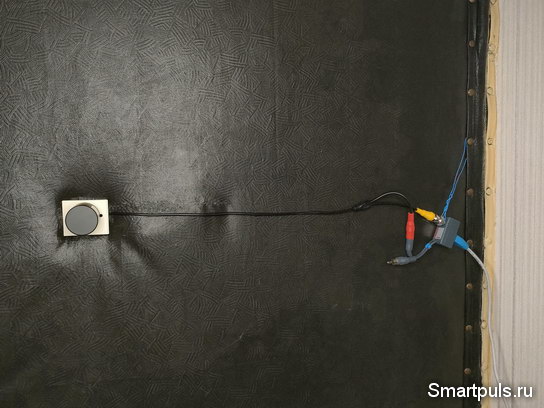

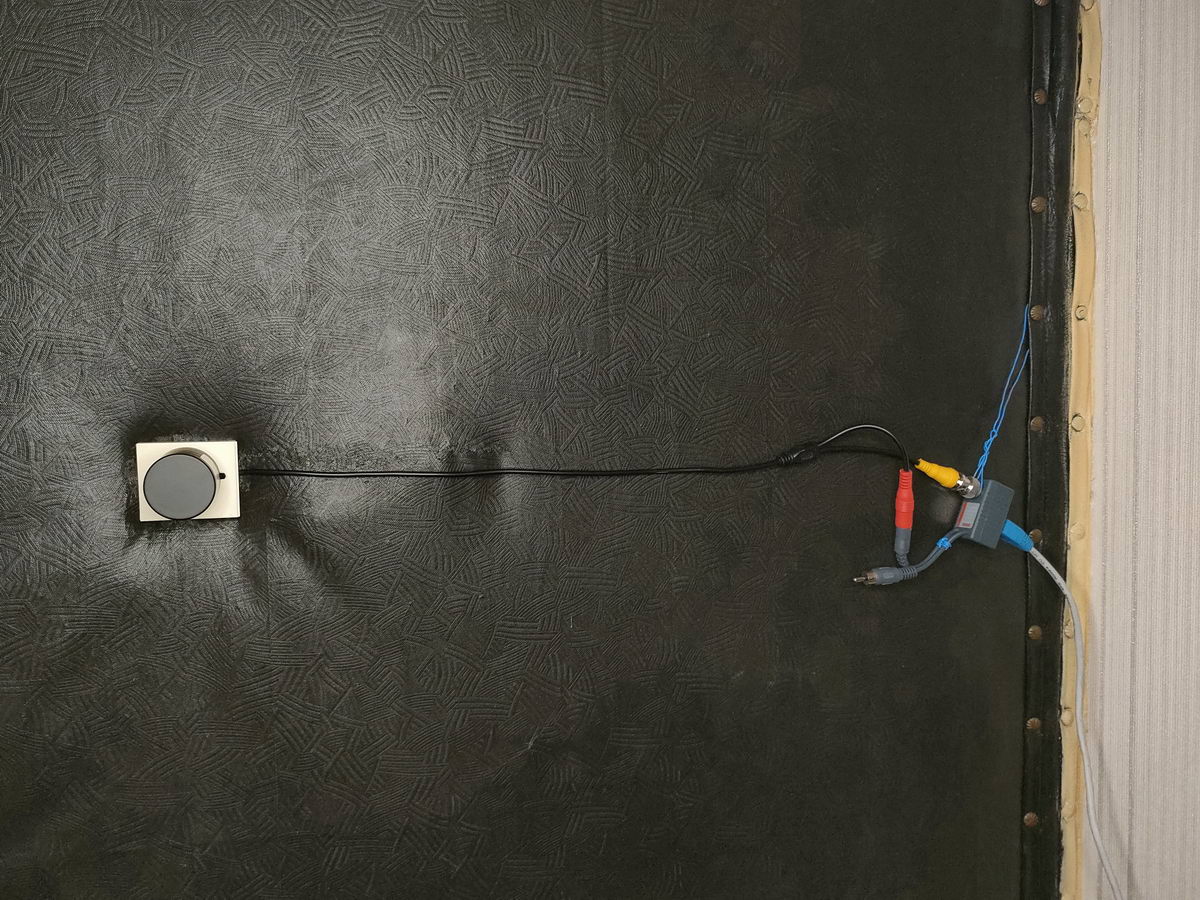

Теперь подключаем к кабелю от видеоглазка Video Balun, а к нему - кабель UTP с разъёмом RJ45, подвешиваем всё это на проволочке, и получаем результат:

Результат получился не очень красивым, но, главное, вполне работоспособным!

Любители эстетики могут всё это кабельное хозяйство убрать в короба и маленькие коробочки, но это уже дело вкуса.

Теперь осталось оценить результат.


Испытания дверного видеоглазка

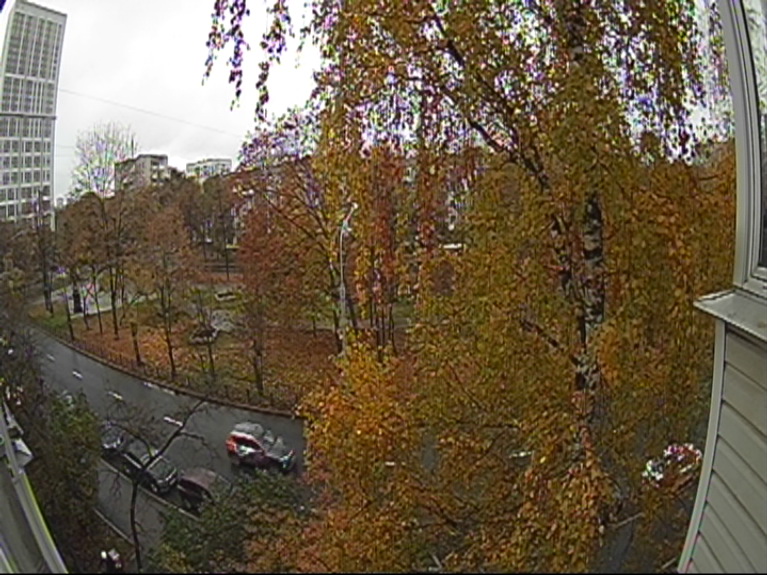

Первое испытание было проведено ещё до установки видеоглазка в дверь, просто была снята с его помощью панорама из окна. Видеоглазок при этом был подключен к компьютеру с платой видеовхода AV, результат был заскриншотен:

(Кликнуть для увеличения)

Размер картинки - 768*576; это - максимум, который можно "выжать" из видеосигнала.

Картинка не отличается идеальной чёткостью даже для своего небольшого размера: работают присущие стандартному видеосигналу ограничения. Собственно, из-за этого и произошла в недавнем прошлом замена аналогового вещания на цифровое.

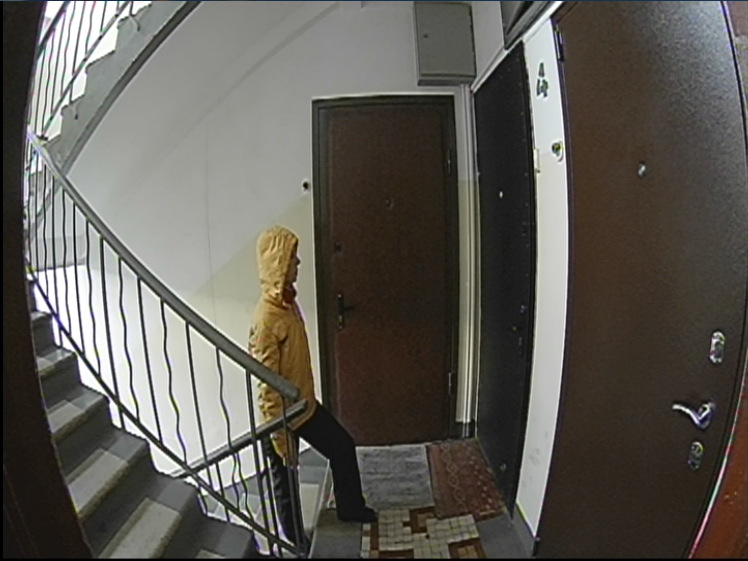

Теперь устанавливаем видеоглазок в дверь и снова делаем скриншот:

На картинке хорошо заметны типовые бочкообразные искажения объектива типа "рыбий глаз". В данном случае это - плюс, так как подтверждает широкий угол обзора видеоглазка.

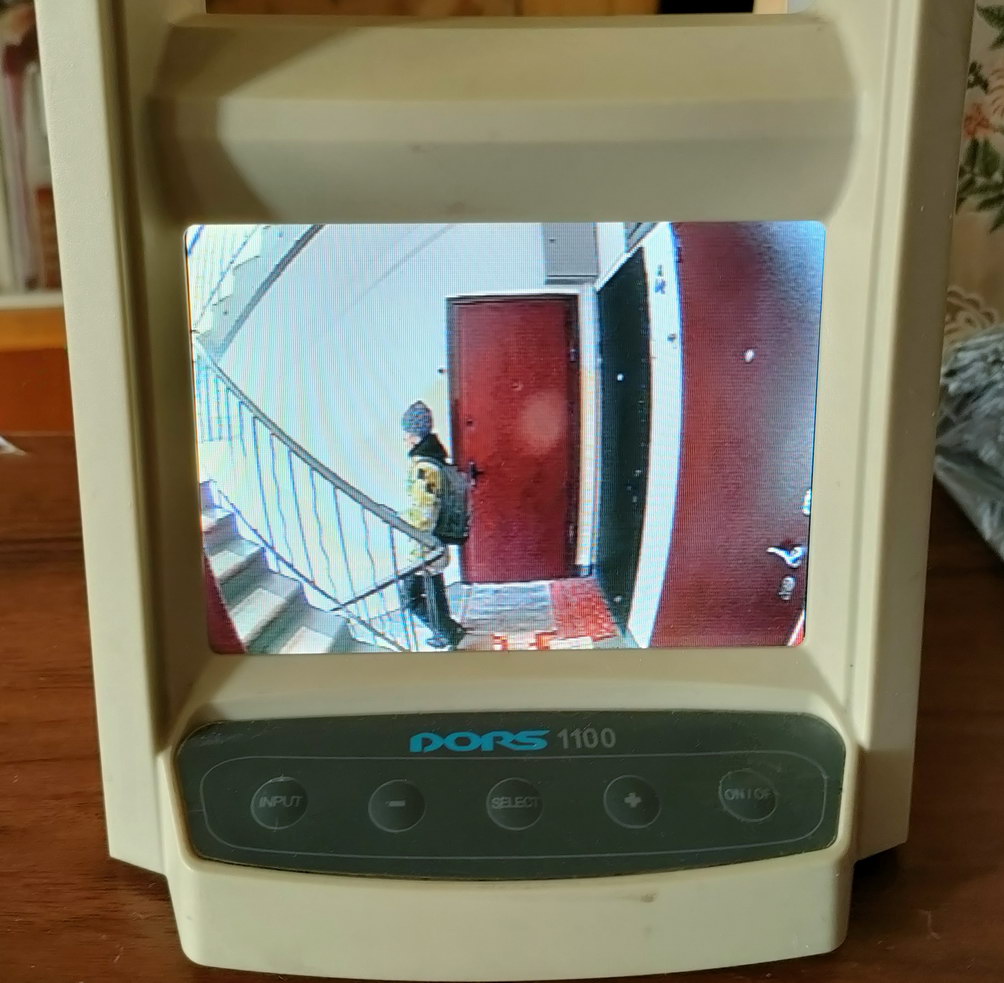

Теперь в качестве монитора подключаем детектор детектор подлинности купюр DORS1100 и делаем снимок экрана:

Разрешение дисплея DORS-1100 - небольшое, всего лишь 320*240, что, определённо, не пошло на пользу качеству изображения. К этому можно добавить и перенасыщенные цвета.

Тем не менее, как показала пробная эксплуатация, лица людей достаточно хорошо узнаваемы, когда они смотрят в сторону видеоглазка.

К преимуществам этого аппарата в качестве монитора можно отнести то, что от него же можно запитать напряжением +12 В и видеоглазок. Напряжение на контакты разъёма DORS1100 для видео подаётся только тогда, когда он включен; а включается он очень быстро.

Правда, сейчас этот детектор валют снят с производства, и купить его можно только на вторичном рынке.

Потребление видеоглазка по току - относительно небольшое, 65 мА.

На этом можно перейти к итогам.


Окончательный диагноз

Итак, протестированный видеоглазок, хотя и не даёт картинки высокой чёткости, вполне подходит для выполнения своего прямого предназначения - распознавания неожиданных гостей. Такая функция, как уже говорилось в начале обзора, крайне полезна для сбережения нервов жителей квартиры от стрессов в процессе задушевных, но тяжелых бесед с непрошенными гостями.

Удалённое расположение монитора позволит скрыть от них факт Вашего присутствия дома, если, конечно, Вы не выдадите его чем-то другим, например, громкой музыкой (что вообще совсем не комильфо, и как раз может послужить причиной неожиданных визитов).

С точки зрения законодательства установка видеоглазка вполне законна - он не является скрытым средством наблюдения. Подтверждает законность и свободный оборот таких устройств в российской рознице.

Но, с точки зрения законности, есть нюанс: это устройство вполне законно, если Вы не будете использовать его для слежки за кем-либо из соседей. В ином случае нарушением будет, например, даже подглядывание через обычный (не электронный) глазок за соседкой - кто и когда к ней приходит. :)

Что касается технических недостатков, то они тоже имеются. Например, этот видеоглазок не работает в инфракрасном диапазоне: его объектив просто не пропускает инфракрасное излучение. В связи с этим изображение на экране будет плохо различимым при слабом или контровом освещении.

Теоретически, у него можно заменить объектив на такой, который ИК-излучение пропускает; но в этом случае придётся озаботиться ещё и монтажом ИК-подсветки. Геморрой, одним словом. :)

Протестированный видеоглазок можно купить на Алиэкспресс в официальном магазине производителя. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
