Инфракрасная съёмка - другой взгляд на мир

Предисловие

Инфракрасная фото- и видеосъёмка - это один из видов съёмки со спецэффектами.

Как и все виды съёмки со спецэффектами, она крайне редко применяется в обычной "общегражданской" практике; но при желании сделать что-то необычное и творческое, инфракрасная съёмка весьма интересна.

Далее в статье будут рассмотрены примеры инфракрасных снимков в сравнении с обычной цветной фотографией и их особенности, что снимать, чем и как делать инфракрасные фото.

Под каждой инфракрасной фотографией будет дана миниатюра с обычной фотографией (кликнуть для увеличения).

Черкизовский (Архиерейский) пруд в Москве (Архирейка) - инфракрасное фото
Черкизовский (Архиерейский) пруд в Москве (Архирейка) - инфракрасное фото. Кликнуть для увеличения, откроется в новом окне.

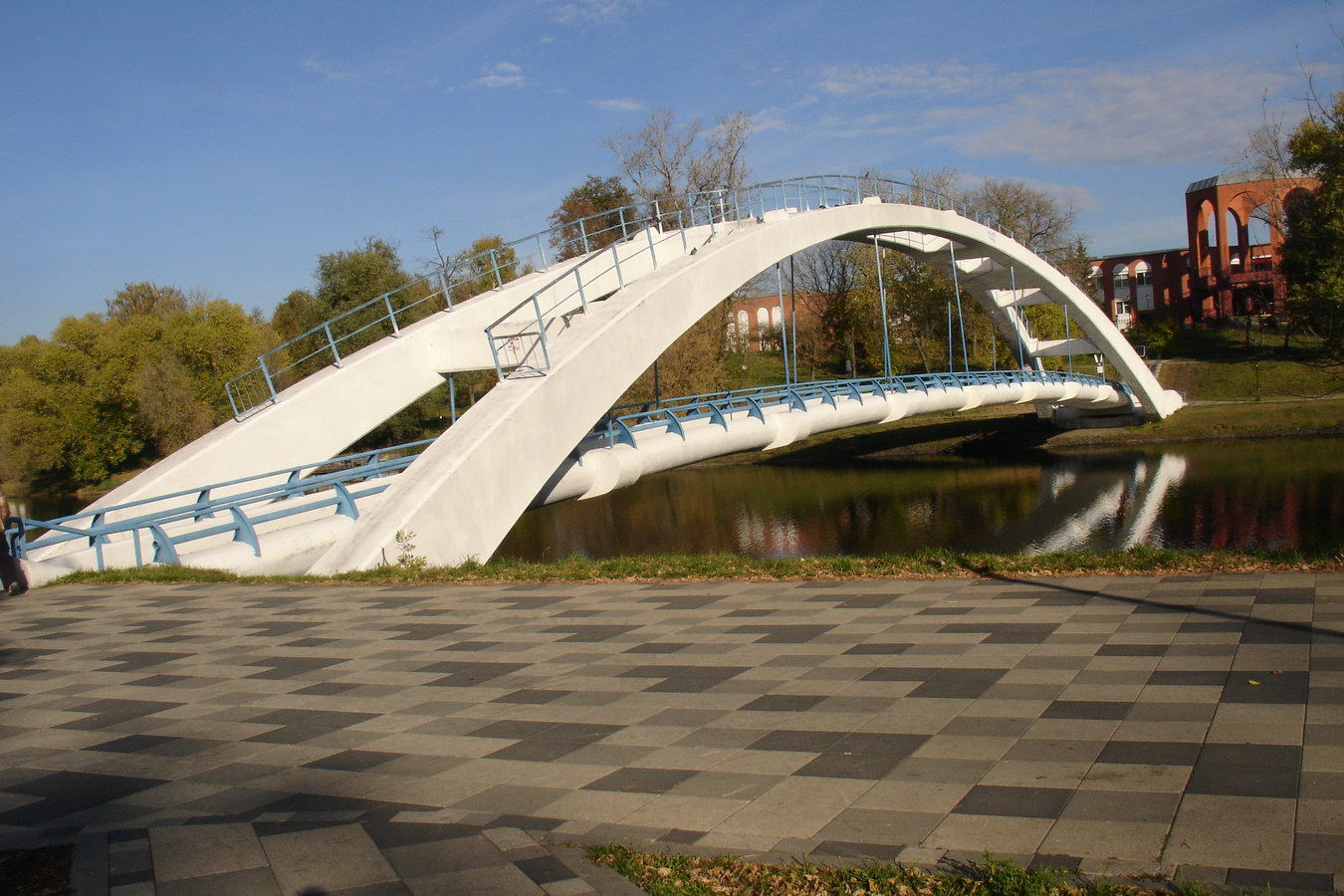

Мост через Черкизовский (Архиерейский) пруд в Москве (Архирейка)
Обычное фото

Оглавление

1. Немного теории: что такое инфракрасная съёмка и чем она отличается от тепловизионной съёмки


2. Примеры уличных инфракрасных фото (с комментариями)


3. Примеры бытовой инфракрасной съёмки


4. Что снимать?


5. Чем снимать инфракрасное фото?


6. Окончательный диагноз

Немного теории: что такое инфракрасная съёмка и чем она отличается от тепловизионной съёмки

Инфракрасное излучение часто называют тепловым, и это полностью соответствует истине.

Его излучают все нагретые тела, но при этом, если температура тела - невысокая (ниже красного каления), то излучение не переходит в видимую область и так и остаётся в чистом виде тепловым. При высоких температурах излучаются одновременно и тепловое излучение, и видимый свет.

В отличие от видимого света, волновой диапазон инфракрасного излучения крайне широк.

Если за видимый свет принято считать излучение с волной 400 - 700 нм (изменение примерно в два раза), то к инфракрасным (тепловым) лучам  относят излучение с длиной волны от 700 нм до ? нм (в ? раз!).

Естественно, при таком огромном диапазоне свойства теплового излучения сильно меняются.

Низкотемпературное излучение 8 - 14 нм используется в тепловизорах, которые способны воспринимать собственное тепловое излучение тел и преобразовывать его в видимое изображение. В тепловизорах используются специальные матрицы, имеющие низкое разрешение, но высокую чувствительность к теплу.

Тепловой снимок кота на тепловизор Uti260m
Пример теплового фото (из обзора тепловизора)

В противоположность этому, высокочастотная часть ИК-диапазона вплотную примыкает к диапазону видимого света и ничем не отличается от него по свойствам (разве что инфракрасное излучение невидимо для человека). С физической точки зрения ИК-свет - это четвёртый цвет в добавление к трём основным RGB (некоторые животные могут видеть инфракрасное изображение, помимо Хищника из одноимённого фильма). Более того, оно может восприниматься и обычными фотоматрицами: они чувствительны к ИК-свету ближнего диапазона!

Но, чтобы в фото- и видеокамерах они не искажали цветовую картину изображения, там ИК-лучи отрезаются специальным заградительным фильтром (в камерах видеонаблюдения его нет - там всё идёт на пользу дела).

И вот здесь мы пошли к главному выводу относительно ИК-съёмки: далеко не всё фото- и видеотехника для этого подходит!

Чтобы производить инфракрасную съёмку, в камере  должна быть возможность убрать заградительный ИК-фильтр, а в идеале ещё и возможность устанавливать фильтр, отрезающий видимый свет: иначе изображение в видимом свете (при его наличии) тоже останется в кадре.

Камер с такими возможностями сейчас - очень мало; большинство из них выпускались в прошлом.

Некоторые умельцы переделывают современные камеры на ИК-съёмку своими руками, их даже иногда можно найти на сервисах вторичного рынка вещей.

Представленные далее снимки сделаны с помощью камеры SONY DSC-V3, которая в своё время была весьма продвинутой и стоила бешеных денег. :) Также было использовано дополнительное оборудование: нейтральный затемняющий фильтр с переменной плотностью (для уличных съёмок) и инфракрасный фонарик для съёмок в помещении.

Все уличные съёмки были сделаны в московских районах Богородское и Преображенское.


Примеры уличных инфракрасных фото (с комментариями)

Все уличные инфракрасные фотографии были сделаны с применением затемняющего фильтра с переменной плотностью ND2-400; причём обычно плотность устанавливалась на максимум. Без фильтра из-за высокой яркости инфракрасных лучей на улице изображение получалось в виде белого квадрата: как чёрный квадрат Малевича, только в негативе. :)

Теперь сами фото:

Памятник маршалу Рокоссовскому (инфракрасное фото)
Памятник маршалу Рокоссовскому - инфракрасное фото

Памятник маршалу Рокоссовскому в Москве (на бульваре Маршала Рокоссовского)

При сравнении фото можно заметить, что на инфракрасном фото - значительно более мягкие градации яркости. Кроме того, растительность получается очень яркой; даже кажется, что ёлочка уже в снегу или под густым слоем инея. Иными словами, фото - хотя и чёрно-белое, но совсем не похоже на обычную чёрно-белую фотографию.


Бульвар Маршала Рокоссовского (инфракрасная съёмка)
Бульвар Маршала Рокоссовского - инфракрасное фото

Москва, район Богородское, бульвар Маршала Рокоссовского осенью

Если зелень получается очень яркой, то синее небо - наоборот, становится значительно темнее. В результате даже очень лёгкие облака на небе становятся значительно более заметными.



Бельведер (по другим версиям - ротонда) Дворца творчества детей и молодёжи в Черкизовском детском парке (инфракрасное фото)

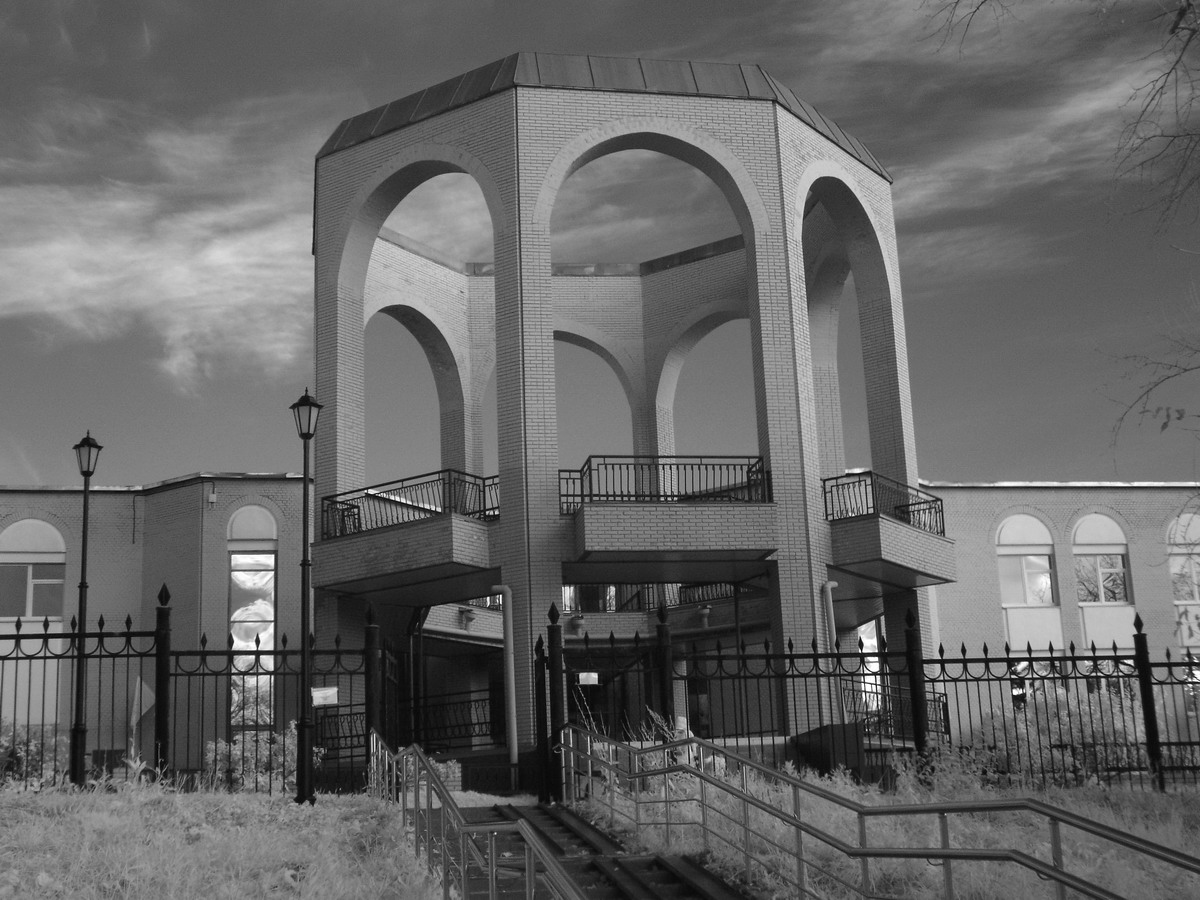

Бельведер (по другим версиям - ротонда) Дворца творчества детей и молодёжи в Черкизовском детском парке (почти готика!) - инфракрасное фото

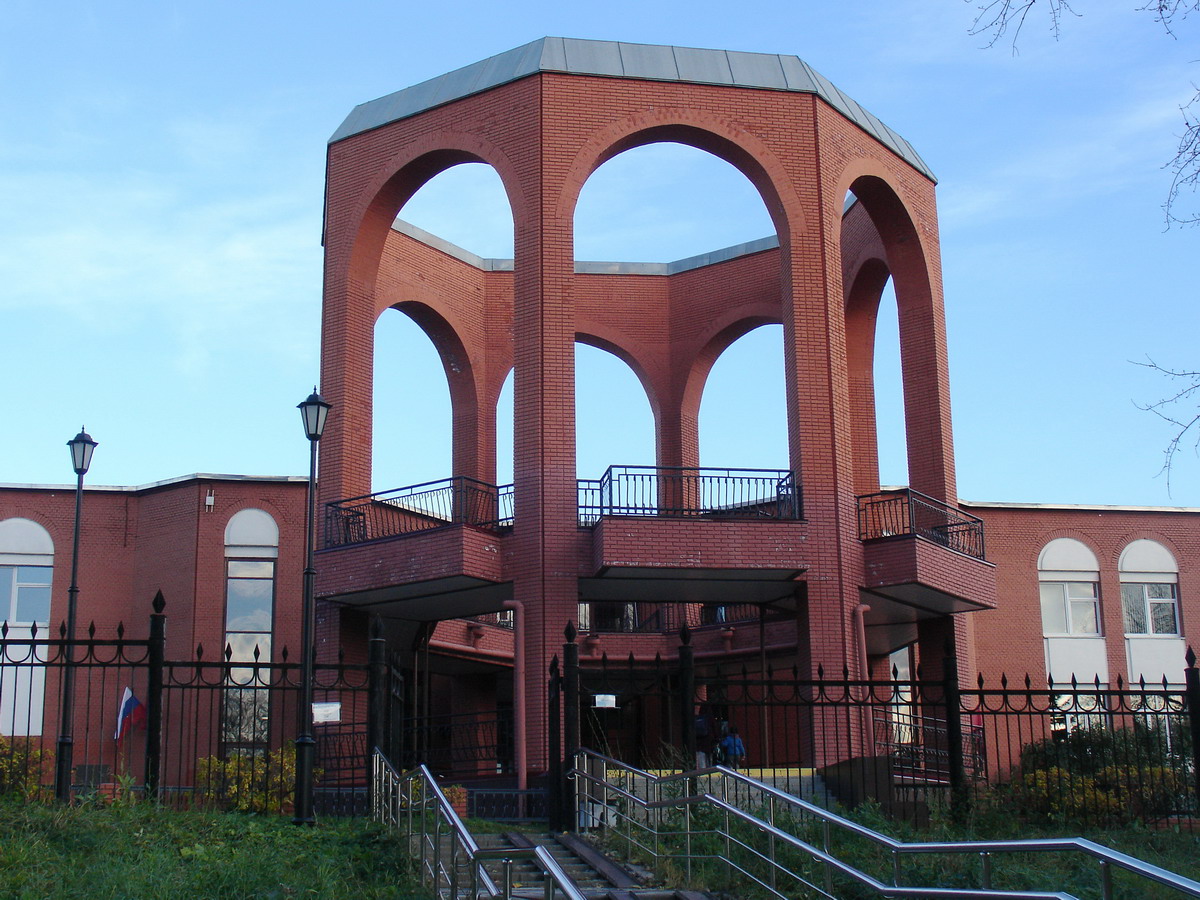

Бельведер (по другим версиям - ротонда) Дворца творчества детей и молодёжи в Черкизовском детском парке (Москва, район Преображенское)


Рядом с этим зданием расположена живописная аллея на берегу Черкизовского пруда:

Аллея на берегу Черкизовского пруда - инфракрасная фотография
Аллея на берегу Черкизовского пруда - инфракрасное фото

Аллея на берегу Черкизовского пруда (Москва, район Преображенское)


Недалеко от Черкизовского пруда расположена Церковь Илии Пророка и Воздвижения Честного Креста Господня в Черкизове (год основания - 1690):

Храм пророка Божия Илии в Черкизове - инфракрасное фото

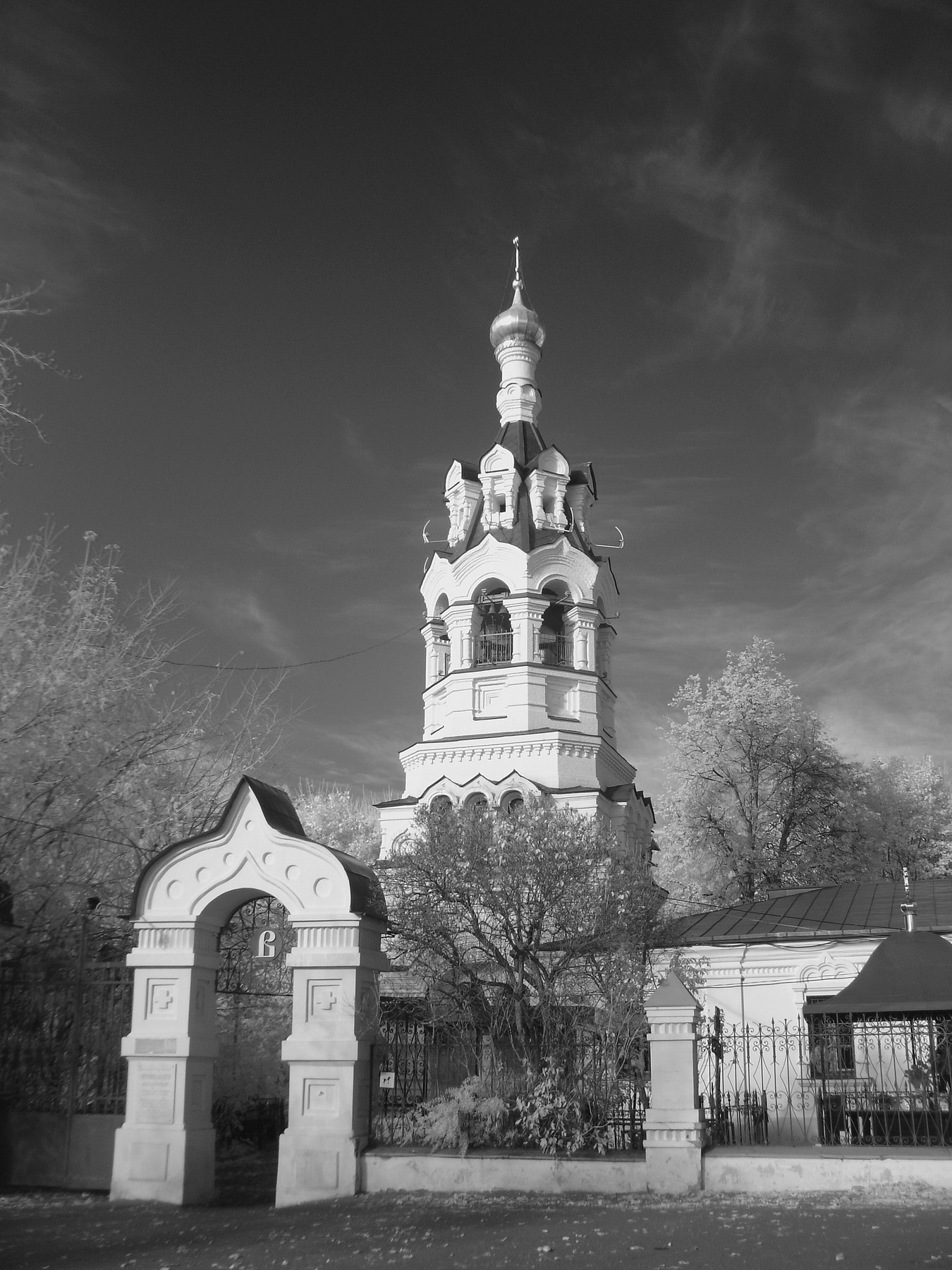

Храм пророка Божия Илии в Черкизове - инфракрасное фото

Храм пророка Божия Илии в Черкизове (Преображенское, Москва)



Верхняя часть колокольни храма:

Верхняя часть колокольни Храма пророка Божия Илии в Черкизове - инфракрасное фото
Верхняя часть колокольни Храма пророка Божия Илии в Черкизове - инфракрасное фото

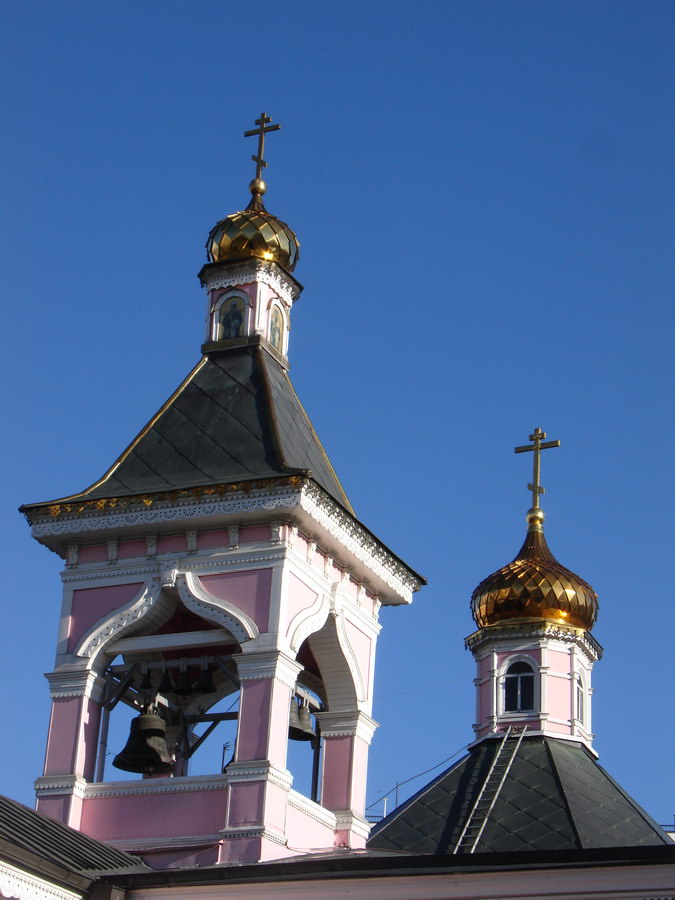

Верхняя часть колокольни Храма пророка Божия Илии в Черкизове (Москва, Преображенское)



Вот теперь пора взглянуть на небеса:

Вечернее небо в инфракрасных лучах
Вечернее небо в инфракрасных лучах

Вечернее небо



Примеры бытовой инфракрасной съёмки

Начнём с самой любимой темы: денег! Да кто ж их не любит?! Хотя сребролюбие, это, конечно, грех. :)

В торговых сетях и кредитно-финансовых учреждениях испокон веков применялись инфракрасные детекторы валют. Сейчас их значение снизилось, так как Гознак освоил другие дополнительные методы контроля подлинности; но при этом и от доброй старой инфракрасной защиты не отказывается. В отличие от ультрафиолетовой защиты (где результат виден невооруженным глазом), признаки инфракрасной защиты можно увидеть только с техникой, чувствительной к этому диапазону.

При съёмке дополнительно использовался инфракрасный фонарик, так как встроенный инфракрасный светодиод фотоаппарата оказался слабым и слишком остронаправленным: освещал только пятно в центре кадра.

Купюра 1000 рублей в инфракрасном свете
Купюра 1000 рублей в инфракрасном свете

Теперь посмотрим на купюру в обычном освещении:

Купюра 1000 рублей

Как можно видеть, в инфракрасном свете "исчезла" большая часть рисунков; а номинал купюры слева вверху оказался разрезанным по диагонали. В общем, признаки - очень заметные для тех, у кого есть ИК-аппаратура.

Теперь посмотрим на предметы одежды:

Черные носки и синие джинсы в инфракрасном свете
Черные носки и синие джинсы в инфракрасном свете

Вы не верите, что носки на этом фото - чёрные?! Вот, посмотрите на обычное фото:

Одежда: чёрные носки и синие джинсы

При инфракрасном освещении чёрное и белое могут меняться местами; причём чёрное значительно чаще становится белым, чем наоборот. Хотя и то, и другое встречается редко, но найти такие предметы можно.

И, последнее из "бытовых" фото: колонка Яндекс Станция мини (с "Алисой"):

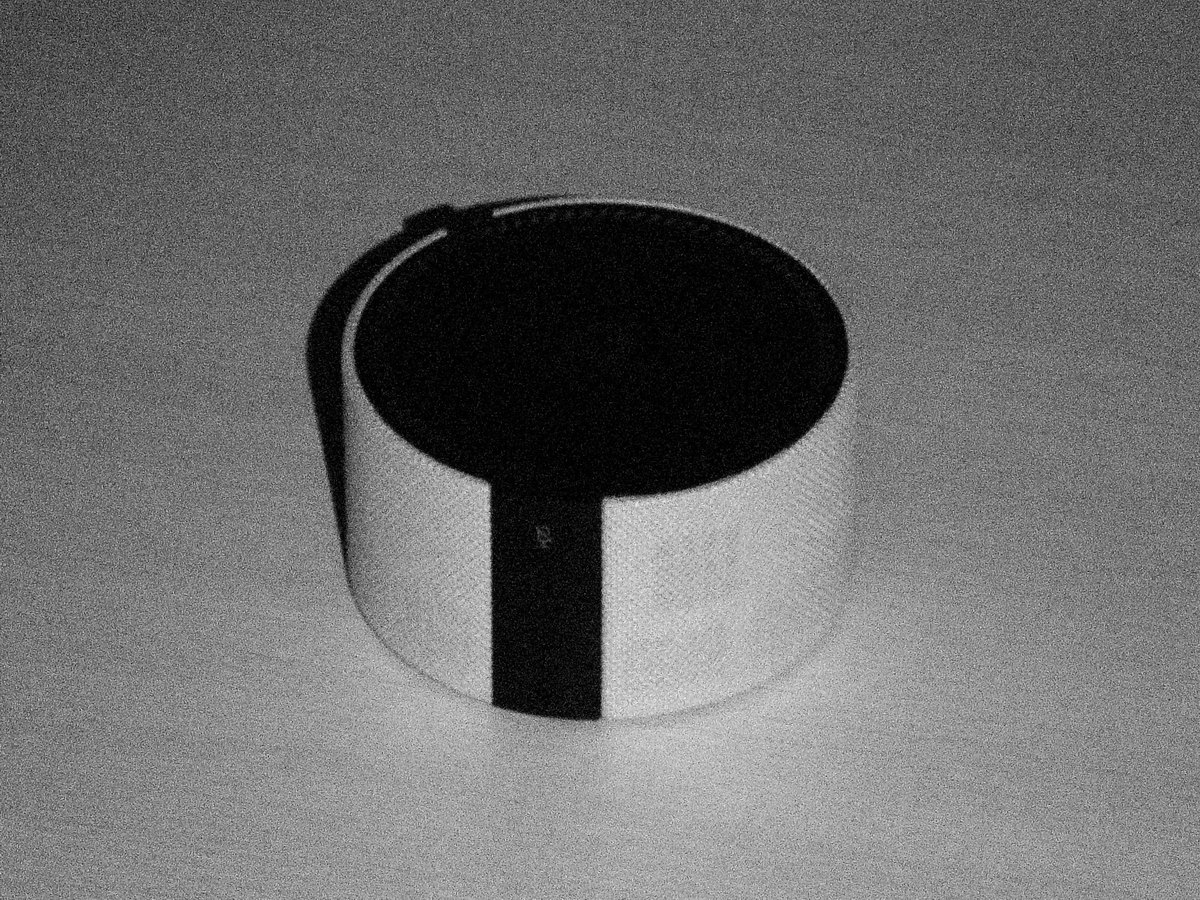

Алиса (Яндекс Станция мини) - инфракрасное фото
Алиса (Яндекс Станция мини) - инфракрасное фото

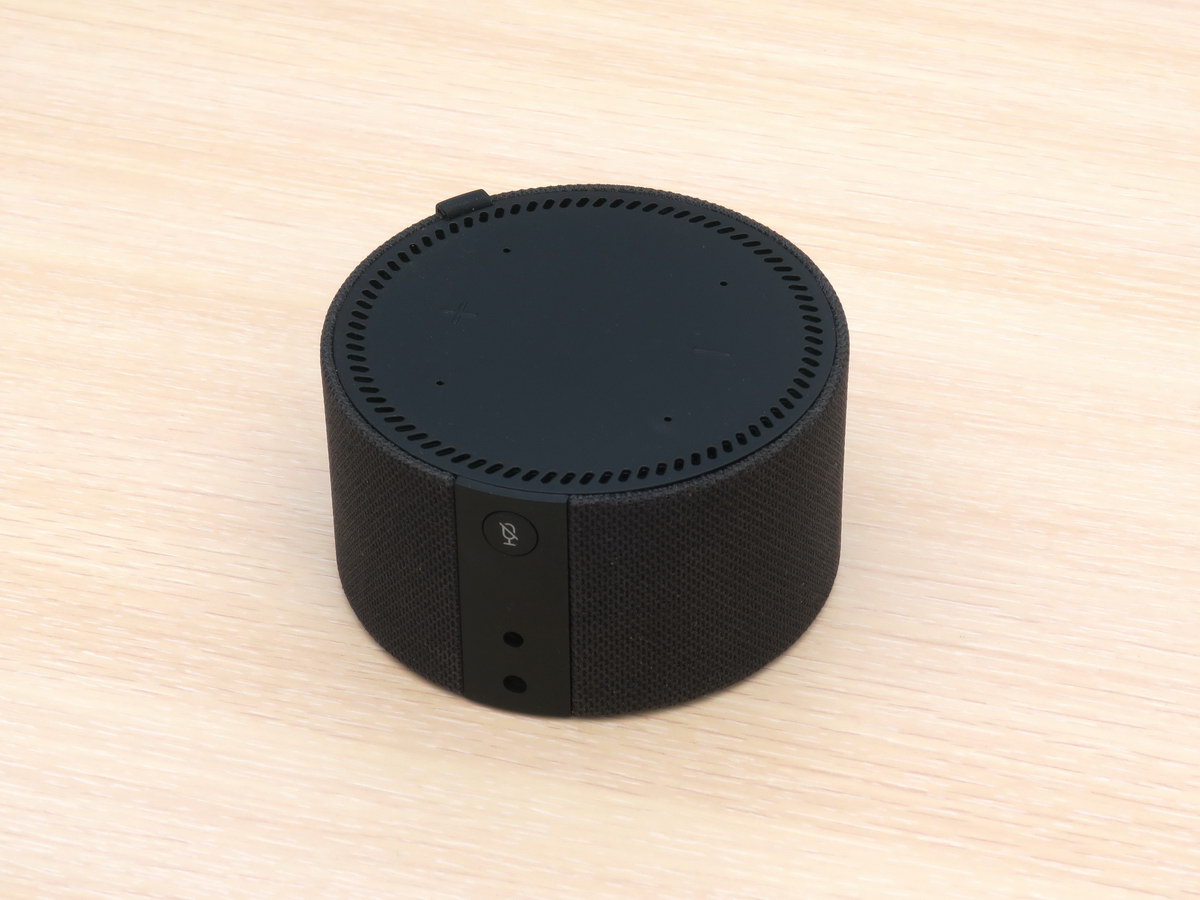

Алиса (Яндекс Станция мини)

На обычном фото колонка - одноцветная (чёрная), а на инфракрасном - двухцветная: чёрная и белая.

Далее - об объектах съёмки для инфракрасных фото, технике и других сопутствующих вопросах.


Что снимать?

Примеры объектов для съёмки были приведены в предыдущей главе. Их много вокруг, просто надо их заметить.

К этому надо добавить, что для съёмки на улице важна, как обычно, погода. Наиболее глубокое небо получается при малооблачной или совсем ясной погоде. При этом различные конфигурации лёгких облаков может придать снимку дополнительный шарм.

А при облачной погоде фон для архитектурных объектов получается таким же серым, как и на обычных фото (но могут быть нюансы, которые, как всегда, надо уметь увидеть).

Среди бытовых предметов довольно трудно подобрать интересные; но шанс есть.

На всякий случай должен предупредить, что видеть людей сквозь одежду инфракрасная съёмка не позволяет. :)


Чем снимать инфракрасное фото?

Как уже упоминалось выше, с техникой для инфракрасной съёмки сейчас есть проблемы. Поэтому лучше всего начать поиск подходящей аппаратуры у себя дома: в чуланах, шкафах, ящиках стола и тому подобное. Там может найтись фотоаппарат или видеокамера с возможностью инфракрасной фото- или видеосъёмки.

На просторах Интернета удалось найти такой примерный список фотокамер, в которых, возможно, есть инфракрасная съёмка:

- Sony DSC F707, F717, F828, F504V, A100, H1, H5, P52, R1, S75, S85, V1, V3, W1;

- Canon IXUS 430, 500, 700, V2, Powershot A70, A75, A80, A95, G1, G2, G3, G5, G6, 10D, 1D Mark II, 5D, 20D, 30D, 300D, 350D, 400D, D30, D60;

- Olympus C-220, C-720, C-2000Z, C-3030, C-4000, C-4040, C-5060, C-7070, C-70, C-750, C-770, C-765, C8080, E-10, E-20p, E-330, E-500;

- Fuji S3 Pro UVIR, Fuji S5600, Fuji S9500;

- Minolta Dimage 7;

- Kodak P880;

- Nikon Coolpix 950, 990, 4500, 5400, 5700, 8400, 8800, D100, D200, D50, D70;

- Panasonic FZ30;

- Pentax K100D;

- Samsung Pro815.

Список может быть не точным (надо проверять!), так как производители иногда называли ночным режимом не инфракрасную съёмку, а обычную с сильно завышенной чувствительностью (что для инфракрасной съёмки не подходит).

Для съёмки на улице из-за избытка инфракрасного света может потребоваться затемняющий нейтральный фильтр с переменной плотностью, примерно вот такой (диаметр подбирается под Вашу камеру):

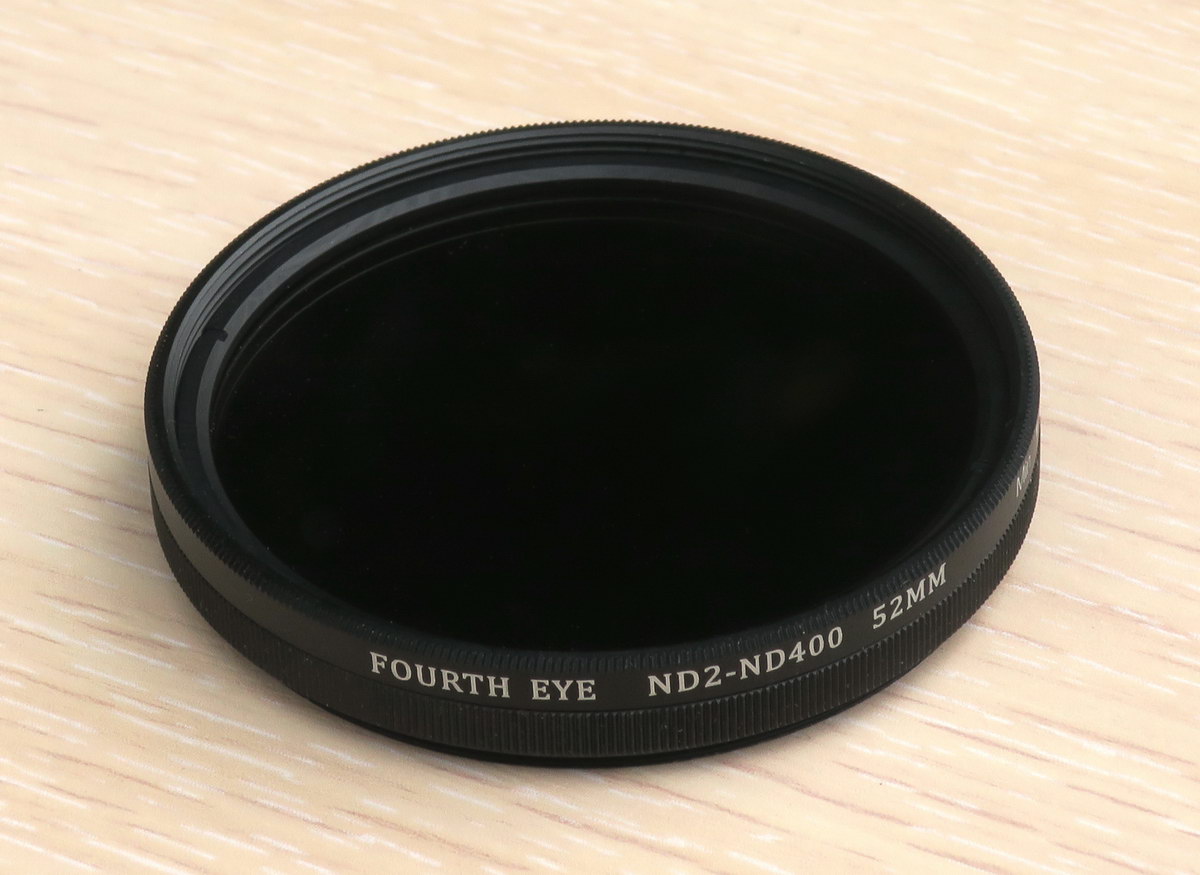

Затемняющий нейтральный фильтр с переменной плотностью ND2-400

Впрочем, первые эксперименты можно провести без фильтра, вблизи захода Солнца, когда снижается уровень как обычного, так и инфракрасного света.

Купить такой фильтр можно на Алиэкспресс, например, по этой ссылке. Цена - около $8 для фильтра с диаметром 37 мм (чем больше, тем дороже). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Камера при установке затемняющего фильтра может пытаться установить слишком длинную выдержку (на приведённых выше фото - 1/30 с); и тогда для уменьшения влияния дрожания камеры лучше установить задержку срабатывания съёмки 2-10 сек.

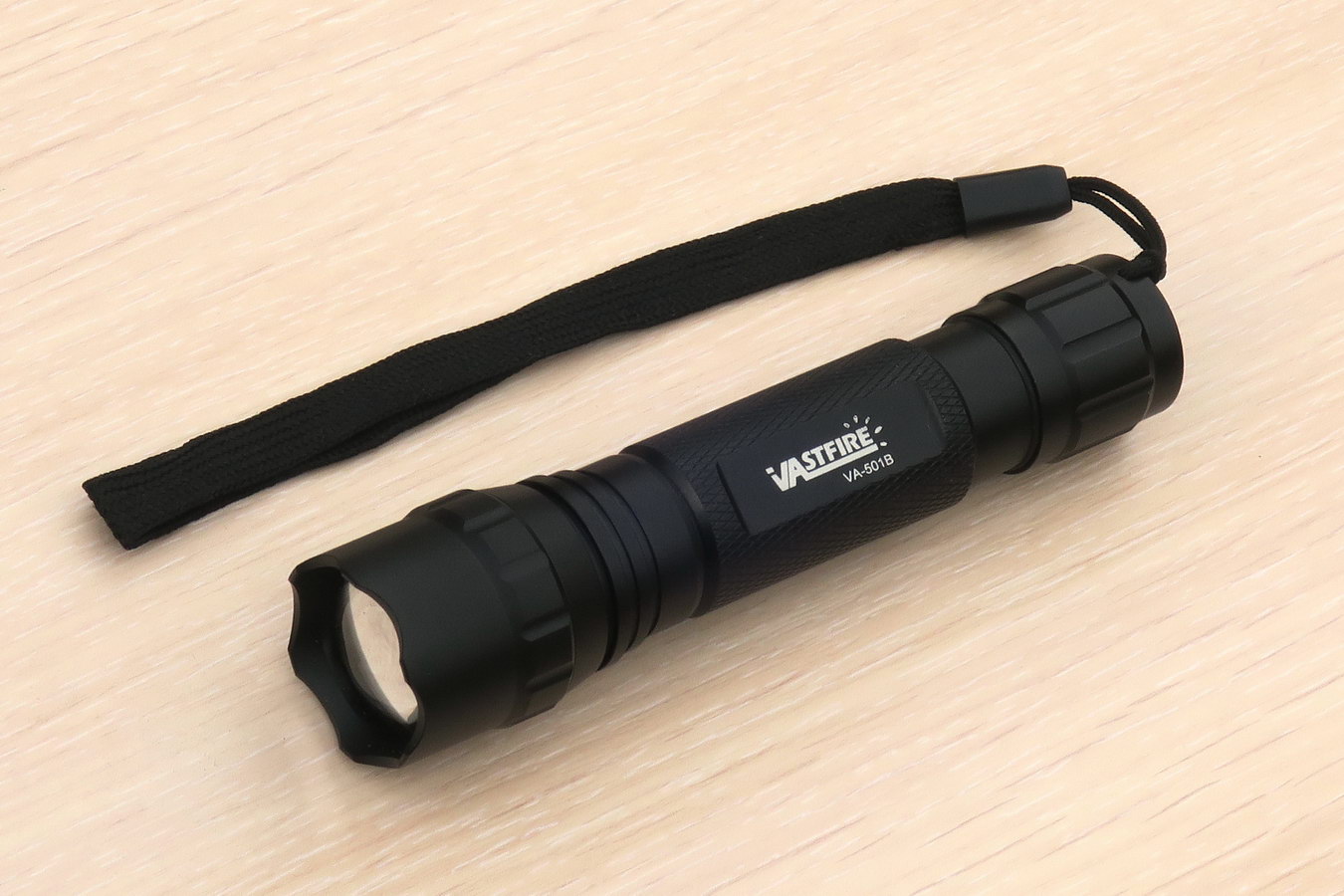

Кроме того, для съемки с недостаточностью внешнего инфракрасного света может потребоваться инфракрасный фонарик с длиной волны 850 нм, примерно такого вида:

Инфракрасный фонарь

Внимание! ИК-фонари на 940 нм могут не подойти (зависит от камеры)!

Купить инфракрасный фонарик можно на Алиэкспресс, например, по этой ссылке. Цена - около $9 без аккумулятора и зарядника, и около $14 - в комплекте с ними.  Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Пожалуй, теперь можно перейти к итогам.



Окончательный диагноз

В статье не случайно были показаны примеры инфракрасных снимков вместе с "обычными". Они дают наглядное представление, что можно ожидать от такого вида съёмки.

Самое главное в ней - это возможность добавить снимку необычности, плавно перетекающей в сюрреализм. При этом не следует пытаться сравнивать инфракрасную съёмку с чёрно-белой или обычной цветной: какая лучше, а какая - хуже. Это - принципиально разные виды съёмки, как три разных вида искусства!

Затруднять реализацию идеи такой съёмки будет сложность доступа к аппаратуре с инфракрасной чувствительностью: в настоящее время производители потеряли интерес к такой технике съёмки; и желающим приобщиться к инфракрасной съёмке, скорее всего, придётся искать какую-то аппаратуру выпусков прошлых лет.
