Bluetooth USB адаптер - дизайнерские хитрости

В этой статье серии "Технофото" разберём внутреннее устройство миниатюрного Bluetooth адаптера. Его интересная особенность состоит в том, что непонятно, где он находится: адаптер состоит только из USB разъёма и небольшой ручки-держателя, с помощью которой адаптер можно вставить в USB-порт или извлечь из него.

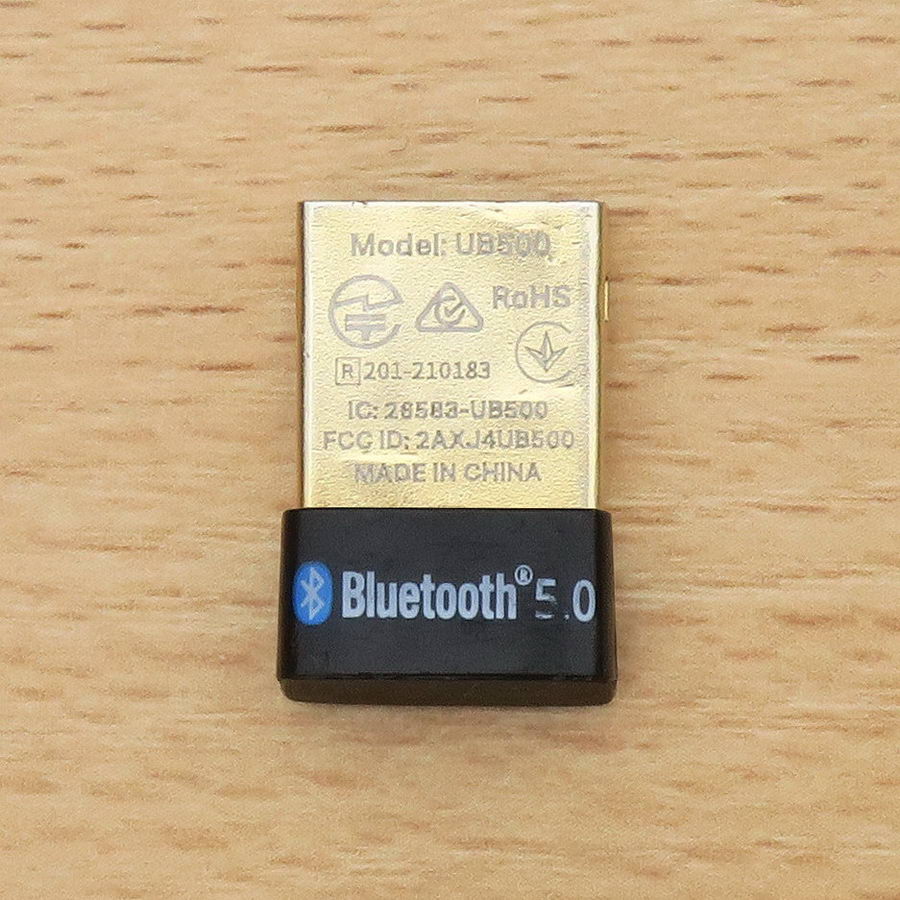

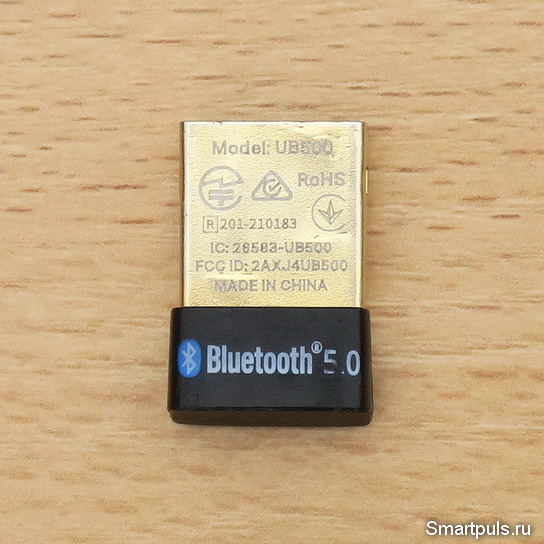

В качестве примера рассмотрим внутреннее устройство Bluetooth адаптера TP-Link UB500:

На первый взгляд, единственное место, где может располагаться электроника этого Bluetooth-адаптера, - это его чёрная "ручка" с надписью "Bluetooth 5.0".

Но, с другой стороны, представляется сомнительным, что в таком малом пространстве смогут разместиться вместе сам чип Bluetooth, плюс кварц или кварцевый генератор, и плюс какая-никакая минимальная обвязка.

Разборка адаптера показала, что разработчики адаптера применили весьма остроумное решение: часть его электронной начинки, действительно, оказалась размещена в "ручке" адаптера, а наибольшая часть - в разъёме USB, оказавшимся на самом деле "чемоданом с двойным дном".

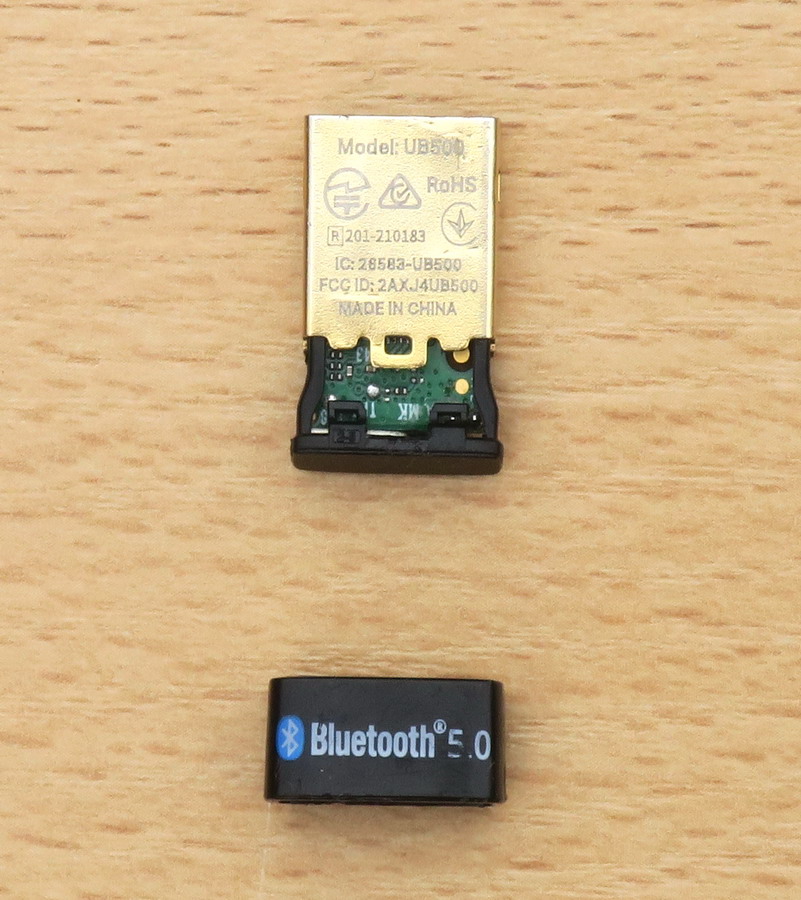

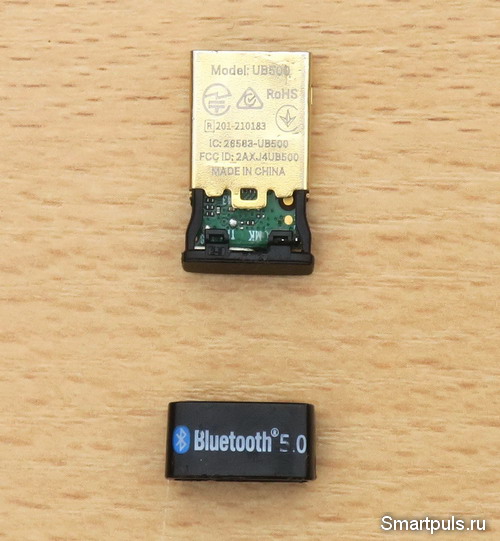

Вид адаптера со снятой "ручкой":

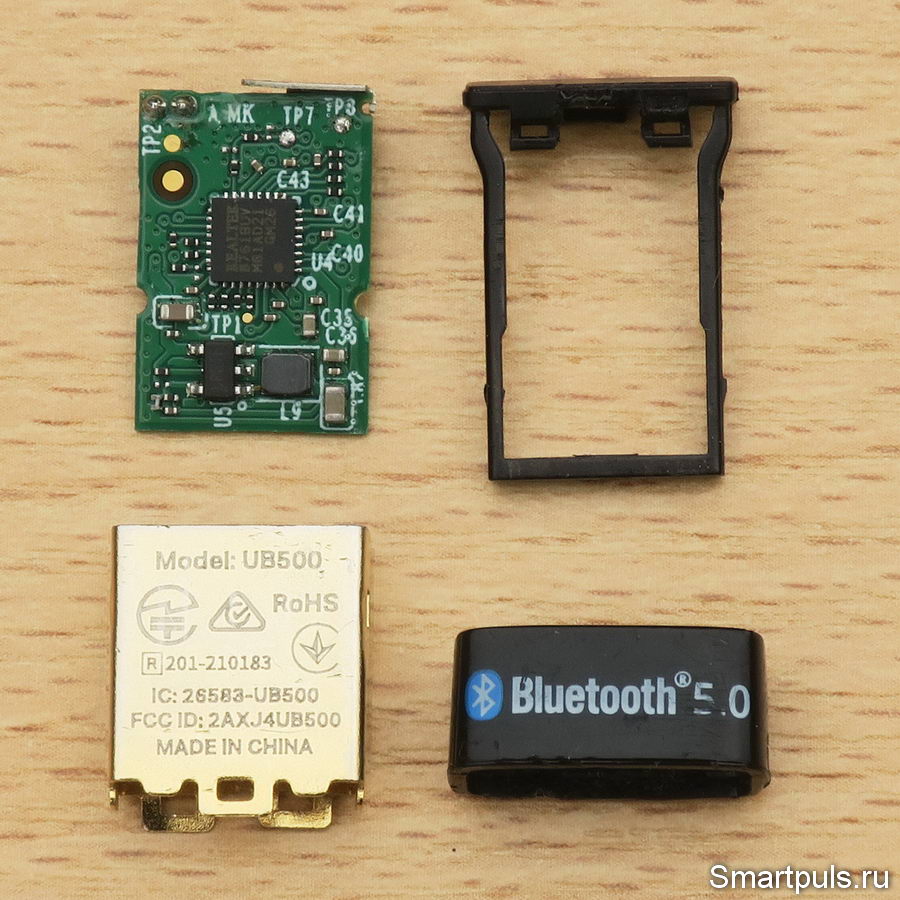

Адаптер оказался состоящим из следующих составных частей:

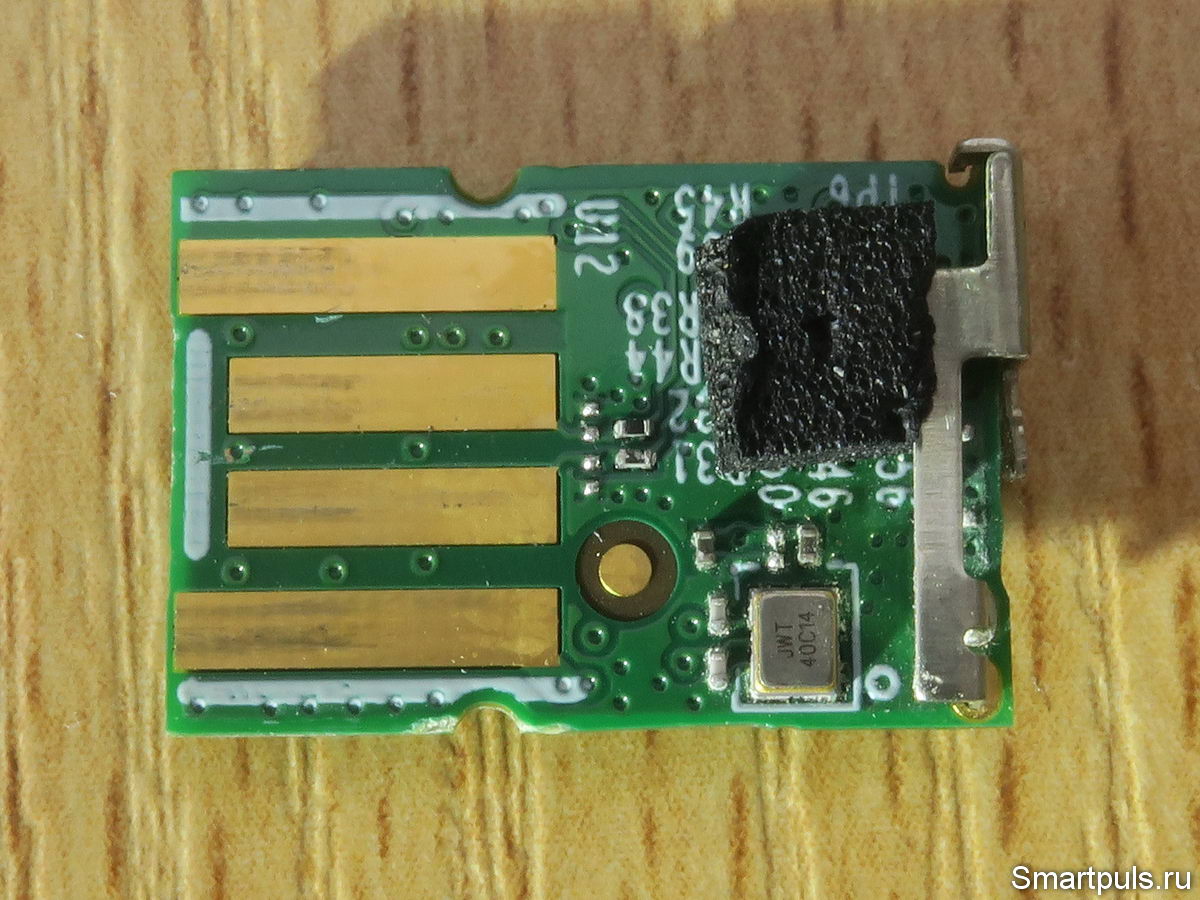

Разъём USB оказался не "цельнолитым" из пластика, а тонкой пластиковой рамкой, в которую вставлена плата, с одной стороны которой находятся радиоэлементы, а с другой "нарисован" металлизацией разъём USB. На предыдущем фото выше плата обращена к зрителю стороной элементов, а вот как она выглядит со стороны "нарисованного" разъёма:

На этой же стороне вблизи правого нижнего угла платы расположен кварцевый генератор 40 МГц; в собранном адаптере он находится уже внутри "ручки". Металлическая скоба справа выполняет роль антенны.

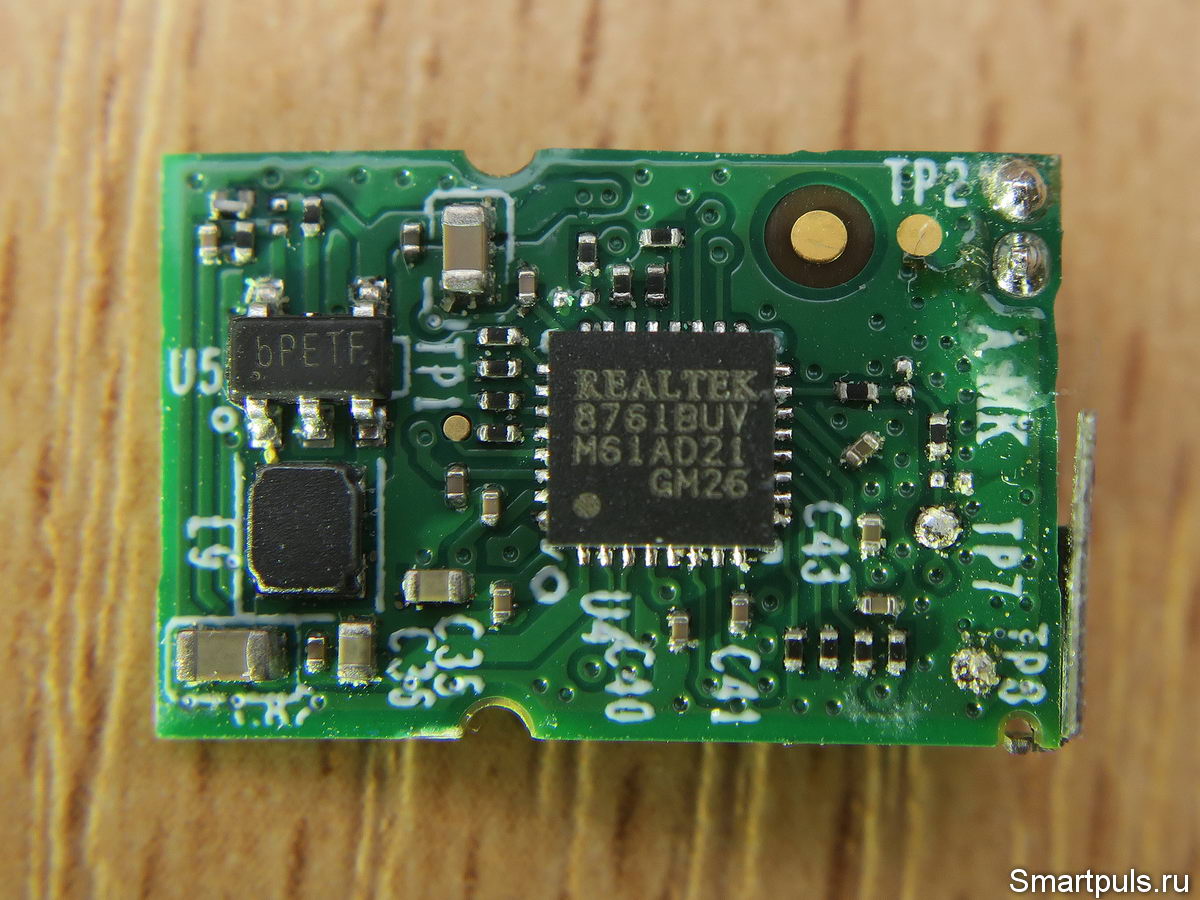

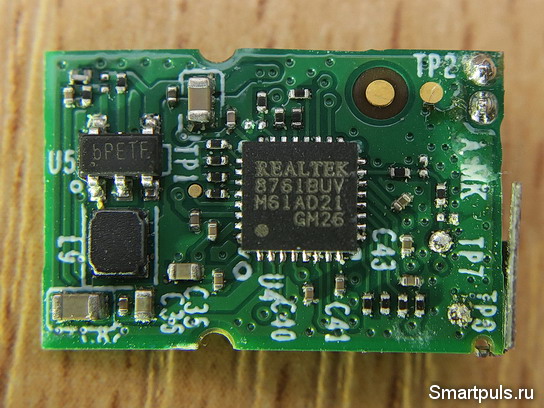

Теперь посмотрим на плату со стороны элементов:

Здесь видим главный чип (Realtek 8761BUV), кучу мелкой обвязки и подсистему питания, включающую чип синхронного понижающего DC-DC преобразователя с маркировкой bPETF и индуктивность вблизи левого нижнего угла платы.

Применение понижающего DC-DC преобразователя здесь, с одной стороны, решение вынужденное (номинал питания "главного" чипа составляет 3.3 В), а с другой стороны, это - в высшей степени элегантное решение. Синхронные понижающие преобразователи имеют очень высокий КПД, благодаря чему "убиваются два зайца": снижается и потребление, и тепловыделение.

Плата не поражает плотностью компоновки элементов (бывает и плотнее, например, в наушниках AirPods), но поражает их "низкорослостью", а особенно это касается индуктивности.

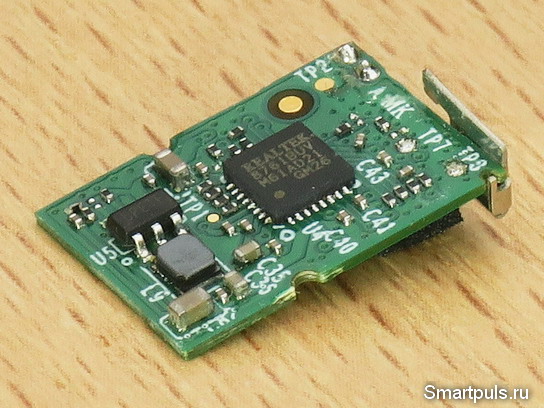

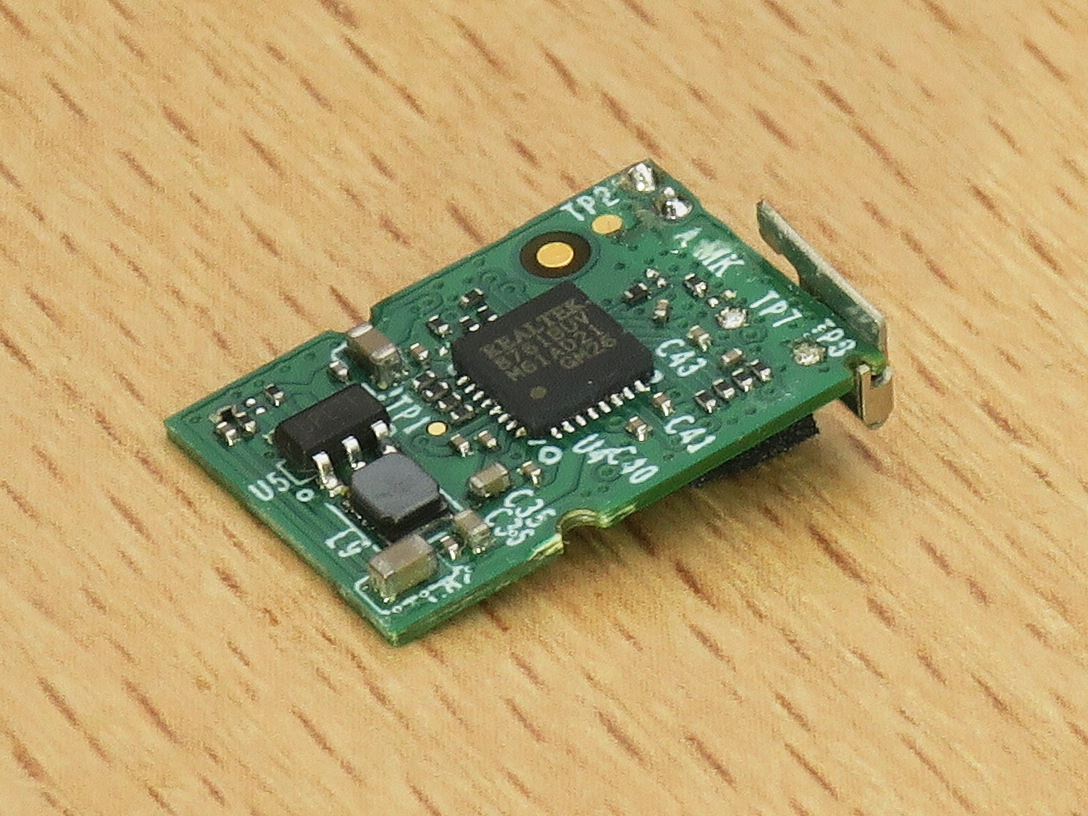

Посмотрим на плату под острым углом:

Толщина материала платы составляет 0.64 мм; полная толщина платы с элементами от её нижней стороны до макушек чипов и индуктивности составляет 1.56 мм (измерено электронным штангенциркулем, обзор).

Размеры платы по длине и ширине составили 16.4 * 11.3 мм.

На этом позвольте завершить рассказ об интересном техническом решении - технологии "двойного дна" в малогабаритных USB-адаптерах. Кроме Bluetooth-адаптеров, такая технология применяется в некоторых Wi-Fi адаптерах и флешках.

Всем спасибо за внимание!
