Вибромотор из мобильного телефона - чудо миниатюризации

Вибромотор в мобильных устройствах - очень важная и позитивная деталь: он позволяет сообщить о каком-либо событии беззвучно: о поступлении звонка, сообщения, о необходимости пробуждения и даже о достижении значимого результата по числу пройденных шагов!

Но как он устроен? В качестве примера был разобран миниатюрный вибромотор из безвременно погибших первых смарт-часов Xiaomi. Точно такие же вибромоторы устанавливаются в мобильных телефонах.

Внутри оказался самый настоящий электромотор со всеми деталями, "как у взрослых": статором, ротором, коллектором и щётками.

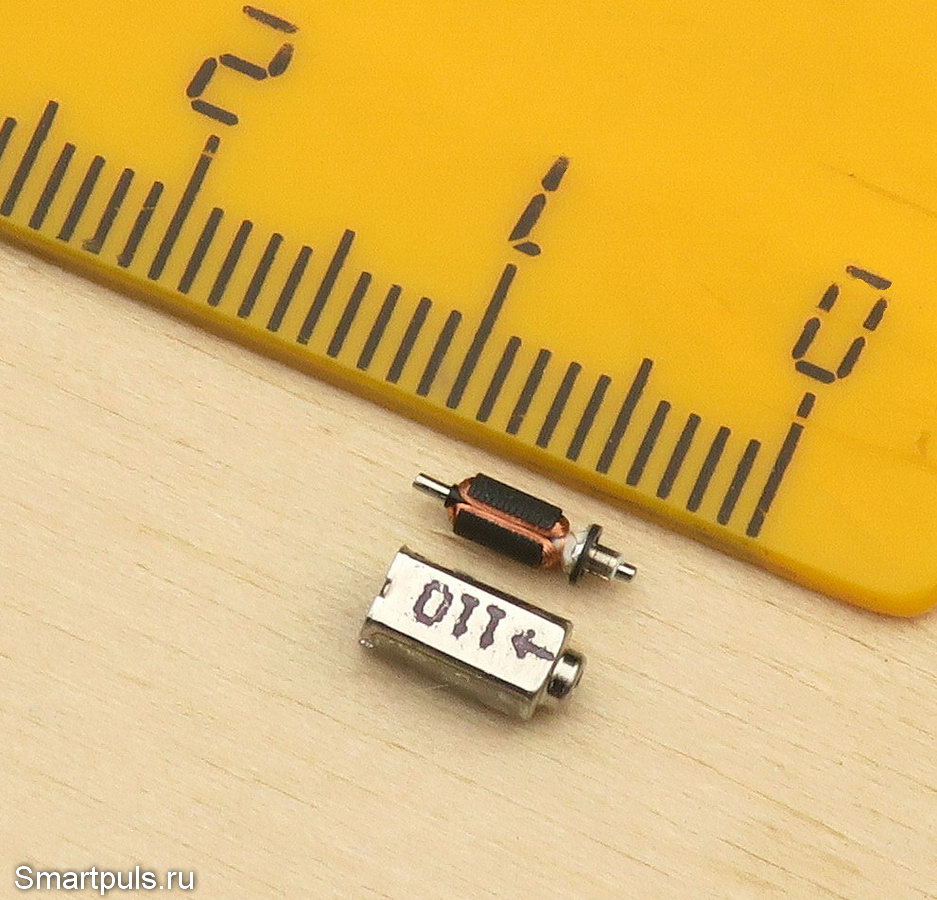

На следующем фото - корпус вибромотора (статор) и извлечённый из него ротор; и, для оценки размеров, - линейка с миллиметровыми делениями:

(кликнуть для увеличения, откроется в новом окне)

Для разборки с вибромотора был снят несимметричный грузик, который, собственно, и создавал вибрацию при вращении оси электромотора.

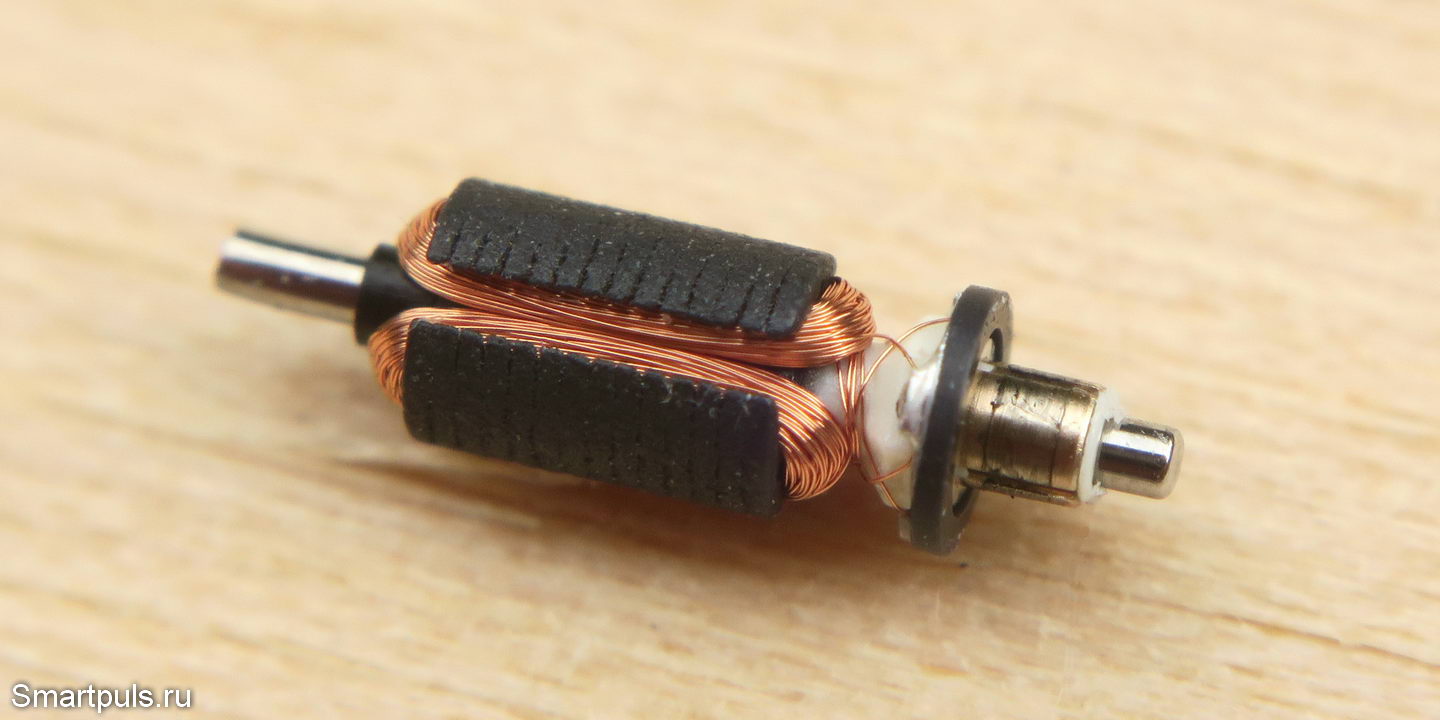

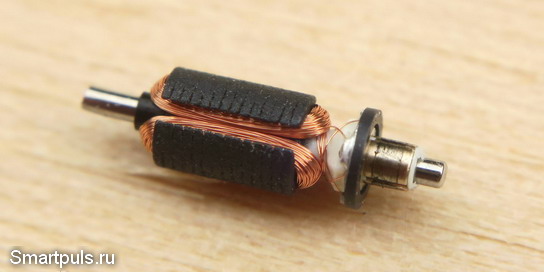

Посмотрим на ротор с хорошим увеличением:

Длина оси вибромотора составила 7.35 мм, внешний диаметр ротора - 2.1 мм, сопротивление каждой из 3-х обмоток - 19.5 Ом.

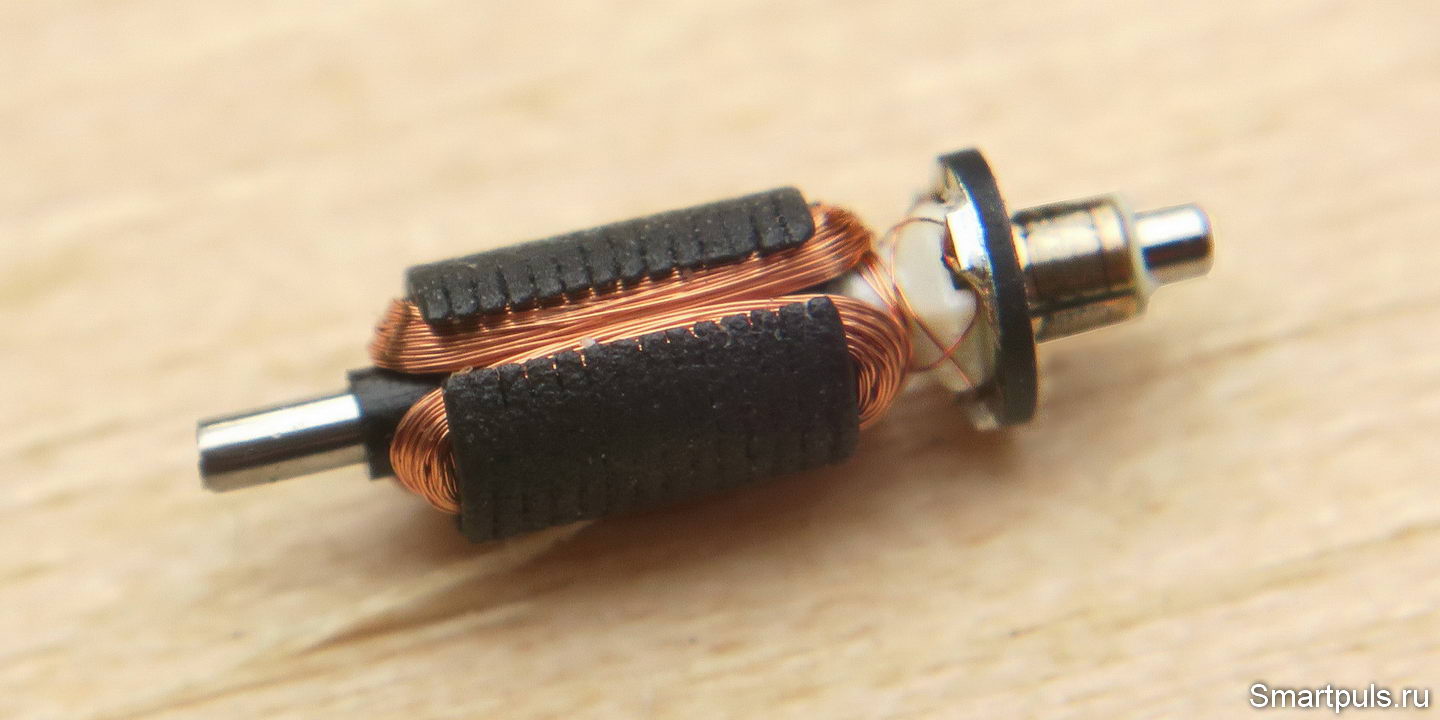

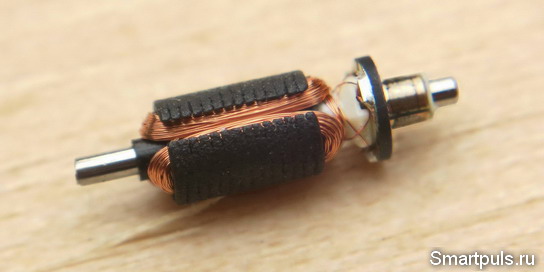

Тот же ротор, но немного в другом ракурсе:

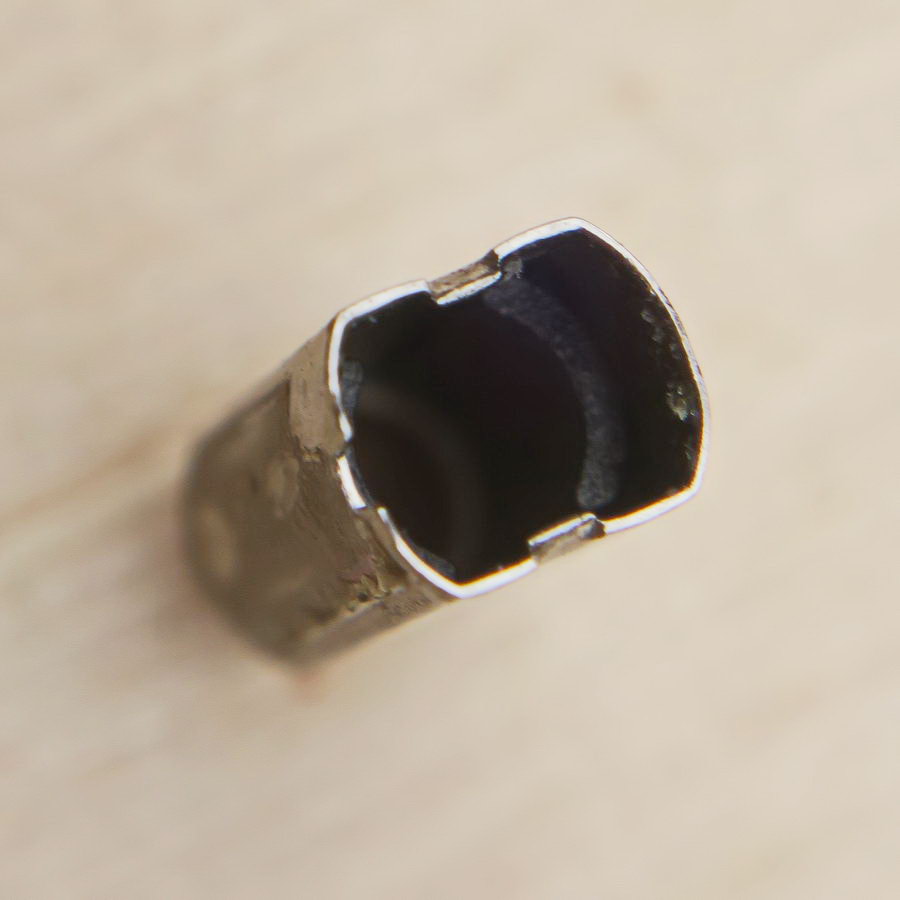

И, наконец, вид на статор с торца, где видна его магнитная система:

Максимальная ширина статора составила 3.4 мм.

При съёмке с увеличением использовалась макро-насадка на объектив камеры (обзор).

К сожалению, придумать полезное применение этому электромотору за пределами мобильных устройств не удалось.

Всем спасибо за внимание!
